С научно-практического семинара "Проблемы качества ГИС" (г. Тверь, 27 - 30 января 1997 г.)

Мировой и отечественный опыт проводки горизонтальных скважин свидетельствует о повышении требований, предъявляемых к траектории ствола скважины, и прежде всего - к зенитному углу. Это обусловлено уменьшением допустимого коридора, в котором нужно провести горизонтальный участок, до 1 - 3 метров, а также увеличением протяженности этого участка до нескольких километров (в Оренбурге планируется проводка скважины с отходом до 7 км). Ужесточение требований к траектории влечет за собой повышение требований к точности инклинометров забойных телесистем, применяемых при проводке горизонтальных скважин. Если недавно удовлетворяла точность измерений зенитного угла 30 угловых минут, то сегодня общепринятой считается точность 0,1 - 0,2 градуса. Современные инклинометрические датчики, зарубежные и отечественные, выполненные на прецизионных акселерометрах, обеспечивают такую точность.

Проблема заключается в том, что поверочные установки УСИ-2, УОП-1М и другие, широко используемые при градуировке и поверке инклинометров, не позволяют с высокой точностью производить установку углов. Так, например, установочный стол УСИ-2 имеет предел допускаемой погрешности установки зенитного угла +6 угловых минут, азимута - ± 1º, поверочная установка УОП-1М - ±10 угловых минут по зенитному углу и ±1º по азимуту; для поверки современных инклинометров, имеющих соизмеримые значения погрешностей, этого, конечно, недостаточно. Поверочная установка УПН-1 имеет хорошие точностные характеристики, но громоздка (для ее установки необходимо большое помещение) и неудобна для поверки малогабаритных инклинометров. Некоторые поверочные установки не содержат узла установки визирного угла, что не позволяет производить поверку инклинометров, у которых в датчике используются три жестко закрепленных феррозонда и три акселерометра.

Поэтому ВНИИГИС разработал и изготовил прецизионную поверочную установку УНЭИИП-2М.

В состав установки ( рис .) входят основание с тремя опорами, на котором смонтирована стойка, имеющая возможность вращения вокруг вертикальной оси посредством червячной передачи и снабженная лимбом азимутального угла. В стойке на опорах скольжения размещен корпус с лимбом зенитного угла, вращающийся вокруг горизонтальной оси. В корпусе находится цанга, предназначенная для размещения поверяемого инклинометрического прибора, снабженная лимбом визирного угла и червячной передачей, обеспечивающей вращение цанги с прибором вокруг своей оси.

Для обеспечения возможности поверки приборов различного диаметра служит комплект сменных цанг.

Червячные передачи снабжены нониусами точного отсчета задаваемых зенитного, азимутального и визирного углов.

Установка УНЭИИП-2М имеет следующие технические характеристики.

ВНИИГИС принимает заказы на изготовление установки. Цена договорная, ориентировочно 50 млн. рублей.

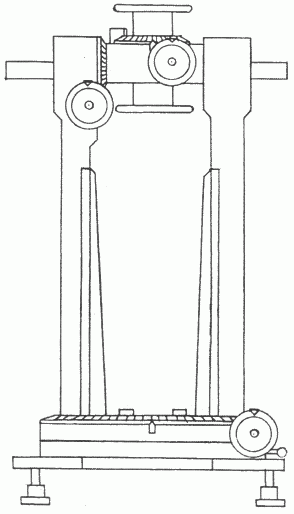

Рисунок

Поверочная установка УНЭИИП-2М
