Формирование нефтяных залежей в продуктивной толще Нижне-Куринской низменности и Бакинского архипелага и направление поисково-разведочных работ

М.Г. АГАБЕКОВ

Изучение нефтяных структур и расположения на них залежей нефти Апшеронской нефтеносной области и, частично, Прикуринской низменности показало, что залежи нефти по отношению к структурам располагаются не строго по удельным весам, а контуры залежей не совпадают с структурными линиями и отклоняются от них или от сводов складок в различные стороны. Кроме того, отметим, что залежи нефти совпадают с древними сводами, которые выявляются после составления карт равных мощностей.

Если учесть большой опыт разработки, нефтяных залежей, расположенных на территории Апшеронской нефтеносной области, и рассмотреть положение залежей на структуре, то можно заметить, что залежи нефти отклоняются от присводовых частей брахиантиклинальных складок в сторону смежного более глубокого синклинального прогиба. Когда оба смежных прогиба имеют одинаковую глубину, то залежь располагается симметрично по отношению структуры. Подобные явления имеют место и в интересующей нас области Нижне-Куринской депрессии.

В настоящее время в Нижне-Куринской депрессии в разведке и разработке нефтяных месторождений, кроме старой эксплуатационной площади Нефтечала, находятся и новые разведочные площади: Кюровдаг, Мишовдаг, Калмас и частично выявленная газовая залежь в районе Дуровдаг.

Как видно из рис. 1, нефтяные залежи на структуре кровли свиты ПК располагаются асимметрично. Эти отклонения направлены в ту сторону от свода складки, которая обращена к более глубокому смежному синклинальному прогибу.

На структурной карте (рис. 2), составленной по размытой кровле продуктивной толщи (или по подошве акчагыльского яруса), самый глубокий синклинальный прогиб, достигающий 4000 м, расположен на правом берегу р. Кура между Сабирабадом и Хиллами. Он прослеживается в северо-северо-западном - юго-юго-восточном направлении. В южном направлении отмечается небольшое воздымание шарнира, глубина прогиба уменьшается с 4000 до 3500 м. Прогиб через Кызылагачский залив прослеживается на юг и сливается с южной ванной Каспийского моря.

На структурной карте видно, что выявленные нефтяные залежи приурочена к восточной части структуры Кюровдаг и к полосе, протягивающейся от северо-западной периклинали этой структуры до южной части Аджикабульского озера, которая в тектоническом отношении представляет далекое погружение структуры. Следующая залежь располагается в пределах западной периклинали Мишовдагской складки и в зоне, протягивающейся от нее к южной периклинали складки М. Харами.

Указанные залежи нефти тяготеют именно к глубоким частям Сабирабад- Кызылагачской синклинали. То же самое наблюдается и в Нефтечалинской структуре, западное крыло которой насыщено нефтью, а восточное совершенно лишено ее. Здесь, если сравнить синклинальные прогибы, расположенные как на востоке, так и на западе, можно видеть, что первый Сабирабад-Кызылагачский синклинальный пояс является более глубоким, чем второй - Кюрсанга-Куринский. Естественно, что поэтому залежь также обращена к западному глубокому синклинальному поясу.

Как видно, закономерность в расположении нефтяных залежей по отношению к поднятиям и депрессиям, которая была выявлена в Апшеронской нефтеносной области, наблюдается и в Нижне-Курганской впадине.

Теперь понятно, почему поисково-разведочные работы, проводимые десятилетиями в районах структур Бабазанан, Хиллы, Бяндован, Хыдырлы и в других районах этой области не могли увенчаться успехом.

Для выявления указанной выше закономерности, зная которую можно теперь направлять разведочное бурение, необходимы были пройденный этап разведочных работ в Прикуринской низменности и богатый опыт эксплуатационной работы на Апшеронском полуострове.

В настоящее время уже можно уверенно наметить план поисково-разведочного бурения на соответствующих брахиантиклинальных складках, который даст положительные результаты.

В свете выявленных закономерностей можно схематически наметить положение предполагаемых нефтяных залежей по отношению к вмещающим их структурам. Однако необходимо иметь в виду, что представленная структурная карта, составленная по подошве акчагыльского яруса (или по кровле продуктивной толщи), приближенно отвечает тектоническому строению верхних слоев продуктивной толщи, к которой приурочены нефтяные залежи. Если своды структур по верхним слоям продуктивной толщи будут соответствовать сводам нижнего отдела толщи, то местоположение залежей по отношению соответствующих складок останется прежним, т. е. таким, как это изображено на прилагаемой карте. Если же структуры нижнего отдела не будут соответствовать структурам верхнего отдела продуктивной толщи (как это наблюдается на Апшеронском полуострове), то указанные контуры залежей не будут соответствовать контурам структуры слоев нижнего отдела. Несоответствие структур нижнего и верхнего отделов продуктивной толщи вызывает отклонения в них залежей по отношению структуры в ту или иную сторону.

Для составления карты расположения залежей нефти в нижнем отделе придется вначале составить структурную карту, отражающую тектоническое строение нижнего отдела продуктивной толщи. На основании анализа карты выяснятся расположение глубоких частей синклинальных областей и соответственно расположение нефтяных залежей каждой складки в отдельности.

На схематической структурной карте (см. рис. 2) Нижне-Куринской депрессии и Бакинского архипелага видно, что на складке Кюровдаг по данным пробуренных скважин уточнены контуры залежи нефти. Она располагается на западном крыле в северо-западной периклинали и узкой полосой прослеживается на север в направлении южной периклинали складки М. Харами, которая расположена на стыке двух структурных поднятий: Мишовдаг и Кюровдаг. Эта залежь заняла и западную периклиналь Мишовдагской складки. Скважинами также установлено, что северо-западные периклинали Хиллинской и Нефтечалинской складок также насыщены нефтью. Западное крыло и особенно юго-западная часть южной периклинали Нефтечалинской антиклинали также богаты нефтью. Следует отметить, что северо- восточные крылья складок Кюровдаг, Хиллы и Нефтечала почти лишены нефти. Как известно, западная часть Нефтечалинской складки в отличие от северо-восточной служит объектом эксплуатации нефтяных залежей из тех же отложений.

На Кюровдаг-Нефтечалинском антиклинальном поясе примерно в средней части располагается Бабазананская антиклиналь, находящаяся почти в таких же условиях, как и упомянутые выше складки. Нет никакого сомнения, что западная часть этой структуры должна быть насыщена нефтью так же, как и другие структуры. Рассматривая Сабирабад-Сальянский синклинальный пояс в целом на всем его протяжении, откуда насыщались известные нам структуры южной периклинали М. Харами, Мишовдаг, Кюровдаг, Бабазанан, Хиллы и Нефтечала, можно констатировать, что его возможности не могли ограничиться насыщением нефтью только упомянутых структур. Нефть могла мигрировать и занять другие структуры, связанные с этим синклинальным поясом.

На структурной карте видно, что Кюровдагская антиклиналь не только является непосредственным продолжением складки М. Харами, а скорее всего она генетически связана с Падарской структурой, с той лишь разницей, что последняя гипсометрически находится почти на 3000 м ниже первой. Только эта особенность может отрицательно повлиять на ее насыщение нефтью. Но при сравнении максимальной глубины Сабирабад- Сальянского прогиба (4000 м) с Падарским поднятием (3000 м) выявляется относительный подъем на высоту 1000 м, что не исключает возможности насыщения южной части этой структуры.

По структурным линиям видно, что от юго-восточного участка Падарской антиклинали после небольшой седловины начинается подъем шарнира оси этой складки к Кюровдагу и в этом же промежутке периклиналь упомянутой структуры, также могла насыщаться нефтью. Кюровдаг-Нефтечалинский антиклинальный пояс на юге разветвляется на Кызылагач-Ленкоранский и Куринский антиклинальные пояса. Между ними проходит узкая синклиналь, называемая нами Нефтечалинским синклинальным поясом. Как видно, к южной части Сабирабад-Сальянского пояса непосредственно тяготеют структуры Кызылагачская, Южно-Куринская и Ленкоранская, которые по примеру северных складок (как указано на карте) также могли насыщаться нефтью из этого синклинального прогиба. Наконец, не исключена возможность, что на всем протяжении западного склона Сабирабад-Сальянского синклинального пояса могли образоваться залежи нефти стратиграфического типа. Подобные залежи мы предположительно приурочили не к линиям выклинивания продуктивной толщи, а устанавливали их положение в зависимости от углов падения слоев в различных участках. В северо-западной части там, где углы падения выполаживаются, залежь нефти соответственно гипсометрически опускается ниже, а на юге с увеличением углов падения она примыкает к линиям выклинивания продуктивной толщи. Структуры Куринские камни I и II (как показано на карте) не могли насыщаться нефтью из Нефтечалинского синклинального пояса, так как при наличии здесь небольших глубин синклинального прогиба вряд ли могли сложиться благоприятные условия для накопления и соответствующей миграции нефти в сторону упомянутых структур. Скорее всего эти условия могли быть созданы на востоке в Кюрсанга-Куринском синклинальном поясе. Из этого прогиба миграция нефти происходила по нашему представлению по пласту в северо-западном направлении, что могло привести к формированию залежи нефти в структурах Куринские камни I и II.

Все поднятия (с севера на юг): Калмас, Хыдырлы, Агзавир-Бяндован, Бяндован-море, Погорелая Плита, б. Галавачева Куринская и б. Карагедова, расположенные на перегибах продолжения северо-восточного крыла Кюрсанга-Куринокого синклинального пояса, насыщались нефтью с западной стороны так же, как структуры, расположенные с восточной стороны Сабирабад-Сальянского синклинального прогиба. Нефть к структуре Сальянский рейд, расположенной кулисообразно с брахиантиклинальной складкой б. Карагедова, мигрировала также из Кюрсанга-Куринского синклинального пояса. Залежь брахиантиклинальной складки грязевого вулкана Кюрсаяга в этом аспекте должна размещаться в ее юго-юго-восточной периклинали, так как единственным источником питания этой структуры нефтью является глубинная зона Кюрсанга- Куринского синклинального пояса. Если в недрах складки б. Кумани, находящейся на непосредственном продолжении Мишовдаг-Бяндованского антиклинального пояса, обнаружится залежь нефти, то она будет располагаться в ее восточной и юго-восточной периклинальной частях, так как миграция нефти должна была происходить в этих направлениях из Пирсагатского синклинального пояса. Нефть, мигрировавшая к структурным поднятиям Пирсагат, Хамамдаг, о. Свиной, б. Персиянина, Камни Игнатия и б. Корнилова-Павлова и сконцентрировавшаяся здесь в виде залежей, поступала также из Пирсагатского синклинального пояса. При этом южные две складки: б. Корнилова-Павлова и Камни Игнатия, находящиеся на Хамамдагском антиклинальном поясе, возможно, насыщались также и с юго-востока из Каспийской депрессии, поэтому в этих структурах залежи расположены асимметрично, тяготея к восточным частям структур.

Самые восточные брахиантиклинали Бакинского архипелага: Булла-море и б. Андреева, возможно, также насыщались из депрессионной зоны Южного Каспия.

После краткой характеристики возможных направлений миграции нефти и формирования ее залежей на соответствующих структурах Нижне-Куринской депрессии и Бакинского архипелага можно сделать общие замечания.

Следует отметить, что залежи нефти в нижнем отделе продуктивной толщи по примеру Апшеронской нефтеносной области скорее всего будут располагаться по отношению к современному тектоническому плану на северо-восточных крыльях структур.

Такие смещения в основном связаны с изменением контуров бассейна продуктивной толщи. В нижнем отделе бассейн продуктивной толщи занимал площадь, намного меньшую, чем в верхнем отделе. С увеличением контуров бассейна одновременно изменялся тектонический план и своды складок в пределах Апшеронской нефтеносной области начали перемещаться на запад.

Аналогичное смещение сводов имело место и в области Нижне-Куринской депрессии и Бакинского архипелага. Поэтому думается, что залежи нефти, приуроченные к слоям нижнего отдела продуктивной толщи, будут располагаться на восточных крыльях современных структур в виде висячих залежей. Если это будет иметь место, то надо полагать, что участки, соответствующие этим залежам, в ранний период являлись сводом антиклинальных складок. Вполне вероятно, что в западной части Нижне-Куринской депрессии отложения нижнего отдела продуктивной толщи, возможно, отсутствуют. Начиная от линии выклинивания (как показано на рис. 2) в восточном направлении, в низах этих отложений будут появляться новые стратиграфические горизонты, относящиеся как к верхнему, так и к нижнему отделам продуктивной толщи, т. е. то же, что наблюдается в Апшеронской нефтеносной области.

Располагая структурной картой Нижне-Куринской впадины и Бакинского архипелага е расположением нефтяных залежей на отдельных структурах, можно составить план поисково-разведочных работ для каждого района в отдельности. Теперь при наличии соответствующей карты, где показаны залежи нефти и их расположение по отношению к сводам отдельных складок, ошибки, допущенные в предыдущие годы в направлении разведочных работ в Нижне-Куринской депрессии, не повторятся.

В настоящее время в интересующих нас областях Нижне-Куринской низменности и Бакинского архипелага насчитывается 30 самостоятельных антиклинальных поднятий. В шести из них более или менее убедительно установлена нефтеносность. Однако разведочные работы в районах расположения этих складок еще не в достаточной степени завершены. В остальных складках предстоит провести большие поисково-разведочные работы, не говоря о тех участках, где имеются залежи стратиграфического типа.

Общее направление разведочных работ на каждой структуре в зависимости от расположения и формы залежей видно на прилагаемой структурной карте. Вне всякого сомнения, расположение этих залежей после проведения разведочных работ на соответствующих структурах изменится и уточнится. Но на данном этапе они вполне могут служить указанием для проведения поисково-разведочного бурения в той или иной структуре.

На наш взгляд в настоящее время разведочные работы желательно проводить параллельно с районами Кюровдаг, Мишовдаг, Калмас на площадях Хыдырлы, Агзевир-Бяндован, Кюрсанга и Бабазанан, так как эти районы сконцентрированы в районе проведения поисково-разведочных и эксплуатационных работ в Прикуринской низменности.

Институт геологии АН Азерб. ССР

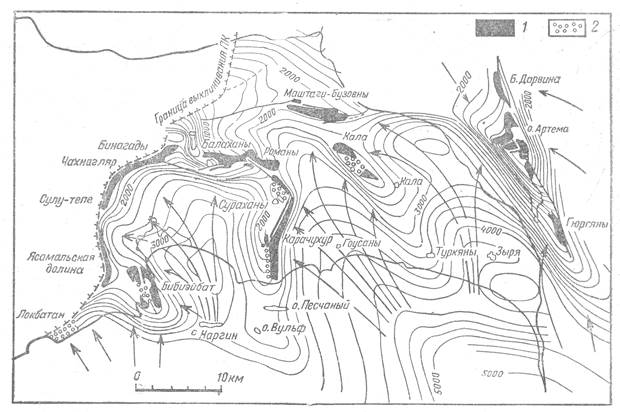

Рис. 1. Апшеронский полуостров. Расположение нефтяных залежей ПК свиты на структуре ее кровли.

1-залежи нефти; 2-залежи газа. Горизонтали через 200 м.

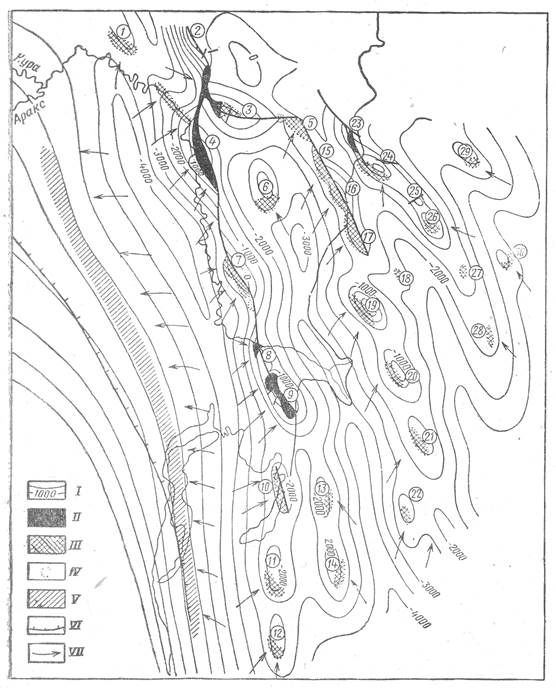

Рис. 2. Схематическая структурная карта Нижне-Куринской впадины и Бакинского архипелага с указанием контуров нефтеносности.

I - структурные линии по подошве акчагыльского яруса; II-контуры установленных залежей нефти; III-контуры предполагаемых залежей нефти; IV-предполагаемые залежи газа; V-контуры предполагаемых залежей нефти стратиграфического типа; VI-линии выклинивания продуктивной толщи; VII-направления латеральной миграции.

Складки: 1 - Падарская; 2 - М. Хараминская; 3-Б. и М. Мишовдагская; 4-Кюровдагская; 5 - Калмагская; 6-Кюрсангинская; 7- Бабазананская; 8-Хиллинская; 9-Нефтечалинская; 10 - Кызылагачская: 11 - Южно-Куринская; 12- Ленкорань-море; 13 - Куринский камень I; 14- Куринский камень II; 15-Хыдырлинская; 16 - Агзевир- Бяндованская; 17-Бяндован-море; 18-б. Кумани; 19-Погорелая плита, 20 - б. Головачева-Куринская; 21 - б. Карагедова; 22-Сальянский рейд; 23-Пирсагатская; 24-Хамамдагская; 25-Остров Свиной; 26 - б. Персиянин; 27-Камни Игнатия; 28 - б. Корнилова-Павлова; 29-Булла-море; 30 - б. Андреева.
