Портативная люминесцентно-битуминологическая лаборатория (полевого типа)

П.А. ЛЕВШУНОВ

Люминесцентно-битуминологический метод, разработанный в СССР В.Н. Флоровской и В.Г. Мелковым, за последнее время получил широкое распространение. Люминесцентно-битуминологический метод позволяет определять микроконцентрации рассеянных битуминозных веществ в породах, получать оценку их количественного содержания и качественного состава. Очень ценным является также возможность улавливания тонких различий в составе нефтей смежных нефтяных пластов того или иного месторождения, которые обычно не удается установить посредством химического анализа. При помощи люминесцентного метода представляется возможным решать поисковые и геолого-структурные задачи. Первые решаются при помощи люминесцентно-битуминологического каротажа, вторые - при помощи корреляции стратиграфических горизонтов и нефтяных пластов.

В прошлом отсутствие высокочувствительного люминоскопа полевого типа и необходимого к нему лабораторного оборудования для анализа битумов не позволяло применять упомянутый метод непосредственно а геологоразведочных и геофизических полевых партиях. Учитывая это, в институте ВНИГНИ была разработана и изготовлена портативная люминесцентно-битуминологическая лаборатория полевого типа, состоящая из люминоскопа Л-4 и трех ящиков чемоданного типа, в которых смонтировано лабораторное оборудование для люминесцентно-капиллярного и люминесцентно-битуминологического анализов (рисунок).

В люминоскопе Л-4 имеются вспомогательные приборы: лампа дневного света, предназначенная для внутреннего освещения люминоскопа и просмотра исследуемых образцов в дневном свете, и розетка 127/120 в для включения наружного освещения или электроплитки, необходимой для обработки образцов (см. рисунок 1).

Люминоскоп Л-4 представляет собой ящик с двумя отделениями: нижним, предназначенным для проведения люминесцентно-битуминологического анализа, и верхним - вспомогательным - для размещения основных частей прибора.

Нижнее отделение имеет съемную переднюю стенку с налобником и двумя боковыми отверстиями с рукавами. В нем расположены источник ультрафиолетовых лучей - горелка ПРК-4 с светофильтром, находящаяся в специальном кожухе, а также вентилятор и лампа дневного света.

В верхнем отделении расположены все Вспомогательные, пусковые и контрольно-измерительные приборы: автотрансформатор ЛАТР-1, дроссель горелки ПРК-4, дроссель лампы дневного света, конденсаторы, измерительные приборы, а также предохранители, переключатели, выключатель мотора вентилятора, переходные колодки, выключатели и кнопка зажигания горелки. Измерительные приборы, переключатели, выключатели и кнопка располагаются на передней съемной панели, на которую выведена также рукоятка автотрансформатора.

Включение люминоскопа в сеть питания производится вилкой со шнуром, смонтированным на задней стенке его верхнего отделения.

Автотрансформатор ЛАТР-1 предназначен для плавного регулирования напряжения переменного тока промышленной частоты 50 гц и позволяет поддерживать на его, выходе напряжение 127/120 в при любом напряжении на входе от 70 до 200 в.

В настоящее время люминоскоп Л-4 применяется во всех геофизических организациях, ведущих газокаротажные работы, а портативные люминесцентно-битуминологические лаборатории применяются институтом ВНИГНИ и один ее комплект работает в Кинель-Черкасской конторе разведочного бурения объединения Куйбышевнефть.

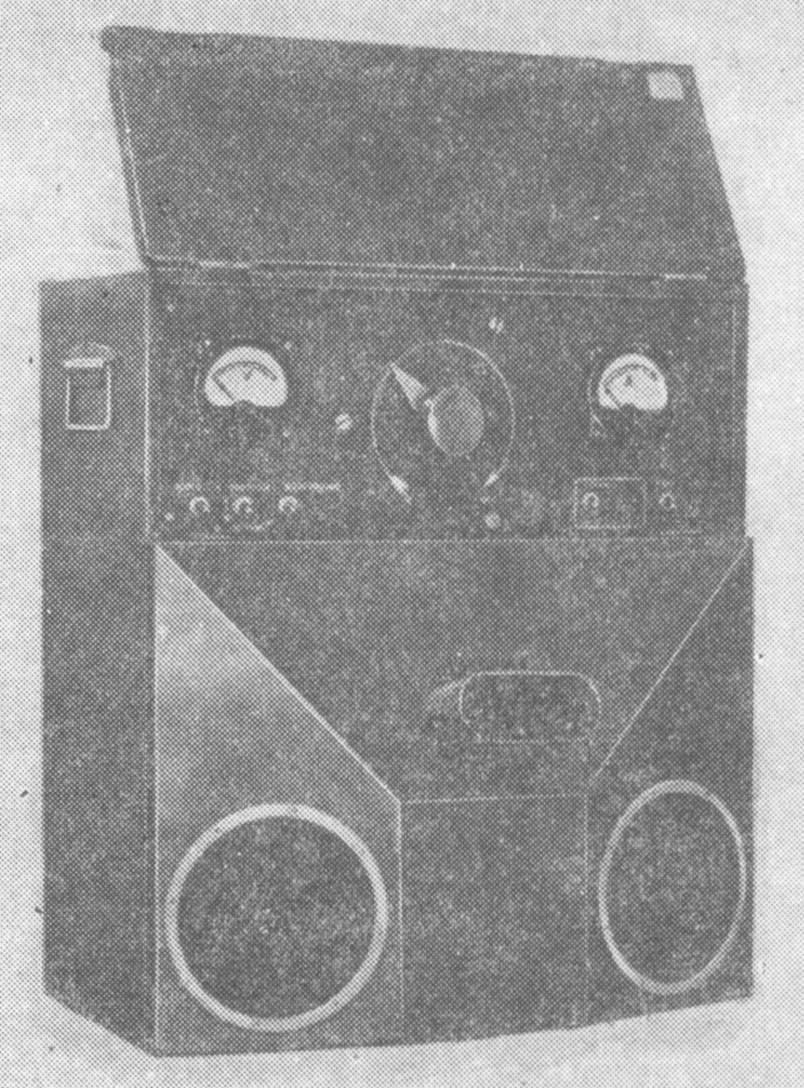

Общий вид люминоскопа Л-4.
