Зеагли-Дарвазинское газовое месторождение

Г.А. ГАБРИЭЛЯНЦ, А.Г. БЛИСНАВКА. Г.И. МОРОЗОВ, З.Б. ХУСНУТДИНОВ, Н. ХАДЖИНУРОВ, В.В. КОЛОДИЙ

Зеагли-Дарвазинское газовое месторождение находится в центральных районах Туркмении в 250 км к северу от г. Ашхабада. Месторождение открыто в 1959 г. в результате работ Управления геологии и охраны недр при СМ Туркм. ССР и разведывалось в 1960-1962 гг. УГ и ОН при СМ Туркм. ССР и Объединением Туркменнефть.

В геотектоническом отношении Зеагли-Дарвазинское месторождение приурочено к одноименному поднятию, расположенному в юго-западной части Центрально- Каракумского свода - одного из основных структурных элементов эпигерцинской Каракумской платформы.

По данным бурения более 100 структурных и около 50 разведочных и структурно-профильных скважин, а также по результатам сейсмических исследований в разрезе месторождения выделяются три структурно-тектонических этажа: нижний-кристаллический фундамент платформы, средний - промежуточный и верхний - осадочный чехол платформы. Нижний этаж слагают породы палеозойского возраста. Скважины (11), пробуренные до фундамента платформы, вскрыли граниты. Единичное определение абсолютного возраста образца гранита указывает на верхнедевонский возраст. По сейсмическим данным поверхность фундамента прослеживается как горизонт с граничной скоростью 5800-6000 м/сек.

Средний тектонический этаж сложен красноцветными конгломератами пермо- триасового возраста, которые вскрыты двумя скважинами на Зеагли-Дарвазинском поднятии и, судя по результатам геофизических исследований, имеют широкое распространение на склонах Центрально-Каракумского свода и в окружающих прогибах (сейсмический горизонт с граничной скоростью 5500-5600 м/сек).

Верхний структурно-тектонический этаж охватывает осадочные породы от нижнеюрского возраста до современных и разделяется на четыре структурных подэтажа. Первый включает в себя породы континентальной алевролито-глинисто-песчаной толщи нижне- и среднеюрского возраста мощностью 150-350 м. Второй структурно-тектонический подэтаж слагают глинистая (0- 55 м) и известняково-глинистая (60 м) морские толщи верхнеюрского отдела, пестроцветная алевролито-песчаная (140-160 м) и известняковая (25-45 м) толщи неокома, песчано-алевролито-глинистая толща (210- 225 м) нижнего апта, песчано-глинистая толща (125-130 м) верхнего апта, глинистая толща (55 м) нижнего альба, песчаная (60-70 м) и алевролито-глинистая среднего альба (100 м) и песчано-алевритовая (80-90 м) толщи верхнего альба, песчано-глинистые отложения сеноманского (175-200 м) и туронского (170-230 м) ярусов, карбонатные отложения коньяка (2-7 м) и верхнего сантона (6-18 м), нижнего и верхнего кампана (25-40 и 30-50 м) и маастрихта (5-75 м), дания (1-3 м), зеаглинской свиты нижнего палеоцена (1-7 м), кызыл-такырской свиты верхнего палеоцена (1-5 м) и нижнего эоцена (2-5 м), дарвазинской свиты (0-140 м) среднего эоцена и глинистые отложения бекуринской свиты (20-60 м) среднего эоцена, сернозаводской (0-100 м) и шиихской (0-80 м) свит верхнего эоцена, и отложения нижнего олигоцена (0-20 м). С породами мелового возраста второго подэтажа связаны все газоносные пласты Зеагли-Дарвазинского месторождения. Третий структурно-тектонический подэтаж включает в себя глинисто-карбонатные породы среднего миоцена (5-25 м), нижнего и среднего сармата (20-60 м) и континентальные песчаные отложения заунгузской свиты среднего плиоцена (30-50 м). Четвертый структурно-тектонический подэтаж слагают алеврито-песчаные отложения каракумской толщи нижне- и среднечетвертичного подотделов (0-195 м).

Структурные планы по кровле отложений промежуточного структурно-тектонического этажа и первого структурного подэтажа платформенного чехла напоминают структурный план по фундаменту платформы. Наиболее резким является структурный план по отложениям второго структурно-тектонического подэтажа; в строении третьего подэтажа много общих черт со вторым, а отложения четвертого подэтажа платформенного чехла залегают практически горизонтально.

Зеагли-Дарвазинская структура по кровле терригенной толщи мела (кровле туронских отложений) представляет собой крупное куполовидное поднятие размерами 60X65 км и высотой около 80 м. Углы падения его южного крыла составляют 15'-25', северного - 30', западного 40' и восточного 10'. Поднятие осложнено локальными складками третьего порядка, а юго-восточная часть его интенсивно разбита тектоническими нарушениями.

В северо-западной части поднятия выявлены Чалджульбинская, Дарвазинская, Такырская, Шиихская и Пришиихская антиклинальные складки, размеры которых колеблются от 5х5 км до 3х13 км, а высота от 5 до 20 м. В юго-западной части разведаны крупная Топджульбинская (площадь 5х27 км, высота 15 м) и мелкая Атабайская (площадь 3х5 км, высота 5 км) антиклинальные складки. В центральной части поднятия выявлены крупные (до 5,5х17 км) Аккуинская, Джаралтакырская, Дарьялыктакырская антиклинальные складки. В Сернозаводской зоне разрывных нарушений предполагается наличие Чеммерлинской и Шиханлинской антиклинальных складок (см. рисунок).

Простирание антиклинальных складок определяется их положением на Зеагли- Дарвазинской структуре и в основном зависит от простирания оконтуривающих изогипс поднятия.

Особый интерес представляет Сернозаводская зона разрывных нарушений. Из 54 пробуренных здесь скважин 30 вскрыли тектонические нарушения типа сброса и взброса с амплитудами от 20 до 350 м. Нарушения образуют серию глубоко погруженных и высоко приподнятых тектонических блоков. Амплитуды разрыва на границе таких блоков составляют около 500 м. Нарушения отмечены в отложениях от верхнеэоценового до аптского возраста включительно и, как показали детальные исследования, имеют средне- и верхнеэоценовый возраст.

Результаты анализов мощностей и фаций второго структурно-тектонического подэтажа осадочного чехла свидетельствуют о том, что Зеагли-Дарвазинское поднятие в современном виде вместе с серией антиклинальных структур сформировалось на границе палеогенового и неогенового периодов, именно к этому времени относится образование здесь крупных газовых залежей.

На основании опробования скважин и интерпретации промыслово-геофизических данных в разрезе Зеагли-Дарвазинского месторождения выявлено 14 газоносных пластов, стратиграфически приуроченных к отложениям нижнего и верхнего апта, нижнего и верхнего альба, сеномана и турона.

Мощности продуктивных пластов колеблются от 1,5 м до 16 м. Пласты сложены глауконитово-кварцевыми песками и глинистыми алевролитами и характеризуются -значительной литологической изменчивостью по площади. Исходя из общей изученности и распространения выявленных залежей газа, на Зеагли-Дарвазинском месторождении выделяются следующие зоны газоносности.

1.     Шиих-Дарвазинская, к которой относятся Шиихская, Пришиихская, Такырская и Дарвазинская локальные антиклинальные складки.

2.     Топджульбинская, к которой относятся Топджульбинская и Атабайская складки.

3.     Центральная, к которой относятся Атакуинская и предполагаемые Джаралтакырская и Дарьялыктакырская складки.

4.     Сернозаводская нарушенная зона.

Наиболее продуктивные газовые залежи приурочены к Шиях-Дарвазинской и Топджульбинской зонам, размерами соответственно 15х25 км и 5х11-20 км, характеризующимся наиболее спокойным геологическим строением. Сернозаводская зона разрывных нарушений менее продуктивна из-за наличия большого количества глубоко опущенных структурных блоков, не содержащих газовых залежей.

Судить о продуктивности Центральной зоны месторождения из-за недостаточной ее изученности пока не представляется возможным. Ниже приводится краткая характеристика продуктивных пластов месторождения.

Пласты А, Б, В и Г залегают соответственно в кровле и нижней части туронского яруса, верхних частях сеномана и верхнего альба и считаются предположительно газоносными на основании промыслово-геофизических данных. Газоносность первых двух пластов подтверждается газопроявлениями, наблюдавшимися в ряде пробуренных скважин. Газовые залежи приурочены к Дарвазинской, Шиихской, Топджульбинской, Такырской и Атабайской складкам.

Мощности газонасыщенных частей пластов колеблются от 2 до 12 м.

Пласт I залегает в средней части верхнеальбского подъяруса. Залежи газа в данном пласте приурочены к Шиихской, Дарвазинской и Такырской складкам. По данным опробования абсолютно-свободный дебит газа равен 262 тыс. м3/сутки; пластовое давление 77,8 am. Мощность газонасыщенной части пласта составляет 2-12 м.

Пласт II залегает в средней части верхнеальбского подъяруса. Залежи газа приурочены к Шиихской, Пришиихской, Такырской и Дарвазинской складкам. По данным опробования абсолютно-свободный дебит газа равен 320 тыс. м3/сутки; пластовое давление 78,3 ат. Мощность газонасыщенной части пласта составляет 2-12 м.

Пласт III залегает в подошве нижнеальбского подъяруса. Залежи газа приурочены к Шиихской и Дарвазинской складкам. Абсолютно-свободный дебит газа равен 376 тыс. м3/сутки. Пластовое давление 79,2 am. Мощности газонасыщенной части пласта составляют 2,5-10 м.

Пласты IV и IVa залегают в верхней части верхнеаптского подъяруса и имеют идентичные условия залегания и распространения по площади. Залежи газа приурочены к Шиихской, Пришиихской, Топджульбинской и Чеммерлинской складкам. Абсолютно-свободные дебиты газа пласта IV составляют 308-920 тыс. м3/сутки. Пластовое давление от 88,5 до 96,8 ат. Абсолютно-свободные дебиты газа пласта IVa составляют 388,5-39,3 тыс. м3/сутки. Пластовое давление 94,0-97,6 ат. Мощности газонасыщенной части пластов равны: для пласта IV 2-7 м; для пласта IVa 2-5 м.

Пласт IVб залегает в средней части верхнеаптского подъяруса. Залежи газа приурочены к Шиихской, Пришиихской и Топджульбинской складкам.

Абсолютно-свободные дебиты газа составляют 207-297 тыс. м3/сутки.

Пластовые давления составляют 95,3- 99,6 ат. Мощности газонасыщенной части пласта равны от 4 до 6 м.

Пласт IVb залегает в нижней части верхнеаптского подъяруса. Залежи газа приурочены к Шиихской складке. Абсолютно-свободный дебит газа равен 133,8 тыс. м3/сутки. Пластовое давление 98,5 am. Мощность газонасыщенной части равна 3 м.

Пласты V и Va залегают в нижней части верхнеаптского подъяруса. Газовые залежи приурочены к Такырской, Шиихской, Атабайской и Топджульбинской складкам. Залежь газа, приуроченная к Топджульбинской складке, не имеет промышленного значения из-за небольших дебитов.

Абсолютно-свободные дебиты пластов в залежи Такырской складки равны соответственно 25-48 и 463 тыс. м3/сутки. Пластовые давления равны 95,1 и 105,7 ат.

Суммарные мощности газонасыщенной части пластов соответственно равны 1,5-16 и 3-5 м.

Пласт VI залегает в кровле нижнеаптского подъяруса. Залежи газа приурочены к Шиихской, Топджульбинской и Чеммерлинской складкам. Абсолютно-свободные дебиты газа составляют 82-300 тыс. м3/сутки. Пластовое давление 107,8-110,8 ат. Мощности газонасыщенной части пласта составляют 3-9 м.

Коэффициенты открытой пористости всех перечисленных выше пластов колеблются от 13,4 до 29,8%.

Преобладающее количество газовых залежей относится к типу пластово-сводовых. Некоторые залежи относятся к типу пластово-сводовых частично литологически- или тектонически-экранированных. Выявлено также несколько залежей литологически- экранированного типа.

Режим залежей еще не установлен, но, по-видимому, большинство из них будет характеризоваться водонапорным режимом.

Приводим сведения о химическом составе газа из некоторых пластов (в %).

Пласт IV (скв. 156): СН4 91,88; С2Н6 5,13; С3Н8 1,76; С4Н10 0,46; С5Н12 0,11; С6Н14 0,17: СО2 0,49. Пласт VI (скв. 2): СН4 95,45; С2Н6 1,51; С3Н8 2,22; С4Н10 0,73; СО2 0,09.

Вместе с газом из ряда пластов получен конденсат, так из пласта VI скв. 2 дебит конденсата при шайбе диаметром 10 мм равен 2,58 т/сутки, удельный вес его 0,731. Суммарные запасы газа Зеагли-Дарвазинского месторождения по предварительным данным несколько превышают 100 млрд. м3.

Открытие и разведка такого крупного месторождения газа в чрезвычайно трудных, безводных условиях Каракумской пустыни является большим производственным успехом коллективов разведчиков УГ и ОН при СМ Туркм. ССР и Объединения Туркменнефть.

УГ и ОН при СМ Туркм. ССР, Туркм. фил. ВНИИ

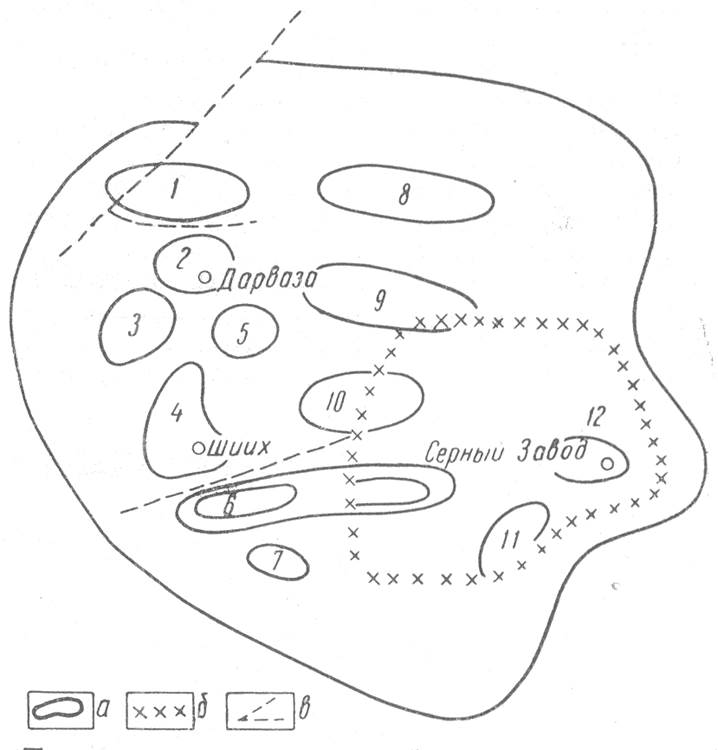

Рисунок Тектоническая схема Зеагли-Дарвазинского поднятия.

а - антиклинальные складки: 1 - Чалджульбинская, 2 - Дарвазинская, 3 - Такырская, 4 - Шиихская, 5 - Пришиихская, 6 - Топджульбинская, 7 - Атабайская, 8 - Атакуинская, 9 - Джаралтакырская, 10 - Дарьялыктакырская, 11 -Чеммерлинская, 12-Шиханлинская; б - Сернозаводская зона разрывных нарушений; в-тектонические нарушения.
