Новое газовое месторождение Восточной Туркмении- Байрам-Али
В.Я. СОКОЛОВ
На площади Байрам-Али 12 апреля 1962 г. из разведочной скв. 5 ударил мощный газовый фонтан с суточным дебитом более 1 млн. м3 газа. В результате получено новое (после открытия Фарабского месторождения газа) доказательство высокой нефтегазоперспективности на востоке Туркменской ССР, где в последние годы проводится большой объем разведочных работ на нефть и газ.
Пологая почти симметричная субмеридионального простирания антиклинальная структура Байрам-Али приурочена к Мургабской зоне глубинных разломов Каракумской платформы. По данным сейсморазведки (Н.А. Афанасьева, В.В. Гапеев, И.П. Птицина), длина складки 35 км, ширина 5 км, высота 100 м, наклон крыльев до 4-5°. Свод структуры находится в 50 км к северо-северо-западу от г. Байрам-Али.
После завершения в 1958 г. сейсморазведочных работ и бурения пяти структурно-профильных скважин площадь была подготовлена к глубокому бурению. Первая разведочная скважина забурилась на своде структуры 30 июня 1959 г. К настоящему моменту пробурено шесть скважин (рис. 1). Наибольшую глубину имеет скв. 3 (3487 м).
Разведочное бурение подтвердило данные сейсморазведки по тектонике структуры. Однако выяснено строение лишь надсолевых отложений, описанных ниже (рис. 2). Строение подсолевых отложений пока неизвестно.
Верхняя часть вскрытого разреза до сеномана включительно типична для всей платформенной части юго-востока Туркмении. Мощная (700-920 м) пестроцветная континентальная толща неоген-четвертичного возраста перекрывает размытые палеогеновые (на периферии) и сенонские (на своде) осадки. Изученные палеогеновые отложения представлены глинистыми эоценовыми породами мощностью до 96 м и палеоценовыми известняками бухарского яруса мощностью 110-120 м. Залегающие ниже сенонские, туронские и сеноманские отложения, имеющие мощность соответственно 384-410, 308-355 и 372-406 м, обладают сходной литологической характеристикой. Они представлены чередованием пластов серых и зеленовато-серых песчаников и зеленовато-серых глин. Мощность некоторых пластов песчаников достигает нескольких десятков метров, глин - до 100 м.
Следует отметить, что вопрос о наличии образований датского яруса здесь, как и на многих других структурах Восточной Туркмении, остается неясным. Во всяком случае, между отложениями бухарского яруса и сенонского надъяруса углового несогласия не установлено.
Нижнемеловой разрез отличается от верхнемеловых отложений наличием карбонатов, причем количество их с глубиной возрастает. В альбской части разреза мощностью 550-566 мм в толще черных аргиллитоподобных глин и в единичных пластах серого песчаника карбонаты встречаются в виде отдельных тонких прослоев известняков. Аптские отложения (мощность 82-84 м) представлены серыми пелитоморфными известняками с тонкими прослоями серых песчаников и глин. Мощность осадков барремского возраста 123-137 м; верхняя половина-темно-серые плотные глины с пропластками серых известняков, нижняя - серые оолитовые известняки с пропластками темно-серых глин и песчаников. Нерасчлененные валанжин-готеривские отложения мощностью 165-171 м представлены толщей серых пелитоморфных известняков с прослоями серых (вверху) и красных (внизу) аргиллитов, песчаников, доломитов и ангидритов.
По обилию карбонатов в нижнемеловом разрезе Байрамалийской структуры и смежных площадей Примургабский район отличается от Приамударьинского, где в отложениях нижнего мела преобладают терригенные образования.
Валанжин-готеривские известняки залегают на немой терригенной толще кирпично-красных песчаников и глин с частыми пропластками очень плотных песчаников, известняков, доломитов и ангидритов. Положение толщи между карбонатами нижне- неокомского возраста и подстилающей киммеридж-титонской гаурдакской свитой, сходство фации с фацией карабильской свиты, изученной в обнажениях Гаурдак- Кугитангского, скважинах Приамударьинского районов (Керки-Даг, Наразым, Фараб) и площади Репетек, расположенной между Фарабской и Байрамалийской площадями, одинаковый порядок величин мощностей, отсутствие остатков органики, что характерно для карабильской свиты на всех разведочных площадях Восточной Туркмении - все это позволяет считать красноцветную толщу в Байрам-Али аналогом карабильской свиты. Как и на Керкидаге, на Байрамалийской площади между карабильской свитой и перекрывающими ее нижнемеловыми отложениями углового несогласия не наблюдается. На Наразыме и Фарабе есть крупное угловое несогласие, что может говорить о юрском возрасте карабильской свиты. Мощность карабильской свиты на Байрам-Али изменяется от 448 до 464 м.
Изученный по скважинам разрез заканчивается упомянутой соленосной гаурдакской свитой. Фациальный облик вскрытой части свиты мощностью 142 м сильно отличается от такового в разрезах Приамударьинских площадей. Если на Фарабе, Наразыме, Керки-Даге и Репетеке гаурдакская свита является типично хемогенной (толща мощностью в несколько сот метров почти чистого галита с включениями мощных ангидритовых пластов и многочисленных очень тонких прослоев терригенного материала), то на Байрамалийской и смежной с ней Майской площадях свита представлена чередованием 1-5-метровых осолоненных песчаников, глин, ангидритов и галита, содержащего до 50% примесей терригенных частиц.
Исследование геологической истории Байрамалийской площади показывает, что в течение киммеридж-титонского веков, всего мелового периода, палеоценовой и эоценовой эпох она испытывала погружение. Формирование антиклинали относится к концу палеогенового и началу неогенового периодов.
При разбуривании гаурдакской свиты отмечались газопроявления: в одном случае разгазирование глинистого раствора (скв. 3), в другом - газоводяной фонтан (скв. 1). В последнем случае газ был отобран и проанализирован, он содержал: СН4 28,7%; С2Н6 10,2%; С3Н8 7,2%; С4Н10 4,0%; С5Н12 2,1%; С6Н14 следы; С02 23,5%; N2 + редкие 24,3%.
Газопроявления из гаурдакской свиты на Байрам-Али и нефтегазопроявления на Майской структуре свидетельствуют о проницаемости свиты в Примургабском районе, тогда как в более восточном Приамударьинском районе свита непроницаема. Очевидно, причину этого надо искать в различии литолого-фациального состава.
В надсолевых отложениях Байрам-Али в процессе бурения (включая керны, боковые грунты, газовый каротаж) никаких прямых признаков нефти и газа не наблюдалось. Не было и пластов, которые положительно были бы охарактеризованы по данным электрического и радиоактивного каротажа. Однако в скв. 1,4, 5, в которых кровля карабильских песчаников была вскрыта выше отметки -2625 м, интервал между этой отметкой и кровлей свиты характеризовался несколько более высокими значениями КС, чем залегающие ниже явно водонасыщенные песчаники (рис. 3). В связи с этим можно было допустить, что на отметке -2625 м (глубина около 2820-2830 м) находится газо-водяной контакт. Дальнейшее опробование подтвердило предположение о продуктивности карабильской свиты; в скв. 5 из объекта 2972-2902 и, залегающего ниже отметки -2625 м, была получена пластовая вода с удельным весом 1,18 г/см3, а объект 2818-2816 м, находящийся выше указанной отметки, дал мощный газовый фонтан. Состав газа следующий: СН4 95,66%; C2H6 0,80%; C02 0,90%; N2 + редкие 2,64%. При штуцере 28 мм дебит составил 989 тыс. м3/сутки (давление на буфере 95,2 ат, в затрубном 233,7 ат). Абсолютно свободный дебит оказался равным 2,665 млн. м3/сутки.
В настоящее время еще недостаточно данных для точного определения запасов газа, но ориентировочный подсчет показывает, что карабильская свита на Байрамалийской структуре содержит крупную залежь.
Некоторые песчаные пласты верхнего мела имеют такие же каротажные характеристики и коллекторские свойства (пористость общая до 23%, открытая - до 19%), что и продуктивный пласт карабильского песчаника. В связи с этим резко возрастают перспективы верхнемеловых отложений. Безусловно, перспективны и нижнемеловые известняки, хотя общая пористость их не более 6-8 %.
Доказанная перспективность карабильской свиты юры, газопроявления из ниже- залегающей гаурдакской свиты, перспективность мелового разреза - все это характеризует Байрамалийскую антиклиналь как крупное, по-видимому, многопластовое месторождение, причем состав газа из гаурдакской свиты указывает и на нефтеперспективность юрских отложений.
Месторождение Байрам-Али окружено значительным количеством структур, которые могут быть ловушками для нефти и газа. Так, в радиусе 60 км сейсморазведкой выявлено 9 структур, а в радиусе 100 км - 15, в том числе приразломные структуры типа Байрам-Али, древние унаследованные структуры и структуры, обязанные своим происхождением солевому диапиризму (В.В. Гапеев, Д.М. Мильштейн).
Интересно отметить, что ко многим структурам, как и к Байрамалийской, приурочены радиометрические аномалии пониженных значений гамма-активности (Б.М. Гейман, Г.А. Мамонов, Ю.А. Романов).
Открытие Байрамалийского газового месторождения означает открытие нового газоносного Примургабского района Восточной Туркмении, геологическое строение которого позволяет ожидать выявления здесь в ближайшие годы новых месторождений газа и, возможно, нефти.
Опыт разведки на Байрамалийской площади в условиях Восточной Туркмении показывает следующее.
1. Молодые структуры неогенового возраста не менее перспективны, чем древние структуры.
2. Проницаемость соленосной гаурдакской свиты увеличивает перспективы надсолевых отложений.
3. Основное направление разведки должно определяться направлением выклинивания гаурдакской свиты и пластов галита в особенности, поскольку в этом случае увеличиваются перспективы надсолевых отложений, а высокоперспективные подсолевые отложения становятся доступными для разведки при меньших глубинах скважин. Таким направлением в Примургабском районе является северо-западное.
4. По возможности должны опробоваться все вскрытые пласты-коллекторы, так как высокая минерализация пластовых вод и значительное противодавление на пласт даже нетяжелых буровых растворов (1,25-1,35 г/см3) могут маскировать газонасыщенность разреза при электро- и газокаротаже.
5. В связи с большими глубинами скважин (до 4000-4500 м) бурение на подсолевые отложения на Байрамалийской площади, несмотря на их высокие перспективы, целесообразно отложить до изучения этих отложений на других более приподнятых смежных структурах (Северная Байрам-Али, Кели, Шараплы), на которых должны быть решены методические и технические вопросы - бурение на осолоненных растворах, рациональная конструкция скважин, исследование осолоненного разреза, порядок вскрытия и опробования гаурдакских и залегающих ниже горизонтов.
Трест Туркменнефтеразведка

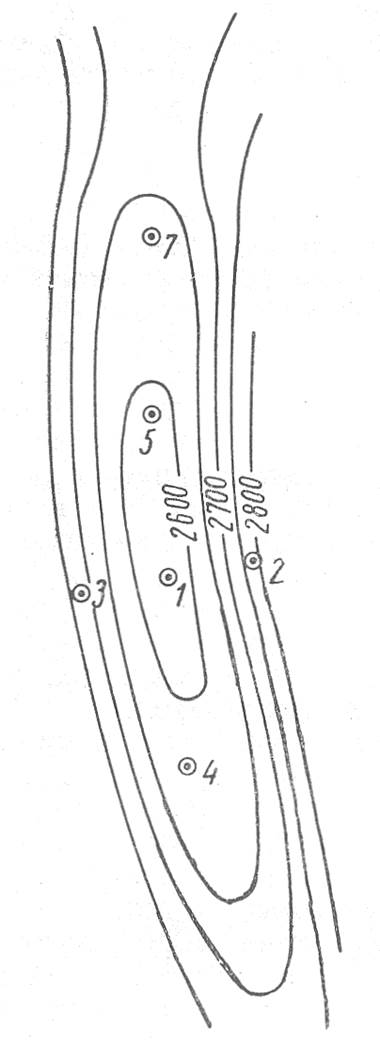

Рис. 1. Структурная карта по кровле юрских (?) продуктивных песчаников площади Байрам-Али. Сост. В.Я. Соколов с использованием данных сейсморазведки (В.В. Гапеев).

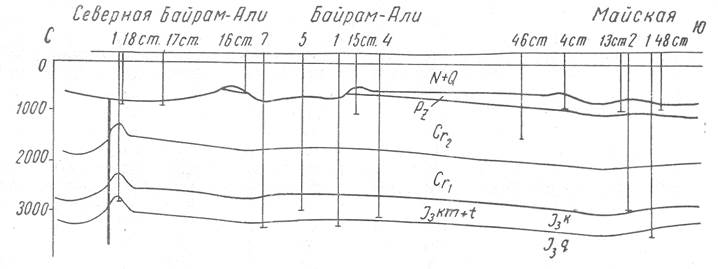

Рис. 2. Схематический продольный геологический разрез через антиклинальные структуры Северная Байрам-Али - Байрам-Али - Майская. Сост. В.Я. Соколов по материалам разведочного бурения с использованием данных сейсморазведки (В.В. Гапеев) и структурного бурения (Р.Е. Айзберг), 1962 г.
J3K-карабильская свита верхней юры; J3g -гаурдакская (галитовая) свита верхней юры.

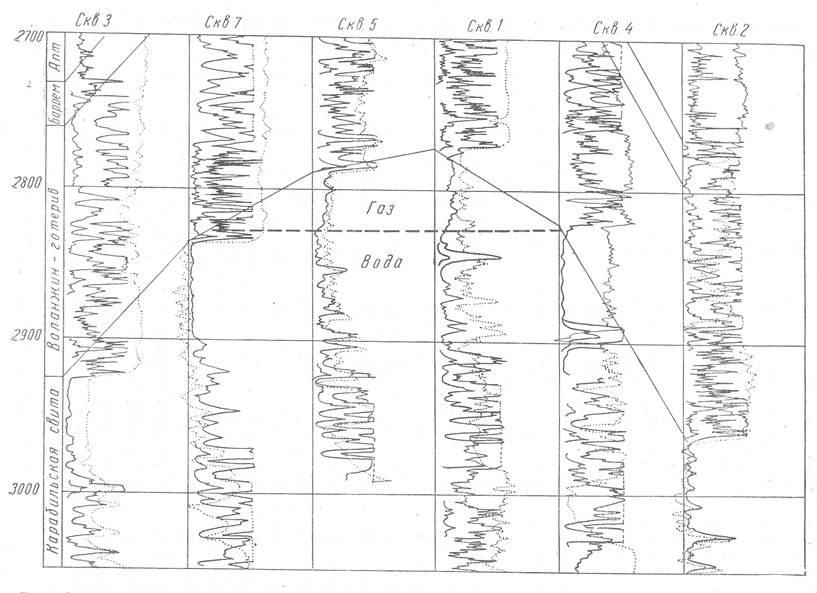

Рис. 3. Отбивка контакта газ - вода по электрокаротажным диаграммам. КС продуктивной части песчаников превышает в 2-4 раза КС в водонасыщенной части.
