История геотектонического развития калинского бассейна юго-восточной части Апшеронского архипелага
К.Ф. КАСУМОВ
Апшеронская геоантиклиналь в конце понтического времени состояла из двух основных частей [5] - западной и восточной. Западная часть включала в себя складки центральной и западной частей Апшеронского полуострова, где в настоящее время понтические отложения имеют минимальные мощности или отсутствуют.
В восточную часть Апшеронской геоантиклинали входили складки о. Артема, б. Дарвина, Гюргяны-море, Камни Григоренко, о. Жилой, Грязевая Сопка и Нефтяные Камни, где местами понтические отложения отсутствуют.
Во время накопления продуктивной толщи как на Апшеронском полуострове, так и на всей площади ее распространения сохранялся режим впадины с прогибанием отдельных участков дна бассейна, которое периодически то усиливалось, то замедлялось.
Отложение пород продуктивной толщи сопровождалось, как это впервые отметил М.В. Абрамович [1], одновременным развитием складчатых структур Апшеронской области.
Осадки продуктивной толщи накапливались в эпоху сильных тектонических движений, формировавших антиклинальные поднятия, зародившиеся еще в конце понтического века или ранее. В результате возникло угловое несогласие между понтическими образованиями и калинской свитой (КаС). Понтические образования в пределах Апшеронского архипелага мало изучены, залегающая на них калинская свита почти лишена фауны. Представлена КаС песчано-алеврито-глинистыми образованиями, что, по-видимому, можно объяснить резким изменением биохимическихи палеографических условий бассейна, где происходил процесс седиментации. Наличие включений угловатого и черного гравия в песках и алевритах низов КаС указывает, что в процессе осадконакопления в данном бассейне имелись перерывы.
От начала века продуктивной толщи до конца плиоцена геотектонический режим на юго-востоке Кавказа резко не менялся. Как уже отмечалось, здесь происходили лишь периодические поднятия и опускания отдельных участков, связанные с колебательными движениями земной коры [1, 2, 3, 6, 8 и др].
Составленная нами для юго-восточной части Апшеронского архипелага карта равных мощностей КаС (рис. 1) отражает тектоническое строение архипелага и подтверждает ранее построенную структурную карту по кровле ПК свиты [2].
Бассейн, существовавший во время отложения продуктивной толщи, унаследовал от понтического века структурный план, в котором отчетливо обозначались будущие антиклинальные складки, образующие в рельефе дна бассейна заметные вздутия. Некоторые из этих повышенных участков в калинском и отчасти подкирмакинском бассейнах представляли собой островки и отмели, на которых осадки или не накапливались, или же их мощность ограничена. Так, на сводах поднятий Кала, Сурахаиы, Биби-Эйбат и других, расположенных внутри контура распространения КаС, осадки последней не отлагались. Достаточно отметить, что мощность КаС на своде структуры о. Жилой составляет около 200 м, а на своде поднятия Кала всего 40 м. Это говорит о том, что в калинский век о. Жилой занимал более низкое гипсометрическое положение, чем Кала, в современном же тектоническом плане свод складки Кала по данным НКГ на 2250 м ниже того же свода на поднятии о. Жилой.
КаС распространена на юго-востоке Апшеронской области. Западная и северная граница ее распространения огибает древнюю сушу начала века продуктивной толщи, занимавшую западную и северную части нынешнего Апшеронского полуострова, далее проходит через южный берег о. Артема и, огибая его, протягивается дальше, по-видимому, на северо-запад, вдоль восточного крыла складки о. Артема и б. Дарвина. Северо-восточная граница бассейна КаС точно не установлена. На юг от о. Артема КаС распространяется на площадях Гюргяны-море, Камни Григоренко, о. Жилой, Грязевая Сопка, Нефтяные Камни и далее на юго-восток, вероятно, до о. Челекен. Не ясны также южная и юго-восточная границы распространения КаС.
Для установления закономерностей изменения мощностей и литофациальных изменений КаС по отдельным площадям нами построены карты равных мощностей и песчанистости (Песчанистость разреза подсчитана по данным электрокаротажных диаграмм скважин.).
В таблице приведены средние мощности КаС по отдельным месторождениям юго- восточной части Апшеронского архипелага.
Одним из важнейших показателей, определяющих перспективы залежей, является мощность нефтеносного пласта или свиты. Изменение мощностей легче всего обнаружить и проанализировать по картам истинных мощностей. На основании изучения характера изменения мощности КаС в пределах Апшеронского архипелага можно наметить следующие закономерности (см. рис. 1):
1. изопахиты КаС простираются параллельно осям поднятий;
2. мощности КаС на сводах обычно меньше, чем на крыльях;
3. мощность КаС в общем увеличивается в южном направлении;
4. во всех структурах юго-восточной части Апшеронского архипелага КаС распространена и на северо-восточных крыльях складок, причем всегда мощность свиты постепенно увеличивается по падению пластов.
Приведенные характерные особенности изменения мощности КаС указывают на рост поднятий в процессе накопления осадков КаС, на неравномерность воздымания сводов отдельных поднятий и т.д. К концу отложения КаС высота подъема ее свода на площади Нефтяные Камни составила 125 м, на Грязевой Сопке - 130 м, на о. Жилом - 120 м и на площади Камни Григоренко - 60 м.
Эти закономерности показывают, что в пределах юго-восточной части Апшеронского архипелага в калинское время складывались благоприятные условия для образования в последующем структурных и стратиграфических ловушек.
Увеличение мощности КаС во всех структурах юго-востока Апшеронского полуострова в южном направлении указывает на возможность появления новых песчаных горизонтов в низах КаС, которые могут оказаться промышленно нефтегазоносными.
На карте равной песчанистости (рис. 2) КаС видно, что свита в целом подвержена значительным литофациальным изменениям. Необходимо отметить, что выявленные для одного месторождения закономерности в изменении песчанистости действительны и для других площадей. Поэтому можно отметить те положения, которые являются общими для всех структур или для большинства из них:
1. песчанистость уменьшается от свода к погруженным частям складок;
2. участки повышенных значений песчанистости совпадают с зонами минимальных значений мощностей;
3. песчанистость увеличивается от подошвы к кровле свиты;
4. наличие отчетливых минимумов мощностей и изолированных участков повышенной песчанистости указывает на существование в районе накопления образований КаС неглубоких подводных возвышенностей.
На площади Гюргяны-море КаС полностью вскрыта только в скв. 80, 84, 86 и 150, поэтому карта песчанистости по этой площади не так детальна, как по другим площадям, где КаС вскрыта большим числом скважин. Повышенное значение песчанистости (50-60%) отмечается в сводовой части структуры Гюргяны-море в скв. 497, 35, 150, 125 и др., а также на далеких крыльях и погружениях структуры и в полосе, протягивающейся через скв. 804, 42, 24, 84 и др.
По-видимому, повышенную песчанистость КаС на структуре Гюргяны-море по сравнению с другими структурами юго-востока Апшеронского архипелага можно объяснить близостью берега калинского бассейна.
На площади Камни Григоренко песчанистость резко снижается. Здесь содержание песка 36-40% фиксируется в прикупольной части структуры по данным скв. 4, 8, 5 и др. Поле песчанистости 31-35%, по данным скв. 9, 1 и других, слагает крыльевые части и периклинали.
Меньшая песчанистость (26-30%) отмечается на участках, где расположены скв. 6, 7 и 2, а также на периферии структуры.
По всей структуре о. Жилой песчанистость свиты в основном колеблется в пределах 26-45%. Более повышенная песчанистость (41-45%) отмечается в районе расположения скв. 29, 11 и других, отсюда на северо-запад и юго-восток песчанистость уменьшается по погружению шарнира до 36-40% (по данным скв. 40, 65, 66, 25 и др.). С удалением от сводовой зоны процент песчанистости снижается до 31-35% (скв. 27, 35, 47, 7, 14 и др.). В периклинальной части структуры по мере погружения слоев, а также к крыльевым частям структуры песчанистость уменьшается до 26-30% (скв. 18, 13, 15, 12 и др.).
Разрез площади Грязевая Сопка в целом характеризуется значениями песчанистости 31-55%. Свод складки имеет наибольшую песчанистость (51-55%), установленную по данным скв. 80, 505, 20 и др. К северо-западу и юго-востоку песчанистость снижается до 41-45% (скв. 295, 410, 81, 75, 11 и др.). Следует отметить, что площадь с песчанистостью 41-45% протягивается на северо-запад на большие расстояния, чем на юго-восток.
На структуре Нефтяные Камни песчанистость больше, чем в сводовой зоне соседней структуры Грязевая Сопка.
В сводовой зоне Нефтяных Камней песчанистость 51-55% устанавливается по данным скв. 104, 103, 8, 110, 63 и др. На юго-западном участке сводовой зоны площадь распространения значений песчанистости 51-55% больше, чем на юго-восточном. Поле песчанистости 36-40% отмечается в районе расположения скв. 21, 420, 84, 33, 32, 222 и других и окаймляет более песчаное поле (51-55%). Менее песчаное поле (21-25%) отмечается на крыльях и далеком погружении складки (скв. 29, 19, 428, 125, 527, 528 и др.).
Следует подчеркнуть, что на северо-западном участке в сторону площади Грязевая Сопка песчанистость увеличивается и доходит до 26-30% (скв. 5, 9, 301, 16, 28 и др.).
Приведенный выше анализ изменения мощностей и литофациальных особенностей КаС по отдельным структурам юго-восточной части Апшеронского архипелага показывает, что порядок их изменения по площадям сходен, но не одинаков. Такой характер изменения мощностей и литофаций указывает на относительную устойчивость тектонического режима во время накопления калинской свиты на юго-востоке Апшеронского архипелага.
ЛИТЕРАТУРА
1. Абрамович М.В. Разрез продуктивной толщи Сураханского района. Азербайджанское нефтяное хозяйство, № 4-5, 1921.
2. Алиханов Э.Н. Подкирмакинская свита восточной части Апшеронской области и ее нефтеносность. Азнефтеиздат, 1957.
3. Баба-Заде Б.К. О поисках новых типов структур на Восточном Апшероне. Азербайджанское нефтяное хозяйство, № 7, 1948.
4. Горин В.А. К вопросу об условиях отложения продуктивной толщи Азербайджана, АНХ, № 8, 1953.
5. Мелик-Пашаев В.С. Геология морских нефтяных месторождений Апшеронского архипелага. Гостоптехиздат, 1959.
6. Потапов И.И. Апшеронская нефтегазоносная область. Изд. АН Азерб. ССР, 1954.
7. Путкарадзе А.Л. Бакинский архипелаг. Азернефтнешр, 1958.
8. Самедов Ф.И. Нефтяные Камни. Азернефтнешр, 1959.
9. Xаин В.Е. Геотектонические основы поисков нефти. Азнефтеиздат, 1954.
Ин-т геологии АН Аз. ССР
|
Месторождения |
Мощность, м |
|||
|
северное крыло |
южное крыло |
сводовая зона |
на крыльях |
|
|
К. Григоренко |
160 |
200 |
120 |
180 |
|
О. Жилой |
320 |
350 |
240 |
335 |
|
Грязевая Сопка |
300 |
340 |
195 |
320 |
|
Нефтяные Камни |
270 |
330 |
175 |
300 |

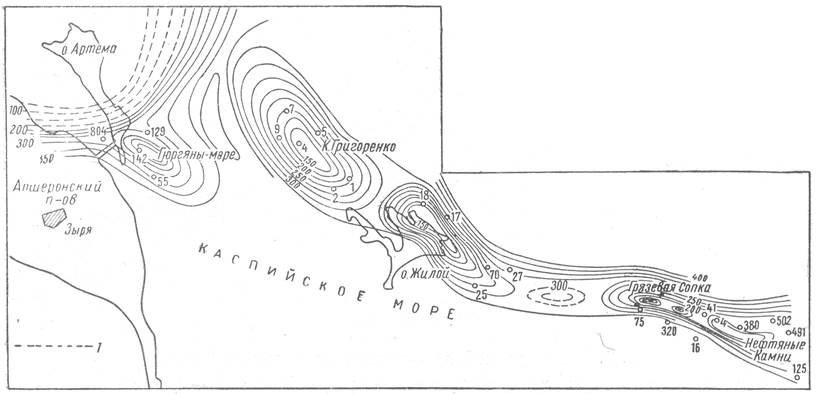

Рис. 1. Карта равных мощностей калинской свиты юго-восточной части Апшеронского архипелага.
1 - граница распространения калинской свиты.

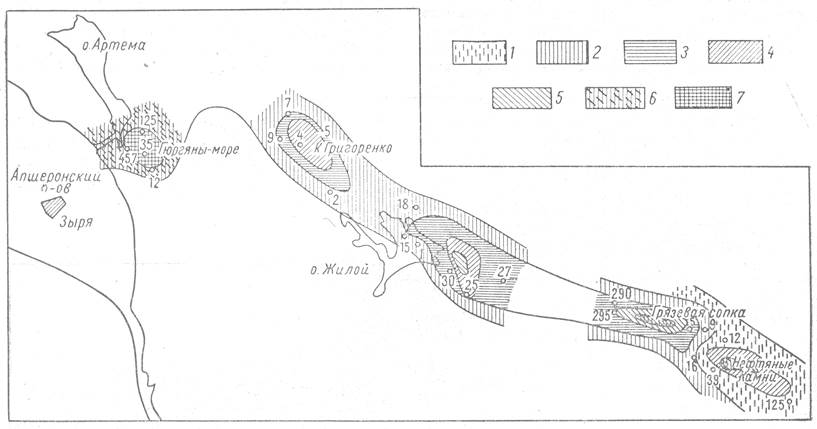

Рис. 2. Карта равной песчанистости калинской свиты.
Пределы песчанистости (%): 1 - 21-25; 2 -26-30; 3 - 31- 35; 4 - 36-40; 5 - 41-45; 6 - 51-55; 7 - 56-60.
