УДК 553.981 (571.1)



В.С. Сафонов

ПЕРСПЕКТИВЫ ГАЗОНОСНОСТИ ЮЖНОЙ ЧАСТИ ИГРИМ-ШУХТУНГОРТСКОЙ ЗОНЫ ПОДНЯТИЙ

Игрим-Шухтунгортская зона поднятий расположена в центральной части Березово-Шаимского нефтегазоносного района, Западно-Сибирской низменности, в пойме рек Северная Сосьва, Сысконсынья, Пунга и Малая Сосьва.

Игрим-Шухтунгортская зона поднятий в тектоническом отношении представляет собой структуру второго порядка с простиранием от широтного на юге до северо-северо-восточного на севере. Размеры структуры 160х50 км. Она осложняет юго-восточную часть восточного склона Северо-Сосьвинского свода, моноклинально погружающегося в сторону Ханты-Мансийской впадины, вследствие чего глубины залегания фундамента в пределах зоны увеличиваются с запада на восток от 1500 до 2100 м.

Сейсморазведочные работы на севере зоны поднятий были начаты Тюменским геологическим управлением в 1957 г., и с 1959 г. в северной части зоны открыто пять месторождений газа: Северо-Игримское, Южно-Игримское, Пауль-Турское, Сысконсыньинское и Пунгинское с общими запасами на 1 января 1963 г. по категориям А + В+ С1 в 59,8 млрд. м3.

Южная часть зоны поднятий слабо изучена из-за сильной заболоченности водоразделов, отсутствия наземных путей сообщения, удаленности от основных водных магистралей и жилых центров.

К 1960 г. в результате региональных комплексных геофизических исследований в Березово-Шаимском нефтегазоносном районе методами магнитометрии, гравиметрии и точечного сейсмозондирования наметились общие черты тектонического строения южной части зоны поднятий.

Это позволило обоснованно выбрать первоочередные площади для постановки площадных сейсмических исследований МОВ с целью выявления и подготовки структур третьего порядка к глубокому поисковому бурению.

За период 1960-1962 гг. коллективом геофизиков и геологов Нарыкарской нефтеразведочной экспедиции Тюменского ТГУ выявлено и подготовлено к поисковому бурению семь перспективных на газ структур (см. рисунок), причем две из них (Шухтунгортская и Горная) в 1961-1962 гг. были введены в бурение.

В начале 1962 г. из скв. 301, пробуренной на западном крыле Шухтунгортской структуры, при опробовании верхнеюрских отложений в интервале 1721-1723 м был получен фонтан сухого газа с абсолютно свободным дебитом 379,12 тыс. м3/сутки. Пластовое давление равнялось 174,12 ат. Химический состав газа (в %): СН4 - 93,5; С2Н6 - 2,55; С3Н8-1,1; С4Н10-0,6; С5Н12 - 0,12; О2 - 0,4; СО2 + СnН2n - 0,2; Н2 - 0,4; Ne + Не - 0,018; Аr + Кr + Кn - 0,037.

В конце 1962 г. из скв. 313, пробуренной в сводовой части Горной структуры, при опробовании открытым забоем трещиноватой зоны фундамента (коры выветривания) в интервале 1694-1722 м был получен промышленный фонтан сухого газа.

Таким образом, обе структуры, введенные в глубокое поисковое бурение, оказались газоносными. Этот факт говорит о том, что южная часть Игрим-Шухтунгортской зоны поднятий является высокоперспективной для поисков газа.

По данным сейсморазведочных работ и глубокого бурения, Шухтунгортское месторождение газа в тектоническом отношении представляет собой брахиантиклинальную складку изометричной формы северо-восточного простирания, пережатую на крыльях. Восточное крыло более крутое, чем западное. Структура имеет два свода - северный и южный, разделенные неглубоким прогибом. Длина поднятия 26 км, амплитуда по оконтуривающей сейсмоизогипсе -1750 м (приуроченной к поверхности фундамента) составляет 175 м. Палеозойский фундамент вскрыт на глубинах от 1730 м (скв. 301) до 1792 м (скв. 320) и представлен в верхней части выветренными метаморфизованными глинистыми сланцами, песчаниками и алевролитами, переходящими вниз по напластованию в кварцсодержащие порфиры.

Непосредственно на выветренных породах фундамента (коре выветривания) трансгрессивно залегает продуктивный горизонт верхнеюрского возраста, представленный песчаниками с подчиненными прослойками алевролитов и аргиллитов. Песчаники серые, средне- и разнозернистые, полимиктовые, с известковоглинистым поровым цементом, с гравийными обломками. Кластический материал составляет 60-70% породы и представлен обломками кварца, полевых шпатов, кислых эффузивных пород, лейкоксенов, включений пирита и др. Средняя открытая пористость песчаников составляет 18,5% и проницаемость - от 12,54 до 37,23 мд (данные ЦНИЛ ТТГУ). Мощность продуктивного горизонта в скв. 301 равна 11 м.

Выше по разрезу продуктивный горизонт перекрывается мощной толщей (до 1800 м) залегающих в нормальной последовательности меловых, третичных и четвертичных отложений, причем аргиллито-глинистые отложения валанжинского и готерив- барремского ярусов служат непроницаемой покрышкой, препятствующей вертикальной миграции газа.

Возраст продуктивного горизонта по площади неодинаков и датируется по определению микрофауны (данные ЦНИЛ ТТГУ) от кимеридж-оксфордского до нижневолжского, что дает основание высказать предположение о локальных перерывах осадконакопления в верхнеюрское время в пределах структуры.

Скв. 309, пробуренная на погружении восточного крыла структуры, продуктивный горизонт не вскрыла. Фундамент здесь перекрывается аргиллитовой толщей валанжинского яруса. Судя по предварительному анализу геологических данных, Шухтунгортская структура в верхнеюрское время испытывала локальные тектонические движения переменного знака, причем ныне существующий свод структуры испытывал несколько большую тенденцию к прогибанию по сравнению с периферийными частями и являлся основной зоной накопления прибрежно-морских осадков, слагающих продуктивный горизонт. На неоднозначность тектонических движений в верхнеюрское время указывают отсутствие продуктивного горизонта на восточном крыле структуры в скв. 309 и увеличение его мощности к своду (скв. 301). На основании этих выводов можно предположить, что в сводовой части структуры мощность продуктивного горизонта возрастает до 40-70 м.

Горное месторождение газа расположено в 20 км к западу от Шухтунгортского и отделено от него неглубоким прогибом. В тектоническом отношении структура представляет собой куполовидное поднятие с размерами 9x5 км; амплитуда в пределах оконтуривающей сейсмоизогипсы -1600 м составляет 90 м. Фундамент вскрыт на глубинах 1778 м (скв. 323) и 1694 м (скв. 313) и представлен в скв. 323 сильно измененными, выветренными порфирами, в скв. 313 - хлорито-глинистыми сланцами, трещиноватыми, с пропластками эффузивных пород.

Скв. 323, пробуренная на погружении восточного крыла структуры, вскрыла в интервале 1754-1769 м песчано-глинистые отложения верхне-среднеюрского возраста (тюменская свита). При опробовании был получен приток пластовой воды с высокой газонасыщенностью.

В скв. 313, расположенной в сводовой части структуры, продуктивный горизонт отсутствует. На породах фундамента трансгрессивно залегают аргиллиты валанжинского яруса.

По данным интерпретации микрозондирований, записанных по методике ТТГУ, в трещиноватой зоне фундамента выделяется несколько проницаемых пластов суммарной мощностью 14 м, полностью насыщенных газом. При опробовании трещиноватой зоны фундамента открытым забоем получен фонтан сухого газа. Испытание объекта по техническим причинам не закончено.

К глубокому поисковому бурению подготовлены структуры: Озерная (14х8 км, амплитуда 120 м); Сотэ-Нергинская (40х6 км, амплитуда 150 м); Еваторская (8x2 км, амплитуда 100 м), Ханлазинская (8х4,5 км, амплитуда 80 м) и Левобережная (19х6 км, амплитуда 75 м). По геологическому строению они сходны с открытыми месторождениями, расположены в одной и той же тектонической зоне и, несомненно, также будут газоносными.

Кроме того, есть вероятность обнаружения в западной части Игрим- Шухтунгортской зоны поднятий залежей газа в заливообразных изгибах линии региональной зоны выклинивания песчаников тюменской свиты, перекрытых глинистыми отложениями валанжина и готерив-баррема.

По предварительным данным, запасы газа по категории С1 по Шухтунгортскому и Горному месторождениям на 1 января 1963 г. составляют 20,7 млрд. м3. Запасы газа по категории С2 по остальным пяти площадям (Озерной, Левобережной, Ханлазинской, Еваторской и Сотэ-Нергинской) оцениваются в 80 млрд. м3.

Игрим-Шухтунгортская зона поднятий представляет большой практический интерес в связи со строительством газопровода Игрим-Серов, который даст возможность к концу семилетки ввести в эксплуатацию все открытые здесь газовые месторождения для снабжения дешевым топливом промышленных центров Урала.

Нарыкарская нефтеразведочная экспедиция ТГУ

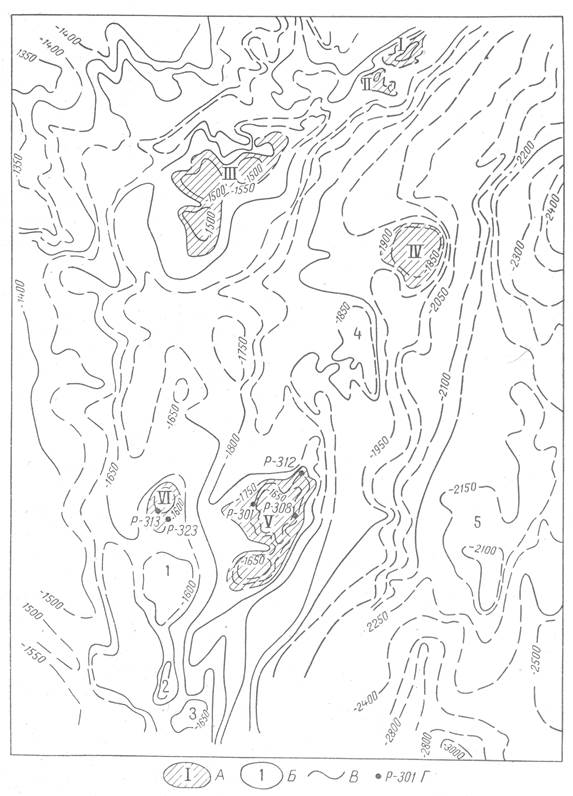

Рисунок Структурная схема Игрим-Шухтунгортской зоны поднятий.

А - месторождения газа: I - Северо-Игримское, II - Южно-Игримское, III - Сысконсыньинское, IV - Пунгинское, V - Шухтунгортское, VI - Горное; Б-структуры, подготовленные к глубокому поисковому бурению: 1 - Озерная, 2 - Еваторская, 3 - Ханлазинская, 4 - Левобережная, 5 - Сотэ-Нергинская; В - изогипсы по данным сейсморазведки МОВ; Г - пробуренные скважины.
