	И.X. Абрикосов, С.А. Винниковский

О РАЗРАБОТКЕ ЯРИНО-КАМЕННОЛОЖСКОГО МЕСТОРОЖДЕНИЯ

Основной объект разработкиь Ярино-Каменноложского месторождения нефти - залежь яснополянского подъяруса приурочена к терригенной пачке, имеющей мощность до 93 м, и представлена песчаниками, алевролитами и аргиллитами.

В разрезе этой пачки преобладают песчаники; коэффициент песчанистости равен 0,59. На севере, в пределах Яринской площади песчаников меньше (коэффициент песчанистости 0,57), в южной части месторождения, на Каменноложской площади песчанистость разреза увеличивается и коэффициент ее достигает значения 0,67.

Изучение геологопромыслового материала показывает, что в пределах залежи в разрезе пачки выделяется ряд непроницаемых перемычек, представленных аргиллитами и плотными алевролитами, делящими его на пласты Б₁, Б₂ и Б₃.

Пласть Б₁ приурочен к терригенном толще тульского горизонта, пласты Б₂ и Б₃ относятся к бобриковскому горизонту.

Пласты невыдержаны по мощности: мощность пласта Б₁ изменяется от 0 до 30 м, пласта Б₂ - от 8 до 32 м и Б₃ - от 4 до 21 м.

Полное замещение пласта Б₁ малопроницаемыми породами - аргиллитами и плотными алевролитами установлено на севере Яринской площади, в западной части Каменноложской площади и значительное уменьшение мощности - до 1,4 м на южной периклинали этой площади.

В присводовых частях месторождения отмечены три участка пласта, в которых мощность его превышает 20 м. Первый участок расположен в центральной части Яринской площади, второй - в северной части Каменноложской площади, протягиваясь узкой полосой от западного крыла к сводовой части залежи. Третий участок увеличенных мощностей расположен в центральной части Каменного Лога.

Пласт Б₂ характеризуется наибольшей выдержанностью средних значений эффективных мощностей. Мощность пласта увеличивается к крыльям структуры наряду с одновременным возрастанием ее в южном направлении.

В пределах Яринской площади минимальная мощность пласта Б₂ (8 м) отмечена на северной периклинали поднятия, максимальная мощность не превышает 24 м, в то время, как на Каменном Логу она достигает 32,5 м.

На общем фоне локальных изменений мощностей для пласта Б₃, так же как и для Б₂, характерно закономерное возрастание средних их значений в южном направлении. Средние мощности пласта в пределах Яринской площади составляют 14 м. На Каменноложской площади среднее значение мощности пласта составляет 19 м при минимальных - 10 м и максимальных -21-27 м в районе сводовых скважин и скважин южной половины Каменного Лога.

Перемычки между пластами также невыдержаны в мощности. Они то увеличены за счет замещения проницаемых участков пластов плотными разностями, то полностью замещены проницаемыми песчаниками и алевролитами, благодаря чему происходит слияние пластов с образованием окон в перемычках (рис. 1).

Перемычка между пластами Б₁ и Б₂ на Яринской площади более выдержана, чем на Каменном Логу; коэффициент связи этих пластов, как отношение площади, занятой окнами к общей площади залежи, равен для Яринской площади 0,13, а для Каменноложской он достигает 0,23 при максимальных значениях мощностей перемычки соответственно 18 и 12,5 м.

Пласты Б₂ и Б₃ имеют лучшую связь. Для Яринской площади значением коэффициента связанности равно 0,45, а для Каменноложской - 0,55.

Слияние нефтяных пластов в ряде участков на значительной площади обусловило их гидродинамическую связь и наличие единого водо-нефтяного контакта. В связи с этим пласты Б₁, Б₂ и Б₃ представляют собой единую гидродинамическую систему - единую нефтяную залежь.

Однако, как было отмечено для терригенных отложений яснополянского подъяруса, характерны оба вида неоднородности - сложность и прерывистость, с показателями, указывающими на значительно большую неоднородность этих отложений по сравнению с коллекторами объектов разработки других месторождений Волго-Уральской области (см. таблицу).

Показатели неоднородности по нефтяным месторождениям Пермской области, Татарии и Башкирии

Месторождение, площадь	Объекты	Коэффициент расчлененности	Коэффициент песчанистости
Ярино-Каменноложское	С1^2h	5.11	0,59
Каменноложская	С1^2h	6,55	0,67
Яринская	С1^2h	4,82	0,57
Полазнинское	Б1	1,68	0,88
Козубаевское	Б1	2,77	0,70
Лобановское	Б1 + 2	-	0,315
Ромашкинское	Д1	2,51	0,67
Туймазинское	Д111	1,88	0,82
Бавлинское	Д1	1,71	0,87
Шкаповское	Д1	1,75	0,85
Серафимовское	Д1	1,37	0,84
Александровское	Д1	1,85	0,81

Значительная неоднородность пластов яснополянского надъяруса Ярино-Каменноложского месторождения в процессе разработки может привести к неравномерной выработке пластов залежи при их совместной эксплуатации.

Проект разработки Яринской площади и технологическая схема разработки Каменноложской площади составлены ЦНИЛ бывшего Управления нефтяной промышленности Пермского совнархоза и Камским филиалом ВНИГНИ.

Этими проектными документами предусмотрена разработка залежи, как единой гидродинамической системы, с осуществлением поддержания пластового давления путем законтурного заводнения, со вскрытием пластов Б₁, Б₂ и Б₃ единым фильтром и совместными закачкой и отборами из них жидкости.

На Яринской площади добыча нефти начата в 1955 г., закачка воды - в 1957 г.

В настоящее время закачка воды осуществляется через 17 нагнетательных скважин, равномерно расположенных по периметру залежи в объеме 9,7 тыс. м³/сутки.

За время разработки пластовое давление в залежи снижено со 170 до 127,3 am и, несмотря на положительный текущий баланс закачки, еще продолжает снижаться.

Как показали гидродинамические исследования гидропрослушиванием, в районе крутого западного крыла (рис. 2) связь между нефтяной и законтурной частями затруднена и местами отсутствует. По восточному крылу и северной периклинали наличие гидродинамической связи между нагнетательными и эксплуатационными рядами скважин подтверждается ростом или стабилизацией давлений, сопровождаемыми увеличением дебитов ряда скважин. Зона влияния закачки охватывает всю северную часть и восточный борт Яринской площади в районе действия нагнетательных скважин (127, 131, 122, 130). Однако состояние и динамика изменения давлений показывают, что воды, закачиваемой в нагнетательные скважины северной периклинали и восточного крыла, и создаваемых при этом градиентов давлений явно недостаточно для компенсации отбора с центральной и восточной частей залежи в пределах площади.

Исследования глубинными расходомерами и при помощи изотопов содержащихся в водах нагнетательных скважин и дебитомерами в эксплуатационных скважинах показывают, что закачка и отбор по пластам распределяются неравномерно. Анализ геологопромыслового материала убеждает в том, что наихудший баланс характерен для пласта Б₁.

Это привело к резкому увеличению газового фактора в ряде сводовых скважин и некоторому расширению небольшой газовой шапки, имеющейся в пределах Яринской площади, и вынужденной консервации по этим причинам ряда скважин.

На Каменноложской площади добыча нефти начата в 1968 г., закачка воды осуществляется с 1962 г.

Пластовое давление в контуре залежи снижено с первоначального 170 ат до 148,4 ат, темп падения давления за квартал составляет 3,5 ат.

Закачка воды производится в 9 скважин, расположенных на южной периклинали месторождения, в объеме 107 % от текущего отбора по площади и уже привела к появлению зоны влияния закачки, охватывающей ее южную часть.

Результаты исследований глубинными дебитомерами и расходомерами и анализ геолого-промыслового материала показывают, что и в пределах Каменноложской площади вследствие неоднородности строения выработка пластов происходит неравномерно.

Все указанное выше убеждает нас в том, что для улучшения разработки залежи яснополянского надгоризонта Яринской площади и наиболее эффективной реализации схемы разработки Каменноложской площади, для достижения возможностей регулирования процесса разработки закачку воды необходимо производить раздельно по пластам.

Для поддержания и достижения роста давлений в пласте Б₁ Ярино следует осуществлять закачку воды в нагнетательные скважины восточного крыла этой площади, изолировав в них ранее вскрытые пласты Б₂ и Б₃, а в скважины, расположенные в зоне затрудненной гидродинамической связи, - испытать опытную закачку под повышенным давлением.

Для поддержания давления в пластах Б₂ и Б₃ необходимо (раздельно для каждого пласта) освоить под нагнетание расположенные за контурами нефтеносности этих пластов эксплуатационные скважины.

В пределах Каменноложской площади необходимо сразу же произвести раздельную закачку воды по пластам во всех вводимых нагнетательных скважинах и использовать возможности совместно-раздельной закачки. Для упорядочения отбора и контроля за выработкой пластов на Каменном Логу на первом этапе разработки целесообразно вести отбор из пласта Б₁ лишь скважинами первого ряда пологого крыла и южной периклинали, расположенными за контуром нефтеносности пласта Б₂; из пласта Б₂ - скважинами, расположенными за контуром нефтеносности лежащего ниже пласта Б₃ (второй восточный ряд и часть скважин первого западного ряда), а все скважины, находящиеся в пределах контура пласта Б₃ (три центральных ряда), использовать для первоочередной выработки запасов этого пласта.

ЛИТЕРАТУРА

1. Путилов М.Ф., М и щенков И.С., Смирнов П.А. Разработка технологии вскрытия продуктивных пластов водоплавающих залежей и методика изоляции подошвенных вод. Фонды КФ ВНИГНИ, 1963.

2. Семин Е.И. Геологическая неоднородность нефтеносных пластов и некоторые способы ее изучения. Труды ВНИИ, вып. XXXIV. Гостоптехиздат, 1962.

3. Шестакова В.Г. и др. Проект разработки залежи яснополянского подъяруса Яринского месторождения. Фонды Объединения Пермнефть, 1958.

4. Шестакова В.Г. и др. Технологическая схема разработки залежи яснополянского подъяруса Каменноложского месторождения нефти. Фонды Объединения Пермнефть, 1961.

Объединение Пермнефть

Таблица Исходные параметры и проектные данные

	Ярино	Каменный Лог
Проницаемость, мд	150	220
Пористость, %	15	18
Вязкость воды в пластовых условиях, спз	1,0	0,9
Вязкость нефти в пластовых условиях, спз	1,6	1,4
Удельный вес дегазированной нефти	0,820	0,820
Начальное пластовое давление, ат	170	170
Давление насыщения, am	158	158
Давление на контуре нагнетательных скважин, ат	170	170
Давление на забоях эксплуатационных скважин, ат	120	120
Число эксплуатационных рядов	6	5
Количество эксплуатационных скважин	114	110
Сетка размещения эксплуатационных скважин, м	400X400	600X450

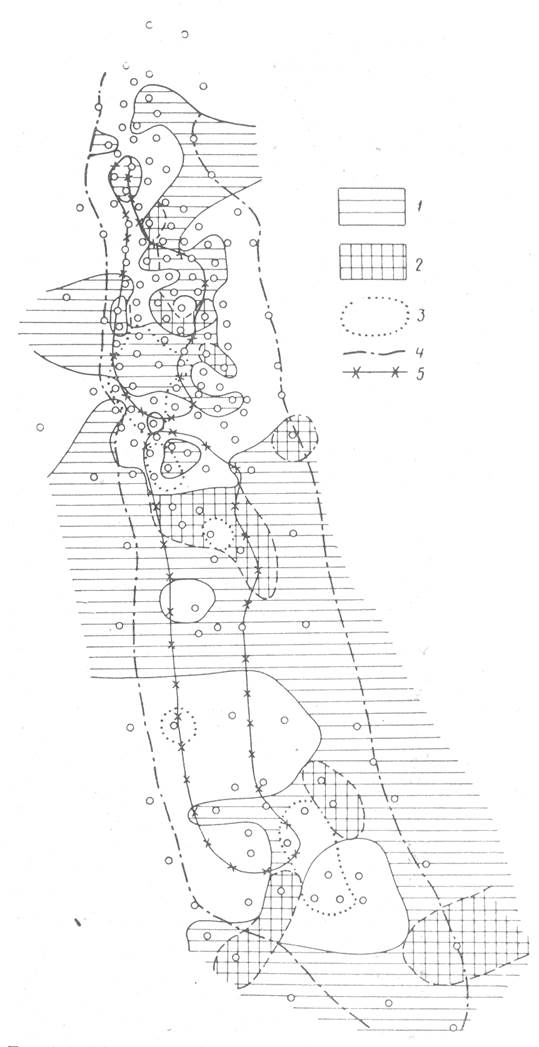

Рис. 1. Карта зон слияния пластов Ярино-Каменноложского месторождения. Составила Т. Г. Алтынцева.

1 - слияние пластов Б₂ и Б₃; 2 - слияние пластов Б₁, Б₂ и Б₃; 3 - распространение пласта Б₄: 4 - внешний контур залежи Б₁: 5- внутренний контур залежи Б₃.

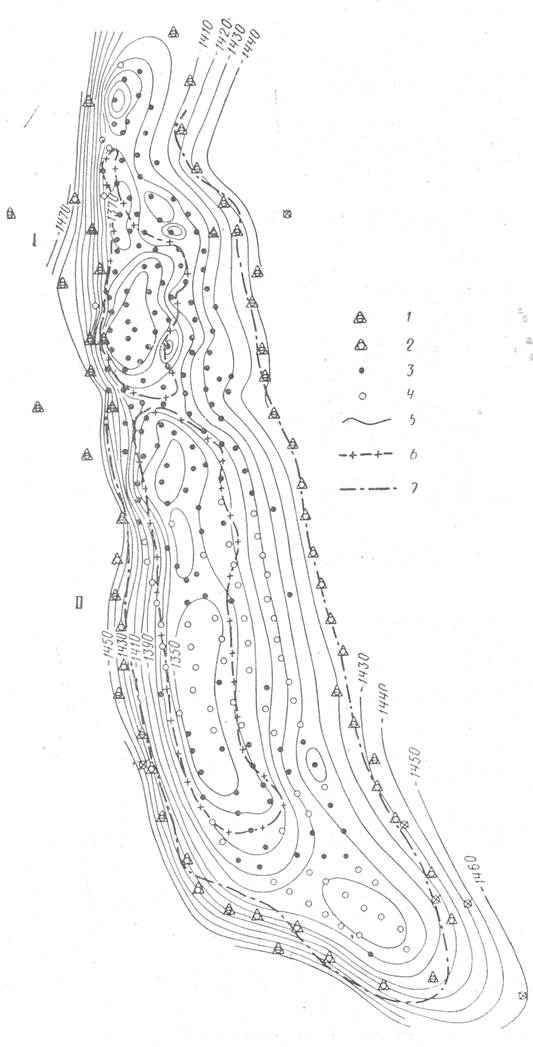

Рис. 2. Ярино-Каменноложское месторождение. Структурная карта по кровле пласта Б₁. Составила О.С. Бивальд.

1 - действующие нагнетательные скважины; 2 - проектные нагнетательные скважины; 3 - действующие эксплуатационные скважины; 4 - проектные эксплуатационные скважины; 5 - изогипсы кровли пласта Б₁; 6 - внутренний контур залежи; 7 - внешний контур залежи. Площади: I - Яринская, II - Каменноложская.
