В северной части бортовой зоны Прикаспийской впадины (Саратовское Заволжье) выполнен значительный объем сейсморазведочных работ, позволивших сделать структурные построения по подсолевой нижнепермской границе. Изучение строения этой границы необходимо как для выявления структур в отложениях нижней перми, нефтегазоносность которых оценивается достаточно высоко, так и для более точного выполнения структурных построений по более, глубоким палеозойским горизонтам.

Определение стратиграфической привязки волн и выдержанности их прослеживания в пределах рассматриваемой территории производится с помощью материалов специальных скважинных исследований: сейсмокаротажа скважин (СК), вертикального сейсмического профилирования (ВСП) и акустического каротажа (АК). На территории Саратовского Заволжья эти исследования выполнены в 99 скважинах (55% общего числа пробуренных к 1981 г. скважин).

Скважины глубокого бурения располагаются крайне неравномерно. В основном они сосредоточены в Ближнем Саратовском Заволжье. В Дальнем Заволжье скважин пробурено значительно меньше. СК, ВСП и АК проведены лишь в 17 скважинах, что для такой обширной территории, безусловно, недостаточно.

Установление приуроченности подсолевой сейсмической границы к определенному стратиграфическому уровню сопряжено со значительными трудностями, связанными со сложностью и изменчивостью геологического строения образований нижней перми в бортовой зоне, а также с неоднозначностью стратиграфического расчленения разреза. Достаточно сказать, что с 1973 по 1980 г. стратиграфические отбивки разреза нижней перми существенно изменились. Расхождения в отбивках подошвы соли колеблются от нескольких метров до 228 м (скв. 3 Пигаревская).

При установлении приуроченности подсолевой волны нами использовалось стратиграфическое расчленение разреза, выполненное в НВНИИГГ [1, 2].

Нижнепермские отложения расчленяются на ассельский, сакмаро-артинский, артинско-кунгурский и кунгурский ярусы. Подсолевая сейсмическая граница связывается в основном с верхами артинско-кунгурского или низами иренского горизонта кунгурского яруса, дробно расчлененных на ритмопачки. В артинско-кунгурском ярусе выделяют восемь ритмопачек, сложенных чередующимися ангидритами и доломитами.

Кунгурокий ярус представлен иренским горизонтом преимущественно галогенного состава, расчленяющимся снизу вверх на семь ритмопачек: балыклейскую, луговскую, погожскую, антиповскую, пигаревскую, долинную, ерусланскую.

За подошву соли специалисты НВНИИГГ [3] принимают чаще всего кровлю гаммаактивного репера, залегающего в подошвенной части балыклейской ритмопачки, или кровлю восьмой пачки, реже отдельные реперы луговской и балыклейской ритмопачек, кровлю и подошву седьмой галитовой пачки.

На геолого-геофизических разрезах, составленных по профилям, пересекающим бортовую зону, представлено строение разреза нижней перми, показана его стратиграфическая расчлененность, выделена подошва соли, приводится скоростная характеристика разреза, на основании которой определены имеющиеся сейсмические (акустические) границы.

На профиле I-I пересекающем бортовой уступ в западной части бортовой зоны, определяемая по перепаду значений пластовых скоростей сейсмическая граница не имеет точного совпадения ни с подошвой соли (за исключением скв. 9 Карпенской), ни с кровлей артинско-кунгурского яруса. Максимальное приближение сейсмической границы к подошве соли отмечается по скв. 3, 2, 4 Ерусланским. Кроме того, здесь прослеживается более глубокая граница, тяготеющая к кровле доломитов сакмарско-артинского возраста. Вблизи бортового уступа сейсмическая граница проходит на 95 м ниже подошвы соли и связана с подошвой седьмой галитовой пачки. Во внутренней части бортовой зоны (скв. 9) возможно получение двух отражений: первое соответствует подошве соли, которая фиксируется на уровне седьмой-восьмой пачки, второе - в середине сакмарско-артинского яруса. По карпенским скважинам кровля сакмарско-артинских отложений не проявляет себя как сейсмическая граница - значения пластовых скоростей вблизи нее не изменяются.

Таким образом, на различном удалении от бортового уступа стратиграфическая приуроченность сейсмической границы меняется. Отклонения от уровня подошвы соли могут достигать 100 м. Картирование ее как единой границы на уровне подошвы соли может привести к выявлению ложных поднятий и прогибов амплитудой до 100 м.

Прослеживание подсолевой границы на уровне кровли сакмарско-артинских отложений возможно лишь на отдельных участках.

По профилю II-II (Ершовское пересечение) сейсмическая граница во внешней части бортовой зоны тяготеет в основном к подошве седьмой-восьмой пачки артинско-кунгурского яруса, т.е. к границе перехода от сульфатно-карбонатных отложений к сульфатным шестой ритмопачки и располагается на 50-60 м ниже подошвы соли ( рис. 1 ). Кроме того, граница проводится и на уровне кровли восьмой пачки (переход от полигалитов к сульфатно-карбонатным отложениям) и совпадает с подошвой соли. Вблизи бортового уступа (скв. 2 Ершовская) сейсмическая граница приурочивается к подошве седьмой галитовой пачки артинско-кунгурского яруса.

Во внутренней части бортовой зоны сейсмическая граница в большинстве случаев совпадает с подошвой соли, соответствующей кровле артинско-кунгурского яруса.

На Ершовском пересечении бортового уступа стратиграфическая приуроченность подсолевой сейсмической границы также меняется. С появлением и увеличением мощности седьмой галитовой пачки сейсмическая граница, соответствующая кровле артинско-кунгурских отложений, спускается к их подошве, что при структурных построениях приводит к появлению в бортовой зоне отдельных резко погруженных участков.

На профиле III-III (Милорадовское пересечение) сейсмическая подсолевая граница по мере приближения к борту меняет свою приуроченность от кровли артинско-кунгурских отложений (восьмая пачка) во внешней части бортовой зоны до подошвы седьмой галитовой пачки этого яруса во внутренней части; совпадение сейсмической границы с подошвой соли не повсеместное (см. рис. 1 ). Кровля сакмарско-артинских отложений как сейсмическая граница проявляет себя только в скв. 7.

При структурных сейсмических построениях на этом участке благодаря картированию подсолевой сейсмической границы на различных стратиграфических уровнях артинско-кунгурского яруса могут создаваться ложные перегибы амплитудой до 100-160 м.

В целом на территории Саратовского Заволжья отклонения подсолевой сейсмической границы от подошвы соли колеблются в широких пределах. В тех случаях, когда сейсмическая граница соответствует восьмой пачке артинско-кунгурского яруса, расхождения в основном не превышают первого десятка метров (скважины западно-ровенские, долинные и т.д.); на некоторых участках они составляют 25-35 м, а по отдельным скважинам достигают 90-135 м. Значительные расхождения наблюдаются там, где сейсмическая граница проходит на уровне середины артинско-кунгурского яруса или по подошве седьмой галитовой пачки этого яруса (скважины карпенские, милорадовские, ершовские и др.). На территории Дальнего Саратовского Заволжья (скв. 6 Южно-Ершовская, 3 Озерская, 3 Пигаревская) расхождения достигают 200-230 м.

На территории Саратовского Заволжья по данным сейсморазведки MOB выполнены структурные построения по горизонту П₁, который в большинстве случаев относят к подошве соли. Сейсмические построения в течение многих лет проверялись бурением. Сопоставление тех и других данных приводится в таблице .

Большие расхождения результатов сейсморазведки и бурения могут быть объяснены чрезвычайной сложностью строения разреза нижней перми, его изменчивостью по территории, что свидетельствует о необходимости комплексирования сейсморазведки с бурением при картировании подсолевой границы.

По имеющимся материалам СК, ВСП, АК проведено районирование территории по стратиграфической приуроченности подсолевой отражающей границы ( рис. 2 ).

При картировании нижнепермской подсолевой границы в бортовой зоне следует учитывать ее разную стратиграфическую привязку и производить структурные построения с учетом проведенного районирования. На территории Ближнего Заволжья допустимо выполнять структурные построения с сечением изогипс 50 м и более. На остальной территории Саратовского Заволжья структурные построения по этой границе должны производиться с сечением изогипс 150- 200 м. Более точное изучение сейсморазведкой строения этой границы возможно только на базе глубокого бурения и специальных исследований СК, ВСП.

1. Нижнепермская галогенная формация. Литология и корреляция / В.С. Белоножко, В.А. Бурунков, С.Б. Файницкий, Ю.А. Писаренко. - В кн.: Литология подсолевого палеозоя Прикаспийской синеклизы. Саратов, 1977, с. 154-160.
2. Результаты корреляции соленосной толщи северо-западной части бортовой зоны Прикаспийской впадины / Ю.А. Писаренко, В.С. Белоножко, В.А. Бурунков и др. - В кн.: Проблемы соленакопления. Т. 2. Новосибирск, 1977, с. 36-39.
3. Щеглов В.Б., Писаренко Ю.А. Особенности строения и латеральной изменчивости состава, коллекторских свойств нижнепермских отложений в зоне развития прибортовых поднятий северо-западной части Прикаспийской впадины. - В кн.: Тезисы докладов Всесоюзного семинара 24- 26 октября 1978 г. Пермь, 1978, с. 29-31.

Таблица

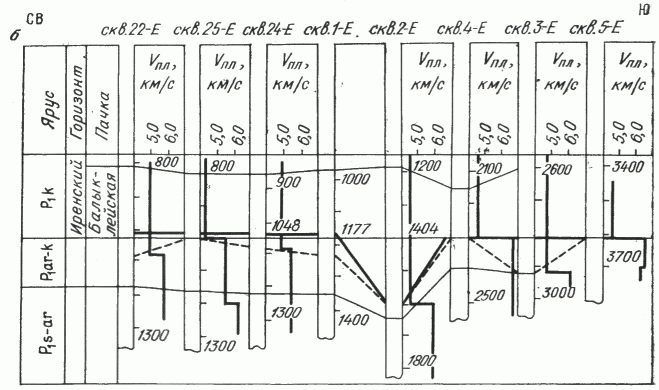

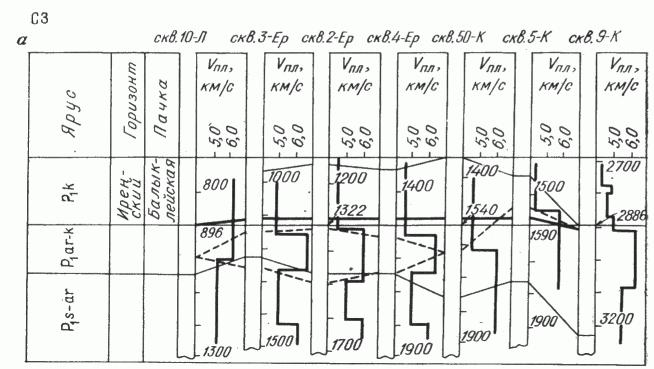

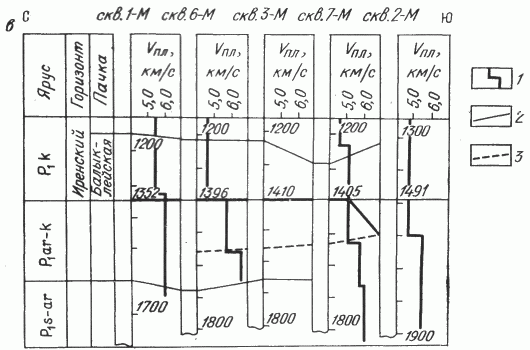

Рис. 1. Схематические сейсмогеологические разрезы по линии I-I (а), II-II (б), Ш-III (в).

1 - кривая значений пластовых скоростей, 2 - подошва соли по данным бурения, 3 - сейсмическая граница

Площади (профили): Л - Любимовская, Ер- Ерусланский, К - Карпенская, Е- Ершовский, М - Милорадовский

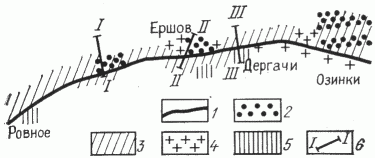

Рис. 2. Карта районирования бортовой зоны Саратовского Заволжья по стратиграфической приуроченности подсолевого отражающего горизонта.

1 - борт Прикаспийской впадины по поверхности подсолевых отложений; районы стратиграфической приуроченности подсолевого отражающего горизонта; 2 - по реперам балыклейской ритмопачки кунгурского яруса; 3 -по кровле восьмой пачки артинско-кунгурского яруса; 4 - по подошве седьмой галитовой пачки артинско-кунгурского яруса; 5 - по границе глубже седьмой галитовой пачки артинско-кунгурского яруса: 6 - линии профилей.
