УДК 553.981.6 |
К методике исследования скважин на газоконденсатность
Ю.М. КОРЧАЖКИН (ВНИИГаз)
С целью получения исходных данных для подсчета запасов газа и конденсата на разведочных площадях проводятся промысловые исследования скважин на газоконденсатность. Применительно к газоконденсатным исследованиям скважины можно разделить на три группы.
К первой группе относятся скважины (рис. 1, кривая 1), работающие с депрессиями до 10 % в интервале дебитов от минимально допустимого (МДД), обеспечивающего вынос образовавшегося конденсата с забоя и из ствола в исследовательскую аппаратуру, до равного пропускной способности используемого при исследовании сепаратора (ПСС). Ко второй - скважины (рис. 1, кривая 2), работающие с депрессиями меньше 10 % при дебитах близких к МДД и с депрессиями больше 10 % при дебитах близких к ПСС. К третьей - скважины (рис. 1, кривая 3), работающие с дебитами газа больше МДД при депрессиях свыше 10 %.
При исследовании скважин первой группы необходимо выполнять следующие условия.
Например, при опробовании разведочной скважины на газоконденсатность используется сепаратор ГСВ-64-600. Паспортная производительность сепаратора при 6,4 МПа равна 340 тыс. м3/сут, при 5 МПа - 280 тыс. м3/сут. При работе по НКТ МДД составляет 160 тыс. м3/сут.
По результатам исследования на продуктивность установлено, что в интервале дебитов 160-280 тыс. м3/сут скважина работает с депрессиями на пласт от 1 до 6 %. Если при работе через 7,5-мм штуцер дебит скважины равен 170 тыс. м3/сут, депрессия на пласт 1,5 %, давление на головке скважины 16,5 МПа, температура 40 °С, то для исследования скважины на газоконденсатность выбирается этот режим.
Перед исследованиями скважина отрабатывалась на 7,5-мм штуцере до стабилизации давления и температуры на устье. Исследования проводились при давлении сепарации 5 МПа, температура в сепараторе была 5°С. В процессе исследования замерялись КГФ и отбирались пробы газа и конденсата под давлением.
Температура проб с момента их отбора до момента обработки в лаборатории не опускалась ниже 15 °С. Таким образом, исследования осуществлялись в полном соответствии с условиями, необходимыми для работы скважин первой группы. Скважины второй группы исследуются на одном режиме - с дебитом газа больше МДД, но с депрессией меньше 10%.
Сначала скважины отрабатываются с выбранным дебитом до стабилизации давления и температуры на устье.
Если устьевое рабочее давление ниже 8 МПа или если при давлении в сепараторе не более 50 % устьевого рабочего сепаратор будет действовать с нагрузкой, выходящей за область его эффективной работы, исследования необходимо проводить при двухступенчатой сепарации газа. В этом случае в первой ступени нужно поддерживать давление равное устьевому.
Например, по результатам исследования скважин на продуктивность установлено, что МДД равен 140 тыс. м3/сут. На 10-мм штуцере скважина работала с дебитом газа равным 150 тыс. м3/сут, при депрессии 7 %. Давление на устье скважины равнялось 8 МПа. Для исследования использован сепаратор ЦСК-160-100.
Для сохранения постоянного дебита газа при исследовании на 10-мм штуцере давление сепарации не должно превышать 4 МПа (т. е. рсеп<=0,5 ргол).
При 4 МПа сепаратор ЦСК-160-100 эффективно работает в интервале дебитов газа 75-120 тыс. м3/сут, т. е. МДД не входит в область эффективной работы сепаратора.
При давлении сепаратора, равном устьевому рабочему (8 МПа), область эффективной работы сепаратора находится в пределах 145-240 тыс. м3/сут, т. е. исследования необходимо проводить при работе скважины с дебитом примерно 150 тыс. м3/сут, замерять КГФ и отбирать пробы при двухступенчатой сепарации газа; давление в первой ступени сепарации необходимо поддерживать равным устьевому рабочему.
Обработка отобранных проб, расчет состава пластового газа и потенциального содержания конденсата для первых двух групп скважин производятся согласно требованиям (Инструкция по исследованию газоконденсатных залежей с целью определения балансовых и извлекаемых запасов конденсата и других компонентов газа. М., Недра, 1973.).
Скважины третьей группы исследуются на газоконденсатность на нескольких (4-5) режимах. Режимы выбираются при анализе результатов исследования скважины на продуктивность. Для данной скважины рассчитывается МДД, строятся графики зависимости:
По графику зависимости Qг=f(Dp) осуществляется выбор четырех-пяти режимов работы скважины, охватывающих интервал депрессий в 30-40 % при дебитах газа от МДД и выше.
При одноступенчатой сепарации газа режим работы скважины задается штуцером, устанавливаемым между фланцами фонтанной арматуры и факельной линией. В сепараторе поддерживается давление, не превышающее 50 % от устьевого.
При двухступенчатой сепарации газа штуцер, определяющий режим работы скважины, устанавливается после сепаратора первой ступени. В последнем поддерживается давление, равное устьевому.
Штуцеры выбираются по графику зависимости dшт=f(Dp).
По графику зависимости Ргол=f(Dp) давление сепарации при исследовании определяется исходя из соотношения Рсеп<=0,5Ргол при одноступенчатой сепарации газа и Рсеп=Ргол при двухступенчатой сепарации.
Замеры КГФ и отбор проб осуществляются на каждом из выбранных режимов.
Во время замера КГФ фиксируется давление на головке и затрубье скважины (Ргол и Рз). По графику зависимости Рз=f(Dp) определяются депрессии на пласт, при которых замерялись КГФ и отбирались пробы.
Для каждого режима работы скважины находятся составы добываемого газа и потенциальное содержание в нем УВ C5+высш., составляются графики зависимости от депрессии потенциала С5+высш. и компонентов газа, П = f(Dp) и Сi =f(Dp). Зависимости экстраполируются до пересечения с осью ординат (Dp=0).
За истинный потенциал С5+высш. и истинную величину данного углеводородного компонента в пластовом газе принимается величина, получаемая пересечением кривой зависимости П=f(Dp) и Сi=f(Dp) с осью ординат. Например, по результатам исследования скважины на продуктивность получены кривые зависимостей:
Рассчитанный МДД для данной скважины равен 155 тыс. м3/сут.
При газоконденсатных исследованиях используется сепаратор ГСВ-64-800 (паспортная производительность 600 тыс. м3/сут).
Из зависимости Qг =f(Dp) видно, что скважина при дебитах газа больше МДД работает с депрессиями от 16 % и выше.
В продукции скважины отмечено присутствие нефти - возрастает плотность конденсата и изменяется его цвет при увеличении депрессии на пласт.
По зависимости dшт=f(Dp) для исследования скважины выбираем штуцеры: 8, 9, 10, 12 и 14 мм. При этом скважина будет работать с дебитами газа соответственна 155, 180, 210, 250 и 270 тыс. м3/сут при депрессиях на пласт примерно 15, 20, 25, 35, 40 %.
По зависимости Ргол=f(Dp) определяем ожидаемые давления на устье скважины. которые будут равны 15,5, 14, 13,2, 10,9 и 8,8 МПа.
Следовательно, при работе в одну ступень в сепараторе необходимо поддерживать давление не более 5 МПа на первых четырех режимах и не более 4,4 МПа на пятом режиме.
На каждом из пяти режимов работы скважины замерены КГФ и отобраны пробы.
Результаты, полученные при исследовании скважины на газоконденсатность, приведены в таблице. По ним составляются графики зависимостей потенциала С5+высш. в добываемом газе от депрессии на пласт и углеводородных компонентов извлекаемого газа (рис. 2).
Экстраполяция кривых (см. рис. 2) до нулевой депрессии даст искомые величины потенциала С5+высш в пластовом газе и состава пластового газа.
Таким обрядом, дифференцированный подход к исследованию скважин различных групп позволит повысить точность полученных результатов, используемых при подсчете запасов газа и конденсата на разведочных площадях.
Поступила 13/I 1981 г.
Результаты исследования скважины на газоконденсатность
Диаметр штуцера, мм |
Депрессия на пласт, % от Рпл |
Потенциал С5+высш. в добываемом газе, г/м3 |
Дебит газа, тыс. м3/сут. |
Состав добываамого газа, мол. % |
||||||||
СН4 |
C2H6 |
С3Н8 |
i-С4Н10 |
n-С4Н10 |
С5+высш. |
N2 |
CO2 |
H2S |
||||
8 |
15,5 |
72 |
152 |
82,85 |
4,36 |
1,88 |
0,30 |
0,52 |
2,00 |
4,02 |
2,61 |
1,46 |
9 |
21 |
64 |
188 |
82.81 |
4,29 |
1,84 |
0.29 |
0,48 |
1,75 |
4,24 |
2,75 |
1,55 |
10 |
26 |
47 |
213 |
82.81 |
4,19 |
1,79 |
0,28 |
0,46 |
1,35 |
4,44 |
2,95 |
1,73 |
12 |
34 |
45 |
249 |
81,32 |
4,31 |
2,03 |
0,31 |
0,67 |
1,28 |
4,84 |
3,30 |
1,94 |
14 |
41 |
48 |
275 |
79,68 |
4.47 |
2,23 |
0,33 |
0.85 |
1,34 |
5.30 |
3,59 |
2,21 |

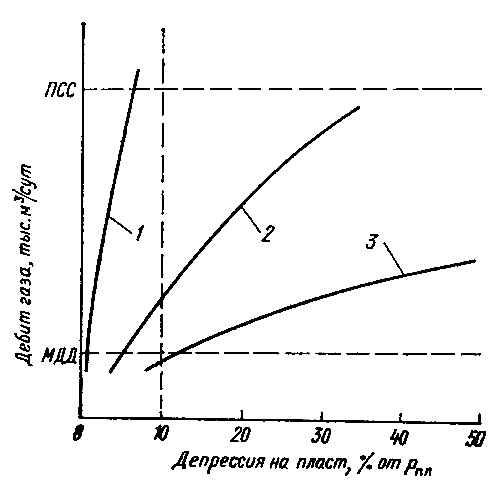

Рис. 1. График зависимости дебита газа от депрессии на пласт для скважин первой (1), второй (2) и третьей (3) групп

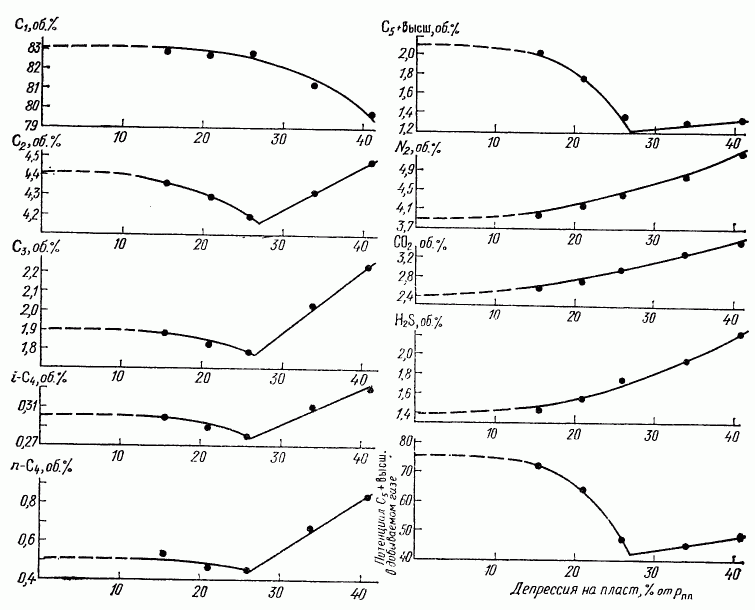

Рис. 2. Графики изменений компонентного состава добываемого газа и потенциала C5+высш. от депрессии на пласт
