УДК 553.982.23.052(571.1)

Размещение ловушек выклинивания в основных нефтегазоносных комплексах Западной Сибири

В.Н. ВЫСОЦКИЙ, А.И. СИДОРЕНКОВ, В.Д. ПИКУЛЕВИЧ, А.Г. МАЛЫХ (ЗапСибНИГНИ)

В Западной Сибири к настоящему времени выявлена 331 залежь УВ, в том числе в нижне-среднеюрских отложениях - 84, в оксфордских - 98, в берриас-валанжинских - 42, в валанжин-готеривских - 67 и в готерив-аптских - 40. Все они в той или иной мере осложнены латеральными экранами.

Для оценки их пространственного распределения в осадочном чехле плиты нами исследованы плотности распространения литологических, стратиграфических и смешанных ловушек в мезозойских нефтегазоносных отложениях провинции. В результате построены соответствующие карты по основным нефтегазовмещающим осадочным комплексам: нижне-среднеюрскому, верхнеюрскому (без баженовского горизонта), берриас-валанжинскому, валанжин-готеривскому и готерив-аптскому, которые приводятся в данной работе в виде схем. На них были вынесены линии и зоны замещения псаммито-алевритовых пород комплексов, горизонтов и их основных пластов глинистыми разностями.

Оригинальность этих карт заключается в том, что они несут количественную информацию о размещении ловушек в исследуемых отложениях и могут быть использованы при проведении научно-методических работ по оценке перспектив нефтегазоносности, связанных с неантиклинальными залежами УВ.

Построение карт производилось по методике, описанной в работе [1].

Суть методики заключается в следующем. Территория Западно-Сибирской нефтегазоносной провинции условно разбивалась на равные площади. Для центра каждой из них рассчитывался коэффициент плотностей распределения неструктурных ловушек, представляющий собой отношение суммарной площади ловушек выклинивания по рассматриваемому стратиграфическому интервалу к расчетной площади. Между расчетными точками методом интерполяции проводились изолинии искомых коэффициентов.

При расчете коэффициентов были учтены установленные и прогнозируемые ловушки, с которыми исследователи (В.Н. Бородкин, В.С. Бочкарев, Е.Е. Даненберг, В.Г. Елисеев, А.Е. Еханин, Н.X. Кулахметов, Г.П. Мясникова, Г.И. Плавник, А.И. Сидоренков, В.Т. Слепцов, А.П. Соколовский, В.И. Шпильман, Н.С. Ясович и др.) связывают залежи УВ. Площадь их определялась по контуру, ограниченному линией экрана и замкнутой изолинией, соответствующей реальному или предполагаемому ВНК и ГВК.

По величине рассматриваемого коэффициента, нефтегазовмещающие комплексы мезозоя Западной Сибири районируются на три категории: с высокими (более 0,1), средними (от 0,1 до 0,01) и низкими (менее 0,01) его значениями. Нами построены карты плотностей распределения ловушек, осложненных литологическими экранами.

Рассмотрим подробнее распределение коэффициента плотности по отдельным осадочным комплексам Западно-Сибирского нефтегазоносного бассейна.

Нижне-среднеюрский нефтегазоносный комплекс включает отложения тюменской свиты и ее аналогов. Для него характерно широкое распространение структурно-стратиграфических и структурно-литологических залежей УВ (84). Они наблюдаются в пластах-коллекторах, залегающих на породах фундамента (Юф - Фестивальная, Чебачья, Вартовско-Соснинская, Южно-Алясовская, Мулымьинская и другие площади), в средней (Ю5-6-7 - Северо-Казымская, Верхтарская и др.) и верхней части исследуемой толщи (Ю2, Ю3). Наибольшее число выявленных залежей УВ, как известно, приурочено к кровле рассматриваемого комплекса и связано с продуктивным пластом Ю2. Среди них Пунгинская, Трехозерная, Толумская, Останинская, Мыльджинская, Федоровская, Вартовско-Соснинская, Западно-Минчимкинская, Южно-Ледовая, Новопортовская, Тазовская и другие площади.

Расчеты коэффициентов плотностей литологических ловушек позволяют провести следующую зональность. Земли со значениями коэффициента более 0,1 тяготеют к Казымскому, Сургутскому, Вартовскому, Межовскому, Пудинскому, Александровскому и Надымскому районам ( рис. 1 , а). Коэффициент плотности ловушек здесь достигает 0,38.

Участок, оконтуренный изолинией 0,01 (0,01-0,1) на рассматриваемой карте обширен и включает большинство нефтегазоносных областей (Приуральская, Ямальская, Гыданская, Надым-Пурская, Среднеобская, Фроловская, Каймысовская, Васюганская нефтегазоносные области).

Верхнеюрский комплекс. Основная нефтегазоносность этого комплекса связана с продуктивным горизонтом Ю1. Последний часто расчленяется на несколько пластов (Ю11, Ю12, Ю13, Ю15). Однако наибольшее число залежей УВ приурочено к верхнему пласту Ю11. В Приуральской нефтегазоносной области этому горизонту соответствуют пласты группы П1.

В рассматриваемом комплексе широкое распространение имеют залежи нефти и газа, осложненные литологическими или стратиграфическими экранами. К настоящему времени таковых выявлено 99. Среди них большая часть имеет достаточно крупные размеры: Березовская, Тетеревская, Лонтыньяхская, Казанская, Останинская, Лугинецская, Мыльджинская, Хохряковская, Коголымская, Вэнгапурская, Губкинская и др.

Высокие значения коэффициентов плотностей литологических ловушек (более 0,1) фиксируются в Приуральской, Среднеобской, Надым-Пурской, частично Каймысовской и Пур-Тазовской нефтегазоносных областях ( рис. 1 , б). Они достигают 0,54 в Вэнгапурском районе.

Земли, для которых значения расчетных коэффициентов составляют 0,1-0,01, прослеживаются широкой зоной с юга на север, в пределах Каймысовской, Васюганской, Надым-Пурской, Усть-Енисейской, Ямальской, Гыданской, частично Фроловской и Пур-Тазовской нефтегазоносных областей и узкой полосой вдоль западного обрамления Западно-Сибирской плиты (Приуральская область).

Максимальное число залежей, осложненных стратиграфическими экранами, приурочено к Приуральской нефтегазоносной области (Деминская, Алясовская, Озерная, Мулымьинская, Даниловская, Мортымьинская и другие площади).

Залежи нефти и газа, осложненные литологическими экранами, в большинстве случаев приурочены к линиям регионального замещения песчано-алевритовых пород продуктивного пласта Ю1 (Моисеевская, Лонтыньяхская, Катыльгинская, Первомайская, Аэросейсмическая, Матюшкинская, Февральская, Ореховская, Ермаковская, Ватинская, Покамасовская, Поточная, Ватьеганская, Большая Котухинская, Вэнгапякутинская, Губкинская и другие площади).

Берриас-валанжинский нефтегазоносный комплекс включает продуктивные пласты ачимовской толщи (БВ19-БВ22, БС16-БС22, БП16-22, НП10 и их аналоги). Наибольшим распространением пользуются залежи нефти, локализующиеся в ловушках литологического и структурно-литологического типа. К настоящему времени в этой толще выявлено 42 залежи, осложненные литологическими экранами (Салымская, Правдинская, Малобалыкская, Южно-Балыкская, Карамовская, Конитлорская, Тагринская, Западно-Таркосалинская, Новопортовская, Северо-Урьевская и другие площади).

В большинстве случаев залежи приурочены к линиям регионального замещения отдельных пластов или групп пластов. Линии замещения пород-коллекторов пластов BC16-22 имеют ветвистое строение. К ним приурочены залежи нефти на Верхнесалымской, Салымской, Конитлорской, Кочевской, Коголымской, Итурской и Коллективной площадях (основная ветвь), Федоровской, Коголымской и других площадях (второстепенная, рис. 2 , а).

Залежи литологического и структурно-литологического типа, приуроченные к продуктивным пластам БB19-БВ22, тяготеют к линии замещения пород-коллекторов существенно глинистыми разностями. Она прослеживается с юга на север в пределах Северо-Урьевской, Аганской, Ваньеганской, Варьеганской, Тагринской, Вэнгапурской, Вэнгаяхинской и Западно-Таркосалинской площадей. Значения коэффициентов плотностей литологических ловушек здесь в отдельных случаях достигают 2,47. Зоны с широким развитием залежей литологического типа (более 0,1) распространены во внутренних частях Васюганской, Среднеобской, Надым-Пурской, частично Пур-Тазовской, Фроловской, Каймысовской областей ( рис. 2 , а). Участки, характеризующиеся коэффициентом 0,1-0,01, имеют несколько более широкое распространение и включают. Пудин-ский, Межовский, Каймысовский, Демьянский, Салымский, Сургутский, Сильгинский, Ярудейский, Си-доровский, Танамский, Предтаймырский и Гыданский нефтегазоносные районы и Ямальскую область.

Валанжин-готеривский нефтегазоносный комплекс. В его разрезе выделяется до 19 продуктивных пластов. При этом этаж нефтегазоносности очень велик и соответствует полному разрезу рассматриваемой толщи. Залежи УВ наблюдаются как в подошве (уренгойская), так и в кровле (северо-покурская, усть-балыкская и др.) толщи.

Рассматриваемый комплекс представляет собой самый интересный объект в связи с поисками литологических экранированных залежей УВ. К настоящему времени в перечисленных продуктивных пластах выявлено 67 залежей, осложненных литологическими экранами. В большинстве случаев они тяготеют к зонам регионального замещения продуктивных пластов БВ10 (Мыльджинская, Самотлорская, Тагринская, Варьеганская, Тарасовская площади), БВ8 (Северо-Покурская, Покачевская, Ватьеганская, Повховская, Вэнгапурская и т. д.), БС10 (Южно-Балыкская, Малобалыкская, Усть-Балыкская, Западно-Сургутская, Южно-Сургутская, Федоровская, Холмогорская, Пульпуяхская и т. д.) и БС6 (Малосалымская, Салымская и др.). Перечисленные зоны замещения пластов имеют субмеридиональное простирание и извилистые в деталях очертания.

В разрезе отчетливо проступает одна закономерность, заключающаяся в кулисообразном расположении пластов-коллекторов. Зона замещения продуктивных пластов постепенно смещается с востока на запад, от пласта БВ16, залегающего в подошве комплекса, до пласта БС0 в кровле [3].

Описанные выше закономерности строения валанжин-готеривского комплекса обусловили своеобразную конфигурацию изолиний на карте плотностей распределения литологических ловушек.

Зоны, оконтуренные изолинией 0,1, простираются с юга на север и имеют извилистую форму в пределах Васюганской, Среднеобской, Надым-Пурской, Ямальской, Гыданской и частично Пур-Тазовской нефтегазоносных областей ( рис. 2 , б).

Земли с более низкими значениями коэффициента (0,1-0,01) концентрически зонально окаймляют рассмотренные выше.

Фроловская, Каймысовская и Пайдугинская нефтегазоносные области характеризуются низкими значениями коэффициента плостностей ловушек выклинивания (менее 0,01).

Готерив-аптский нефтегазоносный комплекс.

К настоящему времени залежи УВ, осложненные литологическими экранами, выявлены преимущественно в Среднеобской нефтегазоносной области. Наиболее крупные приурочены к площадям: Верхнесалымской, Салымской, Правдинской, Малобалыкской, Мамонтовской, Усть-Балыкской, Быстринской, Ай-Пимской и др.

Конфигурация линий замещения пород-коллекторов отдельных пластов готерив-аптской толщи в пределах отдельных площадей имеет очень сложные очертания. К настоящему времени с уверенностью можно проследить зону регионального замещения песчано-алевритовых пород всей рассматриваемой толщи и некоторых продуктивных пластов (AB1, AB7, АС8, АС9).

Высокие и средние значения коэффициента плотностей распространения ловушек выклинивания (от 0,27 до 0,01), рассчитанные для готерив-аптских отложений, фиксируются в Среднеобской, Ямальской, Гыданской и частично Усть-Енисейской, Надым-Пурской, Фроловской нефтегазоносных областях.

Земли, характеризующиеся значениями рассматриваемого коэффициента менее 0,01, тяготеют к Приуральской, Каймысовской, Васюганской, Пайдугинской, частично Фроловской, Усть-Енисейской и Пур-Тазовской областям ( рис. 3 ). Здесь вероятность обнаружения ловушек выклинивания и зон латерального замещения продуктивных горизонтов очень низкая.

В дальнейшем на картах плотностей распределения ловушек литологического типа нами были подсчитаны площади их развития, характеризующиеся граничными величинами коэффициентов (более 0,1; 0,1-0,01; менее 0,01) в условных единицах. При сопоставлении их по названным показателям установлены следующие закономерности.

Площади зон на схемах, картируемых изолинией 0,01, закономерно сокращаются снизу вверх по разрезу от нижне-среднеюрского до готерив-аптского комплекса, образуя при этом следующий ряд цифр: 11,2-11,0- 10,2-7,1-4,6 усл. ед. Так, на карте, построенной для нижне-среднеюрского комплекса, ловушки выклинивания распространены практически во всех нефтегазоносных областях, в верхнеюрском комплексе - в пределах внутренних, наиболее погруженных частей Западно-Сибирского нефтегазоносного бассейна и частично в Приуральской области.

Конфигурация полей региона, ограниченных изолинией 0,01 коэффициентов, рассчитанных для толщ берриаса-валанжина и валанжина-готерива близка к описанной выше, но здесь на западном борту осадочного бассейна отсутствуют экранированные ловушки. На карте, построенной для готерив-аптского комплекса перспективная зона имеет вид узкой полосы, прослеживаемой с юга на север.

Сопоставление объектов исследования по величинам полей, ограниченных изолинией 0,1, позволило построить их по убыванию в следующий ряд: берриас-валанжинский - валанжин-готеривский - верхнеюрский - готерив-аптский - нижне-среднеюрский (6,2-2,3-2,1-1,2-1,0 усл. ед.).

Отмеченная тенденция сохраняется И при сравнении нефтегазоносных комплексов по максимальным значениям расчетных коэффициентов. Наиболее высокие из них характерны для отложений берриаса - валанжина (0,83). Закономерное снижение названного параметра происходит в ряду комплексов: берриас-валанжинский - валанжин-готеривский - готерив-аптский (соответственно 0,83-0,68- 0,54-0,38-0,27 усл. ед.).

Детальный анализ рассмотренных карт позволяет на данной стадиии зученности Западносибирского осадочного бассейна выделить берриас-валанжинский, валанжин-готеривский и верхнеюрский нефтегазоносные комплексы как первоочередные объекты для постановки поисково-разведочных работ с целью выявления экранированных залежей УВ. Весьма интересным объектом являются и нижне-среднеюрские отложения. Но имеющаяся информация недостаточна для картирования стратиграфических уровней и зон максимальной локализации залежей УВ рассматриваемого типа.

При этом необходимо учитывать, что наибольшее количество залежей УВ, осложненных литологическими экранами, тяготеют к зонам регионального замещения пород-коллекторов существенно глинистыми разностями, морфология которых часто очень сложна, как это имеет место для пластов БС10 и БС11 в пределах Сургутского свода. Поэтому перспективной на обнаружение ловушек выклинивания следует считать всю зону, примыкающую к линиям регионального выклинивания.

СПИСОК ЛИТЕРАТУРЫ

  1. Высоцкий В.Н., Пикулевич В.Д. Оценка плотностей распределения неструктурных ловушек в юрском и неокомском нефтегазоносных комплексах Западной Сибири. – Труды ЗапСибНИГНИ, 1980, вып. 160, с. 64-67.
  2. Геология нефти и газа Западной Сибири /А.Э. Конторович, И.И. Нестеров, Ф.К. Салманов и др. М., Недра, 1975.
  3. Сидоренков А.И., Высоцкий В.П., Валюженич З.Л. Некоторые закономерности размещения литологически экранированных залежей углеводородов в валанжин-готеривских отложениях Западной Сибири. - Труды ЗапСибНИГНИ, 1978, вып. 132, с. 24-31.

Поступила 16/XII 1981 г.

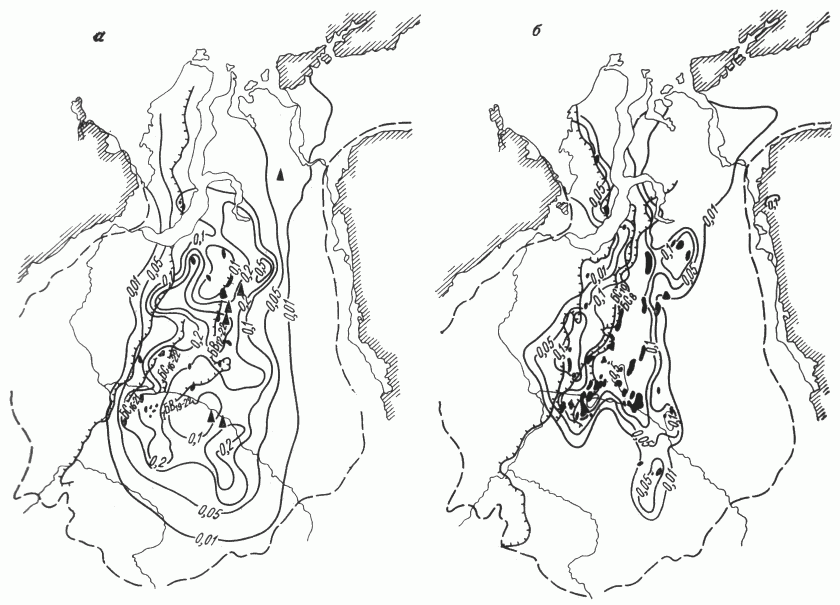

Рис. 1. Схема плотностей распределения ловушек выклинивания в нижне-среднеюрском (а) и верхнеюрском (б) нефтегазоносных комплексах Западной Сибири. Составили В.Н. Высоцкий (а, б), В.Д. Пикулевич (б), В.Н. Злобин (б), А.И. Сидоренков (б), Г.П. Мясникова (б), 1980.

1 - изолинии плотностей распределения литологических ловушек; 2 - выявленные неструктурные залежи УВ; 3 - нефтепроявления; 4 линии выклинивания коллекторов в нефтегазоносных комплексах; 5 - обрамление; 6 - внешний контур исследуемого района

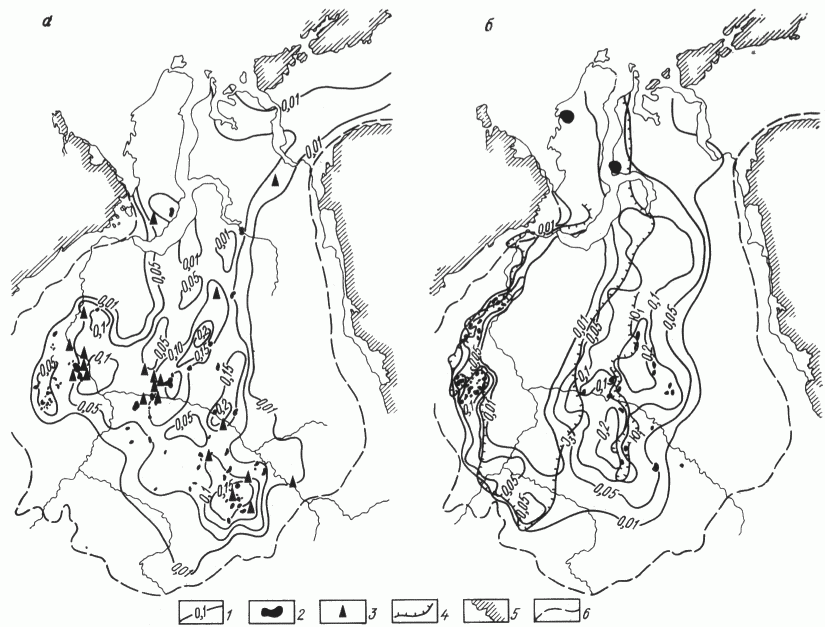

Рис. 2. Схема плотности распределения ловушек выклинивания в берриас-валанжинском (а) и валанжин-готеривском (б) нефтегазоносных комплексах Западной Сибири. Составили В.Н. Высоцкий (а, б), А.И. Сидоренков (а, б), В.Н. Злобин (а, б), А.Е. Еханин (б).

Усл. обозн. см. на рис. 1

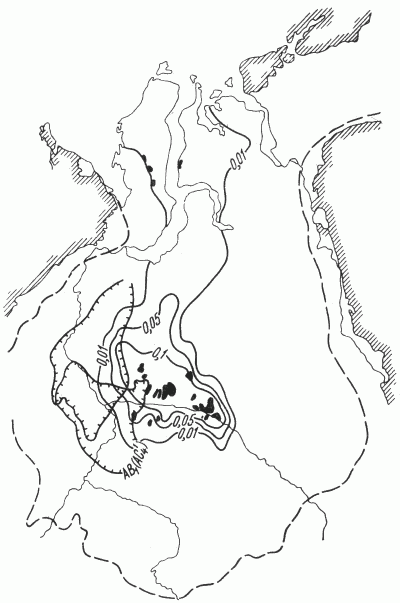

Рис. 3. Схема плотностей распределения ловушек выклинивания в готерив-аптском нефтегазоносном комплексе Западной Сибири. Составили В. Н. Высоцкий, А. И. Сидоренков, В. Н. Злобин.

Усл. обозн. см. на рис. 1
