Бассейнам осадконакопления присущи фациальные изменения, обусловливающие формирование литолого-стратиграфических и палеогеоморфологических ловушек. Последующие тектонические движения усложняют картину геологического строения бассейнов, а также создают новые неантиклинальные ловушки типа тектонически экранированных. Таким образом, присутствие в пределах Мангышлакской нефтегазоносной области неантиклинальных ловушек - явление закономерное. Несомненно, что значение неантиклинальных ловушек на Мангышлаке станет со временем соизмеримо со значением ловушек антиклинального типа, однако обнаружение их - задача очень сложная. Поиски могут быть эффективными лишь при высокой степени развития техники и методики геофизических работ, тщательном изучении литологии разреза, особенностей тектонического развития во времени и т. д.

На Мангышлаке с целью поисков неантиклинальных ловушек проводятся сейсморазведочные, гравиметрические, магнитометрические, работы, скважинные сейсмические и акустические и специальные сейсмические исследования в плане прогнозирования геологического разреза. Сейсморазведка проводится только методом общей глубинной точки со следующими, наиболее эффективными для наших условий параметрами: система наблюдений асимметричная, кратность 24, число сейсмоприемников на канал - до 26, число скважин в группе на ПВ 15-18, максимальное расстояние взрыв - прибор 3550 м. Гравиметрические работы обеспечивают точность определения аномалий Буге, равную ±0,06 мГл, сечение отчетных карт через 0,2 мГл. Работы ПГР осуществляются пока в рамках освоения программ интерпретационного этапа и методик. В последнее время широкое развитие получили работы, связанные со сбором банка данных по промыслово-геофизическим методам АК, СК, ВСП и другой геолого-геофизической информации. Первичный геофизический материал обрабатывается на ЭВМ БЭСМ-4М и ЕС-1040. Проведенный комплекс работ дал первые геологические результаты: получены сведения о существовании неантиклинальных ловушек в различных участках региона ( рис. 1 ).

На Мангышлаке известны следующие типы неантиклинальных ловушек: литологические, биогермные тела, зоны выклинивания и тектонического экранирования, гранитные интрузии.

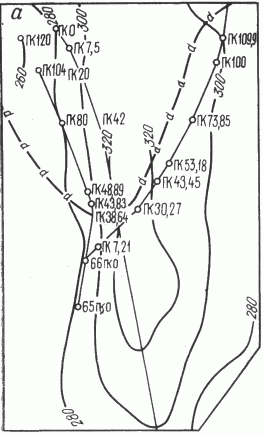

К литологическим ловушкам относится площадь Коса Ада ( рис. 2 , а). Здесь обнаружена ловушка, связанная с палеодельтой в отложениях олигоцена. В разрезе олигоцена сейсморазведочными работами прослежена 300-метровая толща пород, внутри которой локализуются наклонные отражающие площадки, характерные для отложений древних дельт. Об этом свидетельствуют результаты амплитудного и скоростного анализа отражений в кровле и подошве упомянутой толщи. Амплитуда отражения в кровле толщи в зоне распространения косой слоистости возрастает относительно соседних участков, что говорит о фациальной изменчивости в этом районе. Зоне распространения косой слоистости соответствует понижение сейсмической скорости от отражения в подошве толщи, что также свидетельствует о наличии здесь песчаного дельтового массива. В общем, характер волнового поля на временных разрезах аналогичен таковому на известных примерах распространения дельтовых отложений.

К литологическим ловушкам относится и площадь Бурмаша ( рис. 2 , б), где в результате литологического анализа и попластовой корреляции каротажного материала обнаружено русло палеореки.

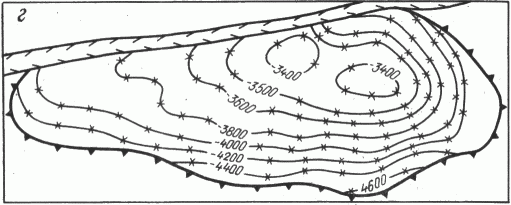

Полученная геолого-геофизическая информация указывает на наличие на Мангышлаке рифогенных построек ( рис. 2 , в, г). На северном борту Жаз-гурлинской депрессии в доюрской толще отмечено несколько участков с аномальной волновой картиной на временных разрезах, аналогичной таковой на временных разрезах по профилям, пересекающим известные рифовые тела. Здесь запись волны, отраженной от карбонатов кровли среднетриасовых отложений, приобретает интерференционный характер, запись осложняется короткими осями синфазности, фиксируется клиновидное примыкание к опорному горизонту, непосредственно под аномальным полем следятся горизонтальные отражающие площадки.

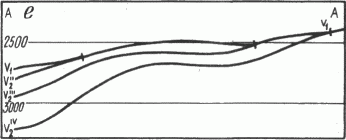

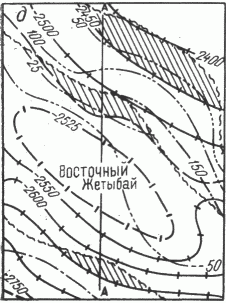

Характер залегания доюрских отражающих горизонтов и особенности разрывной тектоники позволили в пределах Узень-Жетыбайской ступени выделить неантиклинальные ловушки, связанные с зоной выклинивания и тектоническим экраном. Представителем первого типа неантиклинальных ловушек является Восточный Жетыбай ( рис. 2 , д, е). Здесь ряд отражающих горизонтов, приуроченных к карбонатам среднего триаса, выклинивается к глинистой толще нижней юры, создавая благоприятные условия для скопления нефти. Контуры выклинивания надежно установлены с помощью густой сети профилей, отработанной в плане пространственной сейсмики. К неантиклинальным ловушкам типа тектонически экранированных относится Западный Тасбулат ( рис. 2 , ж). Эта вытянутая в широтном направлении структура заключена между двумя тектоническими нарушениями. Амплитуда северного дизъюнктива порядка 200 м, южного - 600 м.

Наиболее интересный тип неантиклинальной ловушки выявлен в последнее время в Песчаномысско-Ракушечной зоне, на площади Оймаша ( рис. 2 , з). После сейсморазведки на территории мыса Песчаного была проведена высокоточная гравиметрическая съемка. Обнаружилось парадоксальное, нехарактерное для платформенных структур, явление: поднятиям Оймашинскому, Песчаномысскому, Северо-Ракушечному отвечают отрицательные остаточные аномалии силы тяжести. Предположение о разуплотнении пород здесь вследствие развития дизъюнктивных нарушений несостоятельно из-за конфигурации аномалий. Предположение о солянокупольной природе аномалий явно противоречит представлениям о тектонике Западного Казахстана. Мы пришли к выводу, что отрицательные аномалии силы тяжести на Песчаномысско-Ракушечном своде связаны с внедрением в толщу сланцев и граувакковых пород палеозоя и низов триаса менее плотных кислых пород - гранитоидов. Вскоре этому предположению нашлось подтверждение: скв. 9 Оймаша, затем скв. 12 и 10 под туффитами среднего триаса вскрыли толщу гранитов.

В скв. 11, 17 Оймаша под туффитами среднего триаса вскрываются породы, не встреченные в разрезах скв. 9, 10, 12. Эти отложения представлены преимущественно граувакками, сланцами, аргиллитами, сильнометаморфизованными породами очень крепкими, более плотными, чем граниты. Вскрытая мощность их превышает 400 м, тем не менее, гранитного комплекса в скв. 11, 17 нет.

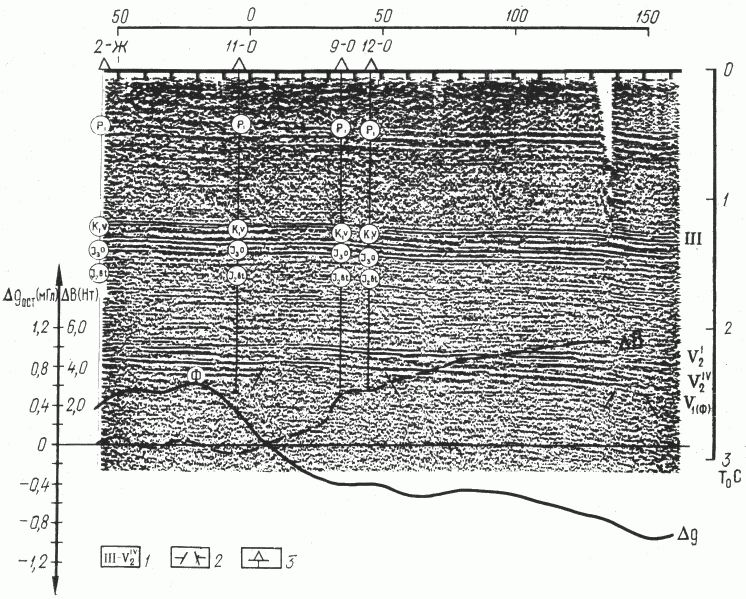

По программе прогнозирования геологического разреза трестом в опытном порядке отработан профиль 43 ( рис. 3 ). Обнаружен очень важный факт: на временном разрезе ниже всюду уверенно прослеживаемого отражающего горизонта V₂^IV протягиваются от нулевого пикета отражающие границы, обрывающиеся в районе скв. 11 и вновь появляющиеся в районе ПК 50. Зону отсутствия отражающих горизонтов ниже V₂^IV, соответствующую Оймашинскому поднятию, мы связываем в комплексе с данными гравиразведки и бурения с наличием здесь внедрившейся в платформенный чехол гранитной интрузии. Были просмотрены другие сейсмопрофили в этом районе. В результате оказалось возможным приблизительно оконтурить гранитное тело.

В феврале 1981 г. в скв. 12 на Оймаше из интервала 3726-3773 м, представленного выветрелыми гранитами и положительно охарактеризованного ранее пластоиспытателем на трубах, получен мощный фонтан нефти. Ранее в этой же скважине из интервала 3810-3850 м получен слабый приток нефти и газа. Таким образом, сейчас можно с большой степенью уверенности говорить о том, что на Оймаше открыт новый для Мангышлака тип залежей - неантиклинальный, приуроченный к коре выветривания гранитных интрузий. Характерно, что таких участков, имеющих признаки гранитных интрузий, в пределах Песчаномысско-Ракушечного свода обнаружено еще несколько.

При поисках подобных неантиклинальных ловушек большая роль должна быть отведена магнитометрии. Из результатов анализа физических свойств пород по данным аэромагниторазведки известно, что в осадочном чехле Мангышлака отсутствуют породы, обладающие повышенной намагниченностью; по величине магнитной восприимчивости дифференцируются лишь породы фундамента. Следовательно, для районирования фундамента по составу кроме гравиразведки должен быть эффективным аэромагнитный метод исследования. По данным наземной магниторазведки повышенной точности, проведенной на отдельных профилях в пределах Песчаномысского свода, отмечается наличие аномалий, имеющих обратную корреляционную связь с аномалиями силы тяжести, что можно объяснить присутствием среди немагнитных карбонатно-сланцевых пород фундамента гранитных интрузивных тел, обладающих намагниченностью.

На Мангышлаке открыты три нефтегазовых месторождения, связанные с ловушками неантиклинального типа. Это Западный Тасбулат (тектонически экранированная ловушка в толще триаса), Бурмаша (литологическая ловушка в отложениях средней юры, связанная с палеоруслом), Оймаша (ловушка в выветрелых гранитах в теле гранитной интрузии).

На 1/1 1982 г. в фонде подготовленных к бурению структур находятся две неантиклинальные ловушки - Восточный Жетыбай и Пионерская, в фонде выявленных - семь ловушек, связанных с рифогенными образованиями, палеодельтой, тектоническими экранами.

Таким образом, уже сейчас имеется фронт работ для детального изучения неантиклинальных ловушек геофизическими методами и оценки их нефте-газоносности с помощью бурения.

Программа работ по поискам и разведке ловушек неантиклинального типа в одиннадцатой пятилетке планирует производство региональных опытно-методических, поисковых и детальных геофизических работ, а также поисково-разведочного бурения по основным перспективным направлениям, предусмотренным комплексным проектом геолого-поисковых работ на 1981 - 1985 гг.

Региональное сейсмопрофилирование будет проведено на п-ове Бузачи. Здесь уже отработан региональный профиль, свидетельствующий о возможности обнаружения на территории неантиклинальных ловушек, связанных с выклиниванием триасовых и палеозойских горизонтов. Вся территория Мангышлака в 1982 г. будет покрыта аэромагнитной съемкой, представляющей особую ценность при распознавании неоднородностей в фундаменте, в частности гранитных интрузий.

В пределах Узень-Жетыбайской ступени и северного борта прогиба в текущей пятилетке планируется отработка полигонов для совершенствования параметров методики работ и опробования новых методических приемов. В отличие от опытно-методических работ в традиционном плане, предусматривающем период от 2 до 5 лет, опытно-методические работы будут проведены в плане, разработанном трестом, - это так называемая методика врезок. Суть заключается в том, что в пределах участка, перспективного для обнаружения неантиклинальных ловушек, несколько профилей протяженностью 20-30 км каждый разбивают на участки по 7-10 км и отрабатывают сейсмопартией в такой последовательности: первый участок - стандартной производственной методикой, второй - с применением новых методических приемов, третий - стандартной методикой и т. д. Преимущества и недостатки новых методических приемов в сравнении со стандартной методикой устанавливаются при этом достаточно хорошо.

Для поиска и оконтуривания ловушек, связанных с биогермами, на уже имеющемся материале будут проведены работы по изучению закономерностей изменения скоростных параметров, интенсивности частотного состава колебаний по профилям и разрезу.

На южном борту Южно-Мангышлакского прогиба получены очень интересные данные о строении палеозойской толщи отложений. Они свидетельствуют о наличии здесь крупных по протяженности и амплитуде дизъюнктивных нарушений, создающих условия для образования ловушек неантиклинального типа. Кондиционность отражений в толще палеозоя невысока, поэтому здесь планируется более широкое опробование новых методических приемов, в частности на базе 72-канальной сейсмостанции намечается отработка системы общего профиля.

В Песчаномысско-Ракушечной зоне предусматриваются как опытно-методические, так и производственные геофизические работы.

В 1983 г. все сейсмопартии будут иметь цифровые сейсмические станции. Переоборудованию должно предшествовать создание полигонного профиля. Такой профиль предполагается разместить в районе Оймаши на базе двух глубоких скважин, исследованных ВСП и АК.

Поиски неантиклинальных ловушек в отложениях юры и триаса будут проводиться в Сегендыкской и Жазгурлинской депрессиях и на Южном Устюрте.

При поисках и разведке неантиклинальных ловушек большое значение будет иметь прогнозирование геологического разреза на основании данных цифровых сейсмостанций. В комплексе с мощным программным обеспечением эти работы позволяют на основе кинематического и динамического анализа волнового поля определять не только условия залегания, но и литологический состав пород, а также решать задачи сейсмостратиграфии.

Согласно комплексному проекту на 1981-1985 гг., глубокое поисково-разведочное бурение на неантиклинальные ловушки будет продолжено на площадях Западный Тасбулат и Оймаша. Кроме того, буровые работы будут развернуты на площадях Баканд, Пионерская и Коса Ада.

Всего в одиннадцатой пятилетке на поиски и разведку неантиклинальных ловушек предусмотрен объем бурения, составляющий 26 % общего объема по объединению, а прирост запасов нефти и газа по ним должен достичь соответственно 35 и 50 % планируемого.

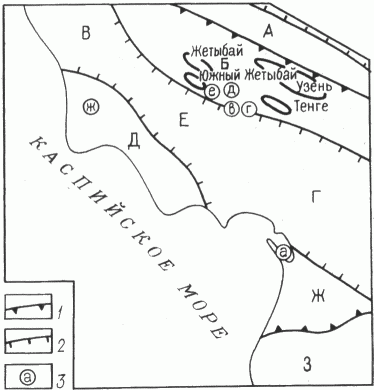

Рис. 1. Обзорная схема.

Границы тектонических элементов: 1 - I порядка, 2 - II порядка; 3 - подготовленные неантиклинальные ловушки. Тектонические элементы: А - Беке-Башкудукский вал, Б - Жетыбай-Узеньская ступень, В - Сегендыкская депрессия, Г - Жазгурлинская депрессия, Д - Песчаномысско-Ракушечный свод, Е - Карагиинская седловина, Ж - Аксу-Кендерлинская ступень, З - Карабогазский свод. Площади: а - Коса Ада, б - Бурмаша, в - Баканд, г - Пионерская, д - Восточный Жетыбай, е - Западный Тасбулат, ж -Оймаша

Рис. 2. Типы неантиклинальных ловушек.

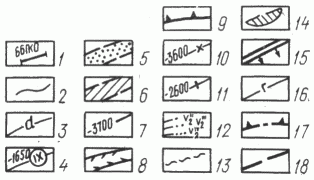

Площади: а - Коса Ада; б - Бурмаша; в - Баканд; г - Пионерская; д - Восточный Жетыбай; е - разрез по линии А-А; ж - Западный Тасбулат; з - Оймаша. 1 - сейсмические профили; 2- изопахиты между горизонтами А и В, олигоцен, м; 3- граница распространения дельтовых отложений; 4 - изогипсы по кровле IX продуктивного горизонта, м; 5 - зона максимальных значений песчанистости; 6 - зона пониженных значений песчанистости; 7 - изогипсы по доюрским отражающим горизонтам, м; 8 - зоны потери корреляции; 9 - контуры предполагаемых рифов; 10 - изогипсы поверхности предполагаемого рифа, м; 11- изогипсы по V отражающему горизонту, м; 12 - изопахиты между V и доюрскими отражающими горизонтами, м; 13 - линии выклинивания доюрских отражающих горизонтов; 14 - контуры вероятных стратиграфических экранированных ловушек; 15 - тектонические нарушения; 16 - контур отрицательной гравиметрической аномалии; 17 - контур гранитного массива, по данным сейсморазведки; 18 - предполагаемые малоамплитудные нарушения

Рис. 3. Временной разрез по профилю 43.

1- отражающие горизонты; 2 - перерыв в корреляции горизонтов VI; 3 - разведочные скважины
