УДК 550.8.023 |
Моделирование остаточной водонасыщенности методом капилляриметрии при нагрузках, близких к пластовым
Б.И. ТУЛЬБОВИЧ, В.Г. МИХНЕВИЧ, 3.Р. БОРСУЦКИЙ (ПермНИПИнефть)
Повышение достоверности моделирования остаточной водонасыщенности пород-коллекторов - актуальная задача. Ее решение позволит более точно оценивать коэффициент нефтенасыщенности при подсчете запасов нефти в залежи и более правильно прогнозировать показатели разработки месторождения. Кроме того, от точности моделирования остаточной водонасыщенности зависит правильность лабораторных исследований электрических и акустических свойств пород-коллекторов, а также вытеснения нефти различными агентами.
Ранее было проведено сопоставление величин коэффициента остаточной водонасыщенности (Ко.в), определенных для одних и тех же образцов породы прямым методом (при отборе керна на известково-битумном растворе) и косвенным методом полупроницаемой мембраны [3]. Установлено, что Ко.в, особенно для коллекторов, сложенных известняками, определенные этими методами, существенно отличаются друг от друга.
Причинами этого могут служить испарение флюидов при хранении, фильтрация бурового раствора в керн и оттеснение остаточной воды, различие строения порового пространства и свойств поверхности песчаников и известняков, а также то, что условия моделирования остаточной водонасыщенности отличаются от естественных.
Для приближения лабораторных условий к естественным необходимо, прежде всего, воспроизвести нагрузки, действующие на породу-коллектор в пласте. От них существенно зависят важнейшие характеристики структуры порового пространства породы - размеры пустот и вид распределения этих пустот по размерам [2]. Вполне естественно предположить, что эти характеристики могут значительно влиять на Ко.в. Помимо воспроизведения нагрузки на образец породы, интересно изучить зависимость Ко.в от градиента давления, при котором образуется остаточная водонасыщенность.
С целью решения указанных задач в лаборатории физики нефтяного пласта ПермНИПИнефти создано устройство, позволяющее воспроизвести горизонтальную и вертикальную нагрузки (в отличие от [1]), действующие на породу в пластовых условиях (см. рисунок ).
Моделирование остаточной водонасыщенности производится одновременно в пяти образцах породы диаметром 22 мм и высотой 30 мм. Горизонтальное давление передается через эластичную манжету, в которую помещены образец и полупроницаемая мембрана. Крышка устройства может вертикально перемещаться, в ней могут двигаться поршни, создающие осевое давление на каждый образец. Полупроницаемая мембрана установлена на проницаемую керамическую пластинку. В качестве полупроницаемой мембраны, по рекомендации Ю.А. Афиногенова [1], были испытаны малопроницаемые пластинки терригенных и карбонатных пород. Однако из-за их трещиноватости, неоднородности и слабой механической прочности в дальнейшем использовали пористую керамическую плитку, поверх которой помещали насыщенную в 4 н. растворе NaCl целлофановую пленку. Горизонтальную (боковую) нагрузку поддерживали равной 15 мПа, вертикальную - 20 мПа, давление вытеснения с помощью пресса создавали за одну ступень, меняя его в разных опытах от 0,1 до 0,5 мПа. Продолжительность опыта определяли по прекращению выделения воды из образцов, обычно она не превышала 60-80 ч.
Описанное устройство может быть использовано также для изучения структуры порового пространства, в частности малопроницаемых пород, а также для анализа влияния разноосных давлений (близких к пластовым) на распределение поровых каналов по размерам.
Были исследованы 16 песчаников и известняков девонских, нижне- и среднекаменноугольных отложений ряда месторождений Пермской области. Всего выполнено более 100 опытов. В таблице приведены средние значения Ко.в для различных условий моделирования. Результаты опытов показывают, что при моделировании остаточной водонасыщенности в атмосферных условиях использование керосина или воздуха в среднем дает близкие результаты. При этом, однако, есть образцы, отличающиеся по Ко.в на 50 %. Если Ко.в определяется в атмосферных условиях, то в опыте целесообразнее использовать в качестве вытесняющей жидкости керосин или модель нефти.
Сравнение Ко.в, полученных при давлении вытеснения 0,1 мПа в одном случае при атмосферных условиях, а в другом - при близких к пластовым, показывает, что известняки и песчаники реагируют на разноосную нагрузку не одинаково. Для известняков среднее отношение Ко.в при разноосной нагрузке к аналогичной величине без нагрузки близко к 1. В случае песчаников указанное отношение для отдельных образцов и средние значения этого отношения в большей степени отличаются от 1, и в общем Ко.в при разноосной нагрузке меньше на 15 %. Возможно, это связано с относительным уменьшением доли мелких пор и каналов вследствие нагрузки на образец.
Увеличение давления вытеснения до 1,5 мПа приводит, как и следовало ожидать, к уменьшению Ко.в, что характерно для песчаников и известняков. Предельное давление вытеснения при моделировании остаточной водонасыщенности, очевидно, следует устанавливать индивидуально, снимая для каждого образца кривую капиллярного давления и рассматривая асимптоту кривой к оси давлений.
Полученные результаты свидетельствуют о необходимости учета пластовых условий при моделировании остаточной водонасыщенности, особенно для терригенных пород. Устройство, созданное для этой цели, надежно в работе, достаточно просто в изготовлении. Оно может быть рекомендовано для изучения остаточной водонасыщенности и структуры порового пространства пород-коллекторов в условиях, близких к пластовым.
СПИСОК ЛИТЕРАТУРЫ
Поступила 23/III 1982 г.
Моделирование остаточной водонасыщенности методом капилляриметрии при различных условиях
Месторождение |
Скважина/образец |
Возраст |
Коэффициент пористости, % коэффициент проницаемости, мкм2 |
Вытеснение при атмосферных условиях |
Капилляриметр высокого давления с разноосной нагрузкой, керосин |
||||||
Воздух |
Керосин |
||||||||||
D р=0,1 мПа |
D p=0,2 мПа |
D р=1,5 мПа |
|||||||||
D р =0,18 мПа |
D р=0,1 мПа |
||||||||||
Ко.в1 |
Ко.в2 |
Ко.в3 |
Ко.в4 |
||||||||
Карбонатные породы |
|||||||||||
Ножовское |
102/12 |
Т |
18,0/0,0251 |
17,7/3* |
11,7/3 |
14,7/2 |
12,0/3 |
9,4/3 |
1,51 |
1,26 |
0,53 |
Губановское |
131/12 |
C2b |
12,0/0,1110 |
20,3/2 |
19,2/3 |
20,2/3 |
23,3/2 |
14,6/6 |
1,06 |
1,05 |
0,72 |
Кокуйское |
89/1 |
C2b |
13,1/0,0012 |
39,3/3 |
36,3/3 |
36,2/3 |
1,08 |
1,00 |
|||
Павловское |
40/102 |
C2kv |
14,2/0,0097 |
23,6/4 |
23,4/3 |
22,0/4 |
1,00 |
0,94 |
|||
Караморское |
276/2 |
C2vr |
17,6/0,3590 |
25,2/3 |
19,1/4 |
15,4/2 |
1,32 |
0,81 |
|||
Ножовское |
88/32 |
Т |
11,9/0,0099 |
30,1/1 |
8,0/4 |
0,26 |
|||||
Ножовское |
77/1 |
C2b |
8,0/0,0012 |
51,2/1 |
27,9/4 |
0,54 |
|||||
Среднее 1,19 |
1,01 |
0,51 |
|||||||||
Терригенные породы |
|||||||||||
Чашкинское |
27/49 |
D3kn |
5,0/0,0018 |
25,9/3 |
14,0/4 |
9,1/3 |
7,1/2 |
5,2/3 |
1,85 |
0,65 |
0,20 |
Ножовское |
88/42 |
D3kn |
17,4/0,0247 |
16,8/2 |
12,5/3 |
10,0/3 |
11,1/1 |
7,3/3 |
1,34 |
0,80 |
0,43 |
Ножовское |
94/41 |
D3kn |
17,0/0,0597 |
17,5/2 |
14,1/4 |
18,8/3 |
10,3/3 |
1,24 |
1,33 |
0,57 |
|
Кокуйское |
80/24 |
C1jsp |
18,8.0,1065 |
10,8/2 |
18,7/3 |
15,8/4 |
14,3/1 |
7,0/4 |
0,58 |
0,84 |
0,65 |
Чашкинское |
27/57 |
D3kn |
9,1/0,0011 |
68,2/4 |
58,2/3 |
51,4/4 |
47,0/2 |
20,8/3 |
1,17 |
0,89 |
0,30 |
Шеметинское |
138/19 |
C1jsp |
7,7/0,0263 |
19,1/1 |
17,5/3 |
9,4/2 |
7,4/2 |
1,09 |
0,54 |
0,39 |
|
Кокуйское |
85/24 |
C1jsp |
11,5/0,0113 |
52,2/3 |
30,7/4 |
30,6/1 |
22,6/1 |
0,59 |
|||
Шеметинское |
138/39 |
C1jsp |
11,0/0,0473 |
18,8/2 |
5,2/2 |
0,28 |
|||||
Бардинское |
78/18 |
D3kn |
17,0/0,0012 |
12,6/2 |
12,2/4 |
14,3/3 |
15,3/2 |
9,3/3 |
1,03 |
1,17 |
0,74 |
Среднее |
1,08 |
0,85 |
0,44 |
* В числителе - значение остаточной водонасыщенности, в знаменателе - число опытов, по которым проведено усреднение.

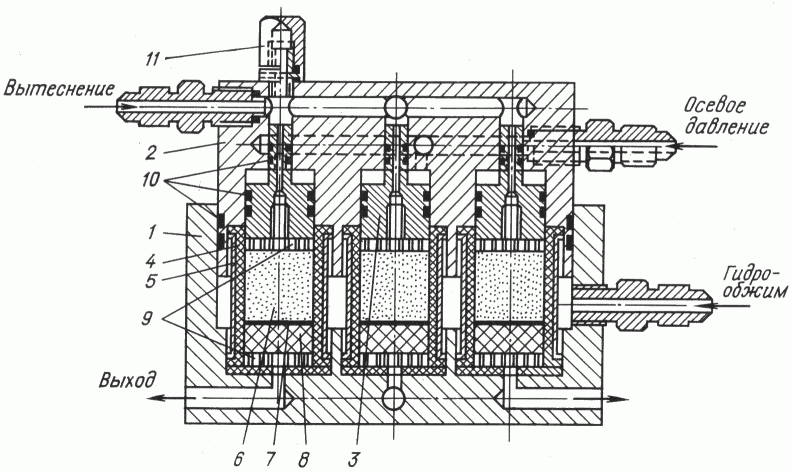

Капилляриметр для моделирования остаточной водонасыщенности и изучения структуры порового пространства пород-коллекторов при нагрузках, близких к пластовым.
1-корпус; 2-крышка; 3 - поршни для создания осевого давления; 4 -эластичная манжета для создания бокового давления; 5 - металлическая перфорированная обойма; 6 - образец, 7 - целлофановая пленка насыщенная 4 н. раствором NaCl; 8-керамическая проницаемая пластинка; 9 - фторпластовые перфорированные прокладки; 10- уплотнительные резиновые кольца; 11 - штуцер для стравливания воздуха при подготовке к опыту
