УДК 550.822.3.552+53

К методике определения проницаемости по воздуху нефтенасыщенных пластов

Т.Е. ДАНИЛОВА, Е.А. ЮДИНЦЕВ (ТатНИПИнефть)

Известно, что продуктивность нефтенасыщенных пластов зависит от их проницаемости. Поэтому точное определение ее имеет большое практическое значение. Ранее [1,2] нами была предложена объемная (к объему породы) нефтенасыщенность , тесно связанная с проницаемостью нефтенасыщенных пластов продуктивного горизонта ДI не только в пределах Ромашкинского месторождения, но и во всех месторождениях на востоке Татарии. Это было показано на достаточно представительном керновом материале, позволившем провести комплексное исследование нефтенасыщенных пластов как природных геологических тел. По разрезам пластов через каждые 5-10 см были изучены литолого-петрографическое строение пластов, их неоднородность и коллекторские свойства. Новые данные анализа керна из пластов-коллекторов подтвердили тесную связь (r=0,9) объемной нефтенасыщенности  с проницаемостью пластов, достаточно полно охарактеризованных керном (рис. 1).

В отделе промысловой геологии ТатНИПИнефти Н.X. Зинатуллиным по результатам интерпретации материалов ГИС были определены пористость и нефтенасыщенность примерно 120 пластовых пересечений. Нами были сопоставлены величины объемной нефтенасыщенности, полученные по результатам лабораторного исследования керна и интерпретации материалов ГИС. Следует оговориться, что пористость и проницаемость некоторых нефтенасыщенных пластов, содержащих прослои сыпучих, слабо сцементированных разностей, по керну несколько занижены, так как эти разности не анализировались. Наоборот, параметры средненизкопроницаемых пластов по керну могут быть в ряде случаев завышены, поскольку не всегда отбирались на анализ образцы из непродуктивных прослоев, залегающих между нефтенасыщенными. Анализ соотношения величин объемной нефтенасыщенности, определенных по керну и ГИС (рис. 2), показывает, что для пластов с проницаемостью более 0,9 мкм2 значения  ниже значений  на 30-40 %. Для пластов с проницаемостью менее 0,2 мкм2 наблюдается обратная картина. В этом случае расхождение достигает 20 %. Для основной массы пластов величины  и  совпадают удовлетворительно, т. е. отличие их в обе стороны редко превышает 10 %. Очевидно, расхождения, о которых говорилось выше, могут быть обусловлены погрешностями оценки как по ГИС, так и по керну. В данной работе не ставилась задача анализировать эти причины. Здесь мы констатируем, что из-за расхождений величин  проницаемость, определенная указанными методами, будет существенно отличаться. Поэтому для более точной оценки проницаемости пластов рекомендуется зависимость между объемной нефтенасыщенностью и проницаемостью, определенными соответственно по ГИС и по керну (рис. 3). Зависимость построена для нефтенасыщенных пластов, имеющих вынос керна не менее 70 %. По оси абсцисс откладываются величины объемной нефтенасыщенности, рассчитанные как произведение пористости в долях и нефтенасыщенности в процентах от объема пор. По оси ординат в логарифмическом масштабе откладывается абсолютная проницаемость по воздуху тех же пластов по результатам анализа керна. Зависимость описывается уравнением

Несмотря на меньшую тесноту связи по сравнению с зависимостью, представленной на рис. 1, в данном случае можно добиться большей сходимости значений проницаемости нефтенасыщенных пластов, определенной по ГИС и по керну.

Таким образом, предлагаемая нами зависимость между объемной нефтенасыщенностью и проницаемостью позволяет с наименьшей ошибкой определять абсолютную проницаемость по воздуху нефтенасыщенных пластов, пройденных без отбора керна.

СПИСОК ЛИТЕРАТУРЫ

1.      Данилова Т.Е., Юдинцев Е.А. Разделение нефтенасыщенных пластов кыновско-пашийского возраста на группы по продуктивности на основе промыслово-геофизических параметров. - Геология нефти и газа, 1981, № 7, с. 48-60.

2.      Результаты подсчета запасов нефти на основе применения предлагаемой классификации пластов-коллекторов/Т.Е. Данилова, И.М. Долженкова, Ю.С. Порман, И.Б. Розенберг.- Труды ТатНИПИнефти. Бугульма. 1978, вып. 38, с. 42-48.

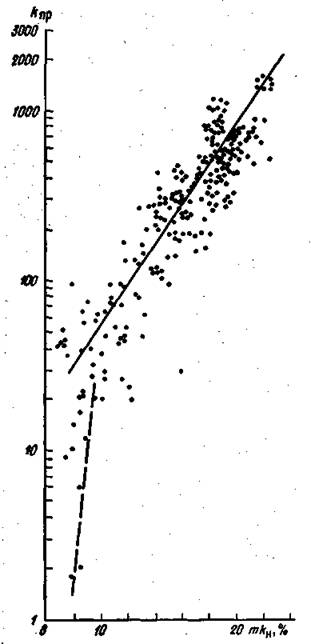

Рис. 1. График статистической зависимости между объемной нефтенасыщенностью и проницаемостью нефтенасыщенных пластов по керну

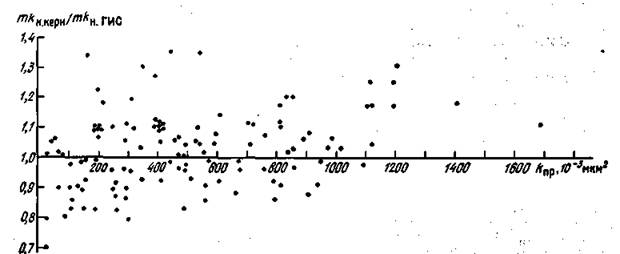

Рис. 2. Соотношение объемных нефтенасыщенностей (к объему породы), определенных по керну и по ГИС

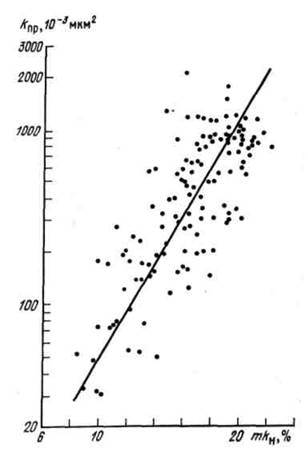

Рис. 3. График статистической зависимости между объемной нефтенасыщенностью (по ГИС) и проницаемостью нефтенасыщенных пластов (по керну)
