УДК 550.832(470.51) |
Повышение эффективности ГИС при разведке и доразведке нефтяных месторождений в Удмуртской АССР
Р.Р. ХАЙРЕТДИНОВ, Т.В. ХИСМЕТОВ (Татнефтегеофизика)
Значительным резервом поддержания достигнутых темпов добычи нефти в Удмуртии являются доразведка и ввод в эксплуатацию новых горизонтов, в частности малоизученных сложного строения карбонатных коллекторов каширско-подольского горизонта.
На долю каширско-верхнекаменноугольного комплекса приходится примерно 10 % прогнозных запасов в республике (Проворов В.М., Сосланд С.Л., Килейко Е.С. Основные направления поисково-разведочных работ на нефть в Удмуртской АССР, Кировской и Ульяновской областях.- Геология нефти и газа, 1982, № 10, с. 1-4.). Результаты испытаний коллекторов в открытом стволе свидетельствуют об их достаточно высокой продуктивности. Так, при испытании интервалов 935-945 и 990-997 м в скв. 3791 Ельниковской средние дебиты нефти составили соответственно 18,2 и 17,3 м3/сут, интервала 919-924 м в скв. 64 Ельниковской - 50,5 м3/сут. Промышленные притоки нефти получены также и на ряде других площадей. Тем самым доказана высокая перспективность каширско-подольских отложений, однако выявление и изученность залежей, содержащихся в них запасов пока значительно отстают от требуемого уровня разработки.
В решении этих проблем важное значение имеет существенное повышение информативности ГИС.
Отложения каширского и подольского горизонтов представлены преимущественно известняками и доломитами с редкими и маломощными прослоями аргиллитов и алевролитов. По всему разрезу отмечаются включения пирита, гипса, ангидрита и кремнистых зерен. Каналами для фильтрации пластового флюида служат как первичные (межгранулярный тип пористости), так и вторичные (порово-каверновый, реже порово-каверново-трещинный тип пористости) пустоты в монолите породы.
По данным газового каротажа в отложениях подольского горизонта (на Ельниковской месторождении) выделяется от одного-двух (скв. 3557, 2761) до восьми-девяти (скв. 2760, 2950) слабонасыщенных нефтью пропластков с газосодержанием до 2,6-8,4 % (скв. 2762, 3582). По ЛБА шлама определен битум типа СБА, концентрация которого достигает 3,5-5,7 % (скв. 3714, 3574).
Данные раздельного анализа газа (РАГ) проб жидкости, отобранных из перспективных интервалов, характеризуются обычно 5-6-компонентным углеводородным составом газа, относительное содержание метана колеблется от 1 до 15 %.
В отложениях каширского горизонта выделяется от одного (скв. 3557, 3574) до четырех-пяти (скв. 2775, 2593) нефте- и слабонасыщенных прослоев. Суммарные газопоказания против коллекторов, включающих УВ, меняются от 0,1-0,48 (скв. 3603, 2934) до 2-8% (скв. 3595, 3710).
Резкая литологическая неоднородность, сочетание различных типов коллекторов и несовершенство применяемой технологии вскрытия продуктивных интвервалов не позволяют с достаточной степенью достоверности выделять пласты-коллекторы в каширско-подольских отложениях по данным только стандартного комплекса ГИС.
Заметим также, что небольшое число испытаний в стволе (КИИ-146) и низкая представительность кернового материала также не позволяют провести их уверенную увязку с результатами стандартного комплекса ГИС.
Внедрение в практику ГИС новых современных методов, таких, как ЯМР, АК, ИНК, позволило бы более уверенно выявлять наличие коллекторов на этом участке разреза, а также оценивать характер их насыщения.
В качестве примера рассмотрим результаты комплексных исследований (электрокаротаж, ИК, KB, РК, АК, ЯМК) по скв. 64 Ельниковской (рисунок), проведенных при окончательном каротаже (забой 1430 м) через 11 -12 дней после вскрытия каширско-подольских отложений бурением.
По данным ЯМК с
учетом повышенных показаний индекса свободного флюида - ИСФ (заштрихованы на
рисунке) выделяется большое число пластов-коллекторов. Интервал 919- 924 м, при
испытании которого КИИ-146, как уже отмечалось, был получен приток нефти
дебитом 50 м3/сут, характеризуется высокими сопротивлениями по ИК.,
повышенными значениями ИСФ по ЯМК, значительной кавернозностью и
трещиноватостью (повышенные значения коэффициента затухания
и интервального времени
по АК). С учетом этих
признаков для дальнейшего опробования интервалы 898-899, 900,6-902, 912-914,
928,8-930, 932,8-934,6, 973,4-976 и особенно 1006,4-1012,6 м представляют
наибольший интерес, хотя оценка характера насыщения самого нижнего интервала,
как и некоторых других, затруднена ввиду возможного искажения величин кажущихся
сопротивлений в прискважинной зоне коллекторов. Как правило, промежуточный
каротаж каширско-подольских отложений не производится, а значительный разрыв
(около 10 дней) между временем их вскрытия и исследования электрокаротажем
обусловливает низкий уровень достоверности оценки насыщения коллекторов.
В этих условиях существенно важную информацию можно получить с помощью ИНК. Исследования этим методом в комплексе со стационарным НГК были выполнены через 14 мес после обсадки скважины колонной. С учетом принятых критериев интерпретации данных ИНК и НГК (сравнение дифференциальных параметров Iинк/ Iнгк) против основных рекомендованных выше к опробованию интервалов отмечаются положительные приращения значений ИНК над НГК на нормализованных кривых нейтронного каротажа. Это дает основание считать рекомендованные интервалы нефтеносными.
Кроме того, на нормализованных кривых ИНК и НГК положительные приращения отмечаются против интервалов 892-895, 998,8-1000,8 м, характеризующихся отсутствием сигнала ИСФ по замеру ЯМК. Возможно, эти прослои соответствуют коллекторам, подвергшимся значительной кольматации в прискважинной зоне к моменту проведения исследований, или же положительные приращения обусловлены литологическими особенностями пород (доломитизация, загипсованность и т. д.).
Необходимо отметить также, что в недостаточной мере для условий Удмуртии изучены время и особенности расформирования зоны проникновения фильтрата. Эти обстоятельства обусловливают необходимость проверки результатов вышеуказанного комплекса ГИС данными прямых методов исследования- газовый каротаж, сверлящие керноотборники.
В скв. 3654 и 64 Ельниковских как характер залегания каширско-подольских отложений, так и применяемый комплекс ГИС и условия вскрытия пластов практически идентичны. Несмотря на значительное удаление скважин друг от друга (3 км), основные реперы и коллекторы в обеих скважинах неплохо коррелируются между собой.
В скв. 3654 в
интервалах 996-997,2, 1008-1010,8, 1034-1035,6, 1049-1052, 1069-1074, 1087-1088
м выделяются породы, характеризующиеся низкими показаниями НГК, повышенными значениями
параметра
(по АК),
приточность по ЯМК против них не фиксируется; положительные приращения
показаний ИНК над НГК в этих прослоях не выявлены. Эти интервалы по
сопоставлению с данными керна и шлама соответствуют так называемым «мучнистым»
доломитам. По данным КО ВНИГНИ, породы при пористости до 30 % обладают крайне
низкой проницаемостью, В случае значительной раскрытости трещин, соединяющих
межфрагментарные поры (возрастание значений
,
по АК), литологические разности могут быть
приточными.
Таким образом, только применение расширенного комплекса ГИС позволяет выделять в разрезе каширско-подольских отложений коллекторы, оценить характер их насыщения и разделить их по литотипу. С учетом сложившихся условий бурения и разработки в Удмуртии целесообразна реализация следующей методики разведки и доразведки нефтеносных коллекторов в каширско-подольских отложениях.
1. В пределах каждого куста в центральной вертикальной скважине каширско-подольские отложения необходимо вскрывать бурением на качественном глинистом растворе, непосредственно после вскрытия производить промежуточный каротаж, включающий стандартные методы ГИС, ЯМК, АК; газовый каротаж выполнять с начала бурения скважины; по его результатам с учетом данных расширенного комплекса ГИС намечают объекты для испытания на КИИ-146; оценивают наличие промышленных коллекторов нефти.
2. При положительных результатах работ с пластоиспытателями в других скважинах куста стандартный комплекс при окончательном каротаже дополняется методами ЯМК и АК; с учетом данных полного комплекса ГИС, а также результатов межскважинной корреляции выделяются интервалы, представляющие интерес для испытания через колонну (каширско-подольские отложения в этих скважинах вскрываются на ЕВС, промежуточный каротаж не производится).
3. В скважинах эксплуатационного фонда доразведка должна вестись на основе применения комплекса импульсных и стационарных нейтронных методов радиометрии и последующего испытания перспективных пластов пластоиспытателями типа КИИ-95; целесообразно безотлагательное проведение исследовательских работ по уточнению времени расформирования зоны проникновения пресного фильтрата глинистого раствора в коллектор; разновременные нейтронные исследования, как показывает опыт работ в Татарии и Башкирии, позволяют повысить эффективность выделения коллекторов; минерализация пластовых вод каширско-мячковского комплекса, по данным И.Н. Шестовой, Л.С. Табаксблат, составляет 243-279 г/л, что также благоприятствует проведению ИНК в отложениях каширского и подольского горизонтов.
Указанные рекомендации целесообразно использовать и в условиях сложно построенных коллекторов семилукско-бурегских отложений, нефтепроявления из последних были отмечены на ряде площадей в Удмуртии.

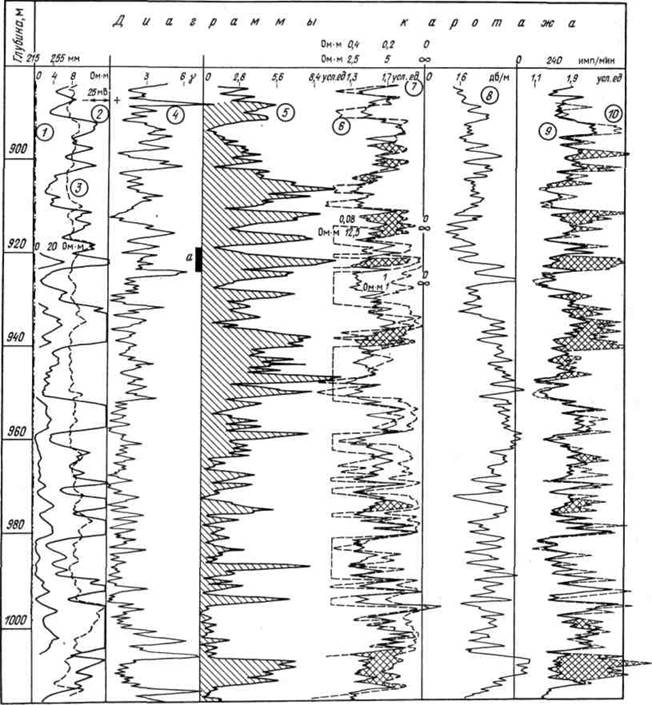

Рисунок Результат применения комплекса ГИС для выделения коллекторов и оценки характера их насыщения в скв. 64. Ельниковской.
Замеры (цифры в кружках): 1 - KB; 2 - КС; 3 - ПС; 4 - ГК; 5 - ЯМК; 6 - ИК; 7 - НГК-60; 8 - АК(а); 9 - НГК-60; 10 - ИНК (задержка 1000 мкс); а - интервал испытания
