УДК 553.982:550.812.003.13(470.41)

Анализ подтверждаемости структур и ресурсов нефти в ТАССР

Р.X. МУСЛИМОВ (Татнефть), Н.С. ИСХАКОВА, В.Б. ЛИБЕРМАН, Ю.А. ВЛАСОВ, В.В. ВОЙТАНИС, О.Г. ВОЙТАНИС, Л.А. ПУДОВА, О.В. ГУБАЙДУЛЛИНА (ТатНИПИнефть)

На исследуемой территории с целью подготовки площадей под глубокое бурение применяются сейсморазведка МОГТ, структурное бурение, высокоточная гравиразведка в комплексе с наземной магнитометрией, электроразведка ЗСБЗ. Последние три вида исследования являются опережающими методами, проводимыми для выделения участков, перспективных на поиски ловушек нефти (прогнозирование локальных поднятий, врезы, зоны с улучшенными коллекторскими свойствами и т. д.), и первоочередными при постановке детализационных работ. При планировании исследований, от которых в конечном итоге зависит прирост запасов и ресурсов нефти, необходимо учитывать прогнозные (ожидаемые) размеры локальных поднятий, их количество и качество подготовки, динамику фонда [1,2]. Весьма актуален и такой показатель, как стоимость подготовки одного поднятия.

Анализ количественной и качественной характеристики, степени изученности структур, подготовленных за IX-XI пятилетки, позволяет отметить следующее (по методам).

1. Количество поднятий, подготовленных структурным бурением, достигает максимума (35 % от общего числа подготовленных за 1971- 1985 гг.) в X пятилетке, несколько снижаясь (33 %) в XI (рис. 1). Средняя площадь структур за рассматриваемый период составила 3,85 км², а по пятилеткам - соответственно 5,4, 4,45, 2,7 км². Следует отметить, что при этом средние амплитуды подготавливаемых поднятий существенно не изменились - 10 м на Южно-Татарском своде (ЮТС), 8 м на восточном борту Мелекесской впадины (MB), исключением является лишь юго-восточный склон Северо-Татарского свода (СТС) - здесь они уменьшились с 20 до 15 м. Большинство поднятий имеет малые линейные - (2,8-1,4)x(0,8-1,6) км и площадные - 1 - 3 км² размеры, причем их доля возрастала (в IX - 20, в X - 45, в XI - 70 %) прямо пропорционально детальности картирования структурного плана (плотности размещения структурных скважин). Средняя их амплитуда составила в 1971-1975 гг. 10 м, в 1976-1985 гг. 5-10 м. Значительно возросла степень подготовки поднятии (км²/скв). Так, в X пятилетке лишь 25 % их было изучено наиболее оптимальной сеткой скважин (0,4-0,6 км²/скв), 45 % - средней (0,7-1,0 км²/скв) и 30 % - редкой (более 1 км²/скв). В XI пятилетке уже 67 % поднятий имеют оптимальную плотность картирования (0,3-0,6 км²/скв) и менее 5 % - низкую (свыше 1 км²/скв).

2. Количество поднятий, подготовленных сейсморазведкой, увеличилось более чем в 2 раза (см. рис. 1) - с 26 % в IX и X пятилетках до 58 % в XI. Фонд их тоже возрос в XI пятилетке почти в 1,5 раза по сравнению с 1971 г. Наблюдается тенденция к выявлению и подготовке сейсмикой поднятий с еще меньшими линейными размерами и соответственно меньшей площадью. Если в IX пятилетке средняя площадь одной структуры по Татарии составила 5,7 км², а в X - 3,47 км², то в XI - 2,3 км². Наиболее заметно площадь подготавливаемых поднятий уменьшилась на ЮТС (в 1,5 раза) и на восточном борту MB (в 1,7 раза). Следует отметить, что их средняя амплитуда с 1971 г. практически не меняется (20-30 м). Исключение составляет юго-восточный склон СТС, где было подготовлено пять поднятий с большими, чем в среднем по Татарии, площадью и амплитудой.

Одним из важнейших показателей резерва в наращивании запасов нефти является характеристика фонда подготовленных к глубокому бурению поднятий [2]. Анализируемый период отличается возрастанием их числа. Так, по отношению к количеству поднятий, числившихся на 1/1 1971 г., к началу XII пятилетки он возрос в 1,5 раза (см. рис. 1). Следует отметить, что этот показатель изменился не только количественно, но и качественно - повысилась степень обеспеченности объектами фронта нефтепоисковых работ: если на начало XI пятилетки - менее чем 2-годичная, то на конец ее - 2,5-годичная. Кроме того, за счет концентрации работ на наиболее перспективных направлениях повысилась ресурсоемкость единицы площади подготавливаемых структур.

Улучшилась качественная характеристика извлекаемых запасов, главным образом благодаря уточнению геологического строения пластов-коллекторов продуктивных горизонтов, упорядочению подсчетных параметров.

Эффективность структурного бурения и сейсморазведки в подготовке локальных поднятий оценивалась на основе анализа коэффициента подтверждаемости (промышленной нефтенасыщенности) Кп.н. Последний определен как отношение количества поднятий, выведенных из бурения с положительными результатами по нефти, к общему числу структур, подготовленных за какой-либо период (год, пятилетка) и опоискованных глубокими скважинами (независимо от года ввода структуры в бурение). Величина Кп.н рассчитана по годам пятилеток (рис. 2, а). Коэффициент Кп.н изменяется в широком диапазоне, составляя в среднем по IX-XI пятилеткам соответственно 0,83, 0,79, 0,59 (структурное бурение) и 0,53, 0,88, 0,82 (сейсморазведка). Таким образом, для структурного бурения, начиная с 1971 г. и до 1983 г. последовательно снижался коэффициент подтверждаемости более чем вдвое, а с 1984 г. начался интенсивный его рост. Для сейсморазведки характерна более сложная картина - с 1971 по 1981 г. он стабильно увеличивался, затем наблюдался резкий, кратковременный спад в первой половине XI пятилетки, а с 1984 г. - снова возрастание.

Анализ материалов бурения на поднятиях, выведенных с отрицательными результатами, показал, что причины здесь следующие:

1) заложение глубоких скважин на поднятиях, степень подготовленности которых не отвечает современным требованиям - снижение Кп.н в 1974, 1979 гг. (см. рис. 2, а);

2) размещение скважин в неоптимальных условиях - в одних случаях ввиду неоднозначности определения сводовой части поднятия, в других - вследствие сложности учета локальных изменений скоростей при характеристике среды, некондиционности отбивок электро- и гамма-реперов - снижение Кп.н в 1982-1983 гг.

Следует отметить, что коэффициент подтверждаемости в ряде случаев не является показателем отсутствия структуры, поскольку приток может быть не получен из-за отсутствия коллектора, его небольшой мощности, недостаточных емкостных свойств ловушки, расформирования залежи и т. д.

Величина Кп.н зависит от: 1) перспективности района, в пределах которого подготовлено поднятие, 2) морфологической выраженности ловушки, 3) методики проведения полевых работ и интерпретации материалов, кондиционности подготовки локального поднятия.

В настоящее время третий фактор приобретает все более и более определяющее значение.

Для однозначной оценки разбуриваемых поднятий рекомендуется бурение второй скважины, причем для определения ее местоположения необходимо в первой скважине, закладываемой, как правило, в своде поднятия, провести скважинную сейсморазведку ВСП MOB. Это позволит не только уточнить скоростные параметры разреза, но и детально изучить структурный план девонских и нижезалегающих горизонтов. Использование материалов ВСП MOB в комплексе с результатами глубокого бурения даст возможность охарактеризовать неудачи бурения на поднятиях.

Для оценки подтверждаемости ресурсов категории С₃ нами анализировалось отношение С₁/С₃ (коэффициент перевода С₃ в C₁ - Кр) на структурах, подготовленных к глубокому бурению сейсморазведкой и структурным бурением (рис. 2, б). Как видно, ресурсы С₃ были значительно занижены на структурах, подготовленных в 1972, 1976 гг. (структурное бурение) и в 1971, 1981 гг. (сейсморазведка). Минимальные значения Кр, т. е. завышение ресурсов С₃, отмечалось в 1977, 1980 гг. (структурное бурение) и в 1972, 1977, 1984 гг. (сейсморазведка). Величины Кр колеблются в диапазоне 0,5-0,8 (в среднем 0,63). Резкие пики на кривых (распределение ресурсов) связаны с неоднозначным определением прогнозных контуров нефтеносности (при оценке ресурсов С₃) или подсчетных параметров.

Геолого-экономическая эффективность структурного бурения и сейсморазведки оценивалась на основе затрат, связанных с подготовкой структур. В X и XI пятилетках ассигнования на структурное бурение увеличились по сравнению с IX соответственно в 1,14 и 1,1 раза, стоимость подготовки одного поднятия - в 1,03 и 1,07 раза. Следует отметить, что несмотря на значительное увеличение плотности точек наблюдения (скважин), предназначенных для картирования поднятий малых размеров, получения дополнительной промыслово-геофизической информации, наблюдается незначительное возрастание стоимости подготовки одного поднятия. В X и XI пятилетках ассигнования на сейсморазведку увеличились по сравнению с IX соответственно в 1,28 и 2,8 раза, стоимость подготовки одного поднятия - в 1,28 и 1,26 раза. Количество подготавливаемых поднятий в XI пятилетке по сравнению с IX возросло более чем в 2 раза, а затраты почти в 3 раза. Увеличение стоимости подготовки поднятий в X пятилетке (по сравнению с IX) связано с переходом на более совершенный (но дорогостоящий) метод ОГТ, возрастанием кратности отражений (до 24 и 48), уменьшением размеров картируемых поднятий (а следовательно, увеличением количества километров профилей, необходимых для их выявления и подготовки), применением и освоением новых программ интерпретации материалов.

Стоимость подготовки 1 т ресурсов С₃ возросла в X и XI пятилетках по сравнению с IX соответственно по структурному бурению в 1,5 и 2,5 раза, по сейсморазведке - в 1,75 и 3,5 раза.

И, наконец, стоимость подготовки 1 т запасов С₁ за X и XI пятилетки повысилась по сравнению с IX по структурному бурению соответственно в 1,3 и 3 раза, а по сейсморазведке - в 2,36 и 2 раза. При этом следует отметить, что все геолого-экономические показатели по структурному бурению значительно лучше, чем по сейсморазведке, т. е. стоимость и подготовка одной структуры, 1 т ресурсов С₃ и 1 т запасов категории C₁ структурным бурением дешевле в 2-3 раза.

Выводы

1. Последние годы XI пятилетки характеризуются улучшением подготовки локальных поднятий, увеличением их количества.

2. Наблюдается закономерная тенденция (для районов, характеризующихся относительно высокой степенью изученности) к уменьшению размеров подготавливаемых поднятий (почти вдвое в XI пятилетке по сравнению с IX).

3. Рассматриваемый период характеризуется возрастанием количества структур, находящихся в фонде подготовленных, т. е. повышением степени обеспеченности фронта нефтепоисковых работ.

СПИСОК ЛИТЕРАТУРЫ

1. Исхакова Н.С., Салихов А.Г., Либерман В.Б. Анализ фонда структур на землях Татарии. - Геология нефти и газа, 1984, № 6, с. 7-8.

2. Муслимов Р.X. Повышение эффективности освоения нефтяных месторождений Татарии. Казань, Татарское кн. изд-во, 1985.

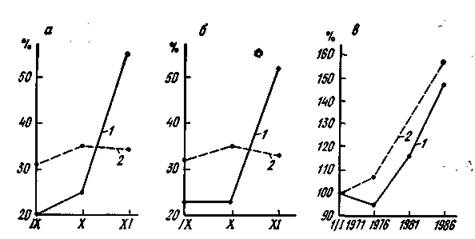

Рис. 1. Графики распределения госбюджетных ассигнований (а), подготовленных поднятий (б) и фонда структур (в) в IX-XI пятилетках.

Кривые распределения по данным: 1 - сейсморазведки. 2 -структурного бурения

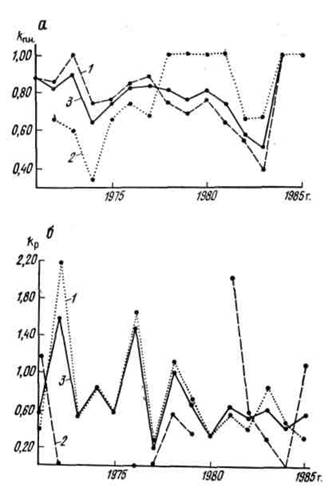

Рис. 2. Графики изменения Кп.н (а) и Кр (б) по годам.

Кривые распределения для поднятий, подготовленных: 1 - структурным бурением, 2 - сейсморазведкой, 3 - сводная
