УДК 553.982.055(470.56) |
Клиновидные (моноклинальные) блоки - участки возможного размещения неантиклинальных ловушек УВ
Н.Н. ЯХИМОВИЧ, И.М. ЖУКОВ (ЮУО ВНИГНИ), Г.В. ЛЕОНОВ (ВО ИГиРГИ)
Поисковые работы в отечественных и зарубежных НГБ позволили выявить новый перспективный объект - ограниченные разломами тектонические блоки, моноклинально расположенные на фоне общего регионального погружения слоев [2]. В Оренбургской области преобладает южный региональный наклон слоев палеозойских отложений с относительно небольшими частными колебаниями величин азимутов. Падение пластов к северу отмечается на небольших расстояниях и в основном имеет локальный характер. Работами, выполненными в северной части Восточно-Оренбургского валообразного поднятия [1], показано, что разрывные нарушения северо-западного и северо-восточного простирания ограничивают на площади клиновидные блоки с вершинами и углами, обращенными в сторону, противоположную региональному падению пластов. Они представляют собой частный случай моноклинальных блоков. Обращает на себя внимание преимущественная нефтегазоносность вершин клиновидных выступов, нередко осложненных локальными структурами. Тектонические экраны усиливают замыкающее действие критических северных крыльев складок, находящихся в вершинах блоков. В случае погребенных разломов над ними в покрывающих отложениях могут возникнуть как замыкающие критические крылья поднятий, так и более протяженные флексурообразные изгибы слоев вдоль границ блоков.
Проведенные нами исследования указывают на более широкое распространение и разнопорядковый характер клиновидных структурных форм в пределах Оренбургской области и на связь с ними залежей нефти и газа. Описываемые блоки влияют на образование и размещение скоплений УВ в палеозойских отложениях, представленных широким стратиграфическим диапазоном, а именно: терригенными и карбонатными породами среднего и верхнего девона, карбонатными турнейского яруса, терригенными бобриковского горизонта, карбонатными башкирского яруса и филипповского горизонта.
Регионально благоприятными для формирования экранированных ловушек следует считать площади, ограниченные по восстанию слоев крупными линеаментами, дешифрируемыми на космоснимках (рис. 1); тектоническая природа этих линеаментов подтверждена геолого-геофизическими материалами - совпадением с установленными ранее разломами, хорошей корреляцией с рельефом поверхности фундамента, соответствием линейным аномалиям, а также краевым частям изометрических аномалий и границам смены характера магнитного и гравитационного полей [3]. В частности, представляющим наибольший интерес клиновидным участкам соответствуют: 1) углы, образуемые пересечениями Самарского, Токского и Салмышско-Кинельского линеаментов с линеаментом северо-восточного простирания, служащим продолжением Тавтиманово-Уршакской зоны грабенообразных прогибов Башкирии; 2) углы, образуемые линеаментами Самарским и Ик-Иртекским, Самарским и Ашкадарским; 3) углы между Ик-Иртекским и Ашкадарским, между Ашкадарским и Салмышско-Кинельским линеаментами. Детализация этих участков на основе анализа новых геолого-геофизических материалов и результатов дешифрирования космоснимков позволяет выявить серию клиновидных блоков более низкого порядка (III-IV), большинство из которых расположено в зонах упомянутых линеаментов (рис. 2).
Для выделения более мелких блоков использованы схемы структурные и изопахит, построенные по материалам сейсморазведки, карты и схемы магнитного и локальных аномалий гравитационного полей, а также линеаментов, составленные по данным дешифрирования мелко- и крупномасштабных космоснимков. Ограничениями намеченных блоков являются разломы, установленные по геолого-геофизическим данным, линеаменты, сочетания тех и других; в ряде случаев наблюдается совпадение разломов и линеаментов или близкое их размещение в плане.
Конкретные формы отражения линеаментов в осадочном чехле часто остаются неясными, ими могут быть флексуры, разломы, зоны трещиноватости (рассеянный разрыв). Выявление их затруднительно из-за наличия разрывных нарушений небольшой амплитуды (первые десятки метров), которые не картируются или плохо картируются применяемыми методами сейсморазведки. Для установления их по данным бурения необходимо проложить профили с небольшими интервалами между скважинами, а также провести специализированную и весьма детальную корреляцию каротажных диаграмм, которая обычно не выполняется. Особенно неблагоприятны для выявления сейсморазведкой «рассеянные» разрывы на платформе. Они могут занимать полосу шириной 100-200 м и состоять из серии мелких нарушений с небольшими амплитудами смещения, хотя суммарная амплитуда для полосы будет довольно значительной (до 100 м и более).
Для выявления разрыва дистанционными методами главным фактором является его протяженность, тогда как сейсморазведкой его обнаруживают по величине амплитуды смещения слоев. Сказанным объясняется целесообразность использования линеаментов как показателей вероятного присутствия разрыва или флексуры или их сочетания по вертикали. За границы блоков нами принимались линеаменты, отвечающие зонам повышенных градиентов наклона отражающих горизонтов, линейным аномалиям мощности отложений, полосам повышенных градиентов, цепочкам локальных аномалий или линейным аномалиям магнитного и гравитационного полей. При этом косвенно, по данным сейсморазведки, линейные дислокации лучше всего проявляются по изменениям мощности отложений.
Крупные линеаменты, отражающие тектонические разделы между блоками и выступами фундамента или элементы его внутренней структуры, контролируют распределение многих локальных складов. К северному Ик-Иртекскому линеаменту приурочены Дроновская, Лапасская, Западно-Землянская, Исаковская, Журинская, Русихинская, Вахитовская и другие структуры; с Ашкадарским линеаментом (восточный) связаны структуры, в том числе нефтеносные - Соболевская, Российская, Благодаровская, Китаямская, Колганская, Дачная, Донецкая и другие; месторождения Дачное, Северо-Колганское, Благодаровское, поднятие Российское обнаруживают связь с обоими линеаментами. Границами клиновидных блоков могут быть как линеаменты и разломы, контролирующие распределение локальных поднятий, так и дизъюнктивные элементы более низких порядков, направленные под углом к главным нарушениям и обусловливающие в основном тектоническое экранирование ловушек.
Относительные превышения структурных поверхностей внутри блоков составляют 100-300 м; в большинстве случаев высоты уменьшаются от вершины или от одной из сторон по направлению к открытой части блока; залежи обычно локализуются на повышенных участках. При более дробном делении блоков наибольшие высоты чаще связываются с узлами пересечения линейных элементов. В вершинах клиновидных блоков или вблизи них находятся Землянское, Западно-Землянское, Донецкое, Дачное, Кариновское, Северо-Колганское, Соболевское и другие месторождения нефти.
Серии блоков создаются пересечением линейных элементов, имеющих северо-северо-восточное и северо-северо-западное, северо-северо-восточное и западно-северо-западное, северо-северо-восточное и восточно-северо-восточное простирания. Некоторым из них даны наименования по локальным структурам, расположенным в вершинах, реже - внутри блоков. К выявленным клиновидным участкам относятся Песчановский, Ветлянский, Русихинский, Радовский, Благодаровскнй, Кармалинский и др.
Анализ материалов показывает, что на площадях клиновидных блоков существуют эшелонированные системы пересекающихся нарушений, параллельных ограничениям блоков, вследствие чего внутри их границ могут находиться клиновидно экранированные ловушки, занимающие различное гипсометрическое положение. Вместе с тем имеющиеся геофизические данные не обеспечивают необходимой точности установления границ блоков в разных горизонтах. Поэтому по площадям намеченных клиновидных блоков следует переинтерпретировать сейсмический материал, местами же провести детализационную сейсморазведку для уточнения границ блоков и обнаружения кулисообразно расположенных клиновидных систем экранирующих нарушений, сочетающихся с ловушками нефти и газа.
Дизъюнктивные нарушения надо выявлять и трассировать по прямым и косвенным признакам. К прямым сейсмическим показателям разрывов относятся особенности волнового поля, наличие зон затухания энергии сейсмических сигналов и некоторые другие данные, получаемые специальными методическими приемами. Косвенными признаками служат повышенные структурные градиенты и градиенты мощностей, линейные аномалии мощностей, конфигурация магнитных и гравитационных аномалий по материалам высокоточных съемок и результаты сопоставления этих аномалий с данными сейсморазведки.
Использование этих сведений при планировании и проведении поисково-детальной сейсморазведки и глубокого бурения, интерпретации сейсмического материала позволит повысить геологическую эффективность поисково-разведочных работ на нефть и газ.
СПИСОК ЛИТЕРАТУРЫ
1. Аксенов А.А., Медведев Н.Ф., Серебрякова Е.С. Поиски нефти в отложениях терригенного девона Восточно-Оренбургского структурного выступа // Геология нефти и газа.-1982.- № 7,- С. 6-9. (по данной ссылке статья отсутствует)
2. Кучерук Е.В., Алиева Е.Р. Моноклинальные блоки - новый высокоперспективный объект нефтегазопоисковых работ.- ЭИ ВНИИОЭНГ. Сер. Нефтегаз. геол. и геофиз.-1981.- № 19.- С. 1-8.
3. Яхимович Н.Н. Использование космической информации при выделении наложенных (сквозных) зон структурного контроля нефтегазоносности (на примере платформенной части Оренбургской области) // Труды ВНИГНИ.-М.- 1984.- Вып. 252.- С. 116-124.

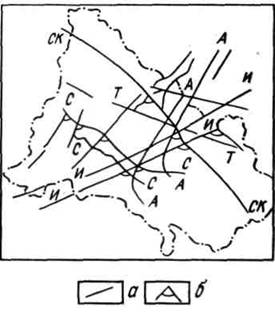

Рис. 1. Схема основных клиновидных площадей (блоков) западной части Оренбургской области:
а - линеаменты, соответствующие разломам фундамента, установленным или предполагаемым по геолого-геофизическим данным; б - вершины отдельных клиновидных участков; линеаменты (разломы): И - Ик-Иртекский (парный линеамент), А - Ашкадарский (то же), С - Самарский (то же), Т - Токский, СК - Салмышско-Кинельский

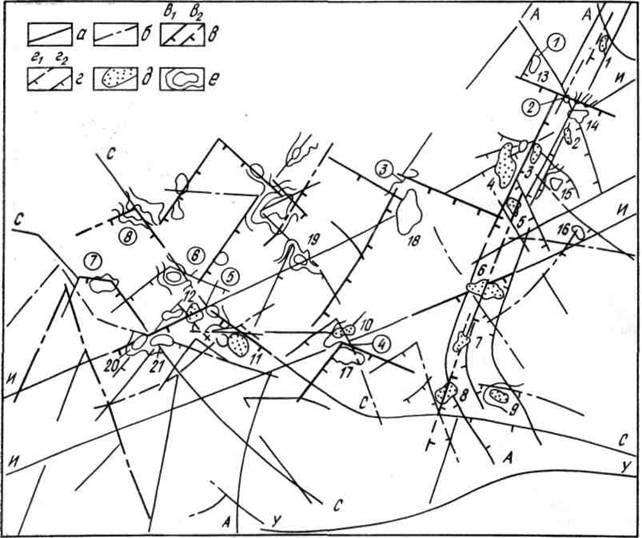

Рис. 2. Схема клиновидных (моноклинальных) блоков и локальных структур:
а - линеаменты, отвечающие разломам, установленным или предполагаемым по геолого-геофизическим данным; б - разломы, установленные и предполагаемые по геолого-геофизическим данным; границы: в - крупных, г- менее значительных или обособленных клиновидных блоков, совпадающие с линеаментами (в1, г1) и разломами (в2, г2); д - нефтяные и нефтегазовые месторождения; (1 - Соболевское, 2- Благодаровское, 3- Китаямское, 4- Северо-Колганское, 5- Колганское, 6 - Дачное, 7 - Кариновское, 8 - Донецкое, 9 - Восточно-Сыртовское, 10 - Южно-Радовское, 11 - Землянское, 12 - Западно-Землянское); е - локальные структуры и прилегающие к ним изогипсы по отражающим горизонтам в среднем - верхнем девоне: 13 - Кармалинская, 14 - Российская, 15 - Гуляевская, 16 - Ершовская, 17 - Восточно-Радовская, 18 - Русихинская. Вахитовская, 19 - Журинская, 20 - Дроновская, 21 - Лапасская; блоки, имеющие первоочередное значение для постановки и проведения поисковых работ (цифры в кружках): 1 - Кармалииский, 2 - Благодаровский, 3- Русихинский, 4 - Радовский, 5 - Землянский, 6 - Сергиевский, 7- Ветлянский, 8 - Песчановский; У-Уральский линеамент (разлом), выраженный в фундаменте; названия других линеаментов см. на рис. 1.
