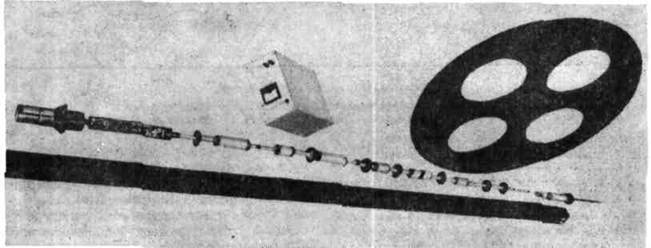

Аппаратура индукционного каротажа АИК-5
Аппаратура индукционного каротажа АИК-5 с одновременной регистрацией активной и реактивной составляющих сигнала зонда предназначена для измерения удельной электрической проводимости пород в нефтяных и газовых скважинах, а также в сухих и бурящихся на непроводящем растворе скважинах.
Преимущества аппаратуры АИК-5: возможность определения, кроме кажущейся удельной проводимости пород, характера проникновения фильтрата промывочной жидкости в пласт; расширенный диапазон измерений удельной электрической проводимости; повышенная баростойкость.
Ожидаемый экономический эффект от внедрения одного комплекта аппаратуры составляет 5 600 руб. в год.
Разработчик - ВНИГИК НПО «Союзпромгеофизика»
Изготовитель - Киевский опытно-экспериментальный завод геофизического приборостроения
Авторские свидетельства № 354120, 392436, 1242603
|
Техническая характеристика |
|
|
Пределы измерений удельной электрической проводимости, МСм/м |
6-2000 |
|
в том числе |
|
|
для активной составляющей |
6-1000 |
|
для реактивной составляющей |
60-2000 |
|
Предел допускаемой основной погрешности измерений электрической проводимости, % |
3 в середине диапазона |
|
Наибольшее допускаемое изменение нулевого уровня: |
|
|
для активной составляющей, МСм/м |
±3 |
|
для реактивной составляющей, МСм/м |
±6 |
|
Максимальная рабочая температура для скважинного прибора,°с. |
150 |
|
Максимальное рабочее гидростатическое давление на скважинный прибор, МПа |
150 |
|
Габаритные размеры скважинного прибора, мм |
3500(l), 90(d) |
|
Масса скважинного прибора, кг |
60 |
