УДК 552.578.2.061.4(262.81)

Ю.М. Кондрушкин, Л.Г. Крутых, И.Л. Буряковская(ИПГНГМ АН АзССР)

ИЗУЧЕНИЕ И ПРОГНОЗИРОВАНИЕ КОЛЛЕКТОРСКИХ СВОЙСТВ ТЕРРИГЕННЫХ ПОРОД ЮЖНО-КАСПИЙСКОЙ ВПАДИНЫ

В настоящее время на акватории Каспийского моря осуществляются разведка и разработка залежей УВ на глубинах до 6– 6,5, а ближайщая перспектива развития газонефтедобычи связана с поиском их до 7–8 км. Поэтому изучение закономерностей изменения и условий сохранения на больших глубинах первичных коллекторских свойств терригенных пород представляется весьма актуальной задачей. Для ее решения был обобщен и проанализирован керновый материал по пористости и проницаемости ПТ Апшеронской НГО и нижней части разреза ПТ в Бакинском архипелаге. Всего было использовано 4600 парных определений пористости и проницаемости по 32 месторождениям. Лабораторные анализы кернового материала выполнены многими организациями.

Согласно ранее выполненным исследованиям( Алиев А.И., Керимова А.А., Аскерова Т.В. Оценка коллекторов глубоко залегающих продуктивных горизонтов среднего плиоцена Апшеронской нефтегазоносной области // Геология нефти и газа.– 1973.– № 9.– С. 49–54.) зависимости пористости и проницаемости песков и алевритов от глубины представляют собой пологие, обращенные к оси глубин параболы, свидетельствующие об интенсивном изменении коллекторских свойств пород лишь до 3–3,5 км. Г.И. Теодорович, А.А. Чернов (1968 г.) пришли к выводу об уменьшении с глубиной пористости и проницаемости (lgkпp) песков и алевритов по линейной зависимости, полагая, что главным фактором уплотнения является гравитационная нагрузка вышележащих толщ. Эти исследования охватывают в основном интервал глубин 0–4,5 км и лишь единичные экспериментальные данные характеризуют глубины 4,5–5 км.

Наряду с изучением закономерностей изменения ФЕС с глубиной при дифференцированном учете литологических особенностей коллекторов нами исследованы взаимосвязи пористости с проницаемостью для отдельных литологических групп пород и на различных интервалах глубин, изучены многомерные зависимости пористости и проницаемости от глубины залегания и факторов цементации. В связи с расширением диапазона исследований до 6 км увеличена глубина прогноза до 8 км и обоснован геологический механизм сохранения на больших глубинах первичных коллекторских свойств терригенных пород.

Отложения ПТ в рассматриваемом регионе характеризуются сходными условиями седиментации и последующего преобразования осадков. В постседиментационный период они не испытали резкой смены термобарических и физико-химических условий, возникающих обычно при интенсивном горообразовательном режиме. Породы ПТ имеют сравнительно близкий минералогический состав и небольшой диапазон изменения геологического возраста.

Коллекторы продуктивной толщи, формировавшиеся в мелководном бассейне, сложены глинисто-алевритовыми песками, супесями, алевритами, суглинками, хлидолитами и их сцементированными разностями. С целью изучения влияния литологии и глубины залегания на ФЕС пород-коллекторов все анализы были представлены в виде четырех основных литологических групп (пески, алевриты, хлидолиты, суглинки), каждая из которых охватывает 12 интервалов глубин по 500 м каждый. К пескам отнесены образцы пород с содержанием зерен размером более 0,1 мм, превышающим 50 %; к алевритам – от 0,1 до 0,01 мм, свыше 50 %; к хлидолитам – с включением песчаной, алевритовой и глинистой фракций, около 30 % каждая; к суглинкам – с количеством глинистых частиц размером менее 0,01 мм. 40%.

Большой объем фактического материала предопределил использование вероятностно-статистических методов изучения и обобщения материала по коллекторским свойствам пород, что позволило получить более объективную и надежную оценку результатов на количественном уровне. Для оценки тесноты и вида связи между анализируемыми параметрами проведен корреляционно-регрессионный анализ. Разработана программа для ЭВМ, позволяющая как по исходному массиву данных, так и по тем же данным, сгруппированным в корреляционную таблицу (матрицу), вычислить все необходимые характеристики одномерных и двухмерных распределений с учетом теоретического закона распределения вероятностей. Особенностью программы является возможность вычислять коэффициенты ортогональной регрессии, представляющей собой единую линию связи, изображаемую осью эллипса корреляции. Нами были получены и проанализированы одномерные и двухмерные распределения параметров коллекторских свойств пород.

В табл. 1 и на рис. 1 показано изменение пористости и проницаемости с увеличением глубины залегания для различных литологических групп пород. Данные показывают, что в пределах отдельных интервалов глубин отмечается уменьшение средних значений пористости и проницаемости от группы песков к группе суглинков, что более отчетливо видно на рис. 1. При обработке данных на ЭВМ была установлена статистическая связь как пористости (коэффициенты корреляции r=0,32-0,54), так и проницаемости (r=0,25-0,28) с глубиной для различных литологических групп пород, причем теснота связи для пористости уменьшается от алевритов (r=0,54) к пескам (r=0,42) и далее к суглинкам (r=0,36) и хлидолитам (r=0,32).

Значительное уменьшение пористости происходит, очевидно, в интервале до 500 м, поскольку здесь отмечается быстрое уплотнение пород, а далее на больших глубинах связь пористости и глубины имеет прямолинейный характер. Прямолинейную зависимость пористости от глубин залегания для различных литологических групп пород продуктивной толщи можно выразить следующими уравнениями регрессии:

пески Кп=25,5–0,0021 Н,

алевриты Кп=26,5–0,0024 Н,

хлидолиты Кп=23,5–0,0021H,

суглинки Кп=23,5–0,0025Н.

С изменением глубины залегания в интервалах от 500–1000 и 5500–6000 м (см. табл. 1) пористость песков и алевритов колеблется от 1,6 до 2,8 % на каждую 1000 м. Фактический материал о пористости хлидолитов и суглинков имеется до глубины 5000 м. Согласно этим данным уменьшение открытой пористости на каждую 1000 м составляет для хлидолитов 2,6, для суглинков 4 %.

Влияние глубины залегания пород-коллекторов на проницаемость характеризуется большими вариациями. Статистические зависимости для различных литологических групп пород ПТ имеют вид: пески lg knp=2,80–0,00020 H, алевриты lg knp=2,40–0,00016 H, хлидолиты lg Кпр=2,45–0,00023 H, суглинки lg knp=2,45–0,00026 H. В рассмотренном интервале глубин (500– 6000 м) проницаемость песков и алевритов падает соответственно на 16 и 13 % на каждую 1000 м. Проницаемость хлидолитов и суглинков исследована до глубины 4500 м (см. табл. 1). Снижение проницаемости для средних глубин указанных интервалов выражается величинами 24 для хлидолитов и 26 % для суглинков на каждую 1000 м.

Как следует из представленного материала, влияние глубины залегания наиболее существенно сказывается на колебании проницаемости, поскольку она по сравнению с пористостью более чувствительна к преобразованию структуры порового пространства, происходящему в результате уплотнения пород. Интенсивность изменения пористости с глубиной возрастает для групп пород-коллекторов с большим содержанием глинистых разностей.

Проведенные исследования позволяют считать, что на глубине 8 км песчано-алевритовые породы ПТ, хотя и будут иметь более низкую коллекторскую характеристику, однако обладают вполне удовлетворительными первичными ФЕС для аккумуляции и извлечения УВ.

Согласно полученным выше моделям первичная пористость песков на глубине 8 км около 9, а алевритов – 7 %, проницаемость песков здесь может достигать 20·10-15, а алевритов – 10·10-15 м2. На таких больших глубинах возможно развитие трещиноватости осадочных пород.

Вполне очевидно, что на величины пористости и проницаемости влияет не только глубина залегания, но и многие другие геологические факторы, в частности цементация. Поэтому исследовались многомерные зависимости пористости и проницаемости от глубины залегания, глинистости и карбонатности. На том же фактическом материале исследовано 14 видов связи (прямолинейная, различные формы степенной, гиперболической и показательной, логарифмическая) между рассматриваемыми параметрами. Полученные регрессионные уравнения имеют вид:

где Н – глубина, м; Сгл – глинистость (фракция <0,01 мм), %; Ск – карбонатность, %.

Коэффициенты множественной корреляции полученных моделей составили для пористости 0,92, для проницаемости 0,78. Расчетные F- и t-критерии превышают табличные для уровня значимости 0,05 при степенях свободы 2 и 172.

Механизм сохранения достаточно высоких значений коллекторских параметров при высокой гравитационной нагрузке вышележащих пород обусловлен тем, что породы продуктивной толщи находятся в недоуплотненном состоянии и процессы катагенетических преобразований не имеют широкого развития. Одной из главных литолого-минералогических особенностей коллекторов является закономерное уменьшение содержания песчаной и увеличение алевритовой фракции по мере погружения антиклинальных поясов в юго-восточном направлении и удаления их от источников сноса пластического материала. Гравитационному сжатию, ухудшающему ФЕС пород, противостоят лучшая отсортированность осадков в погруженных зонах и развитие АВДП, сдерживающих рост эффективного давления.

Значительный интерес представляют исследования взаимосвязей между коллекторскими параметрами пористости и проницаемости для различных литологических типов пород в зависимости от глубины залегания. Изучение связи между пористостью и проницаемостью также выполнялось с помощью корреляционно-регрессионного анализа. Были составлены корреляционные таблицы, на основе которых построены графики зависимости условных средних одного из параметров (пористости) от значений другого (проницаемости), вычислены коэффициенты корреляции r и корреляционные отношения h(табл. 2).

Сравнение величин r и h отношений (табл. 2) позволяет сделать вывод о том, что зависимость между пористостью и lg kпр имеет прямолинейный характер.

На рис. 2 показаны графики зависимости между средней проницаемостью (lg Кпр) и пористостью для различных литологических разностей пород с учетом глубины залегания. Как видно, при одной и той же пористости проницаемость песков, хлидолитов и суглинков несколько отличается. Более отчетливо различие отмечается с возрастанием глубины.

Таким образом, установлены закономерности изменения ФЕС пород-коллекторов нефти и газа до глубины 6 км с учетом литолого-минералогического типа пород и термобарических условий их залегания, позволяющие прогнозировать основные параметры коллекторов в осадочном разрезе Южно-Каспийской впадины до глубины 8 км.

Полученные модели взаимосвязи коллекторских свойств пород (пористости и проницаемости) могут быть использованы в работах по подсчету запасов УВ, а также при составлении проектных документов по разработке залежей. Важной особенностью моделей взаимосвязи пористости и проницаемости различных литологических разностей пород является то, что они могут быть широко использованы при решении задач дифференцированной оценки запасов УВ.

Таблица 1

ИЗМЕНЕНИЕ ФЕС ПОРОД ПТ С ГЛУБИНОЙ

Интервал глубин, м

Пористость, %

Проницаемость, 10-15 м2

песков

алевритов

хлидолитов

суглинков

песков

алевритов

хлидолитов

суглинков

0–500

26,3

27,2

21,2

25,6

666

270

186

196

500–1000

23,4

25,1

21,9

21,9

443

194

290

185

1000–1500

23,7

24,1

21,0

21,3

355

149

217

178

1500–2000

22,3

23,8

20,0

20,9

313

198

96

86

2000–2500

21,0

20,9

18,2

17,5

233

97

102

32

2500–3000

20,7

19,2

18,1

17,6

195

105

65

66

3000–3500

17,4

16,6

12,7

10,0

126

66

55

178

3500–4000

19,1

17,4

18,0

19,0

182

65

46

30

4000–4500

17,8

17,6

13,4

16,0

127

83

52

17

4500–5000

15,7

13,8

11,3

6,0

76

26

9

3

5000–5500

12,6

14,0

44

36

5500–6000

15,3

11,3

78

69



Таблица 2

ОЦЕНКА ТЕСНОТЫ СВЯЗЕЙ МЕЖДУ ПОРИСТОСТЬЮ И ПРОНИЦАЕМОСТЬЮ

Интервал глубин, м

Пески

Алевриты

Хлидолиты

Суглинки

n

r

h

n

r

h

n

r

h

n

r

h

0–500



135

0,293

0,345



-

-



-



500–1000

108

0,424

0,482

237

0,294

0,348

62

0,514

0,554

35

0,328

0,444

1000–1500

207

0,430

0,464

124

0,537

0,549

82

0,617

0,634

46

0,483

0,647

1500–2000

237

0,389

0,395

574

0,448

0,452

93

0,481

0,543

44

0,494

0,604

2000–2500

316

0,507

0,519

335

0,504

0,514

85

0,380

0,430

54

0,397

0,447

2500–3000

156

0,396

0,440

94

0,578

0,636

27

0,693

0,720

3000–3500

63

0,628

0,674

55

0,674

0,723

3500–4000

99

0,355

0,420

96

0,604

0,641

4000–4500

73

0,421

0,473

84

0,487

0,517

4500–5000

65

0,298

0,444

43

0,673

0,712

5000–5500

20

0,423

0,586

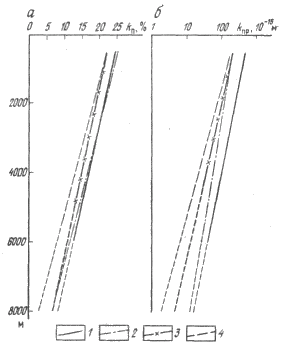

Рис. 1. ЗАВИСИМОСТИ ПОРИСТОСТИ kп (а) И ПРОНИЦАЕМОСТИ kпр (б) ПОРОД ПТ АПШЕРОНСКОЙ НГО ОТ ГЛУБИНЫ, М:

1 – пески, 2 – алевриты, 3 – хлидолиты, 4 – суглинки

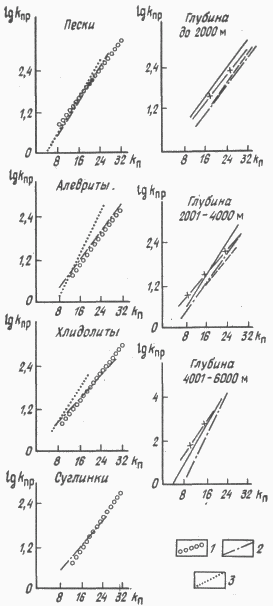

Рис. 2. ЗАВИСИМОСТИ СРЕДНЕЙ ПРОНИЦАЕМОСТИ lg KПР ОТ ПОРИСТОСТИ КП ДЛЯ РАЗЛИЧНЫХ ЛИТОЛОГИЧЕСКИХ РАЗНОСТЕЙ ПОРОД С УЧЕТОМ ГЛУБИНЫ ЗАЛЕГАНИЯ:

До глубины (м). 1 – 2000, 2 – 2001–4000, 3 – 4001–6000. Усл. обозн. см. рис. 1.
