Прогнозирование фонда нефтегазоперспективных объектов
(На примере Тимано- Печорской НГП)

В.П. ШЕПТУНОВ (ТПО ВНИГРИ)

Участок с обычно применяющейся в сейсморазведке ортогональной сетью секущих и связующих профилей, удаленных друг от друга соответственно на а и b км (а<=b) и выходящих за пределы замкнутых полигонов на а/2 и b/2 км, изображен на рис. 1. Секущие профили, как правило, ориентированы вкрест простирания структур. Пусть число секущих профилей равно m, а связующих n, тогда площадь участка исследований составит S=mnab, а протяженность профилей L=mn(a+b). Плотность сейсмических профилей определяем как

где c=b/а - коэффициент неравномерности сети профилей.

Чаще всего антиклинальные структуры имеют в плане эллипсовидную форму, а в случае их более сложной конфигурации могут быть аппроксимированы равновеликими им по площадям эллипсами. Поэтому площадь структур можно оценивать по формуле

где а₁ и b₁ - длины большой и малой осей структуры соответственно; k=a₁/b₁ - коэффициент удлинения структуры.

Условимся считать, что структура надежно выявлена, если она пересечена секущим или связующим профилем на расстоянии от ее центра, не превышающем половину ее большой и малой полуосей соответственно. На рис. 1 видно, что вероятность такого пересечения структуры секущим (Р_a) или связующим (Р_b) профилями будет определяться соотношениями

На основании теоремы о сложении вероятностей оцениваем вероятность надежного выявления структуры секущим или связующим, или и секущим, и связующим профилями:

Пусть на каком-то участке, покрытом сетью профилей с параметрами а и b, было установлено n структур с параметрами a₁, b₁, S₁, вероятность обнаружения которых равна . Очевидно, что при дальнейшем сгущении сети профилей общее (предельное) число выявленных структур такого размера составит . Если, то это обозначает, что уже достигнутая плотность профилей превышает плотность, необходимую для надежного выявления структур данного размера, в раз и при расчетах величину  для данного случая следует принимать равной единице.

На основании выражения (4) и учитывая (1) и (2), имеем

Автором выполнены расчеты по оценке общего числа антиклинальных структур для различных структурно-тектонических элементов Тимано-Печорской НГП. Были сделаны выборки надежно выявленных структур по разрядам 1-3, 3-10, 10-30, 30-60, 60-100 и свыше 100 км², число и суммарная площадь которых в каждом разряде оказались равными 475, 254, 169, 91, 47 и 63 структурам и 950, 1860, 3400, 4040, 3770 и 13 390 км² соответственно. Для каждой структуры площадью по формуле (5) определялась величина  Общее число структур данного разряда оценивалось как сумма величин, обратных :

На участках с высокими структуроносностью и плотностью сейсмических профилей можно составить представительные выборки из структур, пересеченных одновременно секущим и связующим профилями, удаленными от центров структур не более чем на половину большой и малой полуосей. В этом случае на основании теоремы умножения вероятностей имеем

Учитывая (1) и (2), получим

Общее число структур данного разряда оцениваем как

За последние годы сейсморазведочные работы на перспективных землях провинции велись с большим размахом, и поэтому на значительных территориях сеть профилей можно считать равномерной (с=1). В этом случае выражение (9) принимает вид

Результаты расчетов, выполненных по формулам (4) - (10), показали, что при дальнейшем сгущении сети сейсмических профилей можно будет выявить еще 993, 603, 225, 65, 31 и 9 структур каждого из вышеперечисленных разрядов, суммарная площадь которых составит соответственно 1990, 3980, 4290, 2830, 2430 и 1390 км².

Таким образом, всего на территории перспективных земель Тимано-Печорской НГП, занимающих площадь в 323,4 тыс. км², ожидается наличие 3085 антиклинальных структур с суммарной площадью 44 320 км². К настоящему времени остались невыявленными 1926 структур (62 %) с суммарной площадью около 16 910 км² (38 %). Если из их числа исключить структуры, развитые в малоперспективных районах, а также структуры с площадью 1-3 км², разработка которых при современных ценах на нефть и газ представляется нерентабельной, то эта доля составит 19 и 22 % соответственно. Из приведенных данных видно, что фонд перспективных структур в Тимано-Печорской НГП в значительной мере исчерпан.

Поэтому большой интерес представляет оценка числа неантиклинальных ловушек, фонд которых практически только начинает осваиваться. Такой расчет довольно легко сделать для группы неантиклинальных ловушек, приуроченных к структурным носам и террасам, развитым в пределах моноклиналей. Структурные носы и террасы образуются при формировании моноклиналей на месте антиклинальных структур. Параметры же расформированных структур (размеры, амплитуда, ориентировка осей) довольно легко можно оценить с помощью операции по снятию регионального фона со структурных карт.

В качестве примера на рис. 2 приведен структурный план по отражающему горизонту, приуроченному к подошве визейских отложений, совмещенный с картой его локальной составляющей для участка Верхнепечорской впадины, расположенного в 10-15 км к западу от Вуктыльского месторождения. На карте локальной составляющей нашли четкое отображение структуры облекания, соответствующие погребенным верхнедевонским одиночным рифам, развитым в этой части впадины. С помощью этой карты можно более объективно оценить причины отрицательных результатов, полученных в скв. 2 Лебяжской при опоисковании верхнедевонского рифа. Вполне возможно, что такой причиной явился тот факт, что скважина оказалась пробуренной в неоптимальных структурных условиях - в погруженной и поэтому обводненной части рифа.

Используя карты локальной составляющей структурных планов по опорным отражающим горизонтам и схемы размещения сейсмических профилей, по формулам (4) - (10) рассчитываем общее число объектов этой группы для разрядов 3-10, 10-30, 30-60, 60-100 и свыше 100 км². Около 79 % территории перспективных земель провинции занимают моноклинали. Расчеты показывают, что в их пределах представляется возможным выявить 1545 таких объектов с суммарной площадью 34320 км². Распределение их числа и суммарной площади по вышеуказанным разрядам следующее: 749 шт. и 5300 км²; 483 шт. и 9330 км²; 202 шт. и 8840 км²; 80 шт. и 6280 км²; 31 шт. и 4570 км². Таким образом, неантиклинальные ловушки в Тимано-Печорской НГП могут составлять основной резерв нефтегазоперспективных объектов.

Abstract

This study utilizes the relationship between the parameters of a grid of seismic profiles and the probability of discovering the objects of definite sizes for estimating the total number of prospective targets for oil and gas exploration. A calculation of the total amount of anticlinal structures that can be revealed in the Timan-Pechora province when den- sening further the grid of seismic profiles is provided. Also given is a calculation of the total quantity of structures being deformed as a result of the regional inclination of reflecting horizons to which hydrocarbon traps may be confined.

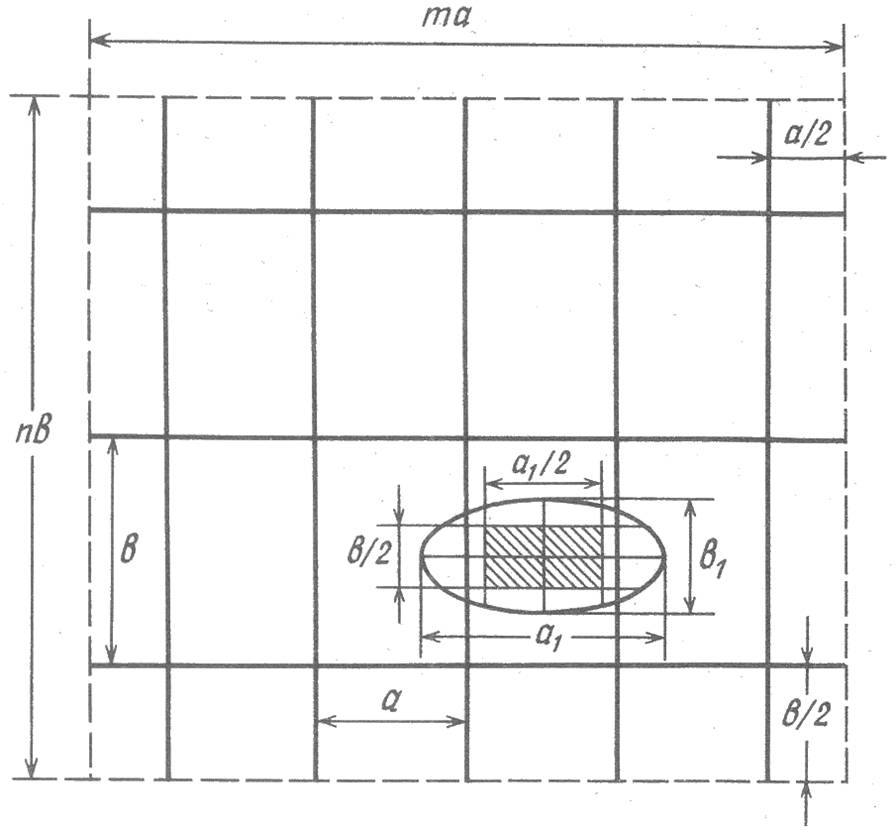

Рис. 1. Соотношение между параметрами структуры и сети сейсмических профилей.

Заштрихованный участок - надежно выявленная структура

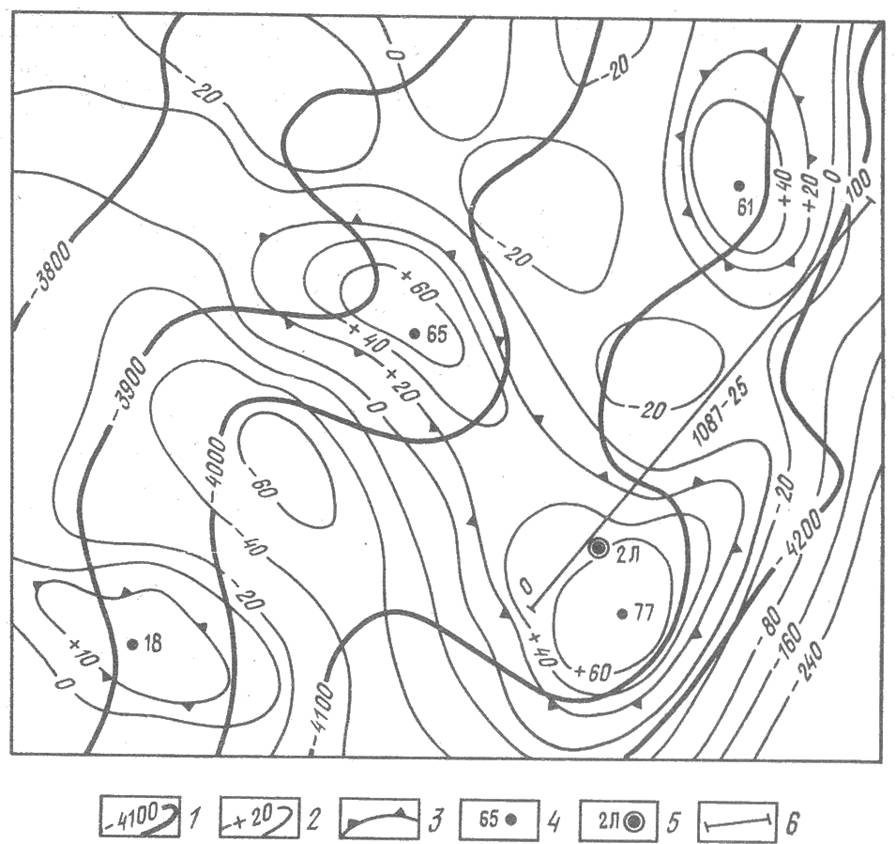

Рис. 2. Отображение структур облекания над погребенными рифами на карте локальной составляющей структурного плана горизонта II₁(C₁v) Лебяжской площади Верхнепечорской впадины:

1 - изогипсы отражающего горизонта II₁ (C₁v); м; 2 - локальная составляющая структурного плана по горизонту II₁(C₁v), м; 3 - контуры структур облекания; 4 - максимальные значения локальной составляющей; 5 - параметрическая скв. 2 Лебяжская; 6 - сейсмический профиль
