Использование повторных замеров акустического метода со сменой раствора для разделения карбонатных пород месторождения Тенгиз по емкостным свойствам

В.А. КОСТЕРИНА, Н.В. ФАРМАНОВА (МИНГ)

Согласно теоретическим предпосылкам один из способов выделения коллекторов в разрезе с различными ФЕС с учетом их динамической пористости - это повторные замеры акустическим методом при смене известково-битумного раствора (ИБР) на раствор с водной основой - РВО (В.М. Добрынин, 1990 г.). Способ основан на различии коэффициентов сжимаемости нефтии фильтрата глинистого раствора водыв проницаемых пластах при оттеснении нефти (вскрытие на ИБР) фильтратом водного раствора. Опробование этого способа оказалось возможным в скважинах месторождения Тенгиз, где вскрытие продуктивных карбонатных отложений проводится на ИБР. Последнее обусловлено АВПД (80-83 МПа).

Исходя из термобарических условий месторождения Тенгиз при расчете теоретической палетки , построенной по методике В.М. Добрынина, приняты следующие константы:, плотности нефти и воды соответственно 0,66*10³ и 1,1*10³ кг/м³ (рис. 1). При этом палетка предусматривает деление пород по структуре пустотного пространства с выделением четырех зон: 1 - преимущественно трещиноватых коллекторов, II - преимущественно межзерновых, III - межзерново-кавернозных, IV - низкопроницаемых пород (к_но>= 0,4-0,5), возможно, также содержащих битум или вязкие нефти. Помимо этого, способ позволяет приближенно оценить коэффициенты проницаемости для преимущественно межзерновых коллекторов и остаточной нефтенасыщенности для всех четырех выделенных групп пород

На рис. 1 приведено сопоставление параметра  с  по скв. 44 (интервал 4390-4680 м). Как видно, часть пластов попадает в зону преимущественно межзерновых коллекторов (II зона) с приближенно оцененными Кпр (0,1-400) *10^-3 мкм², в III зону - межзерново-кавернозных - входит основная масса пластов, единичные пласты выделяются как чисто трещинные (I зона  до 4-5 %). Ряд интервалов в диапазоне пористости от 1 до 10 % характеризуется по этому параметру нулевыми значениями и соответствует низкопроницаемым или полностью непроницаемым разностям. В эту группу практически полностью попали пласты с Кп до 4 и около 50 % пластов до 5 %.

Предложенная методика двух замеров АК (со сменой ИБР на РВО), помимо разделения пород по структуре порового пространства, позволяет с определенной степенью приближения оценить коэффициенты остаточной нефтенасыщенности пластов, что в конечном счете дает возможность определить динамическую пористость  изучаемых коллекторов . Здесь к_во и к_но - коэффициенты остаточной водо- и нефтенасыщенности.

Динамическая пористость, определенная таким способом, была сопоставлена с к_{п дин.} установленными индикаторным методом по радону, разработанным Д.А. Кожевниковым (рис. 2). При этом Кво рассчитывался по известной зависимости Кво=f(Кп), полученной для Тенгизского месторождения по данным исследования керна «прямым» методом. Эти параметры оказались близки во всем диапазоне пористости, что свидетельствует о возможности использования стандартного акустического метода в рассматриваемой модификации для определения Кно и коэффициента вытеснения.

Проведенный анализ позволил дифференцировать высокопористые коллекторы (Кп>7-8 %) по степени заполнения их остаточными флюидами (Кво+Кно). Сопоставление Кп.дин с Кп.гис (рис. 3) показало, что часть пластов этой группы коллекторов характеризуется Кво+Кно от 10 до 40 и даже 50 %, помимо того, что ряд интервалов в этом диапазоне к_п практически непроницаем . Отсюда следует, что при низких значениях Кво, если исходить из принятой зависимости Кво=f (к_п), ряд объектов может содержать, помимо остаточной воды, значительное количество остаточной нефти или битума (до 30-40 %), что существенно скажется на динамических характеристиках объекта эксплуатации. Последнее особенно важно учитывать при проектировании системы разработки месторождения.

Помимо отмеченного, анализ полученных по скв. 44 данных показал, что в диапазоне коэффициентов пористости до 4-5 % практически все пласты, за исключением заведомо трещиноватых, характеризуются отсутствием проникновения фильтрата глинистого раствора, параметр (см. рис. 1), что свидетельствует о наличии в таких пластах непроницаемой матрицы.

Одним из ограничений в получении информации по акустическому методу при смене известково-битумного раствора на глинистый может оказаться отсутствие проникновения глинистого раствора в пласт (после смены) из-за кольматации прискважинной зоны известково-битумным раствором, в результате чего некоторые пласты могут характеризоваться как слабопроницаемые коллекторы. Такие единичные пласты были отмечены в скв. 44: при Кно>=40-50 % они имеют высокие значения параметров, определенные индикаторным методом по радону.

В целом целесообразность выполнения повторных замеров АК при смене известково-битумного раствора на глинистый в условиях, аналогичных условиям месторождения Тенгиз, диктуется возможностью использования этих данных для определения эффективной емкости изучаемых коллекторов и установления величины остаточной флюидонасыщенности (Кво+Кно) для каждого объекта.

Выводы

1. Выполнение и интерпретация повторных замеров акустического метода со сменой раствора раскрывает новые возможности АК при разделении карбонатных пород на типы.

2. Теоретическое обеспечение метода повторных замеров АК со сменой раствора позволяет достаточно надежно оценивать эффективную емкость коллекторов.

Abstract

The results are provided of utilizing the theoretical charts of V.M. Dobrynin for the interpretation of repeated measurements of the zonic method with changing solutions used to identify different-type reservoirs in a sequence of the Tengiz field carbonate deposits. The possibilities of the repeated measurements made by zonic logging with changing a solution are indicated to evaluate the efficient capacity of the reservoirs.

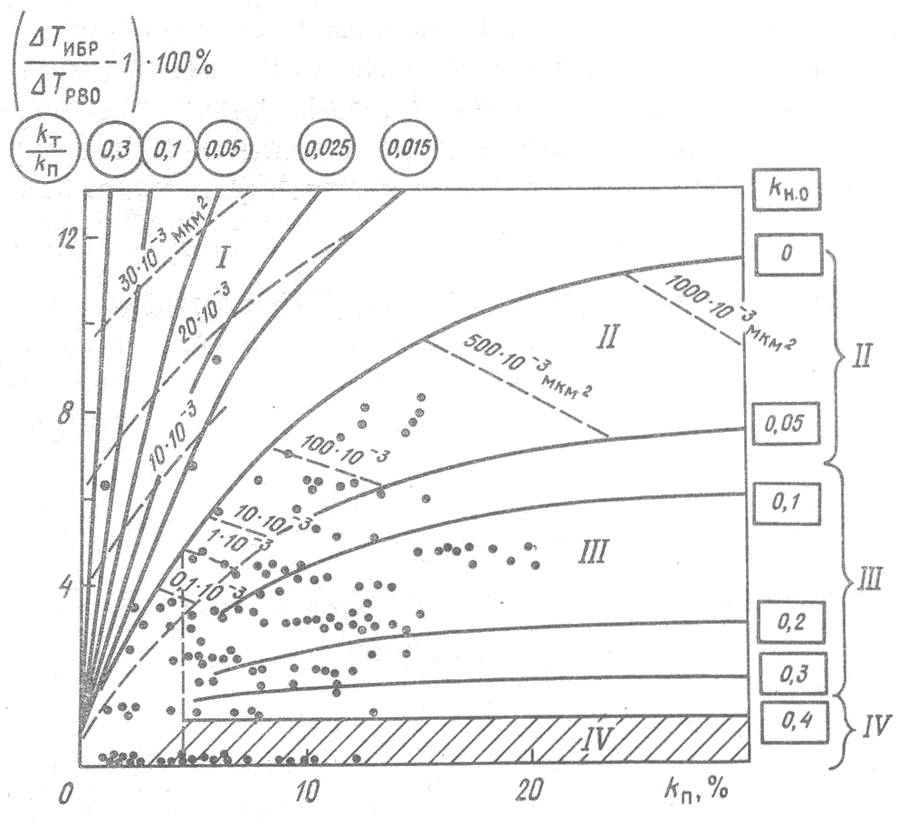

Рис. 1. Расположение фактических точек по скв. 44 месторождения Тенгиз на теоретической палетке

I-IV - соответственно зоны преимущественно трещинных, межзерновых, межзерново-кавернозных коллекторов и практически непроницаемых пластов. Штриховкой показана зона, в которую попадают коллекторы при кольматации прискважинной части пласта

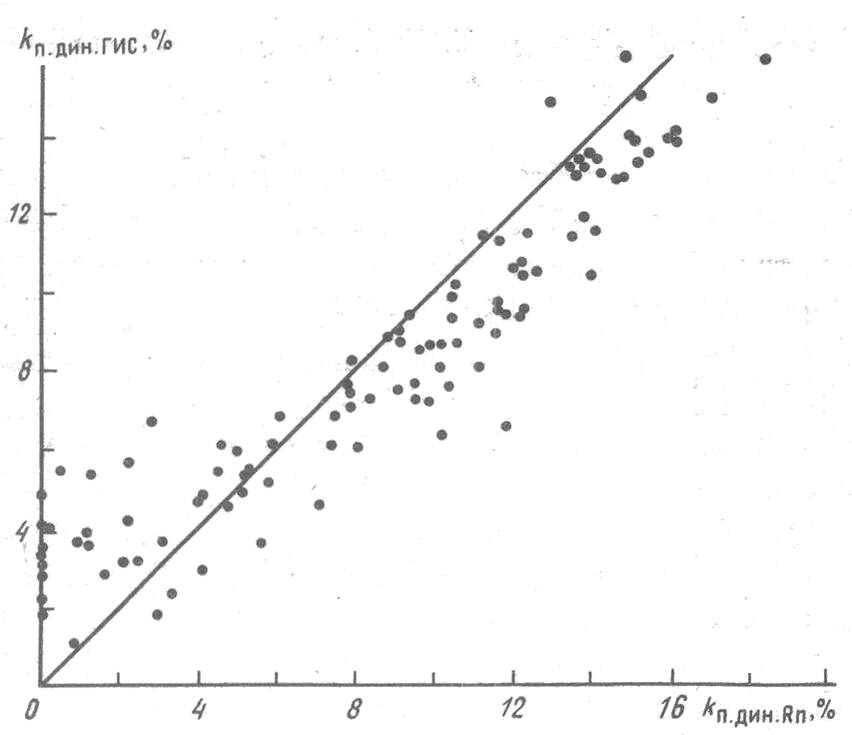

Рис. 2. Сопоставление, определенных по повторным замерам АК (со сменой раствора ИБР на РВО) и, установленных индикаторным методом по радону в скв. 44 месторождения Тенгиз

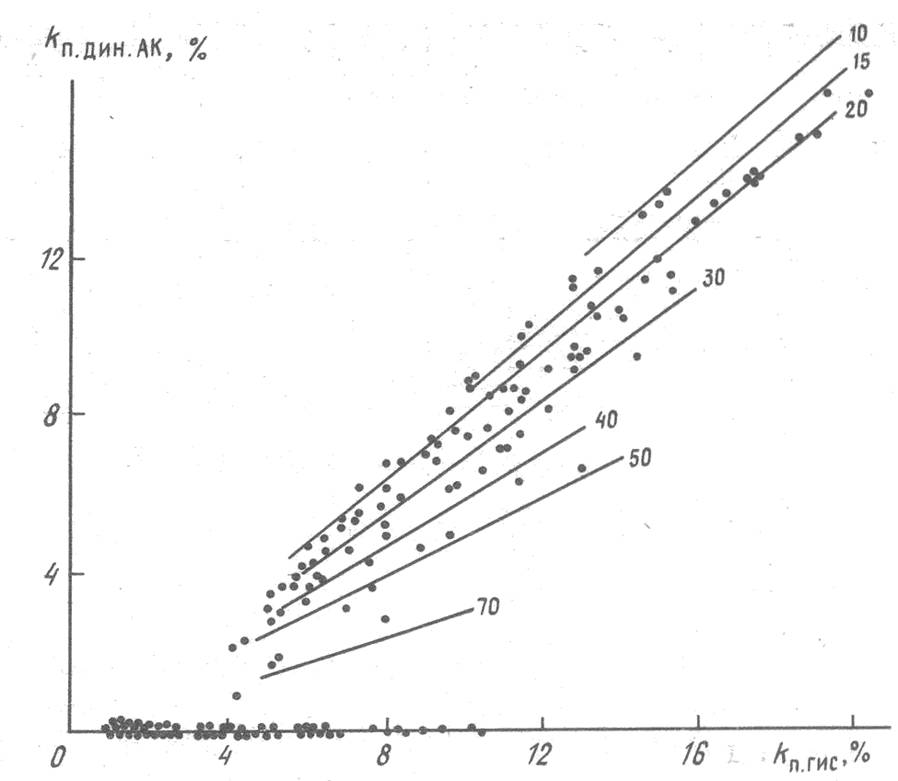

Рис. 3. Сопоставление Кп.дин.АК с к_{п гис}. Шифр кривых - (Кво+Кно), %
