Геологическое строение Южно-Тамбаевского месторождения по данным трехмерной сейсморазведки
Н. В. СЫСОЛЯТИН (Томскнефтегазгеология)
Южно-Тамбаевское месторождение нефти расположено в юго-восточной части Нюрольской впадины Западно-Сибирской плиты в отложениях палеозоя.
По данным одной группы ученых [4], палеозойские образования Нюрольского осадочного бассейна имеют складчато-блоковое строение. Другие [3] полагают, что на большей части плиты они не проходили стадии геосинклинального развития, а были дислоцированы в результате тектонических процессов, происходивших в соседних складчатых областях, и характеризуются крупными и относительно пологими структурными формами.
В последние годы на территории Нюрольской впадины наметилась тенденция к сокращению числа подготавливаемых нефтегазоносных объектов в отложениях платформенного чехла и к росту числа залежей УВ, открываемых в верхней части доюрского фундамента. Но поиски и разведка месторождений нефти и газа в приконтактной части фундамента сопряжены с большими трудностями, обусловленными резкой литофациальной изменчивостью этой части разреза, сложным тектоническим строением, дифференцированностью рельефа поверхности доюрских образований, а также слабой изученностью внутренней структуры палеозойского комплекса.
В этих условиях прогнозирование нефтегазоносных объектов с помощью широко используемого профильного варианта сейсморазведки МОГТ недостаточно эффективно, особенно при решении таких задач, как изучение внутреннего строения палеозойского фундамента, картирование мелких структур, отождествление и прослеживание по площади локальных изменений волнового поля, связанных с тектоническими нарушениями и зонами литофациальных замещений.
Весьма важное значение при поисках и разведке залежей нефти и газа в верхней части доюрского фундамента имеют сведения о внутреннем строении отложений палеозоя. В волновом сейсмическом поле палеозойские отражающие границы в зависимости от элементов залегания пластов и ориентировки профилей относительно их отображаются наклонными либо горизонтальными фрагментами осей синфазности, которые из-за высокого фона интенсивных дифрагированных боковых кратных и частично кратных волн, регистрируемых в том же временном интервале, не представляется возможным выделить и прокоррелировать по редкой сети профилей.
Один из путей повышения информативности при исследовании сложнопостроенных ловушек УВ в кровле фундамента - переход к площадной регистрации сейсмических колебаний и трехмерной обработке данных.
Работы по выбору, опробованию и оценке геологической эффективности площадных систем наблюдений проводились в Томском геофизическом тресте с 1985 по 1988 гг. на Песчаной структуре, Солоновском, Южно-Тамбаевском и Широтном месторождениях, где общая площадь съемки составила 170 км2. Применялась система наблюдений типа «крест» [2], которая обеспечивала равномерное распределение средних точек ОГП (с шагом по направлениям х и у, равным 40 м) и шестикратное накапливание сейсмического сигнала в каждой точке.
Материалы обрабатывались в системе СЦС-З-ТС, предложенной ЦГЭ Миннефтегазпрома, а также использовались собственные и совместные со СНИИГГиМСом такие программные разработки, как формирование разрезов ОТВ, ОТП для предварительной ручной коррекции поправок за пункты взрыва и приема, трехмерная коррекция статических поправок, автоматическая корреляция опорных отраженных волн и построение карт изохрон.
Широко применялся динамический анализ сейсмической записи по программам комплекса «ИНТЕРСЕЙС».
В пределах Южно-Тамбаевской структуры на временных
разрезах по субширотным профилям в интервале времен, соответствующем доюрской
толще, регистрируются достаточно интенсивные отражения с наклонными осями
синфазности (условно индексируемые как
), которые большинством интерпретаторов
отождествлялись с дифрагированными или боковыми волнами и не принимались во
внимание при изучении внутреннего строения отложений палеозоя. Материалы
трехмерной обработки регулярных площадных систем наблюдений (мигрированные
временные разрезы и горизонтальные срезы пространственного волнового поля)
позволили установить непрерывный характер прослеживания волн
почти на всем участке
исследований (рис. 1) и сделать предположение о их реальной
геологической природе. Это предположение хорошо подтверждается сопоставлением
структурных построений по границе с результатами определения возраста пород в верхней
части палеозойского фундамента. По данным трехмерной сейсморазведки на
Южно-Тамбаевской площади картируется крупная синклинальная складка
субмеридионального простирания, разбитая серией глубинных тектонических
нарушений (рис. 2). В скв. 75, пробуренной в западном крыле
складки, отложения палеозоя представлены доломитами, доломитизированными
известняками верхнеэмского яруса, из которых получен приток нефти дебитом 61,2
м3/сут. В скв. 76, смещенной относительно скв. 75 ближе к центру
синклинали, вскрыты органогенно-детритовые известняки нижнего - среднего
девона, а в скв. 77, расположенной в ядре складки, разрез палеозоя сложен
верхнефранскими плотными трещиноватыми известняками.
Синклинальная складка имеет следующие размеры: длина 6-8 км, амплитуда около 2 км, углы падения крыльев не превышают 35°.
Анализ геофизических и геологических материалов юго-восточной части Нюрольского осадочного бассейна показывает, что складчатость в палеозойских комплексах характерна для зоны сочленения Нюрольской впадины и Пудинского мегавала, где в настоящее время выявлены промышленные скопления УВ в карбонатных и кремнисто-глинистых образованиях верхней части доюрского фундамента на месторождениях Герасимовском, Западно-Останинском, Северо-Калиновом, Южно-Табаганском и др.
Полученные по материалам трехмерной сейсморазведки представления о внутреннем строении отложений палеозоя и данные бурения свидетельствуют о том, что скв. 75 на Южно-Тамбаевском месторождении вскрыла структурно-литологическую ловушку нефти, приуроченную к наклонному пласту доломитизированных известняков, выведенных на поверхность эрозионного среза в западном крыле синклинальной складки. По характеру простирания внутри палеозойской структуры развитие нефтеносного пласта можно прогнозировать на юг и северо-запад от продуктивной скважины, кроме того, предполагается аналогичный по литофациальному составу пласт известняков и в восточном крыле синклинального прогиба (рис. 3).
Весьма перспективными для поисков новых залежей нефти на этой площади могут быть западный и восточный антиклинальные перегибы, которые С.Ф. Богачевым (1987 г.) по материалам гравиметрической съемки интерпретируются как массивы локализованных в пространстве доломитизированных известняков. Восточный антиклинальный перегиб латерально приурочен к Герасимовскому локальному поднятию, в его шарнире к юго-востоку от рассматриваемого участка в скв. 444 был получен высокий дебит газоконденсата из верхней части палеозойских отложений.
Общая закономерность строения нефтегазоносных объектов в приконтактной части заключается в их локализованности, связанной с резкой литофациальной неоднородностью, разновозрастностью и дифференцированностью рельефа поверхности фундамента.
Оценить сложность геоморфологического строения верхней части доюрских образований удалось только благодаря применению трехмерной сейсморазведки. На всех участках, где были проведены сейсмические исследования по сверхплотной сети наблюдений (Широтная, Песчаная, Солоновская площади) по отражающему горизонту Ф2, отождествляемому с кровлей фундамента, картируется микроблоковая поверхность типа «разбитой тарелки». На Южно-Тамбаевской площади в рельефе доюрского фундамента удалось выделить локальные эрозионно-тектонические выступы размером до 2 км2, которые, по данным бурения, сложены карбонатными породами складчатого комплекса среднего палеозоя, а межструктурные впадины выполнены нормально-осадочной толщей более молодого возраста (см. рис. 3). О характере залегания этих образований свидетельствует регистрация на временных разрезах ниже волны Ф2 субгоризонтальных отражений группы Ф1 (см. рис. 1), приуроченность которых к геологическим границам доказана материалами ВСП, ВСС, результатами обработки данных сейсморазведки по программам вычитания кратных волн и скоростного анализа.
Сейсмостратиграфический анализ временных разрезов позволяет отнести указанный комплекс отложений к осадкам переходной формации, которые накопились в депрессионных частях Нюрольского бассейна в процессе разрушения складчатых и блоковых структур палеозоя. Этот вывод также подтверждается составом пород переходного комплекса: отдельные скважины, пробуренные в зонах его развития (Солоновская, Южно-Табаганская площади), вскрыли конгломерато-брекчию карбонатного и кремнисто-глинистого состава, обломки которой имеют разную степень окатанности и различный гранулометрический состав - от крупных валунов до песчаников.
Условия формирования, характер залегания и литологический состав отложений переходной формации дают основание считать их перспективными для поисков ловушек нефти и газа, которые могут быть связаны с базальным горизонтом комплекса, зонами его выклинивания на склоны карбонатных выступов и локальными эрозионно-тектоническими впадинами, заполненными переотложенными породами палеозоя. Ловушка нефти последнего типа по материалам трехмерной сейсморазведки предполагается на Солоновском месторождении [1].
Таким образом, верхняя часть доюрского фундамента на Южно-Тамбаевской площади сложена отложениями различных структурно-формационных комплексов, представленных карбонатными образованиями складчатого палеозоя и плащеобразно залегающей толщей пород переходной формации, которая характеризуется своими закономерностями размещения залежей нефти и газа и типами ловушек УВ. Применение трехмерной сейсморазведки позволило получить обширную информацию о внутреннем строении этих комплексов, их пространственном разделении, уточнить структурные построения по горизонту Ф2, что с привлечением результатов глубокого бурения дает возможность для детального прогнозирования литологического состава, возраста пород и связанных с ними зон улучшенных коллекторских свойств в верхней части доюрского фундамента.
Полученные сведения позволяют оптимизировать точки заложения разведочных и поисковых скважин и существенно сократить расходы на буровые работы.
Кроме того, опыт использования трехмерной сейсморазведки в юго-восточной части Нюрольской впадины показал, что эта методика дает реальное повышение эффективности при изучении сложнопостроенных нефтегазоносных объектов в зоне контакта мезозойских и палеозойских отложений, поэтому ее необходимо совершенствовать и широко внедрять.
СПИСОК ЛИТЕРАТУРЫ
1. Кривошеев Э.В., Сысолятин Н.В. Картирование неоантиклинальных ловушек в Нюрольской впадине площадной сейсморазведкой // Геология нефти и газа.- 1990.- № 5.- С. 22- 24.
2. Мешбей В.И., Мурсакулов А.3. Регулярные площадные системы многократных перекрытий // Обзор ВИЭМС. Сер. Разведочная геофизика.- 1985.
3. Перспективы нефтегазоносности палеозоя юга Западно-Сибирской плиты / А. А. Трофимук, В.С. Вышемирский, Н. П. Запивалов и др. // Геология и геофизика.- 1979.- № 7,- С. 3-13.
4. Сурков В.С., Жеро О.Г. Фундамент и развитие платформенного чехла Западно-Сибирской плиты.- М.: Недра.- 1981.
Results are presented of three-dimensional seismic prospecting at the Yuzhno-Tambayevskoye oil field discovered in carbonate rocks of the upper part of Paleozoic basement in the Nyurol depression of the West Siberian platform. There indicated the possibility of using areal observation systems and three-dimensional seismic data processing for the detailed study of pre-Jurassic rock surface topography and inner structure of the Paleozoic. It has been established that the pools are associated with the nonanticlinal trap confined to the inclined bed at the erosional basement surface. The three-dimensional seismic exploration technique provides a real increase in geological efficiency when predicting complexly structured hydrocarbon-bearing targets in a contact zone of Mesozoic and Paleozoic strata.

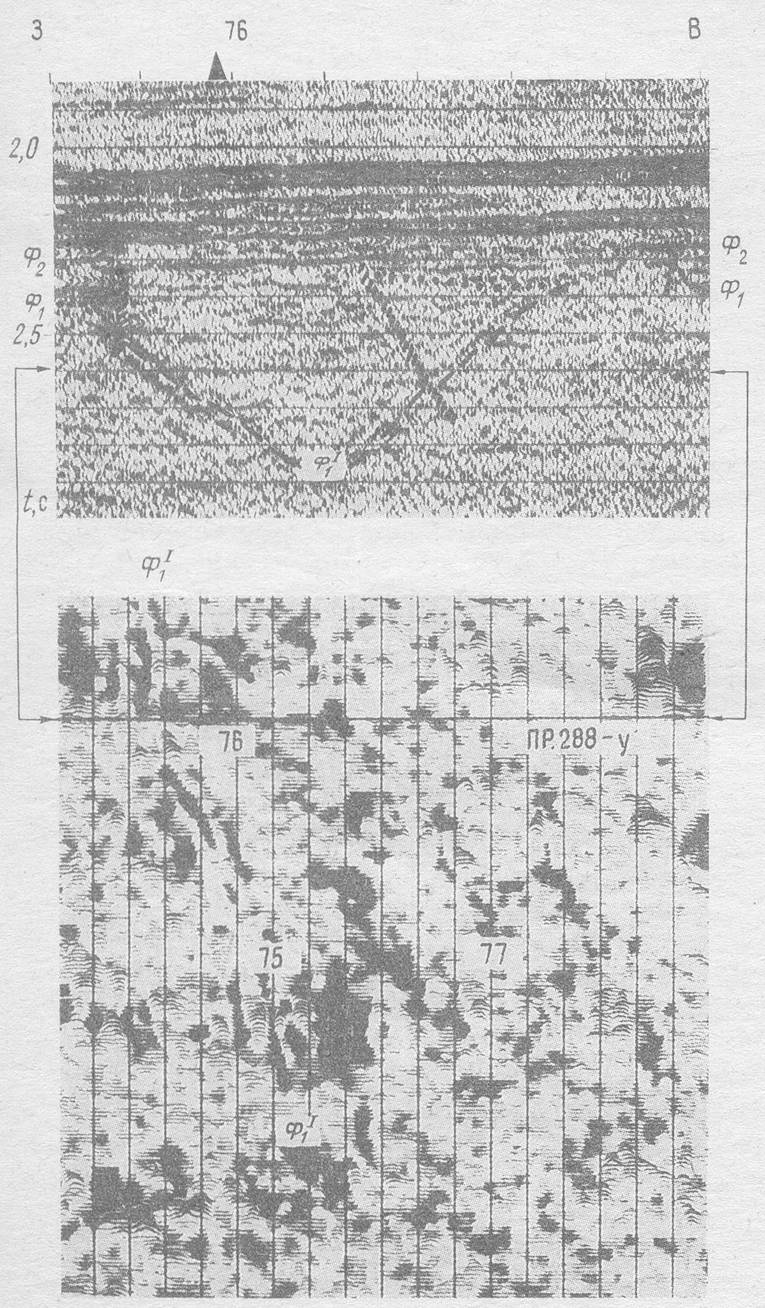

Рис. 1. Временной разрез по профилю 288-у, совмещенный с горизонтальным срезом волнового поля (tсрез=2,6 с)

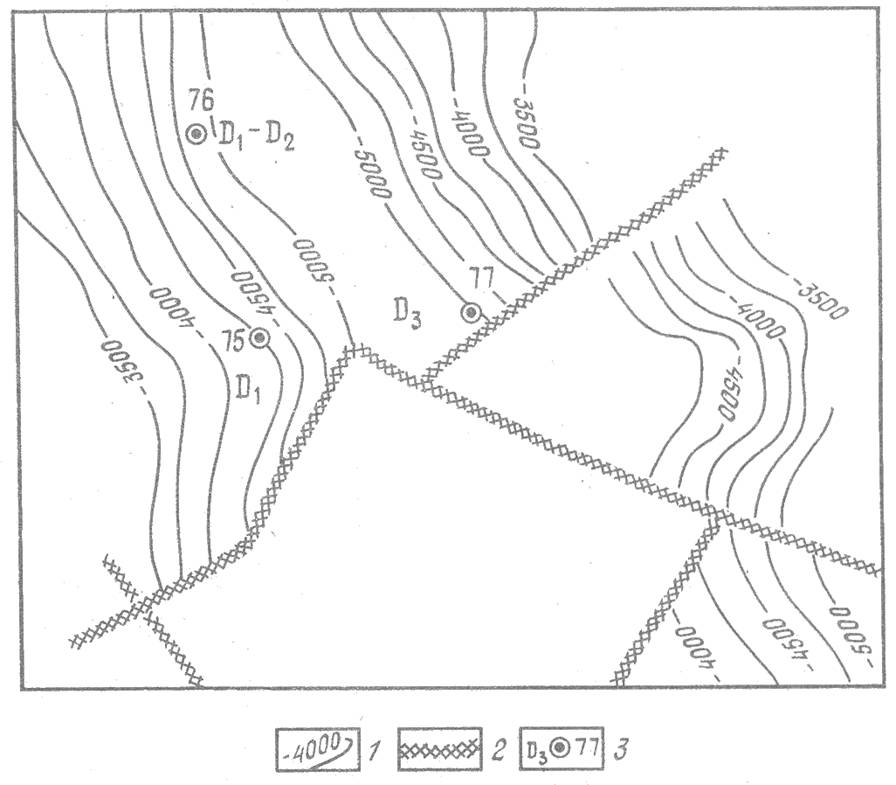

Рис. 2.
Схематическая карта по отражающему горизонту
Южно-Тамбаевской площади:
1 - изолинии отражающего
горизонта
; 2 - тектонические нарушения; 3 - разведочные
скважины

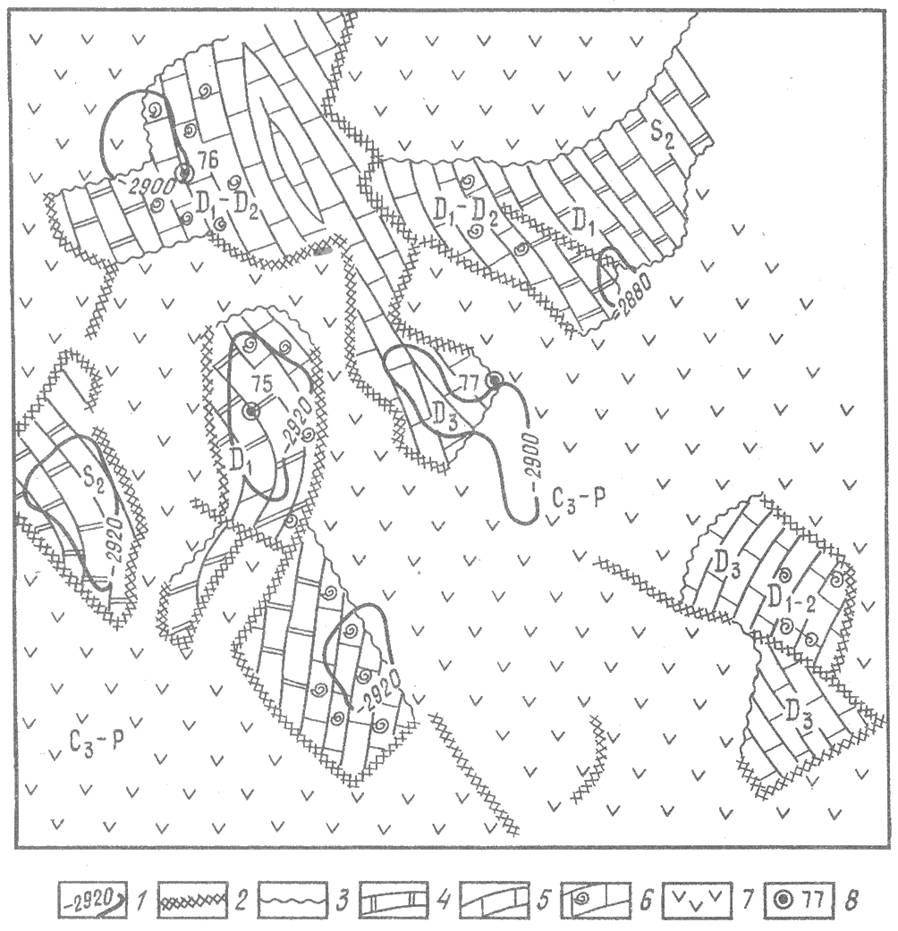

Рис. 3. Схематическая геологическая карта верхней части фундамента Южно-Тамбаевской площади:
1 - локальные структуры по отражающему горизонту 2 - тектонические нарушения; 3 - границы эрозионной поверхности; известняки: 4 - доломитизированные, 5 - мономинеральные, 6 - органогенные: 7 - отложения переходной формации; 8 - разведочные скважины
