Наиболее эффективный метод получения информации о глубоко залегающих образованиях на платформенных территориях, – сейсморазведочный. Однако в производственных условиях использование сейсморазведки часто ограничивается построением структурных карт по опорным отражающим горизонтам. Остальная информация, заложенная в сейсмических материалах, используется для расчленения разреза на сейсмокомплексы, сейсмофации, отличающиеся друг от друга волновой картиной, т. е. внутренним строением, выражающимся взаиморасположением сейсмоотражающих поверхностей различных рангов. Качественное улучшение материалов сейсморазведки, начало которому было положено внедрением сейсмостанций нового поколения и МОГТ с применением ЭВМ, позволило использовать для геологических построений сейсмограницы не только регионального, но и зонального и локального распространения. Построение карт изопахит для целей палеоструктурного анализа локальных поднятий теперь легко выполняется с помощью ЭВМ на базе сейсмических карт и разрезов.

В свое время была предложена методика тектонического анализа платформенных структур методом построения графиков амплитуд [2]. График строится по результатам бурения двух скважин, одна из которых находится на своде, а вторая на крыле структуры. Глубина (в метрах) откладывается по оси ординат, амплитуда (в метрах) по оси абсцисс. Такие графики демонстрируют степень затухания складки вверх по разрезу и позволяют рассчитать глубину и время затухания (рисунок). Они интерпретируются как графики роста, если читать справа налево, позволяют рассчитать палеоамплитуду (амплитуду конседиментационного роста складки за период накопления того или иного слоя):

DА=А₁–А₂,

где DА – амплитуда роста, А₁ – амплитуда по подошве слоя, А₂ – амплитуда по кровле слоя.

Необходимые данные для построения графиков амплитуд можно получить из сейсморазрезов и структурных карт, составленных по сейсмическим данным. На временных сейсмических разрезах в качестве глубины принимается время I распространения сейсмической волны, а в качестве амплитуды приращение времени Dt, рассчитываемое как разность t1 - t2, где t1 – время распространения сейсмической волны до отражающего горизонта на крыле складки; t2 – то же на своде складки. Расчет производится для каждого отражающего горизонта. Полученное значение наносится в виде точки напротив времени t1.

Каждая платформенная складка имеет свой график амплитуд, т. е. амплитудную характеристику. Тем не менее, многие графики имеют сходные конфигурации, что позволяет подразделять их на группы, классы, типы. В платформенном чехле Западно-Сибирской плиты обычно выделяется 5–6 региональных (опорных) сейсмических горизонтов: А – кровля фундамента, Б – кровля юры, М – подошва апта, Г – кровля сеномана, С – кровля верхнего мела.

В северных областях количество опорных горизонтов увеличивается до 10 и более. Сейсмическая съемка, проведенная методом ОГТ, позволила установить здесь ранее неизвестные типы структур, переходящие с глубиной в отрицательные формы: прогибы и впадины. В числе таких навешенных, наддепрессионных, инверсионных структур Находкинское, Заполярное поднятия [I]. Часть структур преобразовываются в структурные носы и флексуры: Пурпейская, Северо-Пурпейская, Ярудейская, Шугинская. В центральных к южных районах Западно-Сибирской плиты такие структуры встречаются только в Колтогорском прогибе.

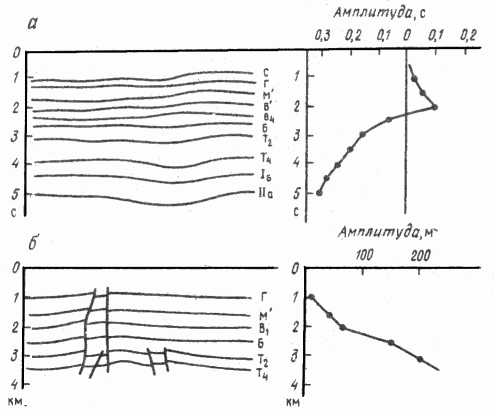

На рисунке приведены примеры анализа платформенных структур методом построения графиков амплитуд по данным сейсморазведки. Тотаяхинское поднятие расположено на юге Гыданского полуострова, имеет амплитудную характеристику с постепенным затуханием вверх по разрезу. На глубине 800–900 м складка затухает полностью. Это – унаследованный тип структур, Очень характерный для Среднеобской нефтегазоносной области. Поднятие нарушено сбросами субмеридионального направления. Юрхаровское поднятие находится в Пурском мегапрогибе, образовано на месте впадины, т. е. относится к инверсионному типу. По пяти нижним горизонтам (триас – юра) на месте поднятия отображается впадина: амплитуда отрицательная, постепенно нарастает с глубиной. Нулевая амплитуда устанавливается в нижнем неокоме внутри клиноморфной толщи, залегающей между сейсмогоризонтами Б и В4. По кровле валанжина (сейсмогоризонт В4) Юрхаровское поднятие имеет максимальную положительную амплитуду. Выше сейсмогоризонта В4 структура вновь затухает, но сохраняя свою антиклинальную форму до кровли мела.

Графики амплитуд можно построить для каждого сейсмопрофиля, для каждой пары скважин. Они будут характеризовать отдельные крылья и части платформенной структуры в амплитудном и палеоамплитудном отношениях. Такая методика позволяет извлечь из имеющегося сейсмического материала полезную информацию и лучше познать исследуемый объект – платформенную структуру, ловушку нефти и газа.

1. Гиршгорн Л. Ш., Кабалык В. Г. Поднятие чехла над глубинными кольцевыми депрессиями на севере Западной Сибири // Советская геология.– 1990.– № 1.– С. 57–63.
2. Максимов Е. М. Моделирование платформенных структур на примере Западно-Сибирской плиты // Геология и разведка.– 1984.– № 5.– С. 22–27.

Amplitude graphs construction is proposed for platform structures classification. These graphs show a degree of fold flattening upword and downword and allow to calculate a depth of fold flattening. They are interpreted as growth graphs being read from right to left and they make possible to determine paleoamplitudes and time of structure growth end. To construct graphs by seismic data one should mesure depth and amplitude at seismic profils and structure maps, made by seismic materials. Two structure types are examined in this paper at the example of the Western Sibiria: Totayah inherited structure and Urhar inversion structure.
