УДК 551.98:551.734.2(571.5)



© Н.И. Никонов, А.Г. Меньшин, 1993

Зоны нефтенакопления в силурийско-нижнедевонских отложениях юга Хорейверской впадины

Н.И. НИКОНОВ. А.Г. МЕНЬШИН (Ухтанефтегазгеология)

Отличительной особенностью строения силурийско-нижнедевонских отложений Хорейверской впадины является их неравномерная мощность. Четкая закономерность увеличения глубины размыва ордовикско-силурийско-нижнедевонского нефтегазоносного комплекса (НГК) прослеживается в западном направлении (рис. 1). Так, в восточной части впадины, где мощность силурийско-нижнедевонских отложений по расчетным и геофизическим данным достигает 1200 м, скважинами на Колвинской площади вскрыты нижнедевонские отложения. К центральной части впадины на Западно-Сандивейской площади происходит сокращение мощностей силурийских отложений до 400 м. В западной части впадины на ряде участков вскрыта только подошвенная часть силурийских отложений мощностью 143 м в скв. 26 Восточно-Харьягинской и 156 м в скв. 90 Верхневозейской. Увеличение мощностей комплекса наблюдается не только к востоку, но и к югу. Так, скв. 7 Северо-Мастерьельская вскрыла нижне- (мощность 773 м) и верхнесилурийские (248 м) отложения. Это свидетельствует о том, что на рубеже среднего - позднего девона в пределах Хорейверской впадины сформировался ныне погребенный Большеземельский палеосвод. При этом районы Восточно-Харьягинской и Верхневозейской площадей испытали наиболее значительные поднятия. Региональный размыв определил характер распространения коллекторов в силурийских отложениях, закономерности их площадного распространения и в значительной степени зональность нефтеносности.

По материалам бурения в толще силурийских карбонатов чередуются плотные пачки и пачки коллекторов. Относительное расположение их по отношению друг к другу хорошо видно на рис. 2. Так, отложения макарихинской и салюкинской свит приурочены к изопахитам 50-400 м и в зоне выхода под поверхность размыва они обладают хорошими коллекторскими свойствами. К этим отложениям приурочены Восточно-Возейское, Верхневозейское, Западно-Сандивейское и Шорсандивейское нефтяные месторождения. В вышележащих веякских отложениях четко выделяются две проницаемые пачки, разделенные между собой от остальной части разреза уплотненными карбонатами. Мощность проницаемых карбонатов колеблется в пределах 45-75 м. К нижней пачке приурочены Восточно-Возейское, Рогозинское, Западно-Веякское, Люзаюское, к верхней - Баганская группа месторождений.

В зоне выхода уплотненных карбонатов под поверхность размыва в нижележащих отложениях, как правило, коллекторы отсутствуют. Силурийские отложения перекрывает пачка глинистых карбонатов и глин кыновского и саргаевского горизонтов, являющаяся региональной покрышкой. В районах, где под поверхность предкыновского размыва выходят пористые пласты силурийских карбонатов, при благоприятных структурных условиях могут возникнуть условия сохранности залежей нефти (Западно-Сандивейское, Восточно-Возейское и другие месторождения нефти). В районах, где под поверхность предкыновского размыва выходят уплотненные карбонаты, даже при наличии благоприятных структурных условий (Сандивейская-I, Веякская и другие структуры) залежи нефти отсутствуют.

Нижнесилурийская карбонатная толща делится на два яруса (лландоверийский и венлокский), которые, в свою очередь, расчленены на четыре свиты (салюкинскую, макарихинскую, сандивейскую и веякскую). Внутри силурийских отложений залегают четыре маломощные пачки глинистых доломитов (в их кровле нами выделены корреляционные реперы R-II, R-IV, R-V, R-VI), разделяющие эти свиты, в одних случаях граница свит проводится в кровле (репер R-V - граница сандивейской и веякской свит), в других - в подошве глинистых пачек (граница макарихинской и сандивейской свит).

Отложения макарихинской, сандивейской и веякской свит продуктивны. Они представлены в основном доломитами, иногда глинистыми и алевритистыми с редкими маломощными прослойками известняков. Породы трещиноватые, часто со сгустково-комковатой или пятнисто-узорчатой (водорослевой) структурой и, как правило, с каверно-порово-трещиноватым типом коллекторов. Поры вторичного выщелачивания и перекристаллизации размерами от 0,03 до 1,5 мм, каверны достигают 5 см, но чаще они залечены полностью или частично вторичными минералами (скв. 202, 203, 217 Верхневозейская, макарихинская, сандивейская и веякская свиты, скв. 32 Северо-Баганская, веякская свита). Обычно глубина развития коллекторов от поверхности размыва достигает 170 м (скв. 32 Северо-Баганская и скв. 203 Верхневозейская), ниже которой породы уже существенными коллекторскими свойствами не обладают. Пористость пород по данным лабораторных исследований керна составляет 6-19,3, по данным ГИС - 24 % (в среднем 10-12 %), проницаемость в среднем 0,003-0,008 мкм2 при ее колебаниях в отдельных образцах от 0,0001 до 0,03 и 0,156 мкм2. Причем отмечается снижение коллекторских свойств пород по мере удаления от зоны их выхода на поверхность размыва. Так, в разрезе скв. 3 Сандивейской, пробуренной непосредственно в зоне выхода пористых разностей на поверхность размыва, пористость пород в среднем 12 %, в отдельных образцах по лабораторным исследованиям до 19,3 %, по данным ГИС до 24 %. В скв. 42 Сандивейской, пробуренной в зоне распространения плотных разностей в 1 км от линии среза, пористость составляет 8-16 %, а в скв. 90 Сандивейской, пробуренной в 18 км от линии среза плотной пачки доломитов, не превышает 7-10 %. Таким образом, характер изменения коллекторских свойств пород указывает на сильное развитие выщелачивания в зоне предкыновского размыва.

Над реперными глинистыми пачками нижнего силура, как правило, залегают окремненные плотные доломиты суммарной мощностью 30-60 м. В них наблюдаются очень слаборазвитая пористость, трещины и каверны, которые в зоне выхода под поверхность размыва залечены глинистым материалом и сульфатами. По-видимому, по мере углубления зоны выщелачивания в основных карбонатах-коллекторах уплотненные отложения, вероятно, оказались в зоне разгрузки, где происходило уже полное залечивание первичных пор. Таким образом, плотные доломиты внутри силурийской толщи по всей территории Хорейверской впадины являются ложными покрышками. А на локальных участках непосредственно под кыновско-саргаевскими отложениями они становятся хорошими покрышками и играют основную роль при формировании стратиграфически экранированных залежей. Эти плотные породы, приуроченные к середине веякской свиты (на 50-70 м выше репера R-V) и зоне сочленения веякской и сандивейской свит (в районе репера R-V), в основном контролируют силурийские залежи (Сандивейское, Западно-Веякское, Верхневозейское и Восточно-Возейское месторождения). Ввиду того, что в настоящее-время подготовка объектов к глубокому бурению проводится по поверхности размыва, а сами ловушки контролируются описанными плотными разностями, разведка залежей, даже после их выявления, очень сложна. Так, например, скв. 45, 6, 7 Западно-Сандивейские, скв. 34 Западно-Веякская и скв. 227 Рогозинская, несмотря на наиболее благоприятное гипсометрическое положение по кровле силура, оказались за пределами залежей.

Нижнедевонские продуктивные отложения представлены известняками с поровым типом коллекторов общей мощностью пласта I от 5 (скв. 4 Колвинская) до 32 м (скв. 6 Изьямусюрская) эффективной мощностью 4,6-12,4 м. Пористость коллекторов по данным ГИС 14,5-15,2 %. Пласт I как снизу, так и сверху ограничен глинистыми породами мощностью 5-10 м. Установлено наличие коллекторов в вышележащем пласте II (скв. 6 Изъямусюрская).

Закономерности распространения коллекторов и неколлекторов хорошо прослеживаются на карте мощностей (см. рис. 2), что должно быть использовано при поисково-разведочных работах.

Зональность нефтеносности определяется также структурным планом кровли силурийско-нижнедевонского НГК (рис. 3). Исходя из литолого-стратиграфических и структурно-тектонических особенностей в пределах Колвависовского ИГР, к которому относится рассматриваемая территория, можно четко выделить пять зон нефтенакопления со своими особенностями залежей нефти: Восточно-Возейскую, Сандивейскую, Баганскую, Макариха-Салюкинскую и Восточно-Хорейверскую.

К Восточно-Возейской зоне нефтенакопления отнесена узкая полоса структур, примыкающих к Колвинской зоне разломов. Ловушки в этой зоне преимущественно тектонически экранированные и связаны с различными свитами нижнего силура и ордовика. К этой зоне относятся Верхневозейское, Рогозинское, Северо-Мастерьельское, Восточно-Возейское и Восточно-Возейюское месторождения. Максимальные запасы приурочены к коллекторам сандивейской свиты на Верхневозейском месторождении. Следует подчеркнуть, что новые поисковые объекты на территории данной зоны с высокоемкими коллекторами в отложениях сандивейской свиты могут быть выявлены только в районе Восточно-Харьягинской и Восточно-Возейюской площадей. Почти все подготовленные к бурению объекты расположены - в зоне распространения веякской свиты нижнего силура, которая характеризуется малыми мощностями коллекторов и наибольшими размерами залежей. Некоторые объекты приурочены даже к зонам развития верхнесилурийских (Среднеколвинское поднятие) и нижнедевонских (Комависское поднятие) и даже среднедевонских отложений (Возейюское поднятие). Особый интерес представляет зона выклинивания нижнедевонских отложений на сочленении Хорейверской впадины и южной части Харьягинского вала, которую следует изучить параметрическим бурением.

Сандивейская зона нефтенакопления связана с региональным стратиграфическим срезанием отложений нижнего силура в районе Сандивейской группы поднятий. К ней отнесена территория, в пределах которой под кыновско-саргаевскими отложениями развиты сандивейские. Северная граница этой зоны фиксируется по флексуре, наблюдающейся вблизи изогипсы -3800 м. К этой зоне относятся Западно-Сандивейское и Шорсандивейское месторождения. Характерны стратиграфически экранированные и антиклинальные залежи, приуроченные к отложениям сандивейской свиты. Эта зона может быть продолжена на запад непосредственно до Восточно-Харьягинской и Восточно-Возейюской площадей. Несмотря на широкое развитие поля выходов коллекторов сандивейской свиты под поверхность размыва, подготовленные объекты здесь отсутствуют. Рекомендуется провести анализ всех сейсмических материалов специально для отражающего горизонта III-IV, связанного с кровлей силура. Следует иметь в виду, что перспективны здесь даже мелкие структуры. Необходимо учесть это даже при интерпретации материалов полевых работ, проводимых западнее Сандивейской площади. Таким образом, Сандивейская зона нефтенакопления будет одной из основных после выявления и подготовки объектов для бурения.

Баганская зона нефтенакопления выделена как южная часть района распространения под кыновскими отложениями карбонатов веякской свиты нижнего силура. Здесь выявлены Баганское, Северо-Баганское, Западно-Веякское и Западно-Хатаяхское месторождения. Подготовлены к бурению Западно-Веякское, Веякошорское и Восточно-Веякское поднятия. Залежи в Баганской зоне нефтенакопления преимущественно мелкие. Ресурсы небольшие и не позволяют ориентировать на крупные объемы бурения. Залежи нефти характеризуются очень большой сложностью. Они антиклинальные и комбинированные стратиграфически экранированные, часто осложненные тектоническими экранами. Для повышения эффективности поисково-разведочных работ и выявления новых перспективных объектов по Баганской зоне необходимо специально для силурийских отложений пересмотреть все имеющиеся сейсмические материалы. Северная часть зоны распространения веякской свиты под кыновскими отложениями может быть выделена как перспективная Восточно-Сандивейская зона нефтенакопления. Поисковые объекты здесь пока не выделены.

Макариха-Салюкинская зона нефтенакопления связана с высокоамплитуднымй структурами Салюка-Макарихинского вала. Кроме структур этого вала, к зоне отнесены также структуры, непосредственно примыкающие к тектоническим нарушениям, ограничивающим вал с запада. Для этой зоны характерны линейно вытянутые высокоамплитудные комбинированные тектонически экранированные залежи. При этом не имеет значения, какие породы выходят под поверхность предкыновского размыва. Этот фактор будет влиять лишь на строение залежей. На Среднемакарихинском поднятии к настоящему времени выявлены две залежи (силурийская и ордовикская). К бурению подготовлены Салюкинская и на примыкающих с запада тектонических блоках Нижнемакарихинская и Западно-Салюкинская структуры.

Перспективы зоны развития верхнесилурийских отложений, выходящих под поверхность предкыновского размыва, не выяснены. На всех структурах (Пятомбойская, Овражная, Пальникская, Колвависовская, Ладская, Северо-Веякская), где бурение уже проводилось, коллекторы не выявлены.

Колвинская зона нефтенакопления выделена в контуре распространения нижнедевонских отложений в восточной части Хорейверской впадины. Залежи нефти здесь приурочены к ловушкам стратиграфически экранированного типа. К этой зоне относится Колвинское месторождение с залежью нефти в пласте I. Перспективы нефтеносности связаны с вышележащим пластом II и с районом к югу от Колвинского месторождения.

И, наконец, следует выделить зону примыкания |Силурийско-нижнедевонских отложений Хорейверской впадины к валам Сорокина и Хоседаюскому, ограничивающим ее с востока. Эта зона характеризуется наличием тектонически экранированных объектов, имеющих неясные перспективы нефтеносности. Учитывая, что она имеет значительное протяжение, необходимо провести бурение двух-трех параметрических скважин на выявленных структурах для установления перспектив нефтеносности.

Зональность распространения силурийско-нижнедевонских отложений под кыновско-саргаевской покрышкой определила не только зональность типов и масштабов Нефтяных залежей, но и зональность физико-химических свойств нефти. Особенно ярко это проявляется при рассмотрении плотности и содержания смол и асфальтенов. На карте равных мощностей силурийских отложений видно, что тяжелые нефти приурочены к зонам максимальных мощностей силурийских и нижнедевонских отложений. К тяжелым высокосмолистым нефтям относятся нефти нижнедевонской залежи Колвинского месторождения (плотность 0,889 г/см3, смолы+асфальтены 14,6 %); силурийской залежи Среднемакарихинского месторождения (плотность 0,913-0,917 г/см3, смолы+асфальтены 25,5 %).

К нефтям утяжеленным со средним содержанием смолы+асфальтены относятся нефти силурийских залежей Баганского, Северо-Баганского, Восточно-Возейского, Бадьюского и Рогозинского месторождений. Плотность нефтей этих месторождений изменяется от 0,841 (Баганское, Рогозинское) до 0,856 (Северо-Баганское) и до 0,865 г/см3 (Бадьюское), смолы+асфальтены составляют 6,57-7,9 %. Эти нефти связаны с залежами веякской свиты. На некоторых месторождениях этой зоны нефть более близка к тяжелым высокосмолистым. Такая нефть получена из скв. 80 Лызаюской площади (плотность 0,879 г/см3, смолы+асфальтены 9,4 %) и Западно-Веякского месторождения (плотность 0,880 г/см3, смолы+асфальтены 15 %).

Легкие нефти связаны с залежами сандивейской свиты нижнего силура. Плотность нефти колеблется от 0,823 (Верхневозейское месторождение) до 0,835 г/см3 (Западно-Сандивейское месторождение). Содержание смол и асфальтенов низкое. При приближении к границе зоны распространения веякской свиты плотность нефти закономерно повышается, и нефти приближаются к утяжеленным. На Шорсандивейском месторождении плотность нефти 0,845 г/см3.

Существование в Хорейверской впадине зон нефтенакопления, характеризующихся различными стратиграфической приуроченностью, типами ловушек, масштабами залежей нефти и физико-химическими свойствами нефтей, значительно осложняет проведение поисково-разведочных работ. Повышение их эффективности возможно лишь при комплексном учете очень многих геологических факторов, влияющих на зональность нефтеносности.

Abstract

In the Khoreiver depression, oil and gas accumulation areas characterized by different stratigraphic confinement to various types of traps, physico-chemical properties of oils and by the complexity in carrying out exploratory work are considered. The increase in exploration efficiency is possible only if many of the geological factors affecting petroleum potential zonation are taken into account.

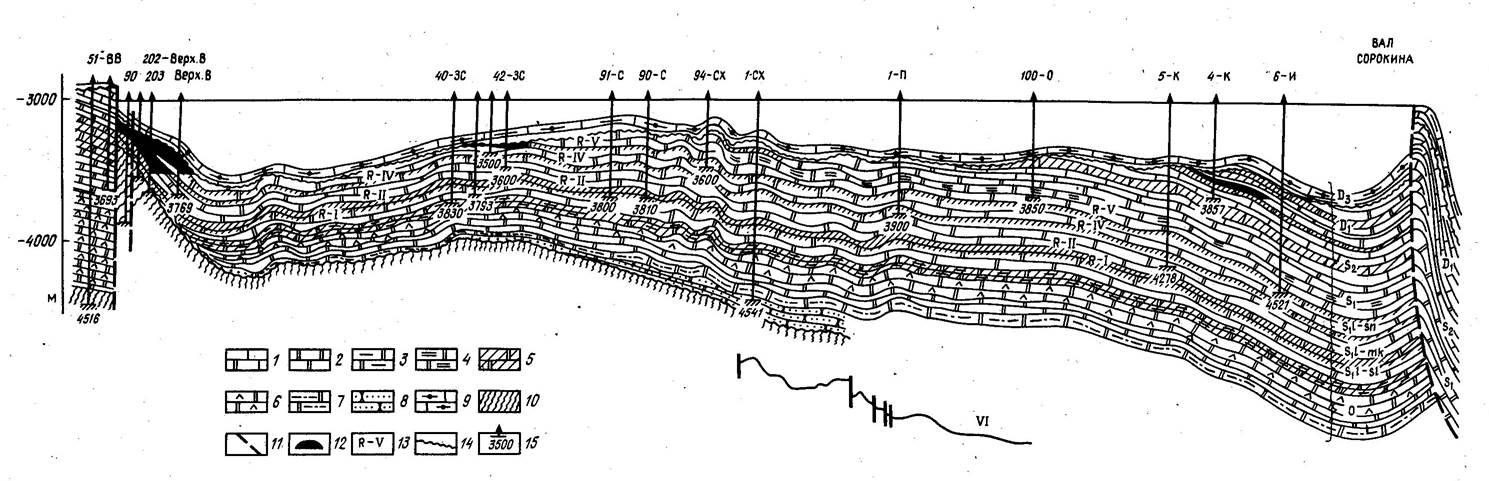

Рис. 1. Геологический профиль вкрест простирания Хорейверской впадины:

1 - известняки; 2 - доломиты; 3 - переслаивание доломитов и глин; 4 - плотные доломиты; 5 - глинистые доломиты; 6 - доломиты с включениями и прослойками ангидрита; 7 - терригенно-карбонатные породы; 8 - песчаники; 9 - известняки доманиковой фации; 10 - породы рифейского фундамента; 11 - тектонические нарушения; 12 - залежи нефти; 13 - реперные границы по материалам промысловой геофизики; 14 - поверхности размыва; 15 - скважины; ВВ - Восточно-Визейская, Верх. В - Верхневозейская, ЗС - Западно-Сандивейская, С - Сандивейская, СХ - Северо-Хаяхинская, П - Пальникская, О - Овражная, К - Колвинская, И - Изьямусюрская, СН - Сандивейская

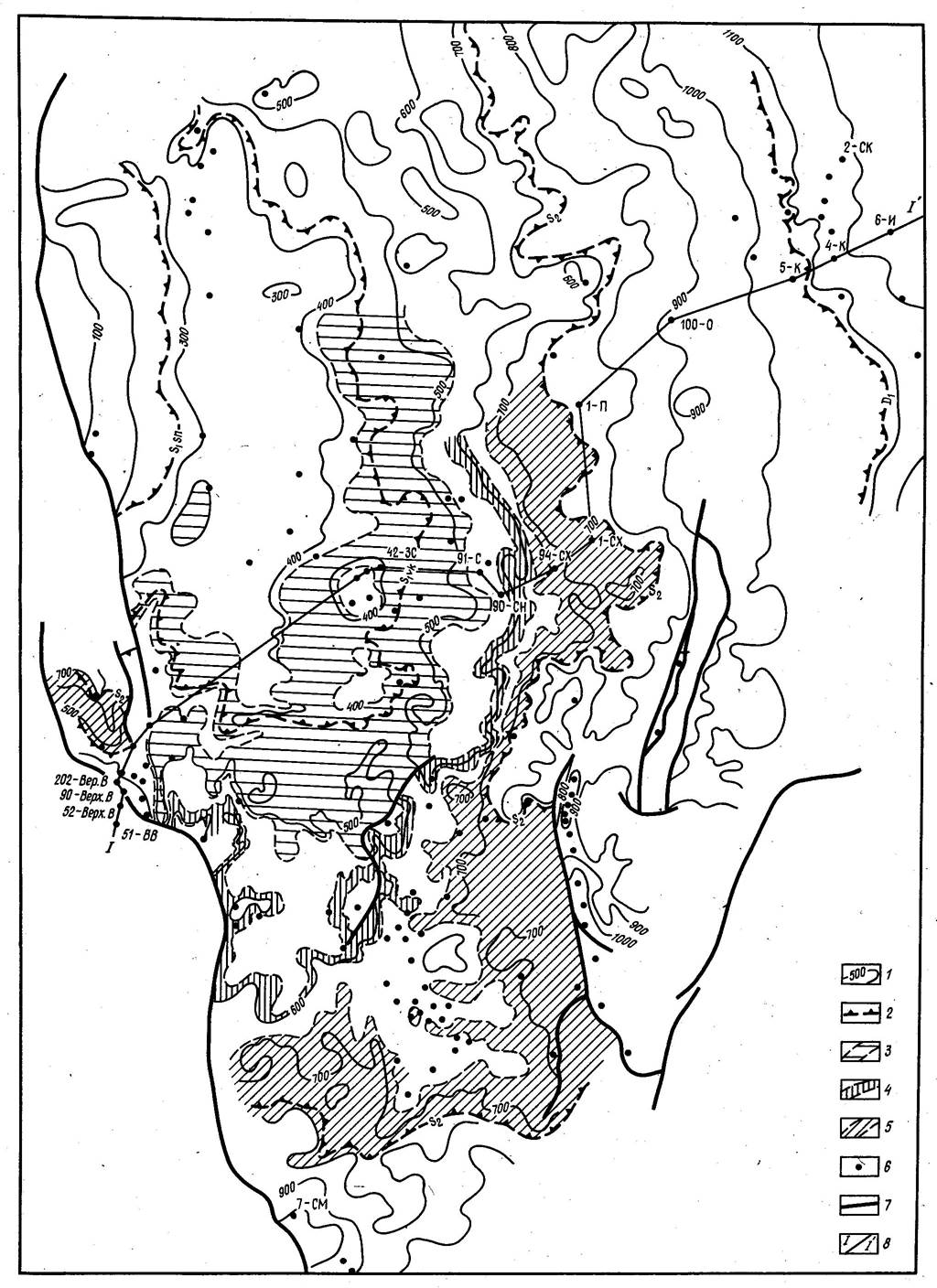

Рис. 2. Карта мощностей силурийско-нижнедевонских отложений Хорейверской впадины:

1 - изолинии мощностей, м; 2 - линии стратиграфического выклинивания отложений D1, S2, S1vk, S1sn; 3-5 - зоны выхода под поверхность предкыновского размыва пачек неколлекторов нижнего силура (3- в кровле сандивейской и подошве веякской свит, 4 - в середине веякской свиты, 5 - в кровле веякской свиты); 6 - скважины, вскрывшие силурийско-нижнедевонский НГК (полностью и частично); 7-тектонические нарушения, влияющие на изменение мощностей силурийско-нижнедевонского НГК; 8-линия геологического профиля

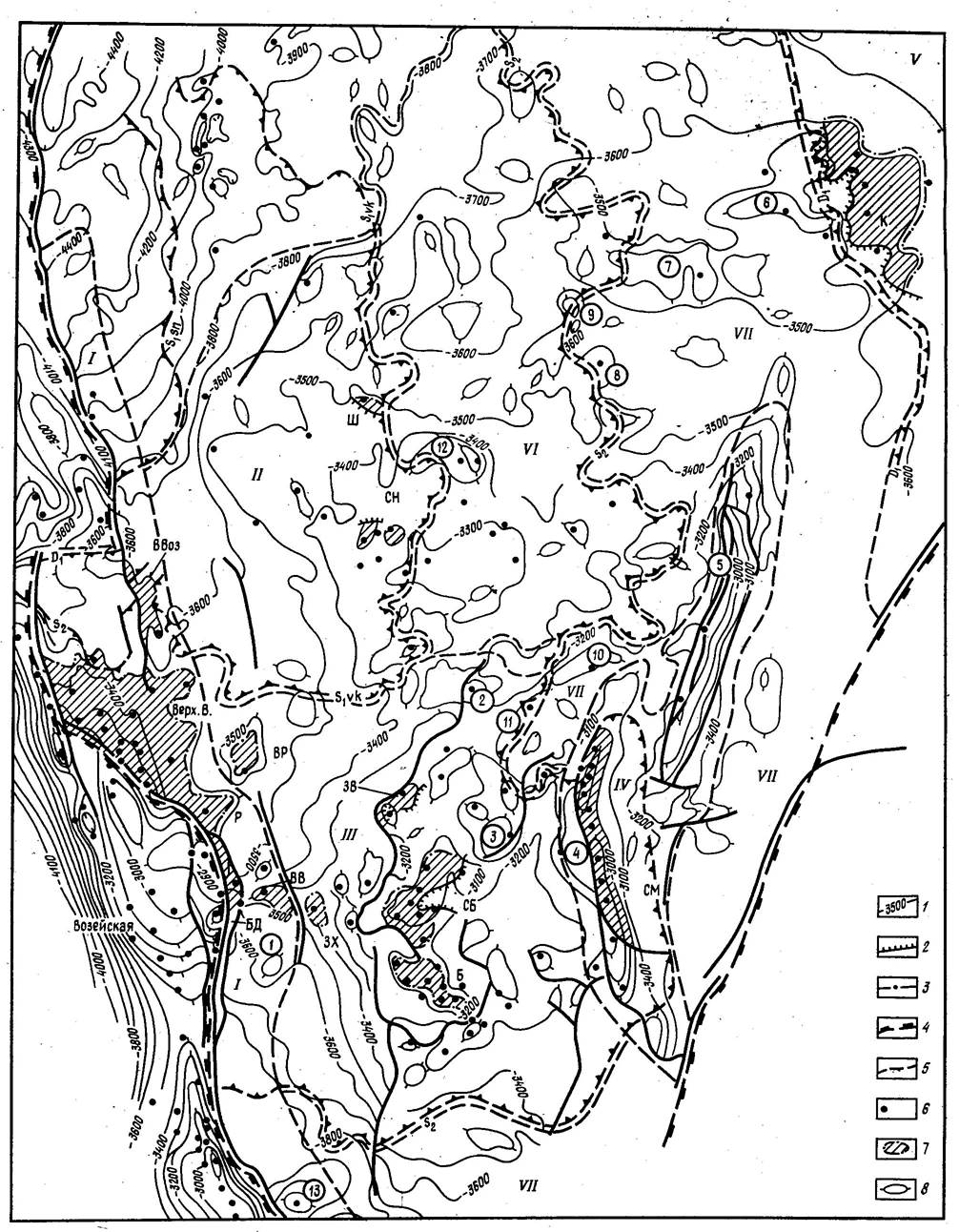

Рис. 3. Структурная карта по кровле силурийско-нижнедевонских отложений Хорейверской впадины:

I - изогипсы кроили силурийско-нижнедевонского НГК, м; 2 - линии выклинивания или замещения продуктивных коллекторов выявленных залежей; 3 - контуры нефтеносности; 4 - границы Хорейверской НГО; 5 - границы зон нефтенакопления; 6 - скважины, вскрывшие силурийско-нижнедевонский НГК; 7 - выявленные залежи нефти; 8 - локальные структуры; зоны нефтенакопления: I - Восточно-Возейская, II - Сандивейская, III - Баганская, IV - Макариха-Салюкинская, V - Колвинская, VI - перспективная Восточно-Сандивейская, VII - малоперспективная зона выхода под поверхность предкыновского размыва верхнесилурийских отложений; локальные структуры (цифры в кружках): 1 - Западно-Баганская, 2 - Веякошорская, 3 - Восточно-Веякская, 4 - Нижнемакарихинская, 5 - Западно-Салюкинская, 6 - Пятомбойская, 7 - Овражная, 8 - Пальникская, 9 - Колвависовская, 10 -Ладская, 11 - Северо-Веякская, 12- Лызаюская, 13 - Северо- Мастерьельская; месторождения: К - Колвинское, СМ - Среднемакарихинское, СБ - Северо-Баганское, Б - Баганское, ЗВ - Западно-Веякское, ВВ - Восточно-Возейское, ЗХ - Западно-Хатаяхское, БД - Бадьюское, Р - Рогозинское, ВР - Восточно-Рогозинское, Верх. В - Верхневозейское, Ввоз - Восточно-Возейское, СН - Сандивейская, Ш - Шорсандивейская
