Гидродинамический каротаж с электрическим зондированием зоны возмущения

А.А. ШАКИРОВ, А.И. ФИОНОВ (ВНИИГИС), О.М. КОСЕНКОВ, А.С. КАШИК (ЦГЭ|

Одним из способов управляемого гидродинамического воздействия на пласт является метод гидродинамического каротажа (ГДК). Этот метод точечный, при его проведении на стенке скважины изолируется небольшой участок (сток). Для создания гидродинамического возмущения в исследуемом пласте давление на стоке снижается ниже пластового, при этом происходят срыв глинистой корки и распространение гидродинамического возмущения. Волна снижения давления со скоростью, определяемой пьезопроводностью породы, распространяется вокруг отверстия стока, при этом устанавливается воронка депрессии [1].

По мере притока фильтрата бурового раствора из зоны возмущения в скважинный прибор ГДК происходит постепенное замещение этого фильтрата вглубь лежащей жидкостью. В режиме многоцикловых испытаний при ГДК и при отборе проб из пласта (режим ОПК) можно добиться почти полного замещения фильтрата пластовым флюидом (пластовой водой, нефтью, газом). Ясно, что замещение фильтрата пластовым флюидом повлияет на величину кажущегося сопротивления ρ_k зоны исследования, поэтому значительный интерес представляет совмещение ГДК с другими методами ГИС.

Одновременно с электрическим зондированием зоны возмущения, создаваемой скважинным прибором ОИПК-1, проведен ГДК в скв. 30117 Восточно-Сулеевской площади в Татарии. В качестве электрического зонда использовался модифицированный зонд БМК, электроды которого размещены на изолирующем башмаке прибора ОИПК-1. Зонд БМК, совмещенный с прибором ГДК, значительно отличается от стандартного трехэлементного зонда БМК, поэтому назван модифицированным зондом БМК. Модифицированный зонд содержит токовый электрод, два измерительных электрода и два экранных электрода. Все электроды в форме кольца и размещены вокруг стока. Токовый электрод расположен между измерительными электродами, которые гальванически связаны между собой, как и экранные. Такая конструкция зонда позволяет проводить измерения ρ_k в зоне возмущения, несмотря на то, что канал стока соединен с корпусом скважинного прибора ГДК, который является обратным электродом для модифицированного зонда БМК, причем сток расположен в центре башмака.

ГДК с электрическим зондированием зоны возмущения реализуется следующим образом. Скважинный прибор ГДК, снабженный модифицированным зондом БМК, опускается на каротажном кабеле в интервал исследования. При помощи прижимной системы скважинный прибор фиксируется в точке испытания. После прижатия устройства к стенке скважины производится открытие стока прибора, и под действием перепада давления пластовый флюид устремляется в пробоприемник. После окончания цикла испытания проба из пробоприемника сбрасывается в пробосборник. При необходимости циклы испытания повторяются до стабилизации показаний зонда БМК. В течение всего цикла испытания регистрируются кривые восстановления давления р и ρ_k, и производится запись кривых р и ρ_к во времени в одной и той же точке исследуемого пласта [2].

Цель экспериментальных работ - изучение влияния гидродинамического поля на электрическое поле в зоне исследования и возможности контроля прохождения прибора по скважине, привязки точки исследования к геологическому разрезу при помощи совмещенного электрического зонда.

Исследования проводились в терригенных отложениях девона. В Интервале 1716-1796 м проведен каротаж зондов БМК, совмещенного с ГДК. Результаты электрического каротажа с модифицированным зондом БМК и электрического каротажа зондом БК приведены на рис. 1. Сравнительный анализ показывает сходимость результатов каротажа по характерным участкам. Необходимо отметить, что электрический каротаж с модифицированным зондом БМК проводился без прижатия прибора ОИПК-1 к стенке скважины.

На глубинах 1756; 1769,5; 1779 и 1782 м проведен ГДК, в точке 1756 м - многоцикловое испытание с отжатием лапы прибора, но без отрыва скважинного прибора от точки исследования.

По результатам ГИС пласт на глубине 1769,5 м - коллектор уплотненный, глинистый. По ГДК - бесприточная (рис. 2). По кривым ρ_к и тока J₀ хорошо прослеживаются моменты степени прижатия прибора ГДК к стенке скважины в зоне исследования. По заключению ГИС пласт на этой глубине (1782 м) - коллектор водоносный, глинистый. Все три ступени телескопического поршня сработали, произошло восстановление давления до пластового. По кривой ρ_k видно, как во время притока уменьшается электрическое сопротивление зоны исследования: происходит подтягивание из глубины пластовой воды с низким электрическим сопротивлением. Прекращение изменения электрического сопротивления на кривой ρ_к (точка А на кривой изменения давления) - это момент прекращения притока и начало восстановления давления.

В точке исследования на глубине 1779 м (см. рис, 2, с) после выхода кривой давления на пластовое происходит дальнейшее изменение давления, что обусловлено растворением в отобранной жидкости газов. Кривая ρ_к продолжает меняться характерным образом.

По заключению ГИС пласт на глубине 1756 м - коллектор нефтенасыщенный. В этой точке проведены три цикла испытаний (рис. 3). После каждого цикла испытания давление выходило на пластовое и на гидростатическое. От цикла к циклу ρ_k зоны исследования увеличиваются: происходит подтягивание из глубины пласта нефти с высоким электрическим сопротивлением. Проницаемость пласта высокая, и разгазирование в зоне возмущения не отмечается. Во время притока (до точки А на кривой давления) на кривой характерно увеличение его значения, которое возрастает от цикла к циклу, вероятно это объясняется (кроме уплотнения зоны исследования за счет дополнительного прижатия башмака после открытия стока) тем, что с каждым разом уменьшается количество фильтрата в зоне исследования.

Выводы

Результаты экспериментальных исследований в коллекторах с различной насыщенностью и проницаемостью показывают, что ГДК с электрическим зондированием зоны возмущения в значительной степени может повысить информативность метода ГДК. По предварительному анализу полученных данных просматриваются следующие возможности метода ГДК с БМК.

1. Оптимизация технологии проведения работ: оперативный контроль прохождения прибора по скважине (особенно в глубоких скважинах), точная привязка точки исследования к геологическому разрезу, контроль за прижатием прибора к стенке скважины (также в аварийных ситуациях), обоснованный выбор количества циклов испытаний при многоцикловых исследованиях.

2. Уточнение определения характера притока.

3. Уточнение фильтрационно-емкостных свойств пластов (например, точное отделение коллекторов от бесприточных пластов).

СПИСОК ЛИТЕРАТУРЫ

1. Методические указания по технологии работ, обработки и интерпретации результатов испытаний и опробования пластов аппаратурой ОИПК-1 / Под ред. А.И. Фионова Октябрьский: ВНИИГИС.- 1987.

2. Способ исследования пластов-коллекторов / А.А. Шакиров, В.Б. Тальнов, А.Б. Благовещенский. А.с. 1539312 (СССР). Заявлено 15.06.87.- № 4208454.- 1990.- № 4.

Abstract

Hydrodynamic logging with electric probing of disturbance zone by modified BMK probe connected with well device GDK is carried out. Experimental investigations were carried out in resevoirs with different peamebility an saturation. Results of the experiment show, that GDK with electric probing of disturbance zone can considerably increase information possibilities of GDK method. According to preliminary data analysis following possibilities of GDK and BMK methods are outlined: optimization of work technology, verification of output characteristics definition, verification of filtration - holding cahacity features of beds.

Рис. 1. Электрический каротаж с зондом БК и модифицированным зондом БМК в интервале от 1716 до 1796 м

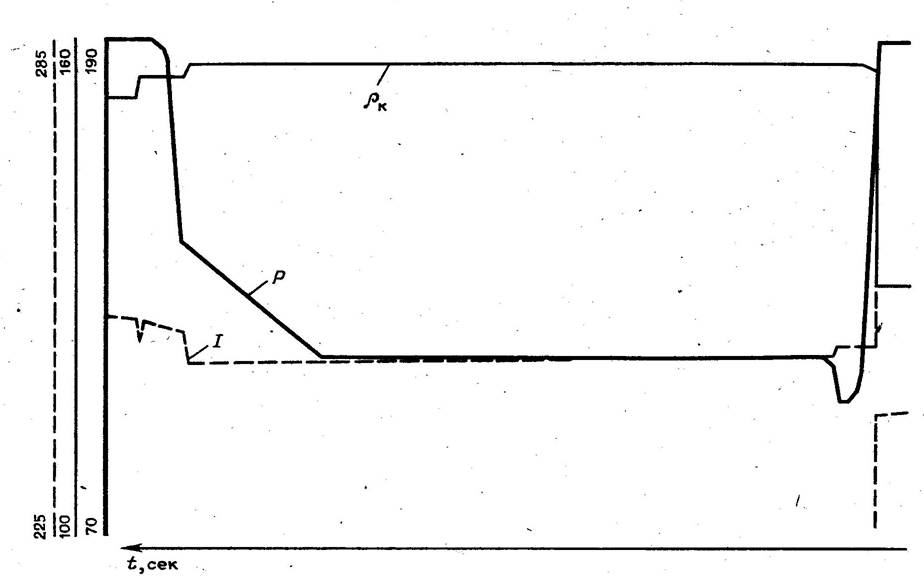

Рис. 2. ГДК с электрическим зондированием зоны исследования на глубине 1769,5 м

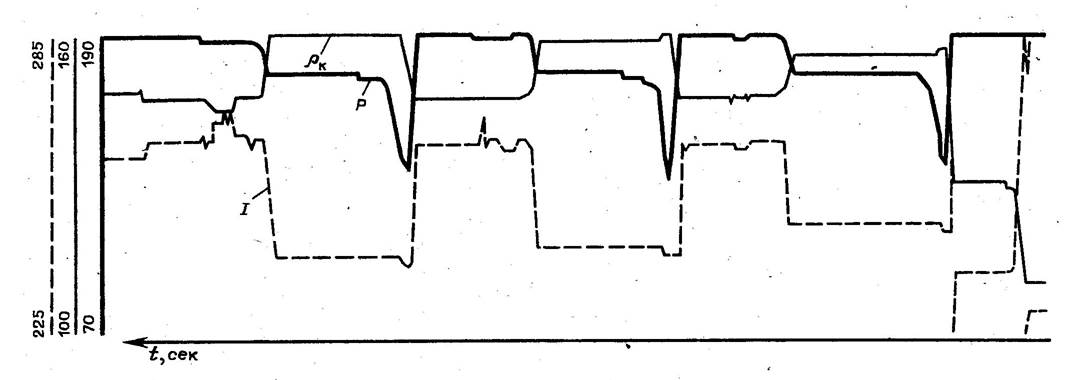

Рис. 3. Многоцикловое испытание с электрическим зондированием зоны исследования на глубине 1756 м
