УДК 553.982.2:553.07

© Б.М. Орлинский, Г.X. Файзуллин, 1993

Геологическое строение залежи пласта БВ8 Повховского нефтяного месторождения

Б.М. ОРЛИНСКИЙ, Г.X. ФАЙЗУЛЛИН (УНИ)

Отложения пласта БВ8 Повховского месторождения относят к достаточно крупной северо-восточной клиноформе. Особенности строения залежи, скорее всего, обусловлены ее приуроченностью к границе между шельфовой и депрессионно-склоновой областями бассейна [2]. В пределах шельфа пласты имеют субгоризонтальное строение, а в депрессионно-склоновой области характеризуются преимущественно мегакосослоисным залеганием.

Сложность процесса осадконакопления и отсутствие надежных реперов в интервале объекта разработки затрудняют детальную корреляцию продуктивных отложений, поэтому на различных стадиях изученности залежи предлагались принципиально отличные модели, отражающие ее геологическое строение [1].

Корреляция проводилась в основном по форме диаграмм потенциалов собственной поляризации (ПС), изменение которых по стволу скважины определяется фракционным составом песчано-глинистых отложений, т. е. палеогидродинамическими условиями процесса осадконакопления. Отложения каждой фации формировались при различных гидродинамических режимах, что в определенной мере отражается на форме диаграмм ПС. В разрезе продуктивных отложений нет пласта-репера, который прослеживался бы по всей площади залежи, что согласуется с существующими представлениями об условиях осадконакопления. Над пластом БВ8 залегает толща глин (~70 м) с отдельными прослоями водонасыщенных алевролитов и песчаников, большинство которых, несмотря на их небольшую толщину, уверенно прослеживается по всей площади залежи. Формирование этих отложений происходило за счет вертикального осаждения осадков при горизонтальной поверхности палеорельефа, что подтверждается и временными сейсмическими разрезами, поэтому песчано-алевролитовый прослой, залегающий на 20 м выше пласта БВ8, был принят в качестве репера (линии выравнивания) для построения схем корреляции.

Корреляция выполнена по 1410 скважинам. Одна из основных задач состояла в выборе опорных скважин для выделения в их разрезе глин, которые в последующем можно использовать в качестве маркирующих пластов. В широтном направлении по рядам эксплуатационных скважин построено 80 корреляционных схем, и для идентификации коррелятивов (в основном по опорным скважинам) через всю залежь построены две корреляционные схемы в меридиональном направлении (рис. 1). Для прослеживания гидродинамической связи между коррелируемыми пластами-коллекторами использованы результаты выделения заводненных коллекторов по геофизическим исследованиям, сопоставление разрезов нагнетательных и обводняющихся добывающих скважин с учетом положения в них интервалов перфорации, времени ввода, количества закачанной воды, появления воды в продукции добывающих скважин [1].

После детальной корреляции разрез песчано-глинистых отложений пласта БВ8 расчленен на отдельные зональные интервалы, которые в определенной степени неоднородны как по разрезу, так и по площади залежи, но степень гидродинамической связи коллекторов внутри зонального интервала гораздо выше, чем между коллекторами смежных зональных интервалов, т. е. в масштабе периода разработки зональный интервал можно рассматривать в качестве отдельной гидродинамической системы. Одной из главных особенностей строения объекта разработки является характерный наклон пластов относительно линии выравнивания в направлении с северо-востока на юго-запад. Исключение составляют лишь коллекторы зонального интервала, верхнего в разрезе, которые на определенной части площади залегают параллельно линии выравнивания (см. рис. 1). Эти песчаники отлагались в шельфовой области бассейна в процессе вертикального осаждения на горизонтальную палеоповерхность. В депрессионно-склоновой области бассейна зональные интервалы погружаются, увеличивается толщина глин, разделяющих коллекторы смежных зональных интервалов, уменьшается коэффициент песчанистости и коллекторы фациально замещаются глинистыми разностями. В направлении с северо-востока на юго-запад угол наклона увеличивается от 0 до 1°, что согласуется с данными детальной сейсморазведки [3].

О наклонном залегании пластов относительно линии выравнивания свидетельствует изменение вероятности встречи коллектора на различных расстояниях от пласта-репера (рис. 2, а). Величина вероятности практически монотонно убывает с увеличением расстояния от репера. Это объясняется тем, что вероятность подсчитывали по линиям, параллельным реперу, а пласты песчаников погружаются относительно репера. Для построения второго статистического разреза в качестве дополнительных реперов использованы пласты глин, разделяющие коллекторы выделенных зональных интервалов. Весь разрез разделили на 50 равновеликих интервалов, выбранные реперы совмещали с одноименными глинами в разрезе каждой скважины и определяли вероятность встречи коллектора на различном расстоянии от этих реперов в относительных единицах. Полученный разрез отражает ритмичное чередование коллекторов и глинистых разностей, вероятность встречи коллектора в зональном интервале близка к нормальному распределению, границам зональных интервалов соответствуют минимумы вероятности встречи коллектора (см. рис. 2, б). Это подтверждают наклонное напластование в период осадконакопления, достоверность проведенной корреляции и расчленения пласта БВ8 на отдельные зональные интервалы.

Коллекторы 1-го зонального интервала выделяются на юго-западной части залежи (рис. 3). На всей южной половине площади развиты коллекторы 2-го зонального интервала, средняя их толщина в XII блоке 3,4 м, в направлении на юг она увеличивается и достигает 10–12 м в скважинах VI–VII блоков и вновь сокращается в скважинах I блока до 3,5 м (табл. 1). Подобное закономерное изменение толщины коллектора характерно для всех выделенных зональных интервалов. Увеличение толщины коллектора сопровождается погружением подстилающих глин. На северной части площади сокращение толщины коллекторов при высокой амплитуде ПС, скорее всего, связано с их выклиниванием. В зоне максимальной толщины коллекторы наиболее однородные. По мере погружения глинистость коллекторов увеличивается и происходит их фациальное замещение. Погружение верхней границы зонального интервала сопровождается появлением коллекторов вышележащего зонального интервала. Коллекторы 3-го зонального интервала преимущественно развиты на южной половине, коллекторы 4-го зонального интервала занимают центральную часть залежи. Коллекторы 5, 6 и 7-го зональных интервалов развиты на северной половине площади залежи, по своему строению и особенностям залегания подобны коллекторам вышележащих зональных интервалов, которые выделены на южной половине залежи. Коллекторы 8-го зонального интервала представлены отдельными линзами.

Полученные карты распространения коллекторов зональных интервалов позволяют сделать вывод о перемещении береговой линии в период осадконакопления с северо-востока на юго-запад. Для объяснения подобной закономерности можно использовать две схемы седиментации [2]. По первой из них песчаные пласты накапливались в пределах подводных обширных дельтовых равнин, а наклонные формировались на подводных склонах дельт, периодически выдвигавшихся в юго-западном направлении. По второй схеме накопление осадков происходило в результате переноса их с шельфа по подводным каналам. В данном случае граница между шельфовой областью и склоном должна была перемещаться на юго-запад. Согласно этим схемам снос обломочного материала происходил с северо-востока. Периоду бокового наращивания песчаных фаций мог соответствовать перерыв осадконакопления на шельфе. Подтверждением может служить сокращение мощности и выклинивание коллекторов верхнего зонального интервала в северо-восточном направлении. При увеличении глубины бассейна от шельфовой области по склону палеорельефа увеличивалась глинистость разреза и по мере погружения зональных интервалов толщина коллектора сокращалась за счет его фациального замещения в юго-западном направлении. С повышением уровня моря преобладало вертикальное осаждение взвеси и этому в разрезе соответствуют прослои глинистых пород, разделяющих коллекторы выделенных зональных интервалов.

Наиболее развиты по площади и характеризуются наибольшей толщиной коллекторы 2-го зонального интервала, в которых содержится 28 % начальных балансовых запасов нефти. Между зональными интервалами 2, 5, 6 и 7 запасы распределены сравнительно равномерно и на долю каждого приходится от 14 до 17 % балансовых запасов. Запасы коллекторов 1-го и 4-го зональных интервалов соответственно составляют 5 и 6 %. Сложнопостроенная залежь пласта БB8 разбурена по простой равномерной геометрической сетке и разделена широтными рядами нагнетательных скважин на 22 блока самостоятельной разработки. В продуктивном разрезе выделено два практически равновеликих по толщине объекта разработки. Система разработки по блокам меняется мало, хотя они существенно отличаются по геологическому строению. Из рассмотренных особенностей осадконакопления следует, что коллекторы смежных зональных интервалов, которые часто совместно вскрыты перфорацией, ввиду различия условий седиментации будут существенно отличаться по коллекторским свойствам, проводимости, расчлененности, что предопределяет сложность их совместной разработки. По количеству нефти, отобранной от начальных запасов, зональные интервалы различаются в 2–3 раза, опережающая выработка происходит по зональным интервалам, коллекторы которых характеризуются наибольшей толщиной и наименьшей расчлененностью [1]. По разным зональным интервалам заводняемые участки коллекторов в плане обычно не совпадают из-за их слабой гидродинамической связи.

Для обоснования принципов совершенствования системы разработки главное значение имеют количество зональных интервалов в разрезе и распределение запасов между ними. В блоках I–XI и XXII более 80 % начальных запасов приходится на коллекторы двух зональных интервалов, а по остальным блокам они распределены между тремя зональными интервалами (табл. 2). Потребуются самостоятельные сетки скважин для одновременной разработки базисных по запасам пластов. Из-за высокой расчлененности разреза в скважинах перфорацией всегда совместно будет вскрыто несколько пластов, отличающихся по фильтрационно-емкостным свойствам, и необходимо проведение значительного объема водоизоляционных работ. Следует учитывать, что применяемая технология часто не обеспечивает надежной изоляции пласта, если он верхний из вскрытых перфорацией. Поэтому коллекторы зональных интервалов, которые не относятся к основным по запасам в данном блоке, следует вскрывать перфорацией совместно с тем базисным пластом, к которому они ближе по проводимости. Предпочтительнее, чтобы пласт высокой проводимости был нижним среди вскрытых перфорацией.

Совершенствование системы разработки залежи пласта БВ8 осуществляется путем уплотнения сетки скважин. Используя карты распространения коллекторов выделенных зональных интервалов в качестве геологической основы, новые скважины необходимо размещать и выбирать в них положение интервала перфорации с учетом особенностей строения продуктивных отложений по блокам самостоятельной разработки, состояния заводнения коллекторов и темпов выработки запасов различных зональных интервалов. Учитывая большие размеры, изменение геологического строения по площади залежи и выбранные принципы разработки, дальнейшее проектирование целесообразно осуществлять поэтапно (поочередно) по отдельным блокам, что позволит повысить качество проектов и резко сократить сроки их практической реализации.

СПИСОК ЛИТЕРАТУРЫ

  1. Орлинский Б.М., Файзуллин Г.X. Обоснование модели залежи пласта БВ8 Повховского месторождения // Нефтяная промышленность. Сер. Нефтегазовая геология и геофизика.– М.: ВНИИОЭНГ.– 1990.– Вып. 10.– С. 7–13.
  2. Сейсмологический анализ нефтегазоносных отложений Западной Сибири / О.М. Мкртчян, Л.Л. Трусов, Н.Н. Белкин и др.– М.: Наука, 1987.
  3. Сейсмостратиграфическая модель неокома Западной Сибири // Г.Н. Гогоненков, Ю.А. Михайлов, С.С. Эльмарович и др.– М.: ВИЭМС, 1989.

Abstract

Method of developement of reservoirs spreading maps for picking up zonal intervals is discribed. Pool reserves are correlated with zonal intervals.

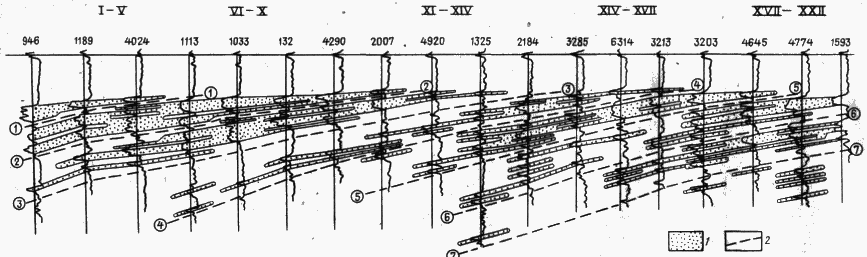

Рис. 1. Меридиональная схема корреляции песчано-глинистых отложений залежи пласта БВ8 по диаграммам КС

1 – коллекторы; 2 – нижняя граница зонального интервала; цифры в кружках – номер зонального интервала, римские цифры – номер блока

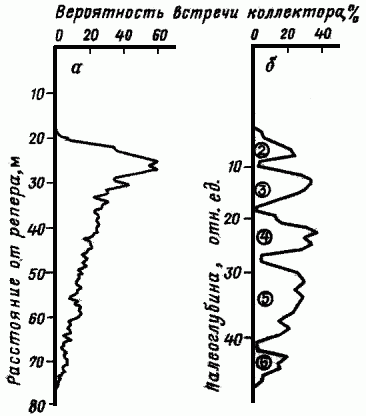

Рис. 2. Сопоставление геолого-статистических разрезов по скважинам XII блока.

Цифры в кружках – номер зонального интервала

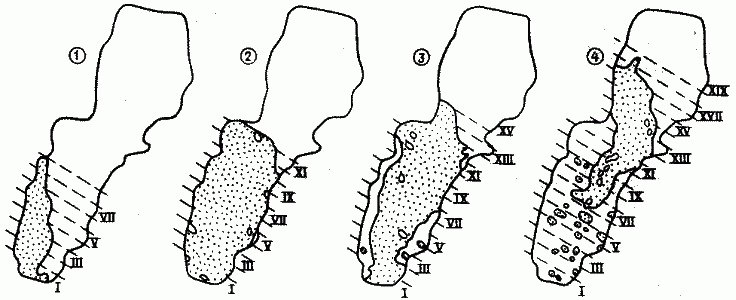

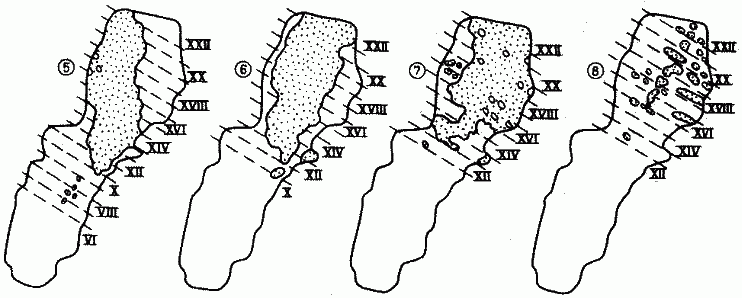

Рис. 3. Карты распространения коллекторов зональных интервалов.

Усл. обозначения см. на рис. 1

Таблица 1. Изменение средней толщины коллектора зональных интервалов (м) по площади залежи

Номер блока

Зональный интервал

1

2

3

4

5

6

7

8

I

7,4

3,5

2,0

1,3



II

6,8

7,5

2,6

1,6



III

4,6

9,6

1,9

2,7



IV

4,3

8,3

5,3

2,6



V

4,6

9,9

6,9

2,6



VI

2,8

10,1

6,3

3,3



VII

2,3

12,0

7,4

3,3

2,8



VIII

2,6

9,7

6,5

4,4

5,4



IX



8,5

7,9

3,7

1,6



X



5,8

7,9

1,9

2,6

1,6



XI



5,7

4,4

2,1

4,8

2,7



XII



3,4

2,6

3,0

4,2

2,9



XIII



14

4,4

5,6

4,0

4,7

3,6

XIV



1,6

5,3

5,6

5,1

2,5

5,2

XV



5,6

7,4

5,7

3,9

4,6

XVI



4,3

8,4

6,6

5,0

4,2

XVII



1,8

6,5

8,2

5,0

2,3

XVIII



1,3

6,4

7,4

5,9

1,7

XIX



3,7

7,7

6,4

2,3

XX



4,2

5,8

5,8

3,9

XXI



3,2

4,7

6,2

5,2

XXII



3,6

8,1

5,8

1,8

Таблица 2. Распределение начальных балансовых запасов нефти (%) по зональным интервалам и блокам самостоятельной разработки

Номер блока

Доля запасов зонального интервала в блоке

Распределение запасов залежи по блокам

1

2

3

4

5

6

7

8

I

52

33,6

14

0,4



2

II

29,8

56

14

0,2



3

III

23

67

9

1



3

IV

17

60

22

1



4

V

12

62

25

1



5

VI

6

64

28

2



5

VII

1,9

63

31

4

0,1



7

VIII

2

56

34

7

1



5

IX



49,1

42

8

0,1



6

X



41,5

53

5

0,3

0,2



4

XI



41

39

7

11

2



4

XII



13

32

20

28

6

1



2

XIII



5

24

30

25

15

1

4

XIV



4

30

36

23

8



4

XV



24

43

24

7

1

5

XVI



12

34

27

23

3

7

XVII



2

28

34

26

10

6

XVIII



0,1

24

37,9

36

2

6

XIX



13

45

40

2

5

XX



19

36

42

3

5

XXI



14

28

55

3

4

XXII



2,7

55

42

0,3

4
