ВЛИЯНИЕ ПЛАСТОВОГО И ЭФФЕКТИВНОГО ДАВЛЕНИЙ НА ПОКАЗАНИЯ АКУСТИЧЕСКОГО КАРОТАЖА

Л.Н. ГРУБОВА, В.Ф. МАЛИНИН, А.А. ГИЛЬМАНОВ (ВНИИГИС)

В результате исследований, проводимых на Туймазинском месторождении, установлено, что в пластах, в которые закачивалась вода и выделяемых по данным гидродинамического каротажа (ГДК) как интервалы повышенного давления, отмечаются усиление затухания акустического сигнала и увеличение интервального времени.

В экспериментах по изучению влияния давления на параметры АК давление изменялось за счет общего давления [I]. Затухание и амплитуда регистрируемого сигнала не изменялись. Из-за закачки воды в пласт и повышения пластового давления может изменяться структура порового пространства пород, поэтому интервальное время Dt измерялось в условиях, имитирующих изменение пластового давления при разработке, т.е. изменение Dt и затухание наблюдали при постоянном всестороннем и меняющемся пластовом давлении. Порядок изменения общего, пластового и эффективного давления показан на рис. 1.

В первом цикле измерений при нулевом пластовом давлении всестороннее давление достигало 60 МПа, пластовое - 59 МПа, вследствие чего эффективное давление падало до 1 МПа. Во втором цикле измерений пластовое давление снижалось до 0, эффективное увеличивалось до 60 МПа, а затем давление всестороннего сжатия уменьшалось до 10. Измерения выполнялись на установке ИФЕС [2] и осциллографе CI-83.

При закачке флюида в поры в случае наличия пластового давления амплитуда акустического сигнала резко возрастает (см. рис.1). Здесь, очевидно, проявляется эффект недонасыщения образца: в порах породы присутствуют воздух и флюид. При повышении пластового давления (т.е. уменьшении эффективного, так как упругие свойства среды зависят от эффективного давления) амплитуда изменяется нелинейно. Существенное падение уровня амплитуд наблюдается при уменьшении Pэф от 30 до 10 МПа. При падении эффективного давления от 60 до 30 МПа амплитуда уменьшается незначительно или в пределах погрешности измерений.

Величина изменения затухания при изменении пластового давления в песчаниках такая же, как в пористых известняках и доломитах. Об этом свидетельствуют сравнительные измерения на образцах пород, отобранных из разных месторождений (рис.2). Так, в доломитах с пористостью 10,7% затухание такое же, как в песчаниках. В плотных известняках (образец с пористостью 0,74%) затухание изменилось незначительно. Таким образом, по затуханию продольной волны можно выделять интервалы с повышенным пластовым давлением, если разрез представлен породами различного минерального состава. Поскольку на Туймазинском нефтяном месторождении наличие таких интервалов связано с закачкой воды в пласт, то по затуханию продольной волны можно отбивать обводняющиеся в процессе разработки прослои.

График изменения Dt в зависимости от пластового давления выглядит иначе. При увеличении горного давления (всестороннего сжатия) интервальное время резко уменьшается и его величина стабилизируется при Pэф, равном 20 МПа. Это согласуется с данными о влиянии эффективного давления на Dt, полученными Г.М. Авчаном, А.А. Матвеенко и др.[1]. При повышении пластового давления кривая изменения Dt практически симметрична первой. Изменение за счет разгрузки образца наиболее существенно при Рэф от 20 до 1 МПа и составляет 20-30 мкс/м.

Общий характер изменения разницы Dt, измеренного при текущем пластовом давлении и эффективном давлении 1 МПа, т.е. при разуплотненной породе, от величины пористости показан на рис. 3. Из рисунка видно, что чем больше пористость, тем значительнее разница (Dt-Dt1). Это, очевидно, обусловлено тем, что пластовое давление основное влияние оказывает на пластовый флюид - чем больше его содержание в порах, тем сильнее проявляется эффект.

Таким образом, в пористых породах с повышением пластового давления меняется амплитуда акустического сигнала - чем больше пластовое давление, тем сильнее затухание. В неколлекторах влияние пластового давления практически отсутствует. Эффект уменьшения акустического сигнала при повышении пластового давления можно использовать для выделения обводненных прослоев.

СПИСОК ЛИТЕРАТУРЫ

  1. Авчан Г.М., Матвеенко А.А., Стефанкевич З.Б. Влияние пластового давления на физические свойства песчаников // Разведочная геофизика. - М., 1968. - Вып. 26. -С. 82-92.
  2. Отбор керна из стенок скважины/А.А. Молчанов, М.Р. Мавлютов, Г-Н. Филиди, В.Ф. Малинин - М.: Недра, 1970.

ABSTRACT

It is proved, that amplitude of acoustic signal in porous rocks changes as a result of bed pressure increasing. The conclusion is drawn, that the effect of acoustic signal decreasing with bed pressure increasing can be used for Hooded beds in the case when Hooding ids accompanied by bed pressure increasing.

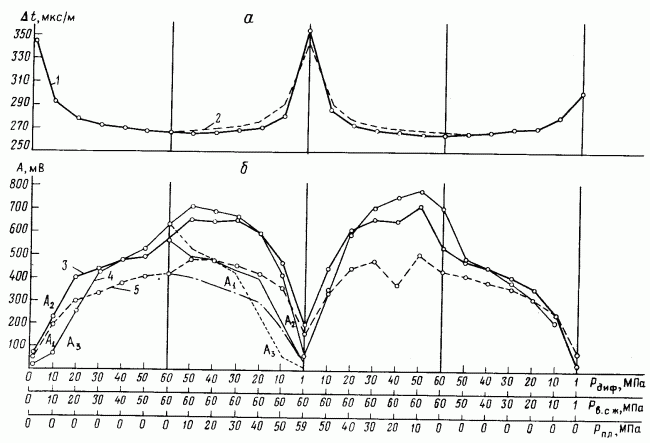

Рис. 1. Изменения Dt (а) и амплитуд (б) звукового сигнала, наблюдаемого при прозвучивании образцов керна (скв. 2037, Туймазинское месторождение):

1, 2 - кривые изменения Dt в различных режимах давлений; 3-5 - кривые изменения амплитуды соответственно 1-й, 2-й, 3-й фаз звукового сигнала

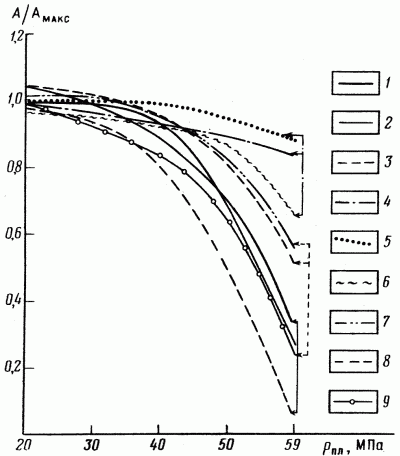

Рис. 2. Изменение относительной, амплитуды при изменении пластового давления для пород различного минерального состава:

1-3 - A1, a2, А3 для песчаников; 4-6 - то же для известняков, 7-9 - то же для доломитов

Рис. 3. Зависимость Dt от величины пористости при изменении пластового давления (Сузинская площадь)
