УДК 553.98.061.4

© Р.В. Белов, 1994

ПРОГНОЗ ВЕРХНЕЮРСКИХ КОЛЛЕКТОРОВ В НЮРОЛЬСКОМ БАССЕЙНЕ ЗАПАДНОЙ СИБИРИ

Р.В. Белов (Томский геофизический трест)

Исчерпание "антиклинального" фонда ловушек нефти и газа вызвало в последние годы резкое снижение открытий новых залежей УВ в главном нефтегазоносном комплексе юго-востока Западной Сибири - отложениях верхней юры.

Верхнеюрский нефтегазоносный комплекс выделяется в объеме васюганской свиты среднекелловей-оксфордского возраста. Общая ее мощность изменяется от 50 до 80 м. Разрез свиты делится на две подсвиты: нижневасюганскую и верхневасюганскую. Последняя и является основным объектом поиска и прироста запасов УВ.

В состав подсвиты входят несколько песчаных пластов (Ю14,Ю13,Ю12,Ю11 снизу вверх), разделенных алеврито-аргиллитовыми пачками и в совокупности слагающих продуктивный горизонт Ю1. Суммарные толщины горизонта Ю1 в силу своей разнофациальной природы варьируют в очень широких пределах - от 10-15 до 50 - 60 м при вариациях толщины отдельных песчаных пластов от единиц метров до 30 м и более.

Горизонт Ю1 повсеместно разделяется угольным пластом у1 на две толщи. Нижняя подугольная толща включает хорошо развитые по латерали пласты Ю14 и Ю13, формирование которых происходило в прибрежно-морских условиях келловей-оксфордской регрессии. Пласты часто объединяются в пласт Ю13-4. Верхняя надугольная толща состоит из песчаных пластов Ю12 и Ю11, накапливающихся в условиях оксфорд-кимериджской трансгрессии и часто представленных единым пластом Ю11-2.

Задача зонального прогноза верхнеюрских коллекторов решалась для условий центральной и западной частей Нюрольского осадочного бассейна. С этой целью по профилям, отработанным за 1972-1986 гг., были составлены сводные региональные маршруты, сейсморазведочный материал с которых в объеме 3300 км переобработан по единому графу в системе СЦС-3 с использованием программ пакета РЕАПАК.

Полученный результативный материал подвергнут всестороннему анализу в комплексе с данными бурения, промысловой геофизики и испытания скважин.

На начальном этапе анализа сделана попытка установления корреляционных связей между такими параметрами сейсмической записи, которые несут в себе информацию о суммарной временной толщине (DТ) осадков юрского комплекса, подстилающих кровли пластов Ю13-4 (отражающий горизонт У1) и Ю11-2 (отражающий горизонт IIа), и толщинами песчаников соответственно Ю13-4, Ю11-2, вскрытых скважинами поисково-разведочного бурения. Причем при определении толщины юрского комплекса отсчет брался не от границы Ф2 (подошва юры) в силу ее слабой выраженности, а от самой нижней в юрских отложениях хорошо выдержанной границы У12, связанной с одноименным угольным пластом в низах аалена.

Графики корреляционной зависимости между указанными сейсмическими и геологическими параметрами позволяют определить уровни DТ, характеризующие определенные толщины накопившихся песчаных пластов Ю13-4 и Ю11-2. На этом основании устанавливаются диапазоны DТ, в пределах которых происходила повышенная аккумуляция песчаного материала или глинизация пласта в зависимости от проявлений тектонического фактора, что определяется приуроченностью подобных участков к областям воздымания, палеосклонов или областям прогибания.

На графике DТ (У121) = f (H Ю13-4) получено облако распределения этой функции, на первый взгляд, хаотичного характера, но при внимательном рассмотрении оно осредняется кривой, позволяющей выделить названные тектонические области, в том числе области палеосклонов, наиболее перспективные для аккумуляции отложений с хорошими коллекторскими свойствами (рис.1,а).

Нетрудно заметить, что максимальное число скважин с притоком УВ или с прямыми признаками, или с притоком пластовой воды приурочено к этим областям и попадает в определенный диапазон DТ(У121), изменяющийся от 140 до 180 мс (если отбросить отдельные аномальные точки, которые приходятся на далекие склоны или приближаются к вершинам областей воздымания). Нельзя не отметить, что в указанный диапозон DТ входят и скважины, в которых не получено признаков залежи УВ. Причины этого могут быть самыми разнообразными: от геологических до чисто технических.

На следующем этапе анализа на основе интерпретации разрезов эффективных коэффициентов отражения (ЭКО) построена карта DТ (У12~ У1) масштаба 1:200000 на всю территорию исследования, которая может служить основой для восстановления тектоноседиментационных условий на момент формирования песчаных пластов Ю13-4. Она позволяет получить представление о палеогеоморфологических и палеотектонических особенностях бассейна осадкона-копления Ю13-4, распространения областей прогибания, воздымания и пологих палеосклонов.

Анализ карты (рис.2) дает возможность представить, что на период отложения песчаников Ю13-4 территория Нюрольской впадины представляла собой низменную аккумулятивно-денудационную равнину с наиболее опущенной осевой частью. Эта область находится в пределах уровня DT 200-260 мс, протягивается в субмеридиональном направлении через весь район исследований с постепенным (по гипсометрии) погружением на север. В южной ее части на уровне Игольского куполовидного поднятия и Лавровского наклонного вала находилась узкая перемычка субширотного простирания, которая отделяла южную область относительно опущенного палеорельефа.

Область прогибания практически изометричной формы отмечается и в средней части Каймысовского свода (в пределах карты на север). К юго-западу от нее присутствует область возможного относительного воздымания, определяемая по корреляционному графику на уровне DT менее 140 мс.

С точки зрения условий формирования песчаников Ю13-4 вряд ли можно ожидать улучшения коллекторских свойств в областях воздымания и прогибания. В первых из них, скорее всего, столкнемся с размывом этих отложений, а во вторых - с повышенной глинизацией.

Наибольший интерес в этом смысле представляют области палеосклонов, благоприятные для аккумуляции песчаников с хорошими коллекторскими свойствами. В их пределах корреляционный график позволяет в первом приближении наметить уровни DT, где сосредоточено максимальное число скважин с притоком нефти из пластов Ю13-4. Эти уровни колеблются от 140 до 180 мс и выделенные на карте DT(У121) широкой полосой окаймляют центральную часть Нюрольской впадины, захватывая в пределах изученных частей склоны Каймысовского свода, Средневасюганского мегавала, Фестивального вала, Игольского куполовидного поднятия и северо-западного погружения Лавровского наклонного вала.

На карту DT вынесены скважины, в которых получен приток нефти из пластов Ю13-4. Их немного, но обнадеживает то, что они попадают в пределы выделенных палеосклонов, которые, таким образом, практически можно рассматривать как зоны, перспективные для поисков песчаников пласта Ю13-4 с улучшенными коллекторскими свойствами.

Использованный при прогнозировании коллекторов песчаников Ю11-2 график корреляционной зависимости DT12-IIа) = f (H Ю11-2) выглядит более упорядоченно, чем для пласта Ю13-4 (см.рис. 1, б). На нем в интервале DT, где сосредоточено максимальное число скважин с притоком нефти и воды из пласта Ю11-2, скважин без признаков нефтегазоносности очень мало. Причем облако значений корреляционных связей осредняется линией, определяющей различные области тектоноседиментационного цикла.

Анализ карты DT12~IIа) (рис.3) показывает, что ко времени формирования пласта Ю11-2 вся исследуемая территория практически представляла собой область активного прогибания. Но в то же время в ее пределах по изолинии 200 мс можно выделить области наиболее интенсивного прогибания, гораздо более обширные, чем в период отложения пласта Ю13-4.

Высокая интенсивность прогибания в период оксфорд-кимериджской трасгрессии привела к заметному сокращению областей пологих палеосклонов, которые на карте DT можно выделить согласно корреляционному графику по уровню 140 - 190 мс.

Так же как и в период келловей-оксфордской регрессии, подводные палеосклоны протягиваются вдоль изученных частей крыльев Каймысовского свода, Средневасюганского мегавала, вдоль Фестивального вала, на склонах Игольского куполовидного поднятия и на северо-западном замыкании Лавровского наклонного вала, но только в виде более узких зон.

На карту вынесены скважины (более 70), в которых получен приток нефти из пласта Ю11-2 и без притока, причем 18 из них скважины, в которых не зафиксировано продукта (12 из них попали в области прогибания). Подавляющее большинство остальных скважин (около 60), в которых получен приток продукта, приходится на участки прогнозных палеосклонов. И только восемь из них находятся в областях прогибов. Такая статистика на стадии регионального зонального прогнозирования свидетельствует об удовлетворительном результате исследований, и области развития подводных палеосклонов можно рассматривать как зоны, перспективные для поиска коллекторов песчаного пласта Ю11-2.

Таким образом, проведенные исследования показывают, что несмотря на высокую изученность верхнеюрского комплекса, в юго-восточной части Западной Сибири еще имеется значительный потенциал неоткрытых залежей УВ, но связанных не с антиклинальными ловушками, а тяготеющих к склонам крупных тектонических структур. Как правило, они представляют собой объекты сложнопостроенного типа, изучение которых повлечет и повышенные затраты.

Abstract

Exhausting of oil and gas traps "anticlinal fond" caused last years quick decreasing of new hydrocarbon pools descovering in the main oil and gas bearing complex at South-West of Western Siberia - the Upper Jurassic deposits. Investigations showed, that this region has great petroleum potential connected in addition to anticlinal traps with traps, situated at slopes of large tectonic uplifts. Usually they have complicated structure. The Upper Jurassic complex consists of vasyugan formation of the Middle Kellovean-Oxfordian age. Its total thickness differs from 50 to 80 m. The formation is divided into two sub-formations: lower vasyugan and upper vasyugan ones. The last one is the main object of oil and gas prospecting and hydrocarbon reserves increase. The problem of Upper Jurassic reservoirs zonal forecast was solving for central and western parts of Nyurol sedimentary basin. Analysis of Т map showed, that during sandstones accumulation the area of Nyurol depression was low-lying accumulative-denudational plain with the most subsided axis part. Sandstones reservoir features improving is not likely at areas of uplifts and subsiding. You may rather expect here their erosion and clayiness increase. Paleo-slopes may be considered as perspective areas, because they are the most favorable for accumulation of sandstones with good reservoir features. Majority of wells with oil output are situated at the areas of forecasted sandstones.

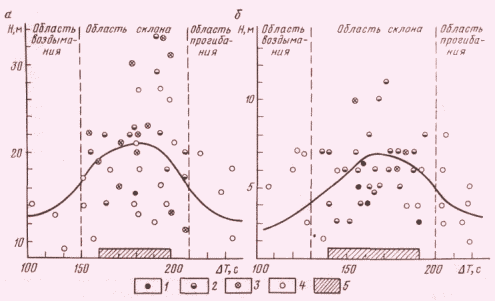

Рис.1. Графики корреляционной зависимости:

а - между DT12 - У1) и толщиной песчаников пласта Ю13-4, б - между DT 12 - IIа) и толщиной песчаников пласта Ю11-2;

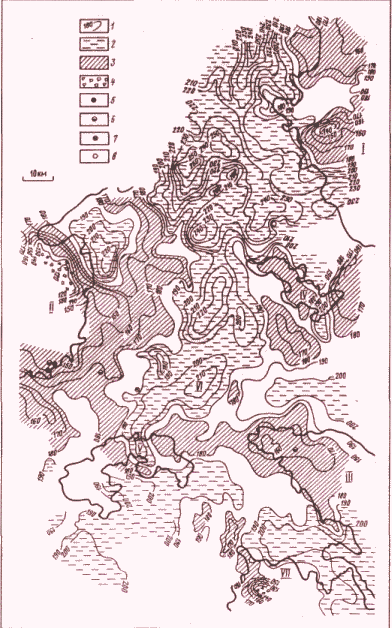

Рис.2. Карта DT12 - У1) западной и центральной частей Нюрольской впадины:

1 - изолинии DT12 - у1), мс; 2 - области прогибания; 3 -области склонов; 4 - области воздымания; 5 - 7 -скважины с притоком нефти, м3/сут: 5 - > 5; 6 - 1-5; 7 - < 1; 8 - скважины без притока нефти; римские цифры -структуры I и II порядков: I - Средневасюганский мегавал, II - Каймысовский свод, III - Лавровский наклонный вал, IV - Фестивальный вал, V - Игольское куполовидное поднятие, VI - Нюрольская впадина, VII - Межовский свод

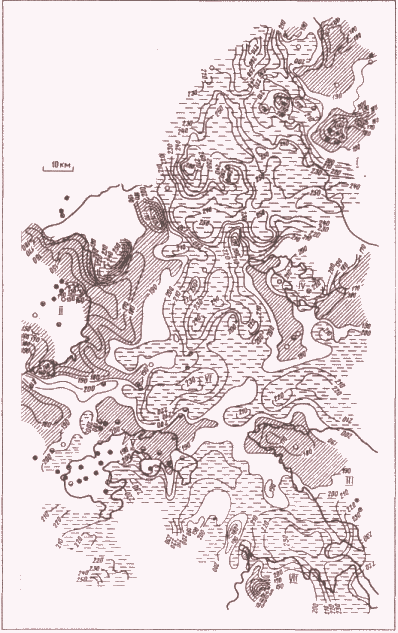

Рис.3. Карта DT 12 - IIa) западной и центральной частей Нюрольской впадины.

Усл. обозначения см. на рис.2
