НЕФТЕГАЗОГЕОЛОГИЧЕСКОЕ РАЙОНИРОВАНИЕ СЛОЖНО ПОСТРОЕННЫХ РЕГИОНОВ С ИСПОЛЬЗОВАНИЕМ РЕТРОСПЕКТИВНОГО АНАЛИЗА ЭВОЛЮЦИИ ОСАДОЧНО-ПОРОДНЫХ БАССЕЙНОВ

Б.М.Авербух (Азербайджанская государственная нефтяная академия)

Нефтегазогеологическое районирование (НГГР) - завершающий этап геологических исследований нефтегазоносных (перспективно-нефтегазоносных) регионов, включающих системный анализ комплекса различных данных: геодинамики, палеотектоники, тектоники, литолого-стратиграфических особенностей нефтегазоносных комплексов, характеристик ловушек, залежей и др.

Основное назначение НГГР - выделение и последовательное подразделение крупного нефтегазоносного геологического региона на соподчиненные части, отличающиеся все более высокой степенью однородности нефтегазогеологических характеристик (Высоцкий И.В„ Максимов С.П., 1987).

Поскольку НГГР проводится для дифференцированной оценки перспектив нефтегазоносности крупных регионов и их частей, что в конечном итоге определяет выбор оптимальных направлений дальнейших поисково-разведочных работ на нефть и газ. то очевидно, какое значение имеют качество и обоснованность такого районирования.

Вместе с тем сравнительный анализ ряда известных схем НГГР, разработанных для крупных регионов бывшего СССР на основе тектонического районирования и выделения по системно-иерархическому принципу нефтегазоносных провинций, субпровинций, областей, районов и зон нефтегазонакопления. свидетельствует об их существенном различии, особенно по сложно построенным регионам. в частности Азербайджана и Северного Каспия, принадлежащим соответственно складчатому и платформенному геотектоническим регионам.

По территории Азербайджана составлено много схем НГГР, однако большинство их, разработанное до 80-х гг., естественно, не отвечает современному уровню геолого-геофизической изученности (Абрамович М.В. и др., 1958; Али-Заде А.А. и др., 1966: Гусейнов А.Н. и др., 1976 и др.). Кроме того, одним из общих недостатков всех этих схем, за исключением схемы А.Н.Гусейнова и др. (1976), является использование географических или геоморфологических признаков при выделении отдельных звеньев НГГР. без должного учета палеотектонических, тектонических данных, а также без сравнительного анализа развитых там основных нефтегазоносных комплексов.

Так, в этих схемах НГГР в качестве звеньев принимались Прикаспийско-Кубинская низменность, Шемахино-Кобыстанская геоморфологическая зона, Бакинский архипелаг, которые неоднородны в геологическом отношении. Нередко границы между отдельными звеньями системы НГГР проводились по принципу их современного расположения на суше или в пределах шельфа Каспийского моря, хотя эти звенья на суше и в сопредельной шельфовой зоне часто были однородны в геологическом отношении, как, например, нефтегазоносные регионы - Нижнекуринский и Бакинского архипелага. Причем границы между ними проводили иногда буквально по современной береговой линии Каспия, разрезая единые антиклинальные пояса. переходящие с суши в море. Следует также отметить, что последняя из схем НГГР Азербайджана (1985 г.), по существу, не является классификационной системой НГГР, поскольку в ней не использован системный принцип иерархичности (в этой схеме выделены лишь нефтегазоносные районы или перспективно-нефтегазоносные районы, без объединения их в более крупные звенья - нефтегазоносные области, а также без подразделения их на более мелкие - зоны нефтегазонакопления) [4].

В ряде региональных схем НГГР, выполненных в последние годы, отмечаются принципиальные различия при выделении на территории Азербайджана не только нефтегазоносных областей, но и провинций. Так, в работе [3] выделяется Южно-Каспийская нефтегазоносная провинция, охватывающая Южно-Каспийскую мегавпадину, а также юго-восточную часть Закавказской межгорной мегавпадины до Восточной Грузии включительно. По Э.А.Бакирову и др. (1990), в пределах Закавказской и Южно-Каспийской мегавпадин (от восточного берега Черного моря до восточного побережья Каспийского моря) устанавливается Закавказская нефтегазоносная провинция.

Значительные различия отмечаются также и при определении других звеньев НГГР (нефтегазоносные области и районы). И в этих схемах НГГР часть звеньев классификационной системы была выделена не по геологическим, а по геоморфологическим и географическим признакам. Значительно разнообразны схемы НГГР и по Северо-Каспийскому региону (Бакиров Э.А. и др., 1990, [3]).

Проведенное сравнительное сопоставление ряда схем НГГР по указанным регионам с геологическими моделями их строения, развития, особенностей их нефтегазоносности позволило прийти к выводу о том, что значительные несоответствия при районировании и неточности при выделении различных звеньев системы НГГР в этих регионах объясняются, на наш взгляд, следующими причинами:

неполной информацией о геологическом строении и развитии этих регионов и (или) различиями во взглядах на их строение и развитие:

подменой геологических критериев при НГГР географическими и геоморфологическими;

недоучетом палеотектонических и геодинамических факторов, а также особенностей развития осадочно-породных бассейнов во время формирования в них основных нефтегазоносных комплексов;

различными и недостаточно четкими определениями основных звеньев классификационной системы НГГР.

Одним из путей объективного НГГР сложно построенных регионов, в дополнение к их тектоническому районированию, является, по нашему мнению, использование ретроспективного анализа эволюции осадочно-породных бассейнов, существовавших во время формирования в них основных нефтегазоносных комплексов, в совокупности с другими критериями НГГР.

Ретроспективный анализ осадочно-породных бассейнов предполагает соответствующие варианты эволюции крупных и крупнейших (надпорядковых) бассейнов во времени, из которых следуют оценки принадлежности расположенных в их пределах современных регионов к тому или иному звену системы НГГР (таблица). Использование метода ретроспективного анализа эволюции осадочно-породных бассейнов при выделении крупных звеньев системы НГГР позволило уточнить и дополнить известные определения этих подразделений (Дикенштейн Г.Х„ Алиев ИХ, Аржевская Г.А. и Др., 1977).

Нефтегазоносная провинция - значительная по размерам и осадочному выполнению обособленная нефтегазоносная территория, приуроченная к региональному или группе смежных крупных тектонических элементов, которая во время формирования всех или части основных нефтегазоносных комплексов представляла собой единый осадочнопородный бассейн. Нефтегазоносная провинция ограничивается либо бесперспективными или малоперспективными землями, либо крупными разломами и (или) резкой сменой строения осадочного чехла.

Нефтегазоносная субпровинция - крупная нефтегазоносная часть провинции, включающая не менее двух нефтегазоносных областей, которая на этапе формирования древних или молодых основных нефтегазоносных комплексов представляла собой самостоятельный осадочно-породный бассейн, а позднее, до формирования молодых комплексов, либо соединилась с другим бассейном в единую нефтегазоносную провинцию, либо после формирования древних комплексов выделилась из единого бассейна в самостоятельный осадочно-породный бассейн.

Самостоятельная нефтегазоносная область - крупная нефтегазоносная (перспективно-нефтегазоносная) часть тектонического региона, которая во время формирования основных нефтегазоносных комплексов (или какой-то их части) представляла собой единый крупнейший осадочно-породный бассейн, а затем в результате каких-либо причин на остальной его территории эти комплексы были разрушены, подверглись метаморфизму или были выведены в аконсервационную зону.

На примере НГГР нефтегазоносных и перспективно-нефтегазоносных регионов Азербайджана (с сопредельной шельфовой зоной Каспийского моря) и Северо-Каспийского региона (с сопредельной береговой зоной) показаны практические результаты применения метода выделения крупных звеньев системы НГГР в этих регионах с использованием ретроспективного анализа эволюции осадочно-породных бассейнов.

Территория Азербайджана с сопредельной шельфовой зоной Каспия представляет собой сложно построенный регион. На его территории расположен ряд крупнейших и крупных геоструктурных элементов, которые либо были, либо являются крупнейшими и крупными осадочно-породными бассейнами. К таким геоструктурным элементам относятся: Скифская эпигерцинская платформа и ее краевой Терско-Каспийский прогиб; юго-восточное погружение мегантиклинория Большого Кавказа; Южно-Каспийская мегавпадина: Предталышско-Мингечаурская погребенная островодужная система поднятий; Среднекуринско-Картлийский прогиб Закавказской межгорной впадины; Малокавказский мегантиклинорий; Талышская складчатая зона (рис. 1).

В северо-восточной части Азербайджана и прилегающей акватории Среднего Каспия прослеживается юго-восточная зона Терско-Каспийского краевого прогиба, входящая в Северо-Кавказско-Мангышлакскую нефтегазоносную провинцию. Однако эта часть Терско-Каспийской нефтегазоносной области неоднородна по своему геологическому строению и развитию, в связи с чем подразделяется нами на две тектонические зоны: Присамурскую переходную зону субплатформенных погребенных поднятий (по мезозою), которая классифицируется как Присамурский перспективно-нефтегазоносный район, и Кубино-Дивичинский предгорный прогиб (Кубино-Дивичинский нефтегазоносный район), в котором, в свою очередь, в его юго-западной части выделена Сиазанская зона нефтенакопления - в пределах Сиазанской моноклинали, содержащей нефтегазоносные комплексы верхнего мела, палеоцена, эоцена, майкопа и среднего - верхнего миоцена, которые развиты и в шельфе Среднего Каспия (Авербух Б.М, 1980).

Расположенная к юго-западу тектоническая область юго-восточного погружения мегантиклинория Большого Кавказа включает и его продолжение в акваториальную зону Каспия, фиксируемое Дибрарским гравитационным максимумом. Здесь сохранились от разрушения и регионального метаморфизма основные нефтегазоносные комплексы мезозоя (в отличие от центральной его части, где они были разрушены в результате коллизионных процессов и метаморфизма), и поэтому эта тектоническая область должна быть отнесена к самостоятельной нефтегазоносной области, которая названа нами Дибрарской. В ней выделены: Хизинский перспективно-нефтегазоносный район, расположенный в пределах северо-восточной тектонической зоны (Шахдагско-Хизинский синклинорий); Лагич-Хильмиллинский перспективно-нефтегазоносный район, входящий в тектоническую зону Северного Кобыстана и юго-западную часть Дибрарской нефтегззоносной области; Сезеро-Апшеронский нефтегазоносный район, занимающий крайнюю юго-восточную шельфовую зону этой области и располагающийся в пределах Северо-Апшеронской зоны поднятий. Для данной нефтегазоносной области характерно развитие мезозойской складчатости линейного типа, осложненной поперечными и продольными разрывами большой амплитуды и надвигами. Лишь в пределах Северо-Апшеронской тектонической зоны неглубоко залегающая мезозойская складчатость с размывом перекрыта миоцен-плиоценовыми отложениями. Выявленная нефтегазоносность в этом регионе приурочена к выклинивающимся горизонтам низов продуктивной толщи.

Южная граница Дибрарской самостоятельной нефтегазоносной области, проходящая по Гермианскому, а затем и по Апшероно-Прибалханскому разломам, одновременно является северной границей Южно-Каспийской нефтегазоносной провинции. Как отмечалось, существуют значительные разногласия в выделении указанной провинции, поскольку иногда ее считали частью Закавказской нефтегазоносной провинции [I]. Проведенный нами ретроспективный анализ этих двух крупнейших осадочных бассейнов показал, что начиная с раннего мезозоя они были разделены крупной, протяженностью в сотни километров, Предталышско-Мингечаурской островодужной системой поднятий, после чего вплоть до конца среднего плиоцена они представляли собой два самостоятельных бассейна, различных между собой и по геодинамической классификации (первый - преддуговой, а второй - задуговой), а также по основным нефтегазоносным комплексам, которые раздельно формировались в каждом из этих крупнейших бассейнов (в Южно-Каспийской мегавпадине основным нефтегазоносным комплексом являются средне-плиоценовые отложения, а в Закавказской межгорной впадине - верхнемеловые и папеоген-миоценовые образования). Исходя из изложенных данных, Южно-Каспийскую мегавпадину и Закавказский межгорный прогиб разделяют на самостоятельные нефтегазоносные провинции, граница между которыми проходит по Западно-Каспийскому глубинному разлому (см. рис. 1).

В Южно-Каспийской нефтегазоносной провинции по тектоническим и литолого-фациальным особенностям устанавливаются Кобыстано-Апшеронская, Нижнекуринско-Энзелийская нефтегазоносные области, а также Центральная и Предэльбурская перспективно-нефтегазоносные области [2]. В их пределах дифференцированы также низшие звенья системы НГГР (см. рис. 1).

В пределах Закавказской нефтегазоносной провинции на территории западной части Азербайджана и юго-восточной части сопредельной Грузии выделена Среднекуринско-Картлийская нефтегазоносная субпровинция, соответствующая одноименной впадине (осадочному суббасейну), отделенной от Рионской впадины Закавказской мегавпадины Дзирульским массивам в конце позднемеловога времени. В этой субпровинции разграничиваются по геологическим данным Иори-Аджиноурская и Евлах-Агджабединская нефтегазоносные области, соответствующие впадинам меньшего порядка. в которые, в свою очередь, входят несколько нефтегазоносных районов (с выделением в них зон нефтегазонакопления), перспективно-нефтегазоносных районов, а также Нахичеванская область и Араксинский район с невыясненными перспективами нефтегазоносности [4]. Предталышско-Муганская островодужная система, сложенная в основном эффузивной формацией, классифицируется нами как малоперспективная область (см. рис. 1). Таким образом, в результате проведенного НГГР с, использованием ретроспективного анализа осадочно-породных бассейнов и других геологических критериев установлено, что исследуемая территория Азербайджана (с сопредельной шельфовой зоной Каспия) входит в пределы трех нефтегазаносных провинций (Северо-Кавказско-Мангышлакской, Южно-Каспийской и Закавказской). Были выделены самостоятельная Дибрарекая нефтегазоносная область. Среднекуринско-Картлийская нефтегазоносная субпровинция, а также низшие звенья системы НГГР (нефтегазоносные районы и зоны нефтегазонакопления) в этом сложно построенном регионе, что позволило создать законченную классификационную систему НГГР.

Рассматриваемый метод ретроспективного анализа осадочных бассейнов был также использован и при НГГР сложно построенного региона Северного Каспия. Этот регион охватывает шельф Северного Каспия и прилегающую береговую зону к северу от условной линии о-в Чечень - мыс Тюб-Караган.

При разработке схемы НГГР для этого нефтегазоносного региона, существенно отличающейся от известных (Бакиров Э.А. и др.. 1990, [3]), построенных в основном по данным исследования верхних нефтегазоносных комплексов в пределах верхнепермско-мезозойских отложений, были учтены новые данные о строении, истории развития и нефтегазоносности этой территории как по подсолевым (средне-верхнепалеозойским), так и по надсолевым (верхнепалеозойско-мезозойским) образованиям.

В основу рассматриваемой системы НГГР Северо-Каспийского региона была положена схема тектонического районирования, составленная по анализу структур фундамента, палеозойских и мезозойских образований по данным геофизических и геологических исследований [I]. Кроме того, была использована новая геодинамическая модель развития северной части (входящей в Прикаспийскую мегасинеклизу) Северо-Каспийского региона (Бражников О.Г. Михалькова В.Н., 1987), подтверждаемая формационным и геотектоническим анализами, на основе которой была восстановлена эволюция этой части региона на палеозой-мезозойском временном интервале.

По указанной модели данная зона Северокаспийского региона на средне-позднепалеозойском этапе, во время формирования таких основных нефтегазоносных комплексов, как среднефранско-нижневизейский, верхневизейско-нижнебашкирский, верхнебашкирско-нижнемосковский и верхнемосковско-артинский, представляла собой осадочный бассейн, изолированный от центральной части Прикаспийской впадины островодужной системой субширотного простирания. Позже, начиная с конца ранней перми, когда формировались основные нефтегазоносные комплексы надсолевых образований (верхнепермско-триасовый, средне-верхнеюрский, нижнемеловой, верхний мел-палеогеновый), Северо-Каспийский и Центрально-Прикаспийский бассейны объединились в крупнейший осадочный бассейн.

Исходя из указанного ретроспективного анализа территория крупного Северо-Каспийского осадочного бассейна с установленной нефтегазоносностью как в подсолевых, так и в надсолевых образованиях была классифицирована как Северокаспийская нефтегазоносная субпровинция, входящая в Прикаспийскую нефтегазоносную провинцию (рис. 2).

В соответствии с особенностями геологического строения и развития в этой субпровинции [1] был выявлен ряд нефтегазоносных областей. Так, в пределах восточной части островодужной зоны поднятий (барьерная зона поднятий блоков добайкальского фундамента) выделена Эмбинская нефтегззоносная область (см. рис. 2). В ней глубокозалегающие и перекрытые мощными эвапоритовыми образованиями кунгура подсолевые отложения характеризуются незначительным распространением, малыми мощностями шельфовых карбонатных осадков девонско-каменноугольного возраста. иначе говоря, здесь либо отсутствуют, либо представлены в неблагоприятной литофации основные нефтегазоносные комплексы подсолевых отложений Северо-Каспийской нефтегазоносной субпровинции. В надсолевых же отложениях Эмбинской нефтегазоносной области известные нефтегазоносные комплексы (верхнепермско-триасовый терригенный, средне-верхнеюрский терригенно-карбонатный, верхний мел-палеогеновый карбонатный и неогеновый терригенный) широко распространены, и с ними связана промышленная нефтегазоносность в 41 проявлении, приуроченном к соляно-купольным структурам.

Расположенная южнее Заволжско-Тугаракчанская тектоническая депрессионная область, которая протягивается с северо-запада на юго-восток, включает следующие крупные прогибы по фундаменту: Заволжский, Хазарский и Тугаракчанский, а по подсолевым образованиям выделяются такие крупные поднятия, как Астраханский вал, Жанбайское, Исатайское (морское), Кероглы-Нубарское, Приморское и Южненское (морское). Подсолевой палеозойский комплекс имеет здесь значительную мощность (2600-4800 м), причем интервал 2000-3200 м приходится на рифогенные карбонатные образования от эйфельского яруса среднего девона до башкирского яруса среднего карбона. Для данной тектонической области характерны сравнительно небольшие мощности кунгурских соленосных образований (не более 1500 м), а также отмечается уменьшение влияния соляно купольной тектоники на структуру надсолевых образований.

В связи со сходным геологическим строением, идентичностью формирования и типов выявленных здесь крупных залежей углеводородов в надсолевых образованиях (Астраханское, Тенгизское и др.) эта тектоническая область была выделена в качестве Астрахано-Приморской нефтегазоносной области (см. рис. 2). К югу от нее располагается переходная тектоническая область сопряжения Прикаспийской мегасинеклизы с древним (добайкальским} фундаментом и Скифско-Туранской эпигерцинской платформы, включающей такие крупные тектонические элементы, как Каракульско-Смушковская зона дислокаций, Кулалинская зона поднятий, Западно-Бузачинское, Северо-Бузачинское и Эмбинское поднятия. Эта тектоническая область значительно отличается по геологическому строению от Астрахано-Приморской нефтегазоносной области. Здесь палеозойские образования характеризуются проявлением надвиговых дислокаций, которые формировались в результате горизонтальных перемещений по системе шарьяжей пород среднего карбона - нижней перми в несколько этапов в позднепермское и триасовое время (Капустин И., Енцев Н. и др., 1989).

Другой особенностью этой тектонической области является отсутствие эвапоритовых образований кунгура.

Нефтегазоносность указанной тектонической области выявлена в ее западной части, в пределах Каракульско-Смушковской зоны дислокаций, в которой были получены промышленные притоки газа из поднадвиговых карбонатных образований карбона, а также в ее восточной части, на Северо-Бузачинском своде, где продуктивны отложения нижнего мела и средней юры и на Южно-Эмбинском поднятии, где промышленная нефтегазоносность выявлена в отложениях среднего и верхнего карбона, средней, верхней юры и нижнего мела. На основе тектонических и формационных отличий от расположенной к северу Астрахано-Приморской нефтегазоносной области указанная тектоническая область выделяется в качестве Каракульско-Бузачинской нефтегазоносной области.

Крайняя юго-западная зона Северо-Каспийского региона является уже северной частью Скифской плиты эпипалеозойской платформы, где с севера на юг отмечаются следующие крупные геоструктурные элементы: восточная зона погружения кряжа Карпинского, зона Манычских прогибов, Прикумская зона поднятий и Ногайская ступень. Все они прослеживаются в субширотном направлении в акваториальной зоне Северного Каспия и характеризуются резкой сменой строения осадочного чехла и возраста фундамента сравнительно с Прикаспийской мегасинеклизой. Учитывая, что во время формирования основных нефтегазоносных комплексов эта тектоническая область являлась частью крупнейшего осадочно-породного бассейна. так же как в работе [З], относим ее к Северо-КавказскоМангышлакской нефтегазоносной провинции. В пределах южной части Северо-Каспийского региона нами выделяются Южно-Калмыцкая и Восточно-Предкавказская нефтегазоносные области этой нефтегазоносной провинции.

Южно-Калмыцкая нефтегазоносная область соответствует восточной зоне кряжа Карпинского. Здесь, в береговой зоне, установлена нефтегазоносность, связанная с песчано-алевролитовыми пластами средней и верхней юры, нижнего и верхнего мела, палеогена - в малоамплитудных антиклинальных и брахиантиклинальных складках. По геофизическим данным отмечается продолжение тектонических элементов восточной части кряжа Карпинского в шельфовой зоне Северо-Каспийского региона,

Восточно-Предкавказская нефтегазоносная область охватывает в основном платформенную часть Дагестана. В береговой зоне этой области установлено большое число нефтяных, газовых и гззоконденсатных проявлений, приуроченных к небольшим и малоамплитудным антиклинальным складкам в песчано-алевритовых и карбонатных отложениях триаса, юры, мела и палеогена. В акваториальной зоне по геофизическим данным выявлены аналогичные структурные ловушки, возможны здесь и неантиклинальные ловушки в тех же основных нефтегазоносных комплексах.

На основе данных о геологическом строении и развитии, условиях нефтегазонакопления и типах ловушек (см. рис. 2) в разработанной схеме НГГР в каждой нефтегазоносной области выделены также входящие в них нефтегазоносные районы (перспективно-нефтегазоносные районы) и зоны нефтегазонакопления.

Таким образом, в результате обобщения и анализа новых геолого-геофизических данных и использования ретроспективного анализа эволюции осадочно-породных бассейнов в Северо-Каспийском регионе в пределах южной части Прикаспийской нефтегазоносной провинции выделена Северо-Каспийская субпровинция, которая, в свою очередь, подразделена на три нефтегазоносные области, вычленен ряд нефтегазоносных (перспективно-нефтегазоносных) районов, зон нефтегазонакопления, что послужило основой для оценки перспектив нефтегазоносности этого региона и определения дальнейших направлений поисковых работ на нефть и газ (Авербух Б.М, 1992).

Как видно из приведенных примеров НГГР сложно построенных регионов, расположенных как в складчатых, так и в платформенных областях, использование метода ретроспективного анализа эволюции осадочных бассейнов дает возможность проведения более объективного и точного НГГР, особенно по сложно построенным нефтегазоносным регионам.

ЛИТЕРАТУРА

1. Керимов В.Ю., Авербух Б.М., Мильничук B.C. Тектоника Северного Каспия и перспективы нефтегазоносности //Сов. геология. -1990. - № 7. - С.23-29.
2. Нариманов Н.Р. Тектоническое районирование акватории Южно-Каспийской мегавпадины // Геология нефти и газа. - 1992. - № 11. -С.22-24.
3. Нефтяные и газовые месторождения СССР /Под ред. С.Л.Максимова. - М,: Недра, 1987.
4. Объяснительная записка к карте месторождений нефти и газа и перспективных структур Азербайджанской ССР масштаба 1:500 000 / Под ред. Ш.Ф.Мехтиева и Ф.М.Багир-Заде. - Баку: Элм.1985.

Методы выделения крупных звеньев системы НГГР с использованием ретроспективного анализа эволюции крупных (крупнейших) нефтегазоносных осадочно-породных бассейнов

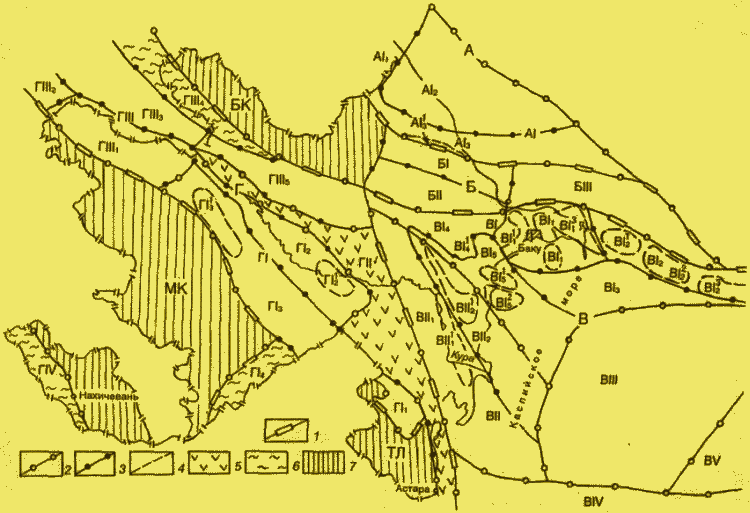

Рис.1. СХЕМА НЕФТЕГАЗОГЕОЛОГИЧЕСКОГО РАЙОНИРОВАНИЯ НЕФТЕГАЗОНОСНЫХ И ПЕРСПЕКТИВНО-НЕФТЕГАЗОНОСНЫХ РЕГИОНОВ АЗЕРБАЙДЖАНА И ПРИЛЕГАЮЩЕЙ АКВАТОРИИ КАСПИЯ

Границы: 1 - нефтегаэоносных провинций (НГП), субпровинций (НГСП), 2 - нефтегазоносных областей (НГО), 3 - нефтегазоносных (НГР), нефтеносных (HP) и перспективно-нефтегазоносных (ПНГР) районов, 4 - зон нефтегазонакопления (ЗНГН) и нефтенакопления (ЗНН);

районы: 5 - малоперспективные, б - с невыясненными перспективами нефтегазоносности. 7 - бесперспективные.
А - Скифско-Туранская эпигерцинская плита и ее передовые (краевые) прогибы (Северо-Кавказско-Мангышлакская НГП): AI - Терско-Каспийский передовой и краевой прогиб (Терско-Каспийская НГО). Al₁ - Южно-Дагестанский НГР, AI₂ - Присамурская тектоническая зона (Присамурский ПНГР), АI₃ - Кубино-Дивичинский предгорный прогиб (Кубино-Днвичинский НГР). АI₃¹ - Сиаэанская ЗНН.
Б - осевая зона юго-восточного погружения мегаитиклинория Большого Кавказа (самостоятельная Дибрарская НГО): БI - северо-восточная тектоническая зона юго-восточного погружения мегантиклинория Большого Кавказа (Шахдагско-Хизинский синклинорий - Хизинский ПНГР); БII - юго-западная тектоническая зона юго-восточного погружения мегантиклинория Большого Кавказа - Северо-Кобыстанская тектоническая зона (Лагич-Хильмиллинский ПНГР); БIII - тектоническая зона восточного погружения оси мегантиклинория Большого Кавказа (Северо-Апшеронский НГР).

В - Южно-Каспийская мегавпадина (Южно-Каспийская НГП): BI - северо-западная бортовая и прибортовая тектонические области Южно-Каспийской мегавпадины (ЮКВ) - Кобыстано-Апшеронская НГО, BI₁ - Апшеронская тектоническая зона (Апшеронский НГР), В₁¹ - западная ЗНГН, B₁² - центральная ЗНН. В₁³ - восточная ЗНГН. ВI₂ Апшероно-Прибалханская тектоническая зона (Апшероно-Прибалханский НГР). ВI₂¹ - западная ЗНГН, ВI₂² - центральная ЗНГН. ВI₂³ - Челекено-Ливановская ЗНГН, ВI₃ - Шах-Денизская зона прогибания (Шах-Денизский ПНГР). BI₄ - крайняя северо-западная зона бортовой области ЮКВ (Кобыстанский HP), BI₄¹ - Умбакинская ЭНН, BI₅- прибортовая западная тектоническая зона ЮКВ (Джейранкечмезский НГР), BI₅¹ - Кянизадаг-Буллинская ЗНГН, BI₅² - Алятская ЗНГН; ВII - юго-западная бортовая и прибортовая тектонические области ЮКВ (Нижнекуринско-Энзелийcкая НГО), BII₁ - Ширванский синклинорий (Ширванский НГР), BII₁¹ - Кюровдаг-Нефтечалинская ЗНН, ВII₂ - Коргалинский синклинорий (Коргалинский НГР), ВII₂¹ - Каламадын-Кюрсангинская ЗНН; BIII - центральная тектоническая область ЮКВ (Центральная ПНГО); BIV - Предэльбурский прогиб южной тектонической области ЮКВ (Предэльбурская ПНГО); BV - массив Година юго-восточной тектонической области ЮКВ (ПНГО массива Година).
Г - Среднекуринско-Картлийская впадина - юго-восточная часть Закавказского межгорного мегапрогиба (Средне-куринско-Картлийская НГСП Закавказской НГП): ГI - Евлах-Агджабединский прогиб (Евлах-Агджабединская НГО). ГI₁ - Предталыщский синклинорий (Джалилабадский ПНГР). ГI₂ - северо-восточный борт Евлах-Агджабединcкого прогиба (Мильский НГР). ГI₂¹ - Мурадханлинская ЗНН, ГI₃ - юго-западный борт Евлах-Агджабединского прогиба (Предмалокавказский НГР), Г I₃¹ - Нафталанская ЗНН, Г I₄ - Араксинский наложенный прогиб (Араксинский район с невыясненными перспективами нефтегазоносности); Г II - приосевая зона Предталышско-Мингечаурской погребенной островодужной системы (Предталышско-Мингечаурская малоперспективная область); Г III - Иори-Аджиноурский прогиб (Иори-Аджиноурская НГО), Г III₁ - юго-западная бортовая и прибортовая тектонические зоны Иори-Аджиноурского прогиба (НГР междуречья Куры и Иори), Г III₂ - восточная зона погружения Аджаро-Триалетского антиклинория (Притбилис-ский НГР). Г III₃ - Гаре-Кахетино-Арешский прогиб (Гаре-Кахетинский НГГ), Г III₄ - Алазано-Агричайский район с невыясненными перспективами нефтегазоносности, Г III₅ - северо-восточная бортовая и прибортовая зоны Иори-Аджиноурского предгорного прогиба (Аджиноурский ПНГР); Г IV - Нахичсванская наложенная мульда (Начихеванская область с невыясненными перспективами нефтегазоносности). БК - мегантиклинорий Большого Кавказа; МК - Малокaвказский мегантиклинорий; ТЛ - Талышская тектоническая зона

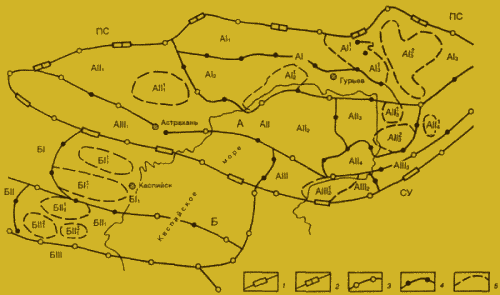

Рис.2. СХЕМА НЕФТЕГАЗОГЕОЛОГИЧЕСКОГО РАЙОНИРОВАНИЯ ШЕЛЬФА И СОПРЕДЕЛЬНОЙ БЕРЕГОВОЙ ЗОНЫ СЕВЕРО-КАСПИЙСКОГО РЕГИОНА

Граниды: 1 - нефтегазоносных провинций (НГП), 2 - Северо-Каспийской субпровинции (НГСП). 3 - нефтегазоносных областей (НТО). 4 - нефтегазоносных (НГР), нефтеносных (HP) и перспективно-нефтегазоносных (ПНГР) районов, 5 - зон нефтегазонакопления (ЗНГН).

ПС - Прикаспийская мегасинеклиза (Прикаспийская НГП):

А - южная часть Прикаспийской мегасинеклизы (Северо-Каспийская нефтегазоносная субпровинцня (НГСП) Прикаспнйской НГП): AI - восточная часть погребенной барьерной островодужной системы поднятий по подсоли и фундаменту (Эмбинская НГО).AI₁ - северная зона погребенных островодужных поднятий (Кошалакско-Карабатанский НГР), AI₁¹ -Доссорская ЗНГН, AI₂ - южная зона погребенных островодужных поднятий (Кобяковско-Новобогатинский НГР). AI₂¹ - Октябрьская ЗНГН, AI₃ - восточная зона погребенных островодужных поднятий (Гурьевско-Кульсаринский НГР). AI₃¹ - Байчунас-Корсакская ЗНГН, AI₃² - Кульсаринская ЗНГН; АII - Заволжско-Тугаракчанская депрессионная область (Астрахано-Приморская НГО), AII₁ - Заволжский прогиб и Астраханское погребенное поднятие (Астраханский НГР), AII₁¹ - Аксарайская ЗГН. AII₂ - Хазарский прогиб (Хазарский ПНГР), AII₃ - Тугаракчанский прогиб и Приморская зона поднятий (Приморский НГР). AII₃¹ - Тажигали-Каратонская ЗНГН. AII₃² - Тенгизско-Королевская ЗНГН, AII₄ - Южненско-Елемесская тектоническая зона (Южненско-Елемесский НГР).AII₄¹- Елемес-Шолькаринская ЗНГН;AIII - переходная покровно-надвиговая область (Каракульско-Бузачинская НГО). АIII₁ - Каракульско-Смушковская зона дислокаций (Смушковский НГР). АIII₂ - Северо-Бузачинское поднятие (Северо-Бузачинский НГР). АIII₂¹ - Каражанбасская ЗНГН. АIII₃ - Южно-Эмбинское поднятие (Южно-Эмбинский НГР).

Б - Скифско-Туранская эпигерцинская плита (Северо-Кавказско-Мангышлакская НГП): БI - кряж Карпинского (Южно-Калмыцкая HГO). Б I₁ - восточное погружение кряжа Карпинского (НГР восточной части кряжа Карпинского), Б I₁¹ - Промысловско-Цубукская ЗНГН. Б I₁² - Камышанско-Каспийская ЗНГН; Б II - Восточно-Предкавказская тектоническая область (Восточно-Предкавказская НГО). Б II₁ - зона Манычских прогибав и Прикумская зона поднятий (Терско-Кумский НГР), Б II₁¹ - Восточно-Манычская ЗНГН, Б II₁² - Западно-Прикумская ЗНГН. Б II₁³ - Восточно-Прикум-ская ЗНГН; БIII - Терско-Каспийский передовой прогиб (Терско-Каспийская НГО).

СУ - Северо-Устюртская тектоническая область (Северо-Устюртская самостоятельная НГО)
