УДК 550.837.81

© Ю.Н.Шабаев, М.Г.Мифтахов, 1995

ЭФФЕКТИВНОСТЬ МЕТОДА ВП ПРИ ВЫДЕЛЕНИИ И ОПРЕДЕЛЕНИИ ХАРАКТЕРА НАСЫЩЕНИЯ СЛОЖНО ПОСТРОЕННЫХ КОЛЛЕКТОРОВ

Ю.Н.Шабаев, М.Г.Мифтахов (ВНИИГИС с ОЗГА)

Повышение информативности поисково-разведочных и эксплуатационных скважин в значительной мере зависит от достоверности, разрешающей способности комплекса ГИС при выделении коллекторов и определении характера их насыщения, особенно со сложным строением.

О значительных экономических потерях, которые возникают по причине отсутствия эффективных геофизических методов, можно судить по следующим цифрам. За последнее десятилетие доля неоднозначных заключений в Главтюменьгеологии и Ухтанефтегеологии не меняется и составляет соответственно 42-50 и 43-62 % *. На испытанные объекты с неоднозначными заключениями приходится в среднем 15-45 %; несовпадения в этой группе пластов (неподтверждение продуктивности или наоборот) превышают 40-45 %. Только за 1989 г. по Главтюменьгеологии не рекомендовалось к испытанию (пропускалось) более 20 продуктивных объектов. Так как в эксплуатационных скважинах выполняется сокращенный комплекс ГИС по сравнению с разведочными, то эти цифры могут быть еще более удручающими.

Главной причиной такого положения являются сложные геолого-технические условия изучаемых объектов и соответственно отсутствие эффективного метода ГИС или методики интерпретации, которые позволили бы значительно повысить однозначность и достоверность ГИС. Исходя из изложенного очевидна актуальность разработки эффективного метода определения характера насыщения слабоконтрастных по параметрам коллекторов, измеряемых стандартным комплексом ГИС.

Основные методы для определения характера насыщения пластов-коллекторов в открытом стволе скважины - электрические, т.е. использующие контрастные свойства по rк нефте- и водосодержащих коллекторов. В случае слабой контрастности по rк (или отсутствия таковой) задача определения характера насыщения коллекторов при применении существующего стандартного комплекса ГИС практически нерешаема.

Определение характера насыщения по нейтронным методам каротажа в бурящихся скважинах низкозффективно в связи с формированием глубоких зон проникновения бурового раствора.

Для решения указанных задач и проблем необходимы разработки новых нестандартных методов, которые обеспечивали бы: 1) радиальные характеристики, позволяющие устанавливать параметры части пласта-коллектора, не затронутой проникновением бурового раствора; 2) высокую контрастность изучаемых свойств нефтесодержащих коллекторов по сравнению с водосодержащими, практически не зависящую от контрастности по rк.

В настоящее время во ВНИИГИСе и АО "Литосфера" разработаны и опробованы экспериментальные образцы аналоговой и цифровой аппаратуры для измерения вызванной поляризации (ВП) и удельного электрического сопротивления,

Аппаратура состоит из наземного пульта и скважинного прибора с зондовой частью, работает с любыми видами каротажных кабелей и регистраторов. Генераторный модуль, расположенный а скважинном приборе, вырабатывает разнополярные зондирующие импульсы тока, подаваемые на питающие электроды зонда. В паузах между импульсами в приемных электродах снимаются градиенты потенциалов ВП через определенные промежутки времени после выключения зондирующих импульсов тока. Измерения ВП выполняются в микромиллисекундном диапазоне времен. Скорость движения прибора при работе в скважинах 700-1000 м/ч.

Авторами установлена высокая контрастность нефте- и водосодержащих коллекторов по параметрам ВП на основании результатов модельных экспериментальных исследований, а также промышленного опробования в разрезах скважин, пробуренных на месторождениях Башкортостана, Татарстана, Тюменской области (это подтверждено результатами испытаний).

Кроме того, следует указать на то, что, кроме параметров ВП, аппаратура регистрирует одновременно и rk, при этом конструктивные особенности измерительных установок позволяют увеличивать радиальные характеристики до пределов, превышающих (при сохранении высокой расчленяющей способности и близости rк к rп аналогичные, получаемые при измерениях электрическими методами, входящими в комплексы ГИС (БКЗ, ИК, БК).

Наиболее явный эффект от применения аппаратурно-методического комплекса ВП получается при выделении и определении характера насыщения сложно построенных водо- и нефтенасыщенных коллекторов, слабоконтрастных по rк: с низкой или изменяющейся минерализацией пластовых вод; промытых (обводненных) опресненными водами при закачке; глинистых; тонкопереслаивающихся; уплотненных и низкопоровых карбонатных и терригенных; с наличием глубоких зон проникновения буровых растворов; сложенных низкоомными глауконитовыми песчаниками и политизированными алюмосиликатами.

Приведем примеры эффективности метода ВП при выделении и определении характера насыщения коллекторов в сравнении со стандартным комплексом ГИС.

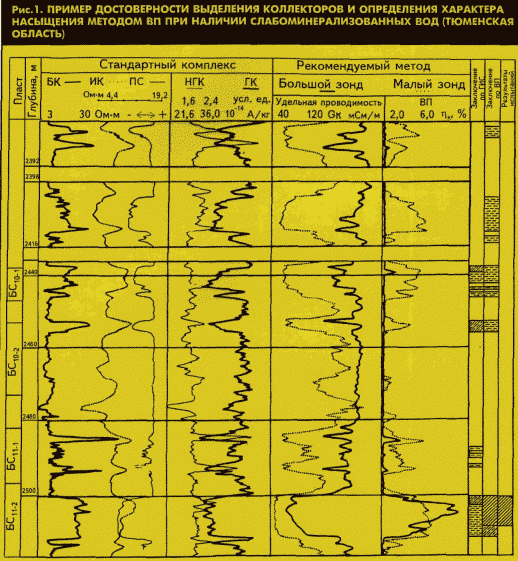

Скважина пробурена на одном из нефтяных месторождений Тюменской области. Минерализация пластовых вод 15-20 г/л. На рис.1 четко выделяются коллекторы по результатам измерений ВП малым зондом, а большой зонд диагностирует коллекторы на наличие нефти. По результатам измерений большим зондом четко видно, что аномальные значения ВП наблюдаются только напротив коллектора в пласте БС11-2 (интервал 2500,0-2507,8 м), что является признаком, по нашим критериям, нефтенасыщенного коллектора. В подошве пласта аномалия ВП гораздо ниже (по нашим данным - нефть с водой). По результатам интерпретации стандартного комплекса получено заключение, что только в кровле пласта БС11-2 (мощность 2,0 м) имеется нефть с водой. Испытания скважины подтвердили интервалы и характер нефтеносности, полученные на основе данных ВП. В интервалах вышезалегающих коллекторов амплитуда ВП, измеренная большим зондом, близка к нулю (водонасыщенные коллекторы).

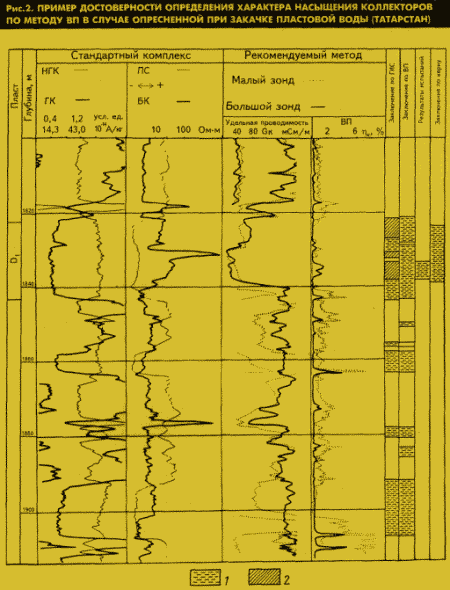

Рассмотрим эффективность метода ВП на примере скважины, пробуренной в Татарстане (рис, 2). Минерализация пластовых вод 250-300 г/л. В районе расположения этой скважины для поддержания пластового давления закачивалась опресненная вода.

В пласте d1 (интервал 1822-1844 м) по данным комплекса ГИС выделяется серия нефте- и битумонасыщенных интервалов по наличию высоких значений rк. По результатам измерений ВП большим зондом в этом интервале значения коэффициента поляризации hк близки к нулю. Согласно нашим критериям в данном пласте содержится вода или незначительное количество остаточной нефти (интервал незначительной амплитуды hк). В этом интервале был отобран керн, по результатам исследований которого дано заключение, что он промыт от закачки. В итоге испытаний из пласта d1 получена вода, что подтверждается методом ВП.

В таблице приводится показательная оценка эффективности метода ВП при определении характера насыщения сложно построенных или осложненных технологическими процессами коллекторов в сравнении с эффективностью стандартного комплекса ГИС. Задача определения характера насыщения коллекторов в приведенных скважинах в случае применения стандартного комплекса ГИС является сложнорешаемой по следующим причинам.

1. При разработке пласта D1 для поддержания пластового давления производилась закачка опресненной воды, поэтому невозможно по rк отличить нефтесодержащие пласты от водосодержащих.

2. Пласт D3 низкопроницаемый, содержит в значительном количестве глинисто-алевритовый материал, поэтому во многих случаях наблюдается слабая контрастность по rк нефте- и водосодержащих пород.

3. Верхнетурнейские карбонатные коллекторы (кизиловский и черепецкий горизонты) часто бывают низкопоровыми, уплотненными (а, возможно, осложнены глубокими зонами проникновения буровых растворов в случае водосодержания), что, видимо, тоже оказывает очень сильное влияние на степень контрастности по rк нефте- и водосодержащих коллекторов, что и подтверждают заключения по ГИС и ВП, а также результаты испытаний (см. таблицу).

В таблице приведены данные только по тем скважинам, в которых выполнены все работы по испытанию и вызову притоков жидкости. Они наглядно и убедительно подтверждают эффективность метода ВП при определении характера насыщения в слабоконтрастных по rк нефте- и водосодержащих коллекторах. Коэффициент достоверности по результатам ВП составляет для этих условий 0,86, а по ГИС - 0,286, т.е. эффективность метода ВП в этом случае выше таковой стандартного комплекса ГИС в 3 раза. При этом следует пояснить, что в разведочной скв. 188 отбор керна выполнялся с последующей расширкой ствола, причем со значительными технологическими остановками, что обусловило формирование глубокой зоны проникновения бурового раствора. Этот факт вовремя не был учтен, и потому размер зонда не корректировался в сторону увеличения для обеспечения гарантированного выхода за зону проникновения. Тем не менее, этот факт подтвердил, что метод ВП имеет резерв для повышения эффективности за счет увеличения размеров измерительных установок, а стандартный комплекс такого резерва не имеет, так как в слабоконтрастных по rк нефте- и водосодержащих коллекторах этот прием необходимого эффекта контрастности по rк не дает. Определение характера насыщения по ВП зависит практически не от контрастности no rк, а только от наличия или отсутствия нефти в коллекторе.

Приведенные в статье данные свидетельствуют о значительных резервах комплекса ГИС (в вопросе повышения коэффициента достоверности) при выделении и определении характера насыщения сложно построенных коллекторов при условии применения аппаратурно-методического комплекса ВП, разработанного во ВНИИГИСе. Применение метода ВП при решении указанных задач позволит получить значительный экономический эффект за счет уменьшения или исключения пропусков нефтесодержащих пластав и снижения затрат на испытание "пустых" объектов.

Авторы в данной статье не рассматривают природу регистрируемых параметров по той причине, что в настоящее время природа и механизмы возникновения ВП находятся на уровне гипотез и не имеют однозначного толкования. Вместе с тем очень мало работ по природе ВП в изучаемом авторами микромиллисекундном диапазоне времен. Цель статьи - показать новые возможности ВП при решении геологических задач.

*Ручкин А.В., Синькова Т.О., Михайлов В.М. Состояние эффективности оперативной интерпретации материалов ГИС в организациях Мингео СССР в XII пятилетке // (Семинар по геофизическим исследованиям и работам в скважинах 22-25 мая 1990 г.: Тез. докл. - Тверь, 1991.


1 - вода; 2 - нефть; 3 - нефть с водой

Усл. обозначения см. на рис. 1





Номер скважины

Возраст

Характер насыщения

Тип флюида (дебит, м3/сут)

по ГИС

по ВП

41

D3

Вода

Нефть

Нефть (3)

3550

D1

Нефть

Вода

Опресненная

вода

449Д

D3

Неоднозначный

Слабая нефть

Нефть (1)

1123

D3

Слабая нефть

Слабая нефть

Нефть (2)

188Р

d1

Нефть

Вода

Нефть с водой (10)

450Д

d1

Нефть

Вода

Вода

2232

C1t

Слабая нефть

Вода

Вода
