УДК 553.98.061.4

© В.В. Кузнецов, Б.П. Вайнерман, 1995



ОСОБЕННОСТИ СТРОЕНИЯ И ОЦЕНКА ЕМКОСТНЫХ СВОЙСТВ КАРБОНАТНЫХ КОЛЛЕКТОРОВ МЕСТОРОЖДЕНИЯ СОТЧЕМЬЮ

В.В.Кузнецов, Б.П.Вайнериан (ВНИИнефть)

На месторождении Сотчемью (Республика Коми) нефть содержится в водорослевых известняках фаменского яруса. Известняки подвергались вторичным изменениям (перекристаллизации, доломитизации и кавернообразованию), вследствие чего их пустотное пространство оказалось состоящим из первичных (межкристаллические или межзерновые поры матрицы) и вторичных (каверны и трещины) пустот.

Изучение физико-литологических свойств кавернозных пород-коллекторов - достаточно сложная задача. Как известно, к кавернам относятся пустоты, в которых действие гравитационных сил на насыщающую жидкость преобладает над действием капиллярных*. Пористость кавернозных образцов, например, очень трудно замерить с необходимой точностью вследствие невозможности удержания рабочей жидкости в кавернах на их поверхности при взвешивании образцов в воздухе. Поэтому для определения коллекторских параметров керна приходится подбирать или адаптировать специальные методики.

Изучавшиеся образцы представляли собой кавернозные и некавернозные разности пород. Проницаемость первых колеблется от 0,003 до 0,429 мкм2, вторые - либо непроницаемы, либо там. где фиксируются тонкие извилистые трещины, их проницаемость составляет стотысячные и редко десятитысячные доли квадратных микрометров. Каверны разнообразной формы - изометричной или неправильной, размер их от долей миллиметра до 1,0-1,5 см; стенки каверн нередко инкрустироааны кристаллами кальцита.

При оценке пористости по методу Преображенского (насыщение пустотного пространства рабочей жидкостью: керосином или моделью пластовой воды) использована упругая резиновая манжета, натягиваемая на образец под уровнем рабочей жидкости перед взвешиванием в воздухе. Препятствуя вытеснению рабочей жидкости из внешних каверн, манжета позволяет более точно определить массу насыщенного образца. Этим и достигается учет объема боковых каверн, выражающегося превышением значений пористости Kп2, измеренных с помощью указанной манжеты, над Кп1, полученных без применения манжеты (таблица).

Результаты определения коллекторских свойств образцов керна

Номер образца

Плотность,

г/см3

Пористость, %

Проницаемость,

мкм2

Остаточная водонасыщен

ность, Kв2, %

Кп1

Kп2

2,31

14,90

17,07

0,335

18,67

16

2,34

13,92

16.11

0,153

20,66

2

2,48

7,43

10,03

0,010

39,06

2,43

10,55

11,90

0,005

34,34

66

2,44

10,67

11,34

0,031

29,22

2,22

18,26

19,01

0,375

19,92

2.26

16,70

17,82

0,264

19,60

2,42

10,29

11,37

0,055

25.47

2,42

10,34

11,19

0,003

29,76

2,35

13,13

15,40

0,429

17,71

2,33

13,76

15.46

0.377

17,33

2,31

14,44

15,84

0,322

17,89

2,33

13,95

15,05

0,082

26,83



Применение указанной манжеты за счет повышения точности измерения пористости кавернозных образцов дает возможность внести необходимые коррективы и в расчет их остаточной водонасыщенности. Для определения этого параметра использована специальная центрифуга L5-50P фирмы Beckman. Расчет текущей и остаточной (неснижаемой) водонасыщенности Sв производился из объема пор, замеренного с применением манжеты. А величина превышения последнего над объемом пор, определяемым без применения манжеты (0,01-0,33 см3), вводилась в измерения текущей водонасыщенности как поправка, учитывающая свободное истечение жидкости из внешних каверн образца.

Ломаный характер полученных кривых капиллярного давления Рк = f( Sв ) (рис. 1) свидетельствует, что пустотное пространство продуктивных пород месторождения Сотчемью состоит из нескольких разнородных элементов. Участки кривых АБ характеризуют пустоты, освобождающиеся при невысоких капиллярных давлениях, т.е. каверны (точнее - пережимы между кавернами). Участки неснижаемых значений Sв, параллельные оси ординат, соответствуют щелевидным пустотам матрицы. Последние заполнены жестко связанной (защемленной) водой, поскольку раскрытость этих пустот близка к толщине смачивающей пленки на поверхности минералов. Пустотное пространство образцов 1а, 2 и им подобных состоит из двух названных элементов. Имеется и группа образцов (например, образец 8а), содержащих промежуточный элемент, соответствующий участку кривой БВ и представленный, по-видимому, порами выщелачивания. Последние подобны межзерновым порам гранулярных пород, так как способны удерживать капиллярно-связанную воду до определенных значений Рк.

По данным геофизических исследований скважин (ГИС) продуктивные коллекторы обладают пористостью от 7 до 20 % и нефтенасыщенностью до 90 %. В связи с невысоким выносом керна (не более 50 %} затруднительно сопоставить проанализированные образцы с материалами каротажа, тем более что результаты анализа керна показывают значительную изменчивость фильтрационно-емкостных свойств пластов, обусловленную высокой кавернозностью из-за вторичных процессов выщелачивания. В этих условиях практически невозможно уверенно сопоставлять данные анализа керна и материалы ГИС. Поэтому особое значение приобретает получение зависимостей типа "керн - керн" с последующим переходом от них к зависимостям типа "керн - геофизика". Например, имея зависимость между проницаемостью и остаточной водонасыщенностью (по керну) и определив по данным ГИС Кв для данного пласта, получаем коэффициент проницаемости.

На рис. 2 показана выявленная связь между проницаемостью и остаточной водонасыщенностью образцов, а на рис. 3 - между пористостью и проницаемостью (см. таблицу). Коэффициенты корреляции обеих зависимостей составляют около 0,9, что позволяет использовать их для количественных определений фильтрационно-емкостных параметров продуктивных пластов.

*Методика определения коллекторских свойств горных пород по результатам анализа керна и гидродинамических данных /Сост. Ф.И.Котяхов. - М-: Недра, 1975.

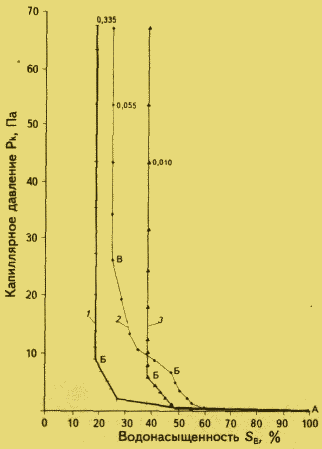

Рис.1. КРИВЫЕ КАПИЛЛЯРНОГО ДАВЛЕНИЯ ОБРАЗЦОВ 1а (1), (2) и 2 (3) ПРОДУКТИВНОЙ ТОЛЩИ МЕСТОРОЖДЕНИЯ СОТЧЕМЬЮ

Цифры на графиках - проницаемость, мкм2

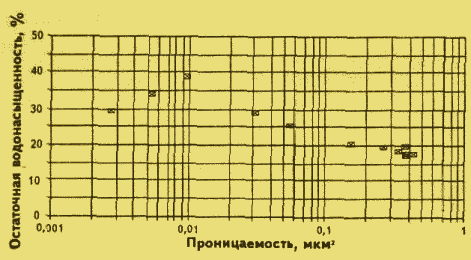

Рис.2. СВЯЗЬ МЕЖДУ ОСТАТОЧНОЙ ВОДОНАСЫЩЕННОСТЬЮ И АБСОЛЮТНОЙ ПРОНИЦАЕМОСТЬЮ ОБРАЗЦОВ ПРОДУКТИВНОЙ ТОЛЩИ МЕСТОРОЖДЕНИЯ СОТЧЕМЬЮ

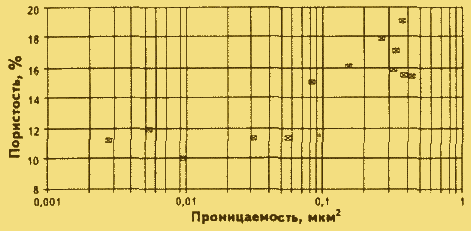

Рис.3. СВЯЗЬ МЕЖДУ ПОРИСТОСТЬЮ И АБСОЛЮТНОЙ ПРОНИЦАЕМОСТЬЮ ОБРАЗЦОВ ПРОДУКТИВНОЙ ТОЛЩИ МЕСТОРОЖДЕНИЯ СОТЧЕМЬЮ
