УДК 550.834

© В.С.Соседков, В. П. Четвертных, 1995

СТРОЕНИЕ АЧИМОВСКОЙ ТОЛЩИ ВОСТОЧНО-УРЕНГОЙСКОЙ ЗОНЫ ПО ДАННЫМ СЕЙСМОРАЗВЕДКИ

В.С.Соседков, В.П.Четвертных (ГГП "Ямалгеофизика")

В 80-х гг. на севере Западно-Сибирской нефтегазоносной провинции в пределах Восточно-Уренгойской зоны впервые были открыты крупные залежи углеводородов в отложениях эчимовской толщи. На основе разработанных критериев районирования рассматриваемых образований сформулированы признаки обнаружения по сейсмическим данным новых, не изученных бурением перспективных зон и участков.

По положению ачимовских объектов в общей структуре нижнемеловой толщи, определяемой по сейсмическим данным, установлена их связь с отложениями, сформировавшимися в условиях бокового заполнения относительно глубоководного морского бассейна. Пласты ачимовских песчаников (Ач) связываются с фронтальными частями клиноформ, развитых у подножия континентального склона и выклинивающихся как в сторану глубоководного бассейна, так и в сторану склона.

С помощью сейсморазведки в пределах Восточно-Уренгойской зоны с различной степенью детальности выделена семь субмеридионально простирающихся клиноформ, именуемых по индексам соответствующих им отражений У90, е5-10, е15-30, е35-40, е50-70, е75, е80 и вмещающих соответственно пласты ач1, Ач2, Ач3-4, Ач51. Ач52, Ач6° и Ач6. Каждая из них контролируется не одним, как это предполагалось на ранних этапах исследований, а множеством локально, зонально и регионально развитых по площади отражений. Их динамические и кинематические характеристики, особенности взаимоотношений друг с другом в разрезе и плане, устойчивость прослеживания вкрест и по простиранию клиноформ и формируют специфику различных участков и в конечном счете определяют различие генезиса, структуры и перспектив нефтегазоносности.

В пределах каждой из выделенных клиноформ сочетания упомянутых признаков довольно разнообразны. В связи с этим рассмотрим некий собирательный образ обсуждаемого образования. своего рода фантом-клиноформу. представленную всеми выделенными типами волновых картин и соответствующих им седиментационных тел,

Схема ее строения приведена на рис. 1. По изменчивости внешних границ клиноформы в плане выделяются семь зон, каждая из которых характеризуется специфическими волновыми признаками и своеобразием геологического разреза, устанавливаемого по данным поисково-разведочного бурения.

Наиболее простая волновая картина отмечается в зоне разреза 1-го типа, отличающейся постоянством ширины клиноформы по простиранию и конформностью ее внешних границ континентальному склону. Контролирующее ее отражение в западном направлении постепенно затухает, сближаясь с отражением Б, формирующимся в области баженовского покрова. Более разнообразная волновая картина присуща восточному краю клиноформы. Здесь соответствующее отражение либо, испытывая заметный изгиб, уходит в область склонового заглинизированного разреза, либо резко затухает или расщепляется на ряд более слабых отражений, также теряющихся в склоновой части разреза. В пределах полосы развития клиноформы такое отражение представляется единым и описывается стабильными динамическими и кинематическими параметрами (рис. 2, а). Амплитуды записи чаще всего высокие. Наличие устойчивых проницаемых пластов а рассматриваемых разрезах бурением, как правило, не подтверждается.

Наблюдаемая однородность геологического разреза и выявленные по сейсмическим данным форма и стабильность положения описываемой части клиноформы по отношению к континентальному склону, сопровождаемые устойчивыми параметрами соответствующих волн, свидетельствуют о стабильности формирующего ее осадочного процесса. Из всех реально наблюдаемых и дедуктивно устанавливаемых обстановок осадконакопления в области современных и древних континентальных склонов наибольшей стабильностью характеризуются процессы плоскостного смыва ранее сформировавшихся шельфоаых террас, т.е. процессы, обеспечивающие перемещение осадочного материала к основанию континентального склона в виде взвеси по всему фронту [2,3]. Седиментационные образования, формирующиеся в условиях стабильно низкой энергетической обстановки, по литературным данным [2-4] характеризуются тонкозернистым строением и отсутствием в разрезах пластов с хорошими коллекторскими свойствами. При наличии плотных сетей сейсмических наблюдений, их высокой кратности и соответствующей степени обработки данных, иными словами, при изучении территории современными модификациями сейсморазведки. прогнозирование данного, в целом малоперспективного типа разреза осуществляется достаточно надежно.

В Восточно-Уренгойской зоне наиболее широко эти отложения развиты в пределах клиноформы е7б (пласт Ачб°) на территории Ново-Уренгойского, Восточно-Уренгойского, значительной части Самбургского и Непонятного месторождений. В меньшей степени они характерны для клиноформ е50-75 (пласт Ач52, Ево-Яхинское месторождение. северная часть Есетинского и южная часть Самбургского месторождений), е35-45 (пласт Ач51, Ново-Уренгойское месторождение). Области развития отложений рассматриваемого типа в других клиноформэх изучены слабо в силу того, что в значительной мере они распространены за пределами территорий, охваченных описываемыми сейсмическими исследованиями.

Типы разрезов 2 и 3 связаны с участками, отличающимися изменчивостью внешних границ клиноформы. Ширина ее заметно увеличивается за счет части, обращенной в сторону глубоководного бассейна, тогда как изгибы в сторону континентального склона к источнику сноса более редки. В пределах развития 3-го типа разреза форма внешней границы клиноформы приобретает 9 плане сложный фестончатый характер. Предельной формой рассматриваемых образований является отрыв фронтальных участков фестонов от основной клиноформы с сосредоточением их в сугубо локальных изолированных участках бассейна.

Волновая картина, наблюдаемая в зонах развития 2-го и 3-го типов, не испытывает существенных изменений по сравнению с особенностями записи разрезов 1-го типа. При прогнозировании особенностей геологического разреза важное значение имеет устанавливаемая по сейсмическим данным их приуроченность к зонам повышенных мощностей слоя, контролируемого подстилающим отражающим горизонтом Б, отвечающим поверхности юрских образований, и покрывающим субконформным ему отражающим горизонтом, связываемым с покровно развитыми аргиллитами шоколадного цвета.

Обнаруживаемая закономерность дает основание увязать зоны развития описываемых разрезов с депоцентрами глубоководного бассейна, приуроченными к локальным палеодепрессионным участкам морского дна, заполнявшимся за счет процессов плоскостного смыва, В этом случае находит объяснение наблюдаемая сложность внешних границ, обусловленная заполнением привносимого осадочного материала наиболее прогнутых участков локальных палеодепрессионных зон. Поскольку для условий Западно-Сибирской нефтегазоносной провинции типичен конседиментационный характер развития многих структур, описываемые разрезы часто оказываются связанными и с современными депрессионными, т.е. наиболее глубоко погруженными, участками. По этой причине изучение их бурением низкое, но все же по отдельным фрагментарным данным устанавливается, что перспективы обнаружения пластов с удовлетворительными коллекторскими свойствами здесь невысоки.

Разрезы описываемого типа наиболее надежно изучены сейсморазведкой и бурением на уровне клиноформы е75 (пласт Ач60 к западу от Ево-Яхинского месторождения). На этом же стратиграфическом уровне, а также на уровнях пластов Ач1, Ач51, Ач52 описываемый тип разреза выделен на юге и северо-востоке от Уренгойского месторождения.

Наиболее сложные разрезы 4-го типа. По сейсмическим данным, с одной стороны, обнаруживается ярко выраженная тенденция развития осадков в сторону бассейна, а с другой - наползание их на ранее сформировавшуюся часть склона, По этой причине здесь ширина клиноформы возрастает в несколько раз больше, чем в зонах развития разрезов 1-го типа.

Наблюдаемые изменения геометрии клиноформы сопровождаются существенным усложнением волновой картины. Единая в условиях разрезов 1-3-го типов волна распадается на серию отражений, возникающих на сугубо локальных участках (см. рис. 2, б). Области их распространения перекрываются, формируя картину многих локально развитых лопастеобразных осадочных тел. Конфигурация отражений, их амплитуды, форма сигнала и другие характеристики становятся крайне изменчивыми.

По данным бурения именно с такого рода образованиями связаны продуктивные ачимовские пласты Восточно-Уренгойского, Самбургского, Непонятного и других месторождений Восточно-Уренгойской зоны. На рис. 3 показаны обобщенные контуры их сосредоточения, внутри которых в областях взаимного перекрытия локальна развитых лопастей конусов бурением устанавливается "наличие одного-двух и более пластов большой суммарной мощности, а в зонах зияния, наоборот. разрез оказывается, как правило, заглинизированным,

Изложенные особенности строения ачимовских разрезов 4-го типа, вне сомнения, свидетельствуют об их турбидитном генезисе [1-4]. Известно, что их формирование в основном обусловливалось наличием мощных палеодренажных систем. привносивших большие объемы осадочного материала и инициирующих турбидитные потоки, выносившие его к основанию континентального склона. Ограниченное число систем палеодренажа способствовало тому, что наиболее перспективные в нефтегазоносном отношении отложения турбидитных потоков развивались лишь в локальных зонах у основания континентального склона, в конусах выноса [2.3].

Важно, что в волновых полях спорадически, но довольно надежно обнаруживаются прямые признаки турбидитных потоков, обусловленные их сильной эродирующей способностью. Эрозионная деятельность турбидитов проявляется в формировании каньонов, осложняющих поверхность континентального склона, а у его основания они полностью или частично размывают отложения ранее сформировавшихся клиноформ. В последнем случае формируются рецессивные типы разрезов, характеризующиеся в волновых полях полным прекращением прослеживаемости отражений, контролирующих подстилающую, более древнюю клиноформу (5-й тип разреза), а бурением устанавливается полное отсутствие соответствующего ачимовского пласта, В условиях Восточно-Уренгойской зоны рецессивные типы разрезов развиты довольно широко, но наиболее ярко это выражено на Ново-Уренгойском месторождении (эродирована группа пластов Ач5) и на территории, прилегающей с юга к Самбургскому месторождению (пласт Ач51 эродирован).

Ориентировка каньонов и их размеры таковы. что современными сетями они улавливаются лишь на отдельных субмеридиональных сейсмических профилях и. по-видимому, могут быть изучены в полной мере лишь более современными (например, 3Д) модификациями сейсморазведки (Соседков B.C., 1991). Наличие древних палеодренажных систем - необходимое условие формирования турбидитных последовательностей, вмещающих продуктивные ачимовские пласты. Одновременно с этим обнаруживается ряд устанавливаемых сейсморазведкой признаков, позволяющих снизить неопределенность в прогнозе перспективных участков в уже выявленных зонах развития турбидитов.

Один из таких критериев - наличие у основания склона локального депоцентра -- палеодепрессионной зоны, аккумулировавшей большую часть привносимого грубозернистого материала. В этих условиях наиболее продуктивные участки оказываются связанными не со сводовыми частями поднятий, а, наоборот, с межструктурными зонами, как на Ново-Уренгойском месторождении.

Другим критерием прогноза может служить локализация большей части грубозернистого материала в седиментационно-тектонических палеодепрессионных зонах, образовавшихся при надвигании континентального склона на восточные склоны крупных поднятий, выраженных в рельефе морского дна. Последние, препятствуя разносу турбидитных потоков в глубь бассейна, способствовали их концентрации вдоль склона надвигавшегося шельфа.

Влияние палеогипсометрии морского дна проявляется в том, что конфигурация зон развития отложений турбидитных потоков часто отличается в плане от классической формы конусов выноса и приобретает сложные, иногда весьма причудливые формы. Совместное проявление указанных факторов способствовало высокой концентрации продуктивных ачимовских пластов в пределах всей Восточно-Уренгойской зоны, в которой роль седиментационного барьера играл Уренгойский вал.

По концентрации конусов выноса намечаются три палеодренажные системы. Отложения одной из них - центральной - изучаются по данным бурения на Восточно-Уренгойском и окружающих его месторождениях - Ново-Уренгойском, Ево-Яхинском и Есетинском (см. рис. 3). Северная система палеодренажэ сформировала продуктивные пласты Самбургского и Непонятного месторождений. а также группу пластов к северу от них, пока не охваченную бурением. Также еще не бурились ззкэртированные сейсморазведкой отложения южной палеодренажнои системы. развитые к югу от Уренгойского месторождений.

Устанавливаемое сейсморазведкой распределение мощностей нижнемеловой толщи свидетельствует об активном влиянии тектонических и седиментационно-тектонических палеодепрессионных зон на характер распределения продуктивных ачимовских пластов, сформировавшихся в процессе деятельности перечисленных палеодренажных систем. В свою очередь, в формировании палеодепрессий главную роль играли Уренгойский вал, Северо-Пурпейская котловина и ряд более мелких, осложнявших их структур,

Высокие перспективы нефтегазоносности отложений 4-го типа повсеместно подтверждаются бурением, однако возникающие сложности корреляции отдельных продуктивных пластов, принадлежащих различным локально развитым лопастям конусов, и определения границ их развития не могут быть преодолены без сейсмических данных. Вместе с тем разрезы рассматриваемого типа благодаря отмеченной специфике диагностируются в волновых полях достаточно надежно, а в особо благоприятных случаях при большой мощности пластов сейсморазведка дает практически адекватное отображение геологического разреза.

Заметную роль а строении ачимовских клиноформ играют образования 7-го типа. По сейсмическим данным здесь устанавливаются резкое снижение ширины вкрест простирания и смещение области развития в сторону континентального склона, В волновых полях отложения рассматриваемого типа проявляются устойчивыми отражениями с яркой динамической выразительностью. Нередка фронтальная часть клиноформы приобретает форму характерного уступа с амплитудой. равной одной фазе сейсмической волны (см. рис, 2, г).

В пределах описываемых зон по данным бурения пласты с удовлетворительными коллекторскими свойствами не установлены. Особенности строения и положение в общей структуре нижнемелового разреза позволяют связать эти образования с широко известными по литературным данным отложениями пастообразных потоков. Обладая существенно меньшей подвижностью, чем турбидиты, они занимают промежуточное положение в зоне перехода от континентального склона к его подножию По-видимому, чаще всего именно они инициируют наиболее мощные турбидитные потоки и по этой причине нередко ассоциируются с последними.

Интересны известные по многочисленным литературным данным факты остановки потоков, связанные с так называемым "замерзанием", т.е. потерей их подвижности при снижении скорости [2]. Не исключено, что именно этим объясняется сопровождение описываемых образований сейсмической аномалией типа "ступень", приводящей к резкой выраженности их в рельефе дна бассейна.

В пределах Восточно-Уренгойской зоны довольно широко развиты весьма специфические образования, основным диагностическим признаком которых на сейсмических разрезах является их ярко выраженная косослоистость (6-й тип разреза). Они локализуются, как правило, на склонах относительно крупных палеоподнятий, и в отличие от турбидитов их максимальные седиментационные наклоны ориентированы не на запад. а в субмеридиональном и близких к нему направлениях, Вследствие этого лучше всего они диагностируются на субмеридиональных сейсмических профилях (см, рис. 2, в). Размеры этих тел невелики и варьируют по короткой оси от первых сотен метров до первых километров, по длинной - до 5-10 км.

Довольно обычным является устанавливаемый сейсморазведкой волнистый характер отражающих поверхностей. Из-за ограниченных размеров описываемых образований надежное выявление параметров связанных с ними отражений при плотности сети профилей менее 1 км/км2 невозможно, очевидна лишь их сильная изменчивость. Развиты они обычно не поодиночке, а компактными группами, хотя по мере удаления от центра групп встречаются и одиночные тела. Из-за малых размеров перспективы нефтегазоносности последних на данной стадии разбуренности территории не ясны, но в областях их компактного развития устанавливается наличие высокопродуктивных песчаных пластов. В зонах взаимного перекрытия описываемых локально развитых объектов вскрывается и соответствующее число песчаных пластов.

Положение описываемой группы осадочных образований в разрезе, форма, ориентировка, размеры и приуроченность отдельных тел к заметным осложнениям палеорельефа морского дна позволяют связать их с известными (по многочисленным, в основном зарубежным, публикациям последних лет) образованиями без устоявшегося названия: песчаными волнами, субзквальными дюнами, контуритами и т.д. [5]. Последнее название условно закреплено за ними до получения более полных сведений об особенностях строения, структуре и индексах рассматриваемых тел.

Продуктивные пласты, связываемые с контуритами, в пределах Восточно-Уренгойской зоны изучены по данным сейсморазведки и бурения на Ново-Уренгойском месторождении, где они относятся к системе пласта Ач3-4 (рис. 4). Ряд аналогичных по строению перспективных зон, развитых к северу и югу от него, бурением пока не вскрыты.

. Наличие подобных, выявляемых по сейсмическим данным образований свидетельствует о гораздо более сложной структуре пласта Ач3-4, чем это представляется по материалам бурения на современном этапе поисково-разведочных работ.

Выводы

1. Наличие в волновых полях четких диагностических признаков продуктивных ачимовских пластов позволяет на основе современных модификаций сейсморазведки осуществлять их прогноз в обстановках, близких к условиям Восточно-Уренгойской зоны.

2. Отложения ачимовской толщи Восточно-Уренгойской зоны различны по своему генезису. Продуктивные пласты связаны с конусами выноса турбидитных потоков и с контуритами. Отложения пастообразных потоков и толщи, сформировавшиеся за счет плоскостного смывэ, как правило, не содержат проницаемых песчаных пластов.

3. Значительная часть перспективных зон, выявленных при обобщении сейсмических данных в пределах Восточно-Уренгойской зоны и на сопредельных территориях, не изучена поисковым бурением. Это обстоятельство стимулирует опережающую постановку здесь современных модификаций сейсморазведки, позволяющую осуществить подготовку объектов к поисково-разведочному бурению.

4. Установленные особенности строения продуктивных ачимовских образований свидетельствуют о необходимости сопровождения эксплуатационного этапа разработки месторождений сейсмическими исследованиями в современных модификациях (например, 3Д).

Описанные закономерности проявления ачимовских разрезов в волновых полях основаны на изучении представительных материалов по большой территории. Тем не менее они, по-видимому, не универсальны, так как на сопредельных и более удаленных площадях могут определяться иными сочетаниями независимых друг от друга факторов.



ЛИТЕРАТУРА

1. Берг О.П. Сейсмическое обнаружение и оценка дельты и турбидитных последовательностей // Бюл. Американского общества геологов-нефтяников. - 1982, - № 9. -• С.1271-1288.

2. Лисицын А.П. Лавинная седиментация и перерывы в осадконакоплении в морях и океанах. - М„ Наука, 1988.

3 Обстановки осадконакопленин и фации/ Х.Г.Рединг. Д.Д.Коллинсон, Ф.А.Аллен и др. -М.: Мир, 1990.

4. Сейсмическая стратиграфия / Р.Е.Шерифф, А П Грегори, П.Р.Вейп и др. - М. Мир. 1982.

5. Ashby Gail M. Classification of large-scab subaqueous bedforms. a new look at old problem // I.Sedimemt. Petrol. - 1990. - Vol.60. № 1 - P160-172.

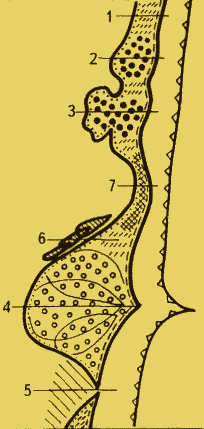

Рис.1. ОБОБЩЕННАЯ СХЕМА СТРОЕНИЯ АЧИМОВСКОЙ КЛИНОФОРМЫ

Границы клиноформы: 1 ~ со стороны глубоководного бассейна, 2 - со стороны источника сноса; 3 - кромка палеошельфовой террасы на момент формирований ачимовской клиноформы; 4 - контуриты; отложения: 5 - сформированные за счет плоскостного смыва, б - палеодепрессионных зон, 7 - пастообразных потоков; 8 - конусы выноса - турбидиты; 9 - области развития рецессивных разрезов; 10 - каньоны континентального склона; 11 - границы разрезов разных типов

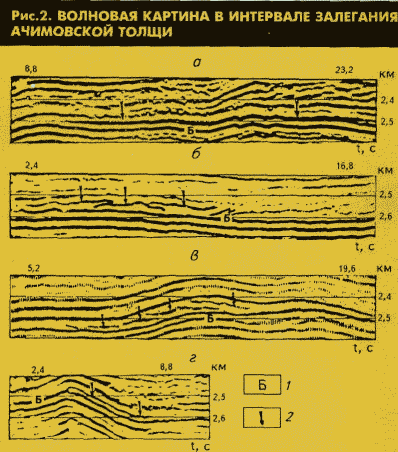

а - плоскостной смыв; б - турбидит; в - контурит; г - пастообразный поток; 1 - положение отражающего горизонта Б; 2 - положение иллюстрируемых объектов на разрезах

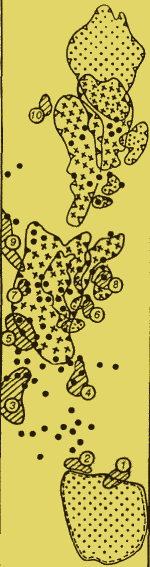

Рис.3. КОНУСЫ ВЫНОСА (ТУРБИДИТЫ) ВОСТОЧНО-УРЕНГОЙСКОЙ ЗОНЫ (ПЛАСТЫ Ач51 , Ач52 , Ач60)

1 - антиклинальные поднятия (1 - Пырейное, 2 - Южно-Уренгойское, 3 - Уренгойское, 4 - Ево-Яхинское, 5 - Центрально-Уренгойское, б - Восточно-Уренгойское, 7 - Есета-Яхинское, 8 - Есстинское, 9 - Северо-Уренгойское, 10 - Хадуттейское); 2-4 - зоны развития конусов выноса, вмещающие пласты Ач51 , Ач52 , Ач60, сформированные южной (2), центральной (3) и северной (4) палеодренажными системами; 5 - зоны с установленной продуктивностью ачимовских пластов; б - площади, перспективные по сейсмическим данным; 7 – скважины

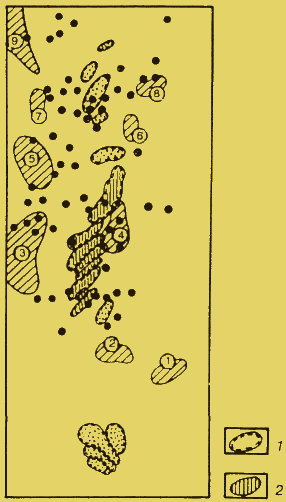

Рис.4. КОНТУРИТЫ ВОСТОЧНО-УРЕНГОЙСКОЙ ЗОНЫ (ПЛАСТ Ач3-4)

1 - границы контуритов, 2 - зоны с установленной продуктивностью. Остальные усл. обозначения см. на рис. 3
