УДК 553.98(470.41) |
|
|
|
© Р.Х. Муслимов, Р.С. Хисамов, 1998 |
ОСОБЕННОСТИ ГЕОЛОГИЧЕСКОГО СТРОЕНИЯ И ПЕРСПЕКТИВЫ НЕФТЕГАЗОНОСНОСТИ КРИСТАЛЛИЧЕСКОГО ФУНДАМЕНТА АБДРАХМАНОВСКОЙ ПЛОЩАДИ РОМАШКИНСКОГО МЕСТОРОЖДЕНИЯ
Р.Х. Муслимов, Р.С. Хисамов (АО "Татнефть")
Па территории Татарстана открыто 94 нефтяных месторождения, из которых 61 введено в промышленную разработку. Накопленная добыча нефти по ним составила 2,6 млрд. т. Наиболее крупное Ромашкинское месторождение содержит 80 % начальных геологических и 83 % начальных извлекаемых запасов нефти от суммарных запасов нефти основных месторождений Татарстана. Однако открытие и ввод в промышленную разработку 61 месторождения нефти, в том числе второго по величине запасов нефти Ново-Елховского, не смогли стабилизировать добычу нефти в республике из-за ухудшения структуры запасов за счет значительной выработки высокопродуктивных коллекторов Ромашкинского и Бавлинского месторождений. Прирост новых запасов нефти за последние 10 лет составил ~ 60 % от добычи нефти.
Наиболее богатой по содержанию начальных балансовых запасов (НБЗ) нефти в пределах Ромашкинского месторождения является Абдрахмановская площадь, выделенная как самостоятельный объект разработки по основному продуктивному горизонту Д1.
Удельное содержание НБЗ на единицу площади (~ 2 млн. т/км2) по Абдрахмановской площади значительно превосходит плотность запасов нефти по другим площадям Ромашкинского и других месторождений Татарстана. На Абдрахмановской площади по данным комплекса ГИС и опробования на приток установлена нефтеносность 16 горизонтов девона и карбона, которые в результате благоприятного сочетания структурного и литологического факторов перспективны для поисков залежей и добычи нефти. Необходимо отметить, что основные запасы нефти Абдрахмановской площади (> 96 %) приурочены к терригенной части девона, где выделяются пять продуктивных горизонтов в эйфельском, живетском и франском ярусах.
Высокая выработанность основного продуктивного горизонта Д1 (отобрано > 90 % извлекаемых запасов нефти), рост себестоимости добычи нефти при стабилизации темпа отбора, необходимость восполнения запасов нефти требуют поиска залежей нефти и газа во всех горизонтах вскрытого разреза и практически неизученных магматических и метаморфических комплексах фундамента Абдрахмановской площади.
До 1973 г. изучение кристаллического фундамента в Татарстане проводилось до глубины 50 м от кровли, в дальнейшем - бурением сверхглубоких скв. 20000 и 20009 до 4 км. В результате этих исследований выявлена доминирующая роль вертикальной восходящей миграции нефти в формировании месторождений в осадочном чехле; установлена генетическая связь между компонентным, групповым составом и отдельными соединениями полициклических ароматических углеводородов битумоидов кристаллического основания и нефтями палеозойского осадочного комплекса (Искандеров Д.Б., Муслимов Р.Х., 1994; [1-4]).
Основной вывод этих исследований заключается в том, что всякая структура, нефтеносная в осадочном комплексе, в принципе перспективна для доразведки на нефть в подстилающем ее фундаменте [5].
В ряде работ (Краюшкин В.А., 1984; [5]) высказывается предположение о том, что промышленная нефтегазоносность пород кристаллического фундамента в общих чертах совпадает по площади с промышленной нефтегазоносностью вышележащей осадочной толщи вследствие возможной миграции нефти из верхней мантии Земли в позднетретичное-четвертичное время по разломам в осадочную толщу через кристаллический фундамент. Предлагается проходку разведочных скважин по породам кристаллического фундамента любого осадочного бассейна осуществлять на максимальную технически доступную глубину (не менее 800-1500 м), а испытание в колонне проводить узкими интервалами (50-100 м) по всему разрезу.
Св.А. Сидоренко, И.Е. Постникова (1997) считают, что, поскольку нефтегазообразование обусловливается взаимосвязанными процессами флюидообразования, имеющими эндогенно-экзогенную природу, залежи углеводородов в кристаллическом фундаменте следует искать в зонах наибольшего развития разломов.
Метод сейсмолокации бокового обзора (СЛБО) позволяет выделить разуплотненные трещиноватые и уплотненные зоны в кристаллическом фундаменте [4]. Зоны разуплотнения по живетскому ярусу по СЛБО совпадают с зонами пластов-коллекторов, показана возможность использования метода для поиска нижележащих продуктивных горизонтов (Хисамов Р.С., 1996).
С учетом ранее проведенных исследований рассмотрены перспективы нефтеносности кристаллического фундамента в пределах Абдрахмановской площади Ромашкинского месторождения.
В пределах Абдрахмановской площади подошва репера "верхний известняк" (кровля горизонта Д1) находится на абсолютных отметках: -1433,8 (скв. 33), -1430,6 (скв. 713), -1433,4 (скв. 3202),-1432,1 (скв. 3367), -1434,3 (скв. 819),-1434,5 (скв. 725), -1434,3 (скв. 3370). Во все стороны от этой наиболее приподнятой части наблюдается пологое погружение с углами наклона, как правило, составляющими доли градуса. На северной части площади погружение достигает 20-27 м. Минимальные абсолютные отметки подошвы "верхний известняк" составляют: на севере -14563,2 (скв. 2020), на западе -1453,0 (скв. 460). Более крутое погружение происходит в сторону северо-восточной части площади, где отметка подошвы "верхний известняк" достигает -1463 м.
На юге площади абсолютная отметка подошвы верхнего известняка составляет -1443...-1450 м. Абсолютные отметки репера "верхний известняк" по границе Абдрахмановской площади, как правило, на 2-8 м ниже, чем в центре. В целом по Абдрахмановской площади 7,5 % скважин имеют абсолютные отметки подошвы "верхний известняк" -1430...-1439,9 м; 55,9 % скважин -1440...-1449,9 м; 34 % скважин -1450,0 ...-1459,9 м и 2,6 % скважин -1460...-1463,0 м.
Кристаллический фундамент в пределах Абдрахмановской площади вскрыт 128 скважинами на глубину до 64 м. Наиболее высокие отметки фундамент имеет в центре площади: -1539,4 м (скв. 24115), низкие - в юго-западной части Абдрахмановской площади: -1586,0 м (скв. 728д) при средних отметках -1558,5 м.
Структурная поверхность по отложениям живетского яруса (репер средний известняк) и по кровле кристаллического фундамента в основном повторяет конфигурацию поверхности репера "верхний известняк".
Таким образом, в структурном плане Абдрахмановская площадь - одна из центральных площадей Ромашкинского месторождения, характеризующаяся наиболее высокими отметками кровли кристаллического фундамента.
В 1994-1997 гг. на четырех участках Абдрахмановской площади (22 % от всей площади) были выполнены исследования СЛБО с целью изучения зон трещиноватости (разуплотнения) и уплотнения в осадочной толще и породах кристаллического фундамента. На рис. 1 приведена схема расположения скважин на одном из участков Абдрахмановской площади. Во всех выполненных разрезах исследованных участков выделяются зоны уплотнения и разуплотнения (рис. 2, А, Б, В, Г, Д), при этом большинство зон разуплотнения осадочного чехла и кристаллического фундамента разреза связаны между собой по вертикали.
В семи скважинах, вскрывших кристаллический фундамент на глубину более 9 м, по комплексу ГИС выделены коллекторы и разуплотненные зоны. Число таких пластов в скважинах повышается с увеличением глубины вскрытия. В скв. 24174 при глубине вскрытия 64 м выделены четыре пласта, в том числе два пласта толщиной 7,8 и 9,8 м - разуплотненные, а два - низкоомные.
Скв. 23557, 805д, испытанные на приток, оказались бесприточными.
Необходимо отметить, что наиболее высокопродуктивные и с максимальным накопленным отбором нефти по горизонтам осадочного чехла скважины приурочены к зонам разуплотнения.
Таким образом, в пределах Абдрахмановской площади выделяются разуплотненные (трещиноватые) зоны в кристаллическом фундаменте, которые могут являться зонами миграции или вместилищем нефти и газа.
Одним из основных факторов, определяющих выбор места заложения поисково-разведочных скважин на кристаллический фундамент, должны быть зоны разуплотнения, имеющие покрышку в виде зон уплотнения.
Анализ вертикальных разрезов поля рассеянных волн (см. рис. 2), расположение которых приведено на рис. 1, позволяет выбрать четыре первоочередные проектные скважины для бурения на кристаллический фундамент в целях уточнения геологического строения и поиска скоплений углеводородов в пределах рассматриваемого участка Абдрахмановской площади: скв. 1, 2, абсолютная отметка выделяемого коллектора -2500 м, вскрытие фундамента на глубину до 1000 м; скв. 3,4, абсолютная отметка выделяемого коллектора -2000 м, вскрытие фундамента на глубину 500 м.
Выводы
1. По структурным и литологическим факторам Абдрахмановская площадь является наиболее благоприятной для поиска залежей углеводородов в кристаллическом фундаменте.
2. Для уточнения геологического строения и поиска залежей углеводородов в кристаллическом фундаменте необходимо пробурить две первоочередные проектные скважины -1,4.
Литература
3. Глубинные исследования архейского фундамента востока Русской платформы в Миннибаевской скважине 20000 / Под ред. Р.Х. Муслимова. - Казань: Тат. книжн. изд-во,1976.
4. Докембрийские образования Татарского свода /Под ред. И.Н. Пенькова. - Казань: Изд-во КГУ,1986.
5. Кристаллический фундамент Татарстана и проблемы нефтегазоносности /Под ред. Р.Х. Муслимова и Т.А. Лапинской. - Казань: Дента, 1996.
6. Назипов А.К. Особенности геолого-тектонического строения и поиски зон возможного скопления углеводородов в кристаллическом фундаменте территории Татарстана: Автореф. дис. канд. геол.-минер. наук. - С.-Пб.,1997.
7. Порфирьев В.Б. Природа нефти, газа и ископаемых углей. - Киев: Наук. думка, 1987. - Т. 2.
The most rich by initial geological oil reserves within the Romashkinskoye field is the Abdrahmanovsky area recognized as an independent exploitation target by the D1 main producing horizon. Oil potential of 16 Devonian and Carboniferous horizons was established in this area. Main oil reserves are associated with terrigenous Devonian formation where five producing horizons are distinguished in Eifelian, Givetian and Frasnian stages. Structurally, the Abdrahmanovsky area is one of the central ones of the Romashkinskoye field characterized by the highest marks of the crystalline basement top. Lithologically, the disconsolidated (fractured) zones in crystalline basement are distinguished which may represent the zones of migration or oil and gas reservoir. Analysis of vertical sections of dispersed waves field allows to select four first-priority planned wells for drilling into crystalline basement to specify geological structure and to prospect hydrocarbon accumulations.

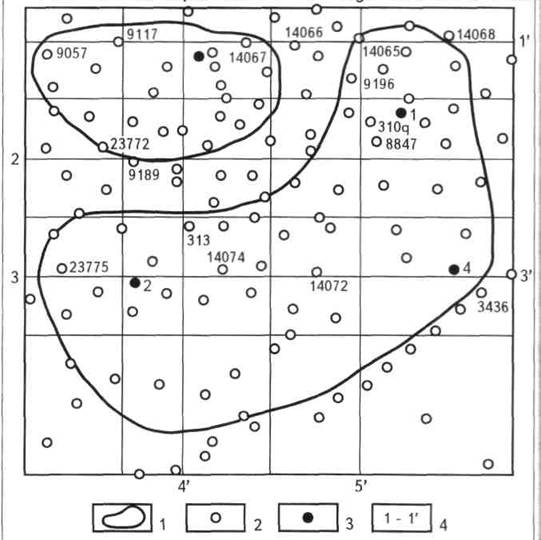

Рис. 1. СХЕМА РАСПОЛОЖЕНИЯ СКВАЖИН УЧАСТКА АБДРАХМАНОВСКОЙ ПЛОЩАДИ
1 - границы перспективных участков для поисков нефти по кристаллическому фундаменту; 2 - скважины, пробуренные на горизонт Д1; 3 - проектные скважины на кристаллический фундамент; 4 - линии профилей поля рассеянных волн

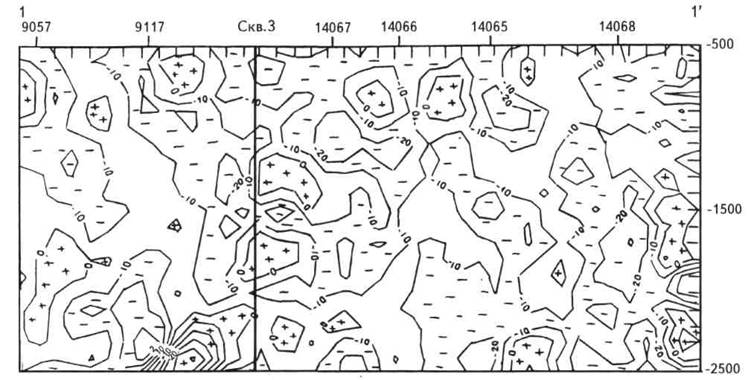

Рис. 2, А. ВЕРТИКАЛЬНЫЙ РАЗРЕЗ ПОЛЯ РАССЕЯННЫХ ВОЛН ПО ЛИНИИ 1-1'
1 - зоны: а - разуплотнения пород, б - уплотнения пород; 2 - линии энергии рассеянных волн, усл.ед.

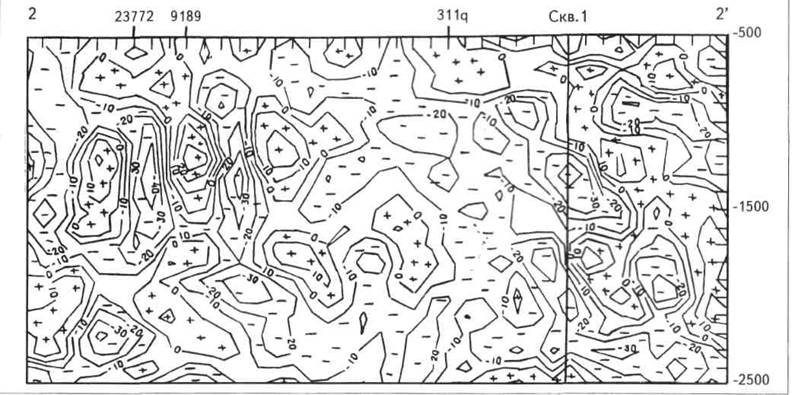

Рис. 2, Б. ВЕРТИКАЛЬНЫЙ РАЗРЕЗ ПОЛЯ РАССЕЯННЫХ ВОЛН ПО ЛИНИИ 2-2'
Усл. обозначения см. на рис. 2, А

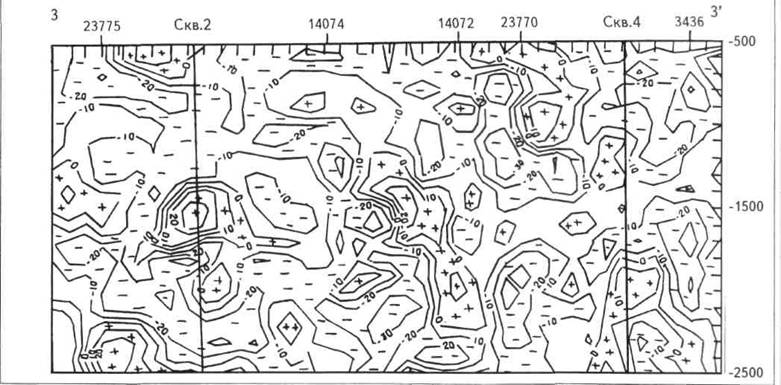

Рис. 2, В. ВЕРТИКАЛЬНЫЙ РАЗРЕЗ ПОЛЯ РАССЕЯННЫХ ВОЛН ПО ЛИНИИ 3-3'
Усл. обозначения см. на рис. 2, А

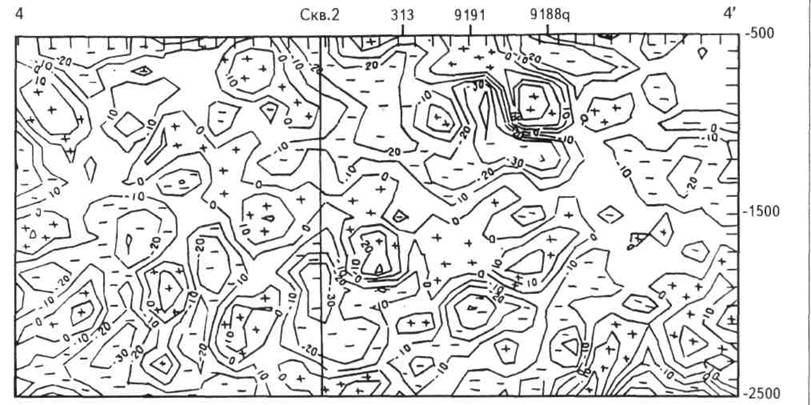

Рис. 2, Г. ВЕРТИКАЛЬНЫЙ РАЗРЕЗ ПОЛЯ РАССЕЯННЫХ ВОЛН ПО ЛИНИИ 4-4'
Усл. обозначения см. на рис. 2, А

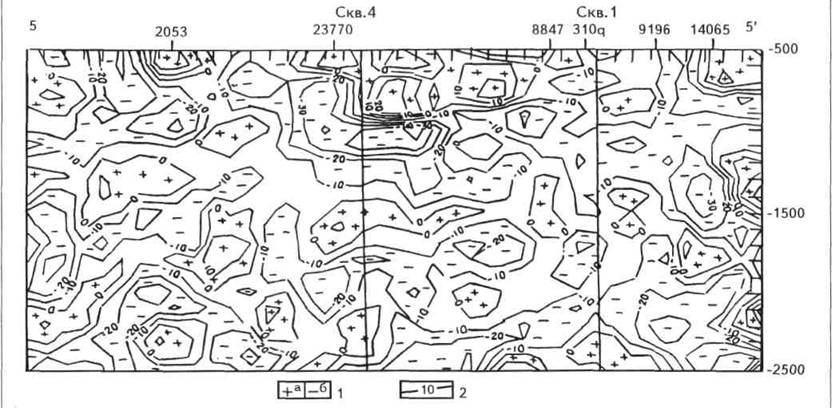

Рис. 2, Д. ВЕРТИКАЛЬНЫЙ РАЗРЕЗ ПОЛЯ РАССЕЯННЫХ ВОЛН ПО ЛИНИИ 5-5'
Усл. обозначения см. на рис. 2, А
