Уже более 250 лет различные исследователи фиксируют по всему периметру побережья озера многочисленные проявления природных газов, нефти и битумов как летом, так и зимой (Георги, 1775; Патрэн, 1791; Семивский, 1817; Спасский, 1821; Щукин, 1848; Лежемский, 1850; Меглицкий, 1856; Герман, 1857; Черский, 1877-1880; Рязанов В.Д.. 1903-1909; Рябухин Г.Е., 1931-1936; Шатский Н.С, 1931; Петров А.С., 1937; Шмелев И А., Ситников С П., Першуткин М.Б., 1939-1940; Левин А.И., 1952; Глазунова Н.Н., Уваровская Г.С., Кейсевич Е.Э., 1952; Дунаевский А.В., 1954; Самсонов В.В., Пономарева Г.П., 1955,1962; Замараев С.М., 1955; Лоскутников М.Я., 1956; Лебедь Г.Г. и др., 1984; Носов В.В., Доскач Г.А. и др., 1987; Ефремова А.Г., 1982; Лебедев В.С., 1979 и др.). Максимальная концентрация этих естественных проявлений УВ отмечается в дельтах крупных рек (Селенга, Баргузин, Верхняя Ангара), впадающих в Байкал, а точнее говоря, в зонах сопряжения соответствующих впадин с осадочным ложем Байкала.

Особой интенсивностью газовой разгрузки характеризуется прибрежная акватория дельты р. Селенга и территория самой дельты. Повышенные масштабы газообразования в донных осадках Байкала именно в этом месте предопределены огромным количеством терригенного, хемогенного и органогенного материала, привносимого р. Селенга в депрессию, которая существовала здесь еще задолго до формирования современного Байкала. Накопление мощной толщи осадков до 7,5 км, повышенное содержание рассеянного ОВ в среднем 1-3 % (Высоцкий И.В., 1979, Соколов Б.А., 1980, Голубев В.А., 1982; Дашевский П.А., и др., 1999; [4,5], высокое тепловое поле, существующее в этом районе (Пономарева Г.П., Самсонов В.В., 1969), а также повышенное содержание водорода в глубинных ювенильных газах позволяют охарактеризовать недра Усть-Селенгинской депрессии и Южной и Средней котловин Байкала как мощный генератор УВ-газов, образование которых в огромных масштабах происходило в прошлом и происходит в настоящее время.

Трехлетнее изучение (1997-1999 гг.) свободных газов в районе дельты р. Селенга, проведенное в ИГУ под руководством автора данной статьи, показало, что на территории древней и современной дельт существует скрытая разгрузка разнообразных по химическому составу газов, большинство которых укладываются в четыре типа ( табл. 1 ).

Азотный тип газов развит в основном по внешней зоне депрессии на контакте с горным обрамлением и непосредственно в поле развития кристаллических пород. По генезису эти газы, скорее всего, относятся к ювенильным, так как сопровождаются гелием. Метановые газы нефтяного типа чаще всего встречаются в виде обширных полей в современной дельте, заливе Провал и на прибрежной территории древней дельты от с. Посольск до с. Заречье. Эти газы по происхождению можно отнести к катагенетическим, образовавшимся на глубине более 1 км, поскольку они содержат тяжелые УВ - этан, пропан, изобутан и нормальный бутан.

Остальные, промежуточные, типы газов встречаются повсюду, кроме названных территорий, и по происхождению могут быть отнесены к болотным, торфяным и смешанным.

Изучено 40 пропарин (отверстий во льду, образованных газовыми грифонами, размером от первых десятков сантиметров до 1-2 км), которые являются убедительным доказательством существования в прибрежной акватории явной разгрузки газов. Все изученные газы подразделяются на метановые и азотные ( табл.2 ).

Метановый тип газа преимущественно распространен по всей прибрежной акватории Байкала, азотный - приурочен к прорвам (проливам между островами).

Размеры пропарин колеблются от нескольких сантиметров до 1,0-1,5 км, форма - от изометричной до линейно вытянутой. Пропарины встречаются обычно группами (по 5-20), в каждой пропарине фиксируется как минимум один газовый грифон, максимум - 10-20. Дебиты малых грифонов замерялись инструментально, больших - визуально. Они колеблются от десятков и сотен литров в сутки до 1000 м³/сут. Предварительный подсчет суммарного дебита газовых грифонов на прибрежной авандельте р. Селенга показал, что на этой площади ежегодно выделяется в атмосферу около 20 млн. м³ горючего газа.

Обобщение старых и осмысление новых геологических данных по стратиграфии, литологии, геофизике и геохимии позволяют говорить о существовании Байкальского перспективного нефтегазоносного бассейна (НГБ), в состав которого входят следующие перспективные нефтегазоносные области: Южно-Байкальская, Усть-Селенгинская (включая мелководную Бугульдейско-Селенгинскую перемычку), Усть-Баргузинская, Баргузинская, Средне-Байкальская, Северо-Байкальская, Верхне-Ангарская. Возможно, в этот перечень потом войдут Тункинская, Итанцино-Селенгинская, Маломорская области. Байкальский перспективный НГБ выделялся ранее Н.Ю. Успенской, З.А. Табасаранским (1966) в виде отдельных впадин, Б.А. Соколовым (1980) как система рифтовых впадин и В.Г. Васильевым, С.П. Максимовым, А.А. Трофимуком (1964) под названием Байкальские межгорные бассейны, а в последнее время эта территория включена А.Э. Конторовичем и др. в состав южной окраины Северо-Азиатского кратона [4].

Внимательное изучение особенностей геологического строения осадочного выполнения Байкальского перспективного НГБ позволяет провести историко-геологическую параллель с Южно-Каспийской и Северокавказско-Мангышлакской нефтегазоносными провинциями: наличие мезо-кайнозойских осадков большой мощности, пликативная и разрывная тектоника, современная сейсмическая активность. Последнее обстоятельство и наличие в этом регионе массового проявления "грязевого" вулканизма позволили предположить возможность такого явления и на территории кайнозойских впадин Байкальской рифтовой зоны.

Вообще, термин "грязевый" или "грязевой" вулкан неправилен по сути, так как главными продуктами извержения являются газ и вода, а газ к тому же служит главной причиной вулканизма. "Грязь", цементирующая сопочную брекчию вулкана, это, собственно, не грязь в общепринятом понимании, а разжиженная глина черного или темно-серого цвета из-за присутствия органических и битуминозных веществ. В последующем тексте будем называть эти вулканы газовыми.

Чтобы лучше узнать, что такое газовый вулканизм и как он проявляется, достаточно познакомиться с литературными источниками. "Грязевые вулканы известны в Азербайджане, Грузии, Туркмении, на Керченском и Таманском полуостровах, в Италии, Румынии, Мексике, Венесуэле, Колумбии, на островах Ява, Тринидад и т.д. Они .. являются надежными указателями на газонефтеносность недр" (Высоцкий И.В., 1979).

Наиболее изученным районом развития газового вулканизма является Азербайджан, где "насчитывается более 220 грязевых вулканов - свыше половины имеющихся на земном шаре", "...вулканы Азербайджана... образовали в Южном Каспии множество островов и подводных банок", "...во многих случаях грязевые вулканы являлись теми поисковыми признаками, которые привели к открытию новых богатейших залежей нефти и газа, как на суше, так и в акватории Каспийского моря". "Газы грязевых вулканов Азербайджана содержат, как правило, более 90 % метана, а в некоторых случаях даже 98 %. Углекислота в этих газах изменяется от десятых долей процента до 6-7 %, остальная часть приходится на долю тяжелых углеводородов и азота" (Якубов А.А., Атакишиев И.С., Гаджиев Я.А. и др., 1975). В некоторых случаях могут присутствовать также водород, сероводород и инертные газы (Дадашев Ф.Г., 1963).

Почти все газовые извержения сопровождаются землетрясением, подземным гулом, выбросами воды. газа, камней и жидкой глины. Газ обычно самовозгорается. Газовые извержения известны давно. В "Каталоге землетрясений Российской Империи" И. Мушкетова и А. Орлова (С-Петербург, 1893) перечисляются сведения о землетрясениях начиная с 596 г. до н.э. и со 107 г. н.э. до 1893 г. Описаны сейсмические события в Китае. Португалии, Средней Азии, на Кавказе, но в основном в России.

По описаниям очевидцев иногда трудно отличить извержения магматические от газовых. Любопытно, что многие землетрясения зафиксированы в местностях, не являющихся сейсмогенными. Великий Новгород, Нижний Новгород, Ростов Великий, Пермь, Киев, Астрахань, Москва, Томск, Киренск, Архангельск, Семипалатинск, Моздок, Кизляр, Кунгур, Екатеринбург, Казань, Вятка, Саратовская губерния, Ишим Тобольской губернии, Якутск, р. Олекма, р. Вилюй. В некоторых из этих мест землетрясения сопровождались "огнем и дымом" (Мушкетов И., Орлов А., 1893). Очевидно, что эти явления взаимосвязаны. Мелкофокусные землетрясения могут возникать не только по тектоническим причинам, но и в результате катастрофических перетоков горючего газа.

История проявлений грязевого вулканизма позволяет выделить следующие закономерности:

• катастрофические выбросы газов сопровождаются всегда землетрясениями, подземным гулом и грохотом;
• в нефтегазоносных районах землетрясения провоцируют газовые извержения, но бывает, по-видимому, и наоборот, когда газовые извержения вызывают землетрясения; последнее явление происходит в тех районах, которые по своему геотектоническому положению не являются сейсмогенными, но содержат в недрах скопления газов;
• самовозгорание газов - обычное явление при газовых извержениях, даже в тех случаях, когда газ вырывается из-под воды (очевидно, газ интенсивно нагревается от трения о породы, воздух и от турбулентных потоков внутри газовой струи).

Приведем другие косвенные свидетельства возможности существования на Байкале газового палеовулканизма. Внимательный анализ батиметрической карты Байкала показывает, что в районе Бугульдейско-Селенгинской перемычки (кстати, напрашивается аналогия с Апшеронско-Челекенской перемычкой на Каспии) можно выделить более десятка подводных гор и холмов (рис. 1), приуроченных к зонам разломов (Levi C.G. et al., 1997), сдвигов [1] и, возможно, представляющих собой палеовулканы. Самым значительным из них является Посольская банка, расположенная почти посередине Байкала, на широте с. Посольск, в 21 км от него.

Эта подводная гора, имеющая высоту относительно ложа Южной котловины почти 1000 м, увенчана двумя вершинами с очень крутыми склонами, одна из которых не доходит до поверхности воды всего 34 м. Возможно, когда-то Посольская банка была островом, так как на карте Байкала 1806 г. в этой части озера имеется надпись "о. Столбовской", хотя в настоящее время здесь никаких островов не наблюдается. Вероятно, остров существовал, но впоследствии был размыт до глубины максимального волнения.

Представление о геологическом строении Посольской банки и особенностях рельефа ее склонов можно получить из анализа четырех телефильмов (любезно предоставленных А.А. Бухаровым, БЭМ) о погружении пилотируемого глубоководного аппарата "Пайсис-11" в августе 1990 г. и сентябре 1991 г. (наблюдатели: Ю.А. Богданов, Л.П. Зоненшайн, В.Г. Казьмин). Обследованы южный и юго-западный склоны Посольской банки с глубины 965 до 60 м. Основная особенность склонов - увеличение крутизны снизу вверх: 5-10° на глубине 890 м, 25-30° в интервале 870-770 м, 40° - 740 м, более 50° - 700-680 м (вертикальные стенки, обрывы по 10-15 м, иногда с отрицательным уклоном, карнизами), терраса - 650 м, 35° - 525 м, 60° - 515 м, 45° - 490 м, вертикальная стенка - 416 м, 30° - 360 м, 45° -315 м, стенка, нависающие ниши - 300 м, нависающие стенки - 250 м, 45-50° - 210 м, отрицательные склоны - 140 м, отвесная вертикальная стенка - 120 м, чередование 30°-х склонов с вертикальными стенками и карнизами - 90-75 м, вертикальная стенка - 65-60 м.

Следующая особенность Посольской банки - полное отсутствие каких-либо магматических или метаморфических пород (что, кстати, некоторыми геологами предполагалось ввиду трудности объяснения контрастности подводного рельефа). Весь разрез представлен чередованием глин, алевролитов и песчаников. Глины явно преобладают: массивные и тонкослоистые, комковатые, трещиноватые, цветные - белые, голубоватые, желтоватые. Черные и темно-серые глины не замечены, а может быть, их трудно заметить, так как на многих обнажениях и камнях присутствует черный, красноватый и буровато-коричневый налет (по-видимому, железомарганцевые корочки).

На пологих частях склонов отмечается обилие камней разной величины: от "щебня", как выражаются некоторые наблюдатели, до "блоков приличных размеров". Все камни рыхлые, при попытке взять образец манипулятором рассыпаются. В некоторых местах эти поля обломков присыпаны глинистым илом белесо-голубого цвета, в других - прикрыты "плащами" натечных глин. В обнажениях и блоках пород часто наблюдается брекчиевидная структура. Дважды, на глубинах 712 и 780 м, встречены удлиненные и уплощенные гальки (до 10 см).

Еще одна, пожалуй, самая главная особенность исследованных склонов Посольской банки заключается в том, что почти повсеместно слои глин падают в сторону склона, т.е. параллельно поверхности склона, как бы облекают его ступенькообразно и часто имеют натечную структуру.

В процессе всех рейсов в репортажах наблюдателей отмечаются "ноздреватые", "дырчатые", "кавернозные", "пузырчатые" глины на глубине от 990 до 320 м. Размеры этих "дыр", "нор", "каверн" самые различные - от нескольких сантиметров до 2 м и более. На глубине 586 м в глинистом сплошь "пузырчатом" обнажении встречена такого же происхождения пещера, в которую мог бы зайти человек. Л.П. Зоненшайн в своем репортаже вопрошает: "Откуда эти норы, каверны? Подводный карст невозможно представить" (глубина 586 м). И далее: "Происхождение их так и осталось неизвестным".

Из анализа телефильма вытекают следующие выводы. "Кавернозностью", "пузырчатостью" обладают глины массивные, выходящие на склоне в виде обнажений, скал с вертикальными стенками, которые перекрываются карнизами плащевидных, тонкослоистых глин с натечной структурой. Пузырчатые глины выше 250 м не отмечены, им на смену пришли темные, коричневато-черные породы, по мнению наблюдателей более плотные, чем глины, толстоплитчатые. Иногда в светлых глинах встречаются толстые (1-3 см) прожилки желтого и черного цвета. Таким образом, пузырчатость глин можно объяснить двумя причинами: 1) разрушением газогидратов при снижении давления или росте температуры, вследствие чего объем газа увеличивается в 160-180 раз (Макогон Ю.Ф., 1974), что приводит к образованию структур "взрыва", похожих на вторичную кавернозность (Ефремова А.Г., Андреева М.В., Левшенко Т.В. и др., 1980; [3]); 2) высокой газонасыщенностью глинистой пульпы, извергаемой из жерла вулкана, которая чередовалась более спокойным вытеканием жидкой глины и ее отложением на склонах в виде натечных слоев. Наклонно-слоистое залегание глинистых слоев параллельно склону хорошо видно на сейсмопрофилях, проведенных через Посольскую банку (Хатчинсон Д.Р. и др., 1993), восточный склон которой срезан разломом.

Газовые вулканы возможны в этом районе и на суше (см. рис. 1 ). Они предположительно намечаются в виде песчано-глинистых и песчаных холмов на побережье Байкала от северной оконечности зал. Большой Посольский Сор до д. Шигаево. На берегу зал. Провал иркутскими и бурятскими геологами после Среднебайкальского землетрясения (29.08.59 г.) зафиксированы сальзы (грязевые извержения) в районе деревень Оймур и Дулан по линии трещин протяженностью 10 км (Рубцов Н.Ф., Меньшиков С.В., Щеголихин Ю.И., 1960; Солоненко В.П., Тресков А.А., 1960).

Наиболее интересным из выделенных на рис. 1 предполагаемых вулканов является песчаный холм, расположенный на границе сухопутной и водной частей дельты у деревень Степной Дворец и Ранжурово (на картах абсолютная отметка 468,6 м), высотой 12,5 м относительно окружающей поймы.

Приведем выборочное описание этого места по полевому дневнику автора за 13 и 18 июля 1999 г. (в обследовании возможного газового вулкана участвовали А.А. Ширибон и П.В. Исаев). Поверхность и склоны горы представляют собой сплошное чередование ям и холмов (разных размеров и конфигураций), число которых возможно установить только по результатам детальной топографической съемки. Гора покрыта пятнами молодого редкого соснового леса (на картах лес отсутствует). На песчаных участках встречаются редкие кусты какой-то пустынной растительности и облепихи. С северной и северо-западной сторон горы найдены обломки глиняной и чугунной посуды, других металлических изделий неясного назначения, что свидетельствует о наличии здесь стоянки древнего человека (как выяснилось, археологам это место известно). Также найдены куски металлического шлака, спекшегося с песком, которые мы приняли за "отходы металлургического производства" древнего человека.

Позднее, после знакомства с описаниями "грязевых" извержений в упомянутом выше "Каталоге...", стало ясно, что такие металлизированные шлаки, обожженные и обгоревшие куски глин встречаются часто. Теперь можно предположить, что древний человек использовал этот металлизированный спекшийся песок в качестве руды для получения металла, тем более что других железных руд в этом районе не известно.

В центральной части северной оконечности горы с абсолютной отметкой 468,6 м обнаружено округлое понижение рельефа с песчаным валом по краям высотой от 4 до 6 м относительно центра. Центральная пониженная часть представляет собой плоскую кочковатую поверхность, поросшую высокой травой и кустарником типа ивы. Центр окружен почти идеальным кольцом молодых сосен и берез возрастом 10-20 лет. На окружающем песчаном валу растут сосны более зрелого возраста. Строение вулкана в схематизированном виде представлено на рис. 2. При осмотре других участков горы встречено около десятка подобных форм рельефа, кратерный облик которых менее выражен, но по размерам превосходит описанный. Для того чтобы доказать газовулканическое, а не аллювиальное или эоловое происхождение "оспенных" форм рельефа этой горы, необходимо провести здесь дополнительные исследования.

С целью доказательства возможного существования на Байкале газового вулканизма приведем еще один пример.

В своей книге о Среднебайкальском землетрясении 29 августа 1959 г. В.П. Солоненко и А.А. Тресков (1960) попутно сообщают очень важный для рассматриваемой проблемы факт: "По утверждению рыбаков, во время землетрясения и при сильном афтершоке в ночь с 4 на 5 сентября над Байкалом в стороне эпицентра было видно свечение, совершенно не похожее на свечение тумана в лучах прожектора, а напоминающее северное сияние. Рыбаки, ночевавшие на озере в районе эпицентра, были разбужены сильными ударами воды о баркасы. Удары воспринимались одними как столкновение баркасов, другими - как начало бури, хотя озеро в эту ночь было спокойно. У рыбаков, ночевавших в баркасах в 20-25 км к северо-востоку от эпицентра, ночь прошла спокойно".

С точки зрения рассматриваемой проблемы это очень важное наблюдение. Оно позволяет сделать целый ряд выводов. Во-первых, наблюдавшееся свечение неба не могло быть северным сиянием, так как в этих широтах оно не происходит. Во-вторых, волнение воды далеко не распространялось, как бывает при сильных землетрясениях. И в-третьих, землетрясения в нефтегазоносных районах, как правило, приводят к катастрофическим выбросам газов, сопровождающимся самовозгоранием.

В заключение приведем еще один аргумент в пользу возможного проявления на Байкале в прошлом газовых извержений. Как известно, топонимика всегда имеет исторические корни, а названия рек и гор, поселений, животных и т.д. всегда точно отражают их особенности. Всем известен перевод названия оз. Байкал с тюркского языка на русский как "богатое озеро", но не все знают, что с монгольского и бурятского это название переводится как "великий (священный) огонь" (Бараев В., 1999). Спрашивается, какой великий огонь могли видеть древние монголы и буряты на Байкале, чтобы возвести его в ранг священного?

На основании изложенного можно сделать мотивированное предположение о существовании на Байкале газового палеовулканизма, представить механизм газовых извержений и разработать схему формирования миграционных потоков УВ-газов в осадочной толще Байкала и примыкающих впадин ( рис. 3 ), на которой отобразить возможность возникновения газовых скоплений и объяснить скрытую, явную и катастрофическую разгрузку газов, подтверждающую наличие таких скоплений.

Приуроченность газовых грифонов к прибрежной акватории Байкала объясняется тем, что в центральной части его дна на глубине свыше 350 м присутствует газогидратный слой (Ефремова А.Г., Андреева М.В., Левшенко Т.В. и др., 1980; Кузьмин М.И. и др., 1998; [2,3]), являющийся региональной покрышкой для субвертикально мигрирующих газов. На больших глубинах озера толщина слоя больше, на малых - меньше. К берегам газогидратный слой выклинивается.

В тех местах, где существует повышенной тепловой поток, газогидратный слой имеет минимальную толщину, т.е. его подошва приподнята, образуя "антиклинальные" структуры, в которых могут образоваться газовые скопления. При очень сильных землетрясениях сплошность газогидратного слоя нарушается и по образовавшемуся разлому метановые газы устремляются вверх, образуя на дне Байкала вулканический конус. Поскольку толщина газогидратного слоя наиболее сильно уменьшается в сторону восточного берега, особенно к дельте р. Селенга (за счет асимметрии дна, мелководья и повышенного теплового поля), то по воздымающейся подошве газ "соскальзывает" в сторону дельты, образуя на водной поверхности пунктирные цепочки газовых грифонов, которые наблюдаются весной в виде пропарин.

Предлагаемая схема формирования газовых потоков позволяет положительно оценить перспективы всех примыкающих к Байкалу впадин, так как внутрирезервуарная миграция основной массы УВ направлена вверх по восстанию слоев из зон преимущественного газообразования (под дном Байкала) к зонам преимущественного газонакопления (в дельтовых отложениях).

Изложенные в настоящей статье соображения о возможности существования на Байкале газового палеовулканизма следует воспринимать на уровне гипотезы. Все приведенные аналогии, аргументы и факты не являются прямыми доказательствами, а лишь косвенно подтверждают право этой гипотезы на существование. Если это грозное явление природы происходило в прошлом, оно могло приводить к местным экологическим катастрофам. Безусловно, изучение газового вулканизма и поиск доказательств его проявлений необходимо продолжить, чтобы лучше понять масштабы газообразования в недрах байкальской осадочной толщи и механизм миграции газовых потоков, приводящей в конечном итоге к скрытой, явной и катастрофической разгрузке УВ в водную толщу и атмосферу Байкала.

1. Булгатов А.Н. Вероятная тектоническая природа докайнозойского осадочного комплекса южной котловины оз. Байкал // Геология и геофизика. -1999. – Т. 40, № 10. - С. 1511-1516.
2. Голубев В.А. Геотермический прогноз глубин нижней границы газогидратного слоя в донных отложениях озера Байкал // Докл. АН. - 1997. -Т. 352, № 5. - С. 652-655.
3. Ефремова А.Г., Гритчина Н.Д. Газогидраты в морских осадках и проблема их практического использования // Геология нефти и газа. - 1981. - № 2. - С. 32-35.
4. Разновозрастные очаги нафтидообразования и нафтидонакопления на Северо-Азиатском кратоне / А.Э. Конторович, С.Ф. Бахтуров, А.К. Башарин и др. // Геология и геофизика. - 1999. - Т. 40 № 11 - С. 1676-1693.
5. Самсонов В.В. Геологическое строение и перспективы нефтегазоносности неогеновых отложений юго-восточного Байкала: Автореф. дис. канд. геол.-минер. наук. - Иркутск, 1960.

On water area of Selenga river avandelta, running into Baikal, huge amount of combustible gases is annually allocated: about 20 mln. cu m. From geological views, the Ust-Selenginskaya depression appears to be a part of Baikal oil and gas basin, which similarity with geological structure of the Southern Caspian area allows to assume here gas volcanism shows in the past. The arrangement of assumed mud volcanos can be determined by bathymetric map and marine sailing directions of Baikal. There are also other indirect arguments for the benefit of the version concerned eruptions of mud volcanos occurred on Baikal in the recent past.

The presence of gas paleovolcanism on Baikal is the basis for optimistic evaluation of its gas resources.

Таблица 1 Классификация свободных газов дельты р. Селенга по компонентному составу

Таблица 2 Химический состав свободных газов пропарин

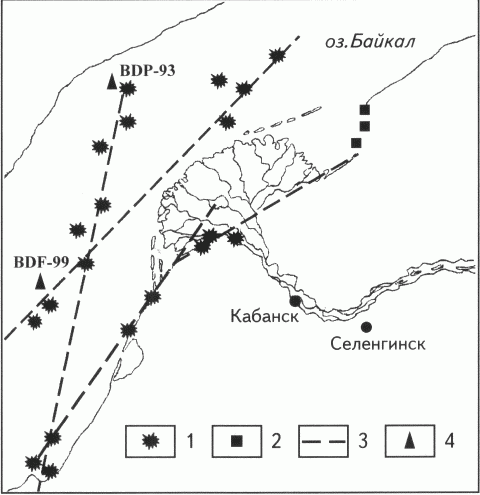

Рис. 1. КАРТА РАЗМЕЩЕНИЯ ПРЕДПОЛАГАЕМЫХ ГАЗОВЫХ ПАЛЕОВУЛКАНОВ В РАЙОНЕ ДЕЛЬТЫ р. СЕЛЕНГА

1- газовые вулканы. 2 - сальзы, 3 - разломы, 4 - скважины, пробуренные по проекту "Байкал-бурение"

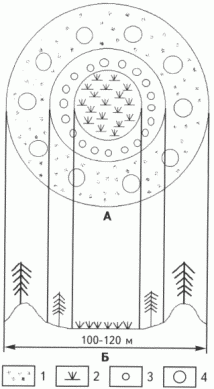

Рис. 2. СХЕМА РЕЛЬЕФА ПРЕДПОЛАГАЕМОГО КРАТЕРА ГАЗОВОГО ВУЛКАНА НА ВЕРШИНЕ ГОРЫ В ПЛАНЕ (А) И РАЗРЕЗЕ (Б)

1 - песчаный вал; 2 - кочковатый круг, поросший травой и кустарником; 3 - молодые сосны и березы; 4 - зрелые сосны

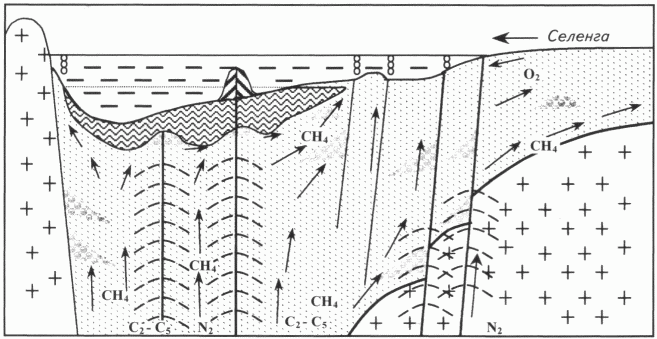

Рис. 3. ПРИНЦИПИАЛЬНАЯ СХЕМА ФОРМИРОВАНИЯ ГАЗОВЫХ ПОТОКОВ, ГАЗОВЫХ ГРИФОНОВ ПРОПАРИН И ВУЛКАНОВ НА БАЙКАЛЕ В РАЙОНЕ БУГУЛЬДЕЙСКО-СЕЛЕНГИНСКОЙ ПЕРЕМЫЧКИ
