© Коллектив авторов, 2004 |
О СТРАТИГРАФИЧЕСКОМ ПОЛОЖЕНИИ КАРБОНАТНОЙ СЕРИИ РАЗРЕЗА СААТЛИНСКОЙ СГ-1 АЗЕРБАЙДЖАНА
А.И. Алиев (ГНКАР), А.А. Касумзаде, А.Г. Алиев, О.Д. Багирбекова (Институт геологии НАН Азербайджана), С.Т. Эфендиева (АзНИПИнефть)
Стратиграфическое положение карбонатной серии (интервал 2830-3529 м), расположенной над вулканогенными образованиями в разрезе Саатлинской сверхглубокой скважины (СГ-1), до сих пор продолжает оставаться дискуссионным. Не вдаваясь в подробности истории изучения данного вопроса, наиболее полно освещенного в работе [4], отметим, что одними исследователями карбонатная серия датируется как поздний мел [1, 4, 5], другими как поздняя юра - ранний мел (Шихалибейли Э.Ш., Абдуллаев Р.Н., 1982).
К сожалению, ряд авторов (Алиюлла X., Бабаев Р.Г., 1984; [2]) ставят под сомнение корректность не только фаунистических определений Д.А. Агаларовой из разрезов скважин ОП-1 и СГ-1 и других участков Среднекуринской впадины, где фауна в разные годы также определялась А.Г. Халиловым, X. Алиюлла, Р.О. Кошгарлы, А.А. Рагимли, Ч.А. Таировым и др., но и многочисленные изотопные датировки, проведенные в различных лабораториях и различными методами. Результатом такого подхода к интерпретации геологических данных являются необоснованные выводы об отнесении карбонатной серии не только Саатлинского участка, но и других площадей Среднекуринской впадины к поздней юре - раннему мелу, а подстилающих вулканогенных, вулканогенно-осадочных и терригенных образований к средней и ранней юре. Это приводит к неправильным и противоречивым выводам о строении и геологическом развитии Кюрдамир-Саатлинского погребенного поднятия и всей Среднекуринской впадины. Так, Э.Ш. Шихалибейли и Р.Н. Абдуллаев (1982) относят вулканогенную толщу в Кюрдамир-Саатлинского погребенном поднятии к средней юре - раннему мелу. В то же время они отмечают развитие рифогенных образований в поздней юре - раннем мелу и по всей Среднекуринской впадине.
Несмотря на имеющиеся противоречия по рассматриваемому вопросу в публикациях [6], возраст карбонатной серии мезозоя (интервал 2830-3540 м) датирован поздним мелом, а вулканогенной серии - ранним мелом (3540-5200 м) и средней юрой (5200-8324 м).
В статье нами приняты во внимание и подвергнуты анализу все имеющиеся биостратиграфические, литостратиграфические, нуклеостратиграфические данные [1,4, 5].
Карбонатные породы верхнего мела широко развиты в пределах Евлах-Агджабединского прогиба и на его северо-восточном борту - Кюрдамир-Саатлинском выступе. Они вскрыты десятками скважин на ряде площадей и являются важнейшим объектом поисков залежей нефти и газа в нижнем мезозойском этаже нефтегазоносности. Об этом свидетельствует получение значительных дебитов нефти (до 1500 т/сут на месторождении Мурадханлы) и высоконапорных вод (площади Джарлы, Саатлы, Сорсор и др.) из эффузивных образований на северо-восточном борту Евлах-Агджабединского прогиба, основным источником которых однозначно является крупный водонапорный комплекс трещиноватых карбонатных пород верхнего мела мощностью до 800 м и более. В этой связи несомненный интерес представляет уточнение стратиграфического положения карбонатной серии, вскрытой над вулканогенными образованиями Саатлинской СГ-1 и ОП-1, а также многочисленными поисковыми скважинами на соседних площадях Джарлы, Сорсор, Караджалы, Мурадханлы и др.
Ещё в начале 70-х гг. в керне из интервала 3482-3486 м опережающей скважины ОП-1 Д.А. Агаларовой были определены Schackoina ex. gr. cenomana (Schacko), Rotalipora sp., Gyroidina sp. indet., Anomalina ex. gr. ammonoides Reuss, Gaudryna fuliformis Reuss., G. sp., Miliolina cf. problematica Agal., рыбные остатки. По заключению этого исследователя указанный комплекс микрофауны позволяет датировать вмещающие их отложения сеноманом.
По данным Г.И. Сафарова и Я.Дж. Джавадова (1984) в низах карбонатной толщи (интервалы 3526-3531, 3513-3518 и 3487-3502 м) Д.А. Агаларовой определены Schackoina cenomana (Schacko), Rotatipora reicheli Mornad, Gumberia senomana Kell., Anomalina ammonoides Reuss, Gaudryna fuliformis Reuss., G. sp., Miliolina cf. problematica Agal., Radiolaria и др., а в верхах (интервалы 3090-3095, 3040-3045, 2992-2997, 2948-2953 и 2888-2903 м) - Globotruncana area Cushm., G. cf. linneiana Orb., Gyroidina cf. micheliana Orb., Globigerina kelleri Subb., G. kemischdagica U. Mamed., G. ex gr. bulloides Orb., G. triloculinoides Plum, и др. Анализируя приведенный комплекс микрофауны, А.А. Касумзаде (2002) приходит к мнению о позднеальб-сеноманском возрасте нижней (3540-3157 м) и сантон-датском? возрасте верхней части (3157-2830 м) рассматриваемой карбонатной толщи.
Следует отметить, что Х. Алиюлла и Р.Г. Бабаев (1984) расчленяют карбонатную толщу разреза СГ-1 по приводимым ими фораминиферам и кораллам, которые определены, за исключением двух видов, до рода. В целом в разрезе СГ-1 ими выделены следующие свиты (снизу вверх): сарыгельская (интервал 3529-3445 м), джарлинская (3445-3207 м), кюрдамирская (3207-3157 м), сабирабадская (3157-3048 м), сорсорская (3048-2830 м), объединенных в так называемую саатлинскую серию, датируемую как поздняя юра - ранний мел. Нижележащие вулканогенные образования этими авторами выделяются в мурадханлинскую свиту и относятся ими к ранней и средней юре.
Следует отметить, что Х. Алиюлла и Р.Г. Бабаев (1984), давая выделенным ими в составе карбонатной серии местным стратиграфическим подразделением названия географических пунктов - Сорсор, Джарлы и др., где аналогичные образования фаунистически хорошо датируются поздним мелом, а позднеюрско-раннемеловые образования представлены вулканогенными, вулканогенно-обломочными и терригенными породами, тем самым косвенно подтверждают мнение Э.Ш. Шихалибейли и Р.Н. Абдуллаева (1982) о позднеюрско-раннемеловом возрасте всех карбонатных образований Среднекуринской впадины. Следовательно, исходя из этой ошибочной трактовки, подстилающие карбонатную серию вулканогенные и вулканогенно-осадочные образования должны датироваться ранней - средней юрой, что было взято на вооружение Т.А. Гасановым [2], который относит к средней юре меловые вулканогенные образования, вскрытые скв. 1, 6, 8 на площади Джарлы. Вызывает недоумение и предложенное для вулканогенной толщи разреза СГ-1 название "мурадханлинская серия". На площади Мурадханлы в разрезе мезозоя к настоящему времени вскрыты лишь меловые вулканогенные образования! По-видимому, указанные авторы решили синхронизировать среднеюрско-раннемеловые вулканиты Саатлинской площади с меловыми вулканитами площади Мурадханлы.
В отношении приводимых Х. Алиюлла и Р.Г. Бабаевым [1] фаунистических данных существует два мнения. Одни исследователи (Сафаров Г.И., Джавадов Я.Дж., 1984) считают приводимые этими авторами формы переотложенными, а другие [3-5] ставят под сомнение корректность их определения.
Сопоставление каротажных разрезов ОП-1 и СГ-1 с таковыми соседних площадей (Джарлы, Сорсор, Караджалы, Среднемуганская, Шорсулу и др.), обнаружение позднемелового комплекса микрофауны в карбонатной серии и установление ниже этой карбонатной серии фаунистически охарактеризованных нижнемеловых отложений в широком стратиграфическом диапазоне в разрезах ряда скважин на площадях Джарлы, Сорсор, Караджалы (рис. 1), а также результаты изотопно-геохронометрических исследований вулканогенной серии позволили А.И. Алиеву и С.Г. Эфендиевой [1] прийти к заключению о позднемеловом возрасте карбонатной и юрско-раннемеловом возрасте вулканогенной толщ разреза Саатлинской СГ-1.
Во втором издании "Саатлинская сверхглубокая..." [6] мнения авторов по вопросу о возрасте мезозойского комплекса Саатлинской СГ-1 также расходятся. Так, карбонатная толща датируется ими поздней юрой - ранним мелом. Одновременно эти авторы (там же) верхнюю часть карбонатной толщи коррелируют с фаунистически хорошо охарактеризованными позднемеловыми известняками соседних площадей. Другие авторы этой работы (площадь Исмет и др.) датируют вулканогенную толщу средней юрой - ранним мелом. В выводах этой книги авторы все же приходят к мнению о позднемеловом возрасте карбонатной толщи.
Анализируя весь имеющийся материал по биостратиграфии, литостратиграфии, нуклеостратиграфии и сейсмостратиграфии, А.А. Касумзаде [4] предлагает следующую схему расчленения мезозойского комплекса, вскрытого скважиной СГ-1 (снизу вверх):
бат, вероятно, верхний бат (интервал 8326-8126 м); келловей (8126±50-6800 м); оксфорд - кимеридж (6800-6652 м); титон - берриас (6652-5129 м); баррем - апт (5129-3540 м); верхний альб - сеноман (3540-3157 м); сантон - дат? (3157-2830 м).
Следует отметить, что в январе 2003 г. в Институте геологии НАН Азербайджана проходило совещание, посвящённое вопросу возраста карбонатной толщи Саатлинской СГ-1. На этом совещании были представлены новые данные. Приведем их краткое изложение.
А.Д. Бабазаде на основании определения в шлифах, в основном на родовом уровне, мелких фораминифер приходит к заключению о позднеюрско-раннемеловом возрасте карбонатной серии. Исследования этих же шлифов позволили Ч.А. Таирову прийти к следующему выводу: сохранность фауны не позволяет определить обломки фораминифер не только на видовом, но и на родовом уровне, поэтому делать какие-то стратиграфические выводы некорректно.
Как видно из приведенного краткого обзора истории изучения геологического разреза СГ-1, нет единого мнения о стратиграфическом положении как карбонатной, так и нижерасположенной вулканогенной серии. Даже мнения одних и тех же авторов расходятся.
Карбонатная серия рассматриваемого участка по литолого-петрографическим характеристикам расчленяется на две пачки. Нижняя пачка (около 400 м) сложена чередованием базальтов с прослойками сгустковых, кристаллически-зернистых, мраморизованных и доломитизированных известняков. Верхняя пачка (около 300 м) этой серии представлена чередованием криптозернистых, глинистых, сгустковых, сгустково-комковатых, оолитово-обломочных, органогенно-обломочных, детритовых известняков с прослойками эффузивных пород и литокластических туфов. В интервалах 2861-2865 и 3040-3045 м вскрыты вулканиты основного и среднекислого состава - трахибазальты и трахиандезиты (Салахов А.С., 1985).
Органогенно-обломочные известняки, встреченные в интервале 3040-3080 м разреза ОП-1, состоят из обломков известняков, раковин фауны, эффузивных пород и зерен магнетита, а оолитово-обломочные известняки нижележащего интервала (3080-3120 м) состоят из окатанных обломков, оолитов, псевдооолитов, где ядра оолитов сложены кальцитом, раковинами фауны и рудными минералами. Именно из синхронных образований в СГ-1 Х. Алиюлла и Р.Г. Бабаев (1984) описывают обломки кораллов, определенных ими до рода. Так, Х. Алиюлла и Р.Г. Бабаев (1984), характеризуя состав пород интервала 3157-3048 м, баррем-раннеаптские кораллы определяют как: "сабирабадская свита (баррем - нижний апт, СГ-1, интервал 3157-3048 м) в нижней части повсеместно представлена брекчированными известняками. В скв. ОП-1 вся свита выражена оолито-мелкообломочными перекристаллизованными трещиноватыми пористыми известняками... В скв. СГ-1 данная свита представлена биоморфными (коралловыми) обломочными известняками. В них обнаружены обломки массивной колонии Complexastraea sp., Microsolena sp. ind. с субстратом обломочного известняка. Кроме того, обнаруживаются в обломочных известняках мелкие обломки массивных колоний, неопределимые даже до рода".
Вопреки существующей классификации и типизации указанные авторы считают оолитово-обломочные известняки биоморфными. Следует отметить, что биоморфные известняки - это органогенные известняки, сложенные более или менее неповрежденными остатками скелетных образований организмов, а не детритовые известняки и не окатанные обломки известняков и раковин фауны, разрушенных, перемытых, перенесенных и захороненных в другом месте. Именно на глубине 3157 м прослеживается граница между двумя пачками карбонатной серии, контакт между которыми трансгрессивный. Биоморфными не являются и известняки нижней пачки, откуда приводятся обломки кораллов.
Следует отметить, что обнаружение единичных кораллов еще не свидетельствует о наличии органогенных построек. Нам кажется, что вольное применение таких терминов как "биогенные известняки", "рифовые известняки", "биостром" и др. недопустимо. Каждый из этих терминов имеет определенное значение.
Как следует из изложенных данных, карбонатная серия, вскрытая СГ-1, датируется поздним мелом. Приведенный из низов этой толщи комплекс фораминифер, определённый Д.А. Агаларовой, устанавливает сеноманский возраст вмещающих пород, не исключая возможность наличия здесь и верхов верхнего альба. Приведенный Д.А. Агаларовой комплекс мелких фораминифер верхней части карбонатной серии - Globotruncana area Cushm., G. cf. Unneiana Orb., Globigerina kelleri Subb., G. triloculinoides Plum и др. - позволяет установить ее позднемеловой возраст, не исключается и присутствие Дания. Если учесть Определение из этой пачки Ш.А. Бабаевым остатков крупных фораминифер - Orbitoida, то позднекампан-раннемаастрихтский возраст ее части доказывается неоспоримо. Известно, что стратиграфическое распространение представителей Orbitoida ограничивается кампан - Маастрихтом.
Что же касается приведенных Р.Г. Бабаевым из нижней и средней частей карбонатной серии кораллов, указывающих на позднеюрско-раннемеловой ее возраст, то даже при корректном их определении, что ставится под сомнение [3-5], они найдены в переотложенной форме, что доказывается как литологическим составом известняков, откуда они приводятся, так и согласно данным самих авторов, определивших эти формы.
Приведенные Х. Алиюлла и др. с открытой номенклатурой фораминиферы, устанавливающие позднеюрско-раннемеловой возраст карбонатной серии, независимо от корректности их определения, по-видимому, также являются переотложенными. При этом следует учесть, что новые исследования из-за плохой сохранности изучаемых остатков не позволили Ч.А. Таирову идентифицировать просмотренные им в шлифах формы ни с одним из видов. По этой причине он счел невозможным дать заключение о возрасте вмещающих их пород.
В отношении возраста вулканогенной серии, подстилающей карбонатную, также не может быть двух мнений. Комплекс радиолярий (Carposphaera (?) cf. circumplicata Rust., Pantanellium sp., Gongylothorax cf. sakawaensis Matsuoka, Ovum sp., Thetis sp., Gigi sp., Tricolocapsa sp., Eucyrtidium ptictum Riedel et Sanf., Mirifusus (?) sp., Archeodictyomitra sp.), определенный Л.Б. Тихомировой из интервала 6652-6661 м, по заключению А.А. Касумзаде (2002) имеет оксфорд-кимериджский возраст. К тому же многочисленные нуклеостратиграфические данные по Rb-Sr и K/Ar-методам позволяют датировать вулканогенную серию средней юрой - ранним мелом (Алиюлла X., Бабаев Р.Г., 1984; Кременецкий А.А., Лапидус А.В., Скрябин В.Ю., 1990).
Далее о том, как коррелируется разрез мезозойского комплекса СГ-1 с разрезами скважин соседних площадей Мурадханлы, Джарлы, Сорсор и др.
Полная временная синхронизация вулканогенных серий разреза СГ-1 и площади Мурадханлы (более 2000 м) не имеет под собой аргументированной почвы. Так, по составу и петролого-геохимическим особенностям позднемеловые вулканиты площади Мурадханлы существенно отличаются от пород вулканогенной серии, вскрытой СГ-1 (Кременецкий А.А. и др., 1990), не говоря уже об их изотопном возрасте и палеонтологической характеристике. Одновременно, учитывая близость петро- и геохимических параметров нижней части вулканогенной толщи площади Мурадханлы и верхней части вулканитов, вскрытых СГ-1, на что указывает А.А. Кременецкий и др. (1990), они являются синхронными и имеют раннемеловой (баррем-аптский) возраст (Касумзаде А.А., 2002). По данным Р.Н. Абдуллаева и др. (1973) изотопный возраст вулканитов разрезов скв. 3, 5, 6 площади Мурадханлы колеблется от 94 до 73 млн лет, что соответствует сеноман - позднему кампану. В разрезе скв. 6 площади Мурадханлы под субщелочными позднекампанскими вулканитами (3070-3124 м) с изотопным возрастом 73-74 млн лет расположены "андезитовые порфириты", "андезит-базальтовые порфириты" (3178-4764 м) позднего сеномана (94-93 млн лет), а в разрезе скв. 8 вулканогенные и вулканогенно-осадочные образования (4092-4297 м) фаунистически относятся к сантон - кампану [3, 4]. Эти образования постепенно переходят в туфопесчаники и известняки со слоями мергелей Маастрихта (4020-4092 м) и дата (3970-4020 м). Следует отметить, что наличие в верхах карбонатной серии, вскрытых СГ-1, субщелочных эффузивных образований (трахибазальты и трахиандезиты), по аналогии с таковыми площади Мурадханлы Малого Кавказа (Гочазский, Азыхский, Ходжавендский прогибы) и Вандамской зоны Большого Кавказа, подтверждает позднекампан-раннемаастрихтский ее возраст. Здесь следует отметить, что позднекампан-раннемаастрихтские отложения в пределах Гочазского, Мартунинского прогибов, так же как и на Мурадханлинском участке Среднекуринской впадины, представлены фациально-замещающими друг друга вулканогенными и карбонатными образованиями. Первые в основном сформированы субщелочными разновидностями, вторые - мергелями, известняками, известковистыми песчаниками, гравелитами, алевролитами. Известняки здесь сложены серыми, розовыми органогенно-обломочными, пелитоморфными разностями и фаунистически хорошо охарактеризованы орбитоидами, мшанками, моллюсками, морскими ежами.
Несостоятельным является отнесение к средней юре [2] всех вулканогенных образований площади Джарлы (скв. 1, 6, 8). Так, изотопный возраст вулканитов (интервал 4670-4672 м) скв. 1 этой площади исчисляется в 126 млн. лет, что соответствует валанжин - готериву, а вышележащие андезитобазальты (4263-4269 м) - в 117 млн. лет, что соответствует раннему баррему [4, 5]. Отметим, что неокомский (возможно, готеривский) возраст толщи эффузивных образований площади Сорсор (скв. 3, 6) устанавливается нахождением в прослоях туфогенных и терригенных пород комплекса микрофауны: Hoglundina praela- tocostata Par., H. coueana Poroshina, Lenticulina coligospirala (Chalil.), L. cloriphorusa (Chalil.) и др. [1].
Лишь в скв. 10 площади Джарлы (рис. 2) под терригенными образованиями (133 м) с Berriasella sp., Масrophylloceras ex gr. ptychostoma Ben. и др. (определения А.Г. Халилова) расположены эффузивы (интервал 3907-4314 м) и туфопесчаники, туфоалевролиты (4314-4422 м) [1]. Так как эти моллюски одинаково характеризуют как берриас, так и титон, содержащие их слои должны относиться к титон - берриасу [4].
Учитывая, что песчаная пачка с титон-берриасской морской фауной подстилается туфогравелитами, переходящими в конгломерат с обуглившимися растительными остатками, которые, возможно, характеризуют континентальный режим, наличие несогласия между двумя формациями неоспоримо. В этом случае возраст вулканогенных и вулканогенно-осадочных образований должен соответствовать юре. Наличие в разрезе СГ-1 несогласия между титон - берриасом и оксфорд - кимериджем позволяет считать, что вулканиты и нижележащие терригенные образования разреза скв. 10 площади Джарлы имеют оксфорд-кимериджский возраст [1].
Верхняя часть карбонатной серии, вскрытой СГ-1, как литологически, так и палеонтологически хорошо коррелируется с одновозрастными образованиями площадей Сорсор, Джарлы, Караджалы, где сантон-кампанские отложения представлены карбонатной толщей с прослоями мергелей, доломитов, глин, аргиллитов, туфов и содержат комплекс фораминифер: Globotruncana area Cushm., G. Unneiana (Orb), G. lapparenti Br., G. ex gr. coronata Boll., Globigerina kelleri Sub., Gumbelina tessera Ehs., Stensioina emscherica Barys., Lenticulina cf. mesosoica Agal. [1]. В ряде скважин площадей Джарлы (скв. 1, 2) и Сорсор (скв. 2, 4) отложения датского яруса в верхах также сложены известняками с прослоями мергелей и глин (от 26 до 87 м) и палеонтологически охарактеризованы фораминиферами - Globotruncana conica White., Globigerina triloculinoides Plum., G. triviata Subb., Pseudotextularia varians Rz., Globorotalia membranacea (Ehs.), Gaudrina ustasa Cushm., Marssonella indentata (C.et J.) а в низах - глинами, мергелями, туфопесчаниками (80-100 м) [1]. На рис. 3 показан докайнозойский срез строения Кюрдамир-Саатлинского погребенного выступа.
Следует отметить, что позднемеловой возраст рассматриваемых известняков Среднекуринской впадины как на основе многочисленных микрофаунистических определений, так и по составу и условиям формирования хорошо коррелируется с одновозрастными отложениями Малого Кавказа. Такого же мнения придерживаются Ак.А. Али-заде и др. [2].
Выводы
1. Возраст карбонатной серии, вскрытой СГ-1, однозначно датируется позднемеловым, а подстилающие вулканогенные образования - среднеюрско-раннемеловым.
2. Рассматриваемая карбонатная серия вскрыта на многих площадях Кюрдамир-Саатлинского выступа и Среднекуринской впадины и трансгрессивно залегает на размытой поверхности вулканогенных, вулканогенно-осадочных и терригенных образований нижнего мела.
3. Вулканогенные образования в пределах Среднекуринской впадины и примыкающего к ней Кюрдамир-Саатлинского "погребенного выступа" на разных площадях залегают в различных интервалах мезозойского разреза - от средней юры до верхнего мела - и по простиранию (латерали) замещаются терригенными и карбонатными образованиями.
4. Мезозойский разрез СГ-1, за исключением стратиграфических перерывов, имеет нормальный характер напластования отдельных толщ, и здесь, так же как и на соседних площадях, следы тектонических покровов не наблюдаются. Следовательно, высказывания некоторых исследователей о наличии тектонических покровов в этом разрезе не обоснованы и базируются на ошибочном заключении о позднеюрско-раннемеловом возрасте карбонатной серии.
Литература
1. Алиев А.И. Литолого-стратиграфическая характеристика разреза Кюрдамир-Саатлинского погребенного выступа по данным глубокого бурения / А.И. Алиев, С.Г. Эфендиева // Изв. АН Азербайджана. Сер. науки о Земле. - 2001. - № 1.
2. Геология Азербайджана. Т. 1. Стратиграфия. Часть 2. Мезозой и кайнозой. - Баку: Nafta-Press, 1997.
3. Касумзаде А.А. Состояние изученности и основные проблемы стратиграфии юрских отложений Малого Кавказа (Азербайджан). - Баку: Nafta-Press, 2000.
4. Касумзаде А.А. Стратификация мезозойского комплекса разреза Саатлинской сверхглубокой скважины // Скромный, неутомимый исследователь: Сборник, посвященный 90-летию профессора А.Г. Халилова. - Баку: Nafta-Press, 2002.
5. Касумзаде А.А. Стратификации мезозойского комплекса Среднекуринской впадины и Вандамской зоны Большого Кавказа (Азербайджан) / А.А. Касумзаде, О.Д. Багирбекова, З.А. Мурадова. - Баку: El-Alliance, 2002.
6. Саатлинская сверхглубокая. Исследования глубинного строения Куринской межгорной впадины по материалам бурения Саатлинской сверхглубокой скважины СГ-1. - Баку, Nafta-Press, 2000.
As a result of analysis and revision of biostratigraphic, lithostratigraphic, nucleostratigraphic and seismostratigraphic data, an age of carbonate series drilled by Saatly SG-1 is unambigously dated as Late Cretaceous, while underlying volcanogene formations - Middle Jurassic-Early Cretaceous.

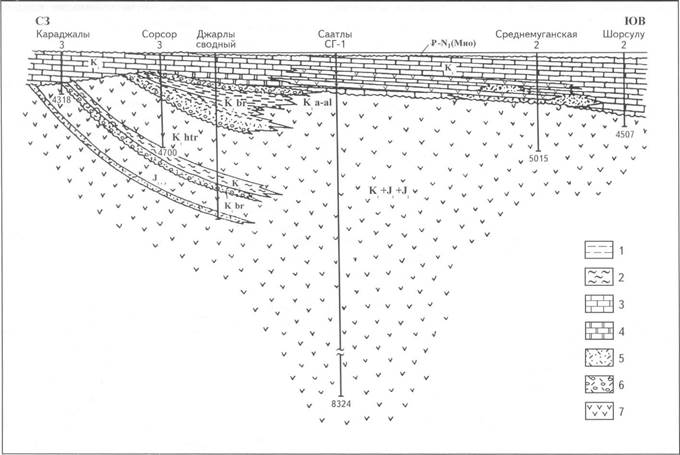

Рис. 1. ПРОДОЛЬНЫЙ ЛИТОФАЦИАЛЬНЫЙ ПРОФИЛЬ МЕЗОЗОЙСКИХ ОТЛОЖЕНИЙ ЧЕРЕЗ КЮРДАМИР-СААТЛИНСКИЙ ПОГРЕБЕННЫЙ ВЫСТУП [1]
1 - глины; 2-аргиллиты; 3-известняки; 4-доломиты; 5-туфопесчаники; 6-туфоконгломераты; 7-эффузивные породы

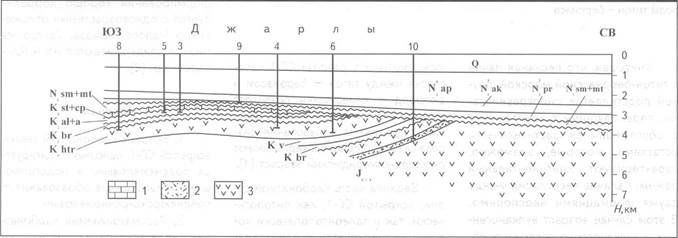

Рис. 2. ПОПЕРЕЧНЫЙ ПРОФИЛЬ. ПЛОЩАДЬ ДЖАРЛЫ [1]
1 - карбонатные породы; 2- туфопесчаники; 3- эффузивные породы

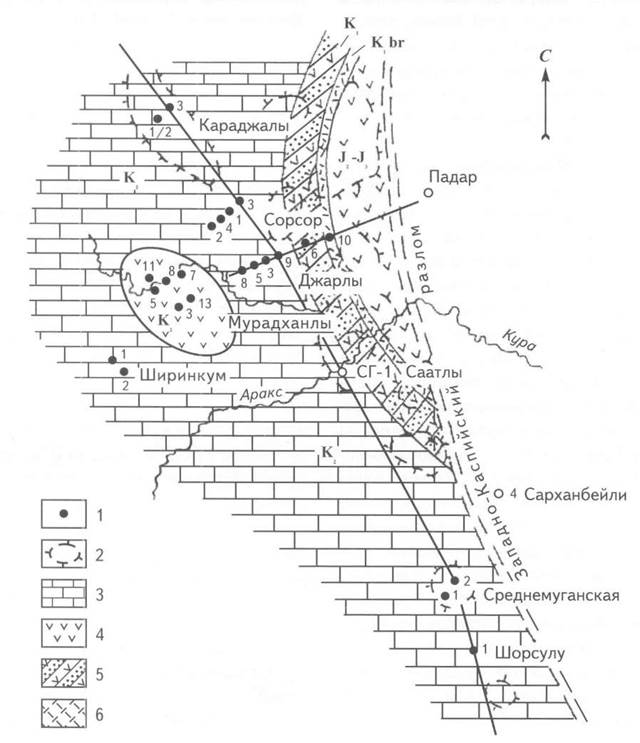

Рис. 3. ДОКАЙНОЗОЙСКИЙ СРЕЗ СТРОЕНИЯ КЮРДАМИР-СААТЛИНСКОГО ПОГРЕБЕННОГО ВЫСТУПА
1 - скважины, вскрывшие мезозойские отложения; 2 - локальные гравитационные максимумы; 3 - карбонатные породы; 4 - эффузивные породы; 5 - чередование терригенных, туфогенных и эффузивных пород; 6 - терригенно-туфогенные породы титон - берриаса
