ВЫЯВЛЕНИЕ РОЛИ ДОПАЛЕОЗОЙСКИХ ТОЛЩ В ФОРМИРОВАНИИ НЕФТЕНОСНОСТИ ТАТАРСТАНА

Г.П. Каюкова, Г.В. Романов (ИОФХ им. А.Е. Арбузова КНЦ РАН), Н.С. Шарипова, В.М. Смелков (КГУ), Т.П. Жеглдова (ВНИГНИ)

Исследования последних лет в области нефтяной геологии существенно изменили представления об условиях формирования и сохранения залежей нефти и газа на больших глубинах и способствовали развитию новых тенденций в оценке роли допалеозойских толщ при формировании нефтеносности территории Татарстана [1-3]. Изменения вызваны открытием разуплотненных флюидоносных интервалов в кристаллическом комплексе Татарстана, наличием и составом ОВ в глинистых минералах зон деструкций, многочисленных разломов фундамента, прослеживающихся вверх по разрезу в осадочном чехле в виде зон трещиноватости, с которыми могут быть связаны пути миграции УВ к местам своего скопления [4-6].

Рассмотрим взаимосвязь нефтегазоносности осадочного чехла и фундамента на территории Татарстана на основе комплексного исследования вещественного состава пород и характера распределения в них биомаркерных УВ.

Для этого были изучены образцы пород из разновозрастных стратиграфических комплексов палеозоя, включая живетский ярус среднего девона, пашийский горизонт и доманиковые толщи верхнего девона, с площадей, расположенных вблизи Алтунино-Шунакского прогиба (Ромашкинское месторождение, Акташская и Тлянчи-Тамакская площади) и в отдаленных от прогиба площадей, а также образцы из рифей-вендского допалеозойского осадочного комплекса и фундамента архейского возраста с Ульяновской, Уратьминской, Тлянчи-Тамакской, Бавлинской, Мухарметовской, Мензелино-Актанышской и Ново-Елховской площадей Южно-Татарского свода (табл. 1-3).

Комплекс проведенных работ включал исследование образцов пород пиролитическим методом Rock-Eval, экстракцию хлороформенных битумов (ХБА), жидкостно-адсорбционное разделение ХБА и нефтей на фракции, газохроматографический и хромато- масс-спектрометрический анализы насыщенных фракций (основной объем геохимических исследований выполнен в геохимическом центре ВНИГНИ).

Исследование пород пиролитическим методом Rock-Eval

Геохимический анализ образцов битуминозных пород показал, что как в центральной части Южно-Татарского свода, на Миннибаевской, Альметьевской, Абдрахмановской, Кармалинской, Березовской, Павловской площадях Ро- машкинского месторождения, так и на склонах свода: юго-восточном - Бавлинское, Алексеевское и Матросовское месторождения; восточном - Мухарметовское месторождение ОВ в породах из продуктивных пластов представлено преимущественно эпигенетичными битумами. Об этом свидетельствует высокое содержание ХБА в породах, в большинстве случаев равное содержанию Сорг, а также результаты пиролиза пород по методу Rock-Eval. Свободное нефтесодержание (S1) в большинстве образцов превышает выход УВ, образующихся в процессе деструкции керогена (S2) (см. табл. 1). Судя по высоким значениям индекса продуктивности пород PI = S1/(S1+S2), равного 0,58-0,77, некоторые битумы с площадей Ромашкинского месторождения по сути дела, являются остаточными нефтями, так как индекс продуктивности, равный или выше 0,55, как правило указывает на наличие проницаемого продуктивного пласта.

Высокое нефтесодержание характерно для большинства образцов из терригенных отложений девона юго-востока Татарстана, включая Бавлинское, Алексеевское, Матросовское и Мухарметовское месторождения. На примере Матросовского месторождения, расположенного на крайнем юго-востоке Татарстана, непосредственно в зоне Шал- тинского прогиба, подтвержден миграционный тип битумов в породах из дизъюнктивных зон промышленной нефтеносности (Каюкова Г.П., Зинатуллина И.П., Романов Г.В. и др., 2004).

Присутствие в основном сингенетичного ОВ можно предположить в двух образцах Ямашинской площади (скв. 554), расположенной на западном склоне Южно-Татарского свода. Из двух исследованных образцов, характеризующихся низким индексом продуктивности (0,06), один приурочен к аргиллитам саргаевского горизонта верхнего девона, другой - к карбонатным отложениям доманиковой свиты. Зрелость пород по Тмах пиролиза (425,9-428,2 °С) соответствует концу стадии протокатагенеза.

В отличие от пород осадочной толщи образцы пород фундамента и рифей- вендских отложений характеризуются крайне низким нефтегенерационным потенциалом. Это согласуется с данными по Бавлинской площади (Каюкова Г.П., Нигмедзянова Л.З., Романов Г.В. и др., 2004). Содержание Сорг в них составляет всего 0,003-0,026 %, концентрация ХБА в породах также очень мала (0,0001-0,0630 %). Показатели пиролиза очень низкие: S1 составляет 0,08-0,18 мг/г породы, a S2 - 0,22-0,79 мг/г породы. Максимальная температура пиролиза в большинстве исследованных образцов из пород фундамента ниже 400 °С (см. табл. 1).

Наблюдается некоторая дифференциация пород из глубоких скважин по содержанию ОВ и показателям его пиролиза. Несколько повышенные значения индекса продуктивности отмечаются в скв. 40090 Мухарметовского месторождения. Здесь пашийские отложения непосредственно залегают на породах фундамента. И.П. Зинатуллина (2001) на данном месторождении выявила трещины тектонического характера, прослеживающиеся от кристаллического фундамента до отложений бобриковского горизонта включительно.

Судя по показателям пиролиза, при переходе от пород фундамента к песчаным пластам пашийского горизонта наблюдается увеличение значений индекса нефтяной продуктивности пород с 0,33 до 0,64. Это дает основание полагать, что нефтяные УВ мигрировали через разломные зоны вверх по разрезу, концентрируясь в пластах с хорошими коллекторскими свойствами.

Групповой состав битумов

Групповой состав исследованных образцов битумов сильно варьирует (см. табл. 2). В сингенетичных образцах из скв. 554 Ямашинской площади (известняки и аргиллиты) большая часть битумов приходится на смолисто-асфальте- новые компоненты. Высокое содержание асфальтенов и спиртобензольных смол и крайне низкое содержание насыщенных и ароматических УВ характерно для трех образцов битумов из доманиковых отложений Уратьминской площади (см. табл. 2).

По сравнению с битумами из доманиковых отложений в эпигенетичных битумах из регионально-продуктивных отложений пашийского горизонта и нижнего продуктивного живетского комплекса Березовской, Альметьевской, Павловской и других площадей Ромашкинского месторождения содержание УВ повышается в 2 раза и более. Доля смолисто-асфальтеновых компонентов заметно снижается. Однако и в этих отложениях встречаются образцы битумов с достаточно высоким содержанием асфальтенов. Например, содержание асфальтенов в ХБА пород из песчаных пластов пашийского горизонта Абрахмановской площади составляет 22,67 %. В битумах из аргиллитов этого же горизонта содержание асфальтенов заметно выше.

Отмечается крайняя неоднородность состава битумов и по разрезу пашийских отложений Бавлинского и Мухарметовского месторождений юго-востока Татарстана (см. табл. 2). На Мухарметовском месторождении в небольшом интервале глубин 1715-1731 м существенные различия наблюдаются в содержании асфальтенов (22,9 и 6,0 %). Суммарное содержание смол (бензольных и спиртобензольных) составляет 41-61 %. В групповом составе миграционных битумов из песчаных пластов живетских отложений Матросовского месторождения, разбитых трещинами тектонического характера, наблюдается высокое содержание смол и асфальтенов (Каюкова Г.П., Зинатуллина И.П., Романов Г.В. и др., 2004). В добываемых нефтях из тех же самых интервалов глубин содержание асфальтенов и смол резко снижается. Концентрирование смолисто-асфальтеновых компонентов в продуктивных песчаных пластах, раздробленных вертикальными трещинами, может являться результатом перераспределения УВ в деструктивных зонах при вертикальной или латеральной миграции нефти, а также вызвано влиянием процессов окисления.

Подобно некоторым образцам битумов из продуктивных горизонтов осадочной толщи, в битумах из отложений рифея - венда и гранито-гнейсов фундамента Бавлинской и Ульяновской площадей наблюдается высокое содержание спиртобензольных смол (23,4-38,0 %) и асфальтенов (11,0-21,4 %) (см. табл. 2). Сравнительно низкое содержание асфальтенов (2,7-9,7 %) характерно для битумов Тлянчи-Тамакской и Мензелино-Актанышской площадей, что подтверждает их миграционный характер. Различия, по-видимому, обусловлены перераспределением УВ-компонентов в процессах миграции нефти.

Особенности состава биомаркерных углеводородов

Анализ распределения н-алканов, ациклических изопреноидов, стеранов и терпанов в насыщенных фракциях битумов из пород осадочного чехла и фундамента (рис. 1-4) позволил выявить ряд закономерностей изменения их биомаркерных параметров в связи с стратиграфической приуроченностью и пространственным положением изученных объектов в пределах исследуемых площадей.

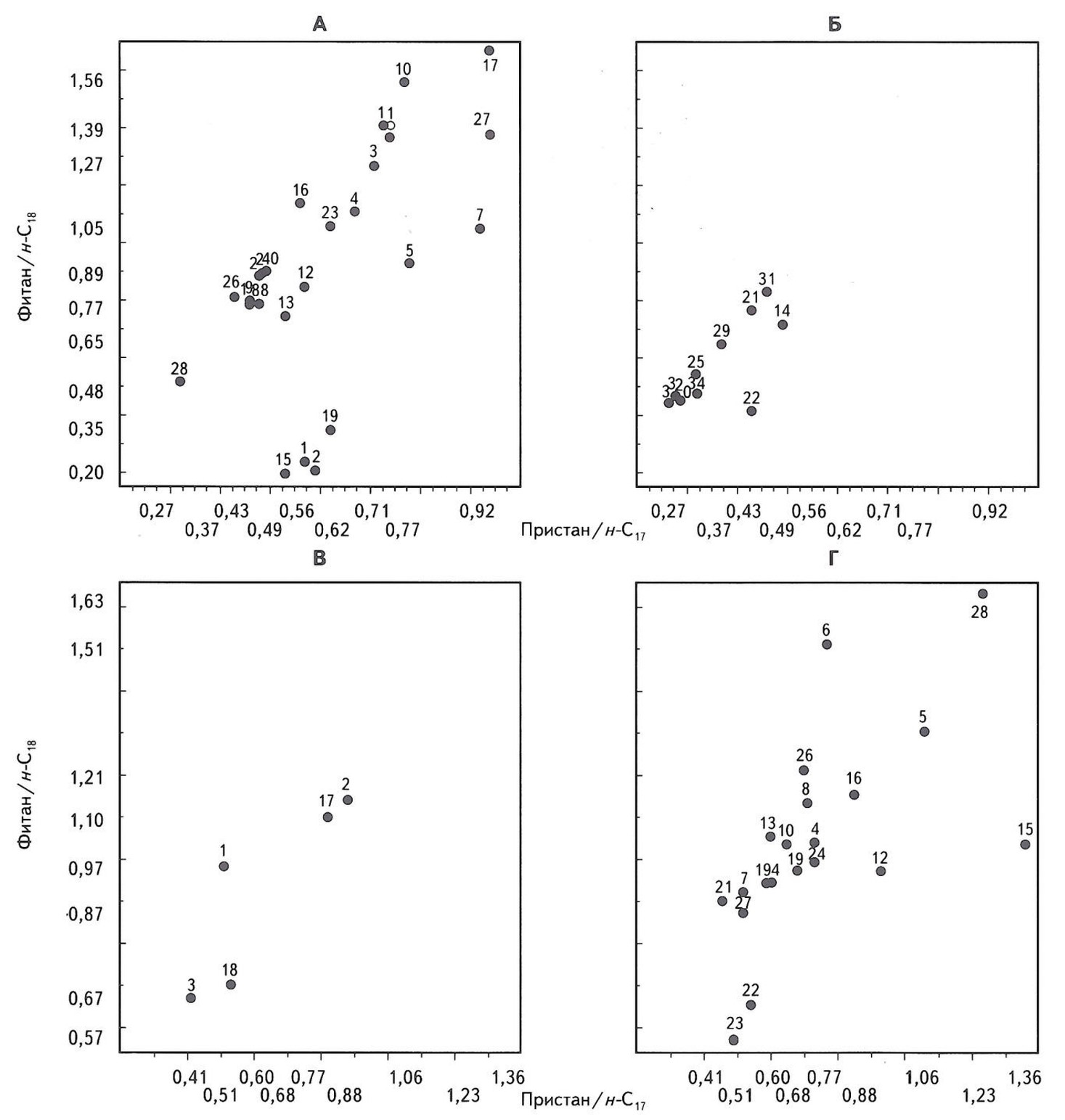

Так, отличительные особенности состава н-алканов и ациклических изопреноидов по разрезу исследованных комплексов находят свое отражение в заметных вариациях значений геохимических показателей пристан/н-С17 и фитан/н-C18.

Высокая значимая связь с коэффициентом корреляции r= 0,74 между показателями пристан/н-С17 и фитан/н-C18 отмечается для битумов живетских отложений и почти линейная связь с коэффициентом корреляции r = 0,90 - для битумов рифей-вендского осадочного комплекса (см. рис. 1). Для терригенных пашийских и карбонатных доманиковых горизонтов верхнего девона, а также пород фундамента связь между данными параметрами хотя и значимая, но несколько слабее, о чем свидетельствуют более низкие значения коэффициентов корреляции (r = 0,63 и 0,61 соответственно).

Наблюдаемые закономерности распределения н-алканов и ациклических изопреноидов по разрезу пород фундамента и отложений осадочного чехла, а также значения отношения пристан/фитан < 1 свидетельствуют об образовании исследованных битумов из ОВ сапропелевого типа в восстановительных условиях морского бассейна и о сходных геохимических процессах их дальнейшего преобразования в исследованных комплексах.

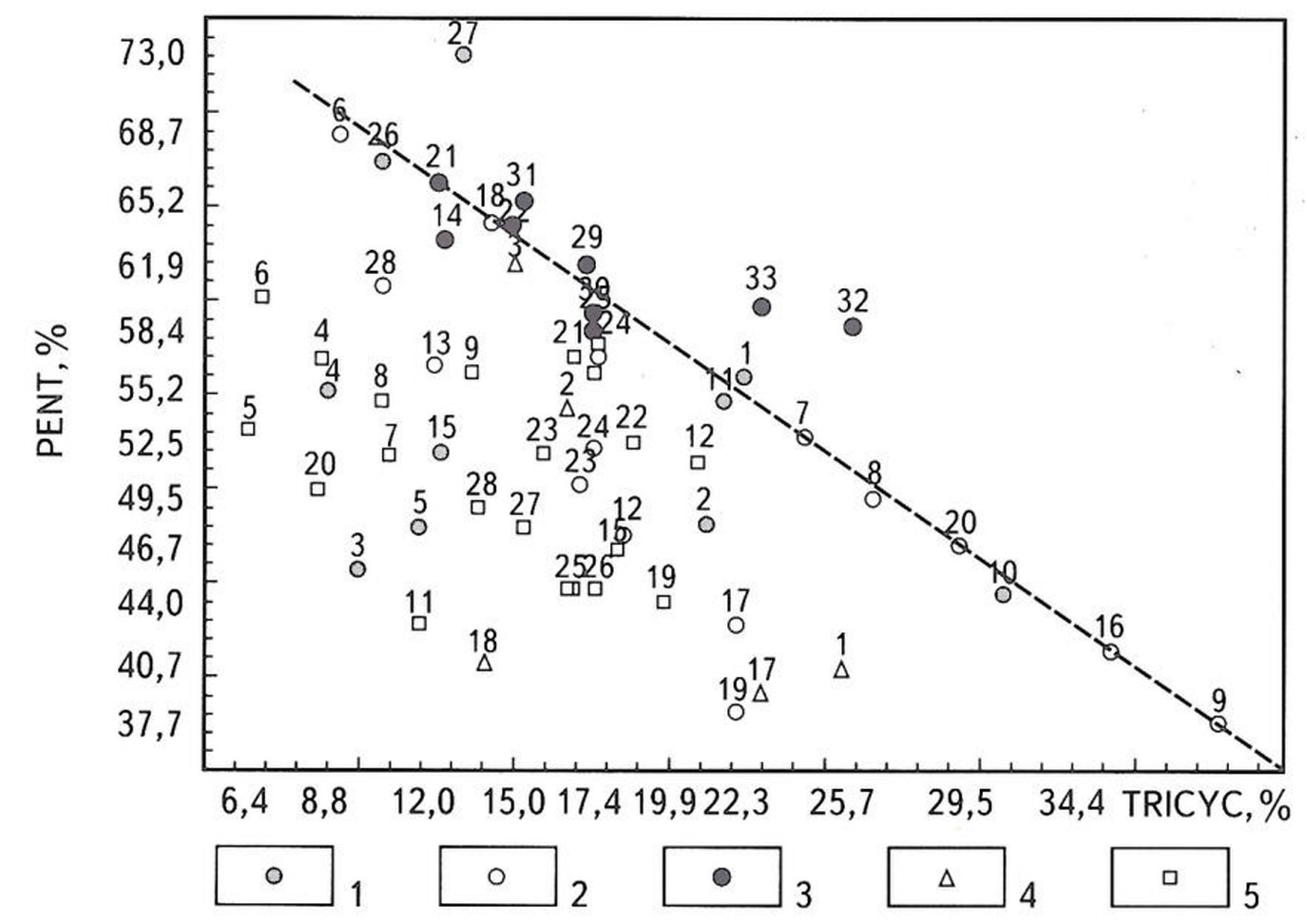

Исследование корреляционных связей между наиболее информативными биомаркерными параметрами, представляющими собой отношения перегруппированных стеранов к стеранам регулярного строения (DIA/REG) и более стабильного С2718aС (Н)-трисноргопана (Ts) к менее стабильному С2717a(Н)- трисноргопану (Tm) (Ts/Tm), с применением методов статистического анализа позволило провести дифференциацию битумов из различных стратиграфических комплексов в зависимости от литофациального состава генерирующих материнских пород (см. рис. 2).

Во всех образцах битумов из верхнедевонских доманиковых отложений (см. рис. 2, тип 1) отмечены низкие значения отношений DIA/REG=0,12-0,42 и Ts/Tm=0,14-0,33, что характерно для УВ, генетически связанных с ОВ карбонатных материнских пород. Связь между данными параметрами достаточно слабая, с коэффициентом корреляции r= 0,54.

В отличие от битумов доманиковых отложений, битумы из пород живетских отложений среднедевонского комплекса генетически связаны с преимущественно глинистыми материнскими толщами (см. рис. 2, тип 3). Об этом свидетельствуют повышенные значения отношений DIA/REG (C2720Sba-диастеран/C2920Raaa-cтеран) = 0,31-0,79 и Ts/Tm = 0,35-0,80, включая битумы живетского комплекса крайнего юго- востока. При исследовании корреляционных зависимостей были использованы данные из работы Г.П. Каюковой, И.П. Зинатуллина, Г.В. Романова и др. (2004) по битумам из трещиноватых зон продуктивных пластов Матросовского месторождения (скв. 7340, 7140, 7221, 7183 и 170).

Выявлена достаточно высокая корреляционная связь с коэффициентом корреляции r = 0,69 между данными параметрами для битумов живетского комплекса.

Согласно современным представлениям повышенные значения параметров DIA/REG и Ts/Tm обусловлены образованием диастеранов и С2718a(Н)- трисноргопана (Ts) в результате скелетных перегруппировок регулярных стеранов и менее стабильного С2717a (Н)- трисноргопана (Тm), катализируемых глинистыми минералами. В карбонатных породах эти процессы чаще всего незначительны.

Для битумов пород фундамента связь между параметрами DIA/REG и Ts/Tm отсутствует - r = 0,04 (см. рис. 2, тип 5). Битумы из скважин, пробуренных на фундамент, несмотря на их расположение в разных структурно-тектонических элементах Южно-Татарского свода и значительное удаление друг от друга, по молекулярным параметрам весьма однотипны и четко обособляются в отдельную группу. Значения отношений DIA/REG = 0,35-0,92 и Ts/Tm = 0,31-0,94 в них повышенные, что указывает на связь с ОВ глинистых отложений. Наблюдается достаточно широкая область перекрывания значений данных молекулярных параметров битумов фундамента и живетских отложений. Это свидетельствует о том, что накопление и преобразование нефтематеринского ОВ происходили в сходных геолого-геохимических условиях.

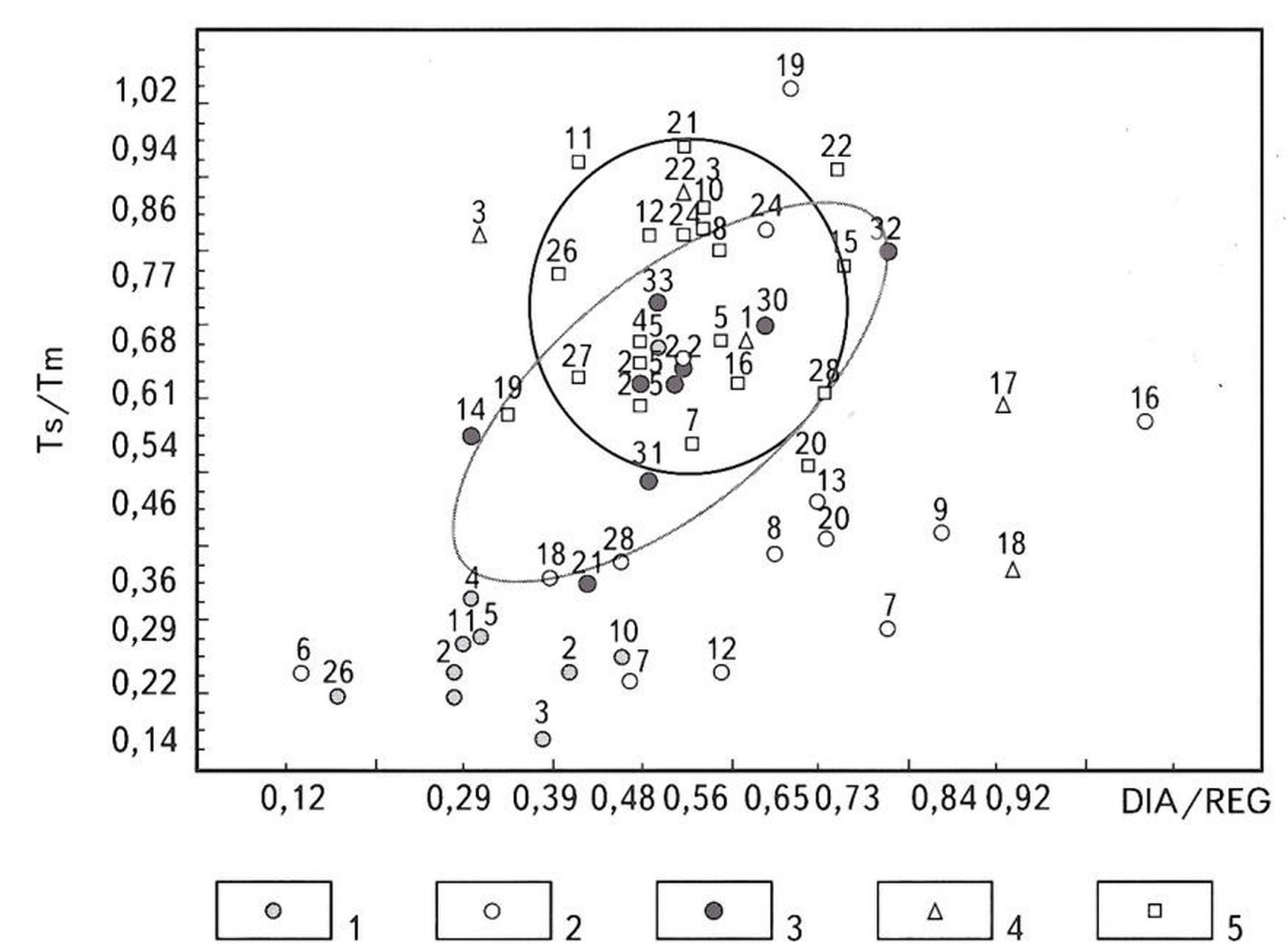

Как видно из рис. 2, значительный разброс значений отношений DIA/REG (0,12-1,07) и Ts/Tm (0,23-1,02) наблюдается для битумов из пашийских отложений верхнего девона (см. рис. 2, тип 2) и рифей-вендского комплекса (см. рис. 2, тип 4). Если для битумов рифей-венда существует высокая обратная корреляционная связь между данными параметрами (r = - 0,84), то для битумов из пашийских отложений связь отсутствует из-за особенностей состава их биомаркеров. Так, ряд образцов битумов из отложений пашийского горизонта независимо от состава вмещающих их пород (аргиллиты или песчаники) с Березовской, Абдрахмановской, Ромашкинской, Зай-Каратайской, Павловской площадей Ромашкинского месторождения, а также Мухарметовского и Матросовского месторождений характеризуются высокими значениями показателей DIA/REG и Ts/Tm, свидетельствующими о их генетической связи с битумами фундамента и нижнего продуктивного живетского комплекса.

Низкие значения отношений DIA/REG и Ts/Tm отмечаются для битумов из живетских отложений Альметьевской площади (скв. 21186), пашийских отложений Миннибаевской (скв. 14936) и Абдрахмановской (скв. 23513) площадей. Основным источником этих битумов, по-видимому, являются карбонатные породы.

Для битумов из песчаников пашийских отложений Тлянчи-Тамакской (скв. 531), Акташской (скв. 3286 и 2438) и Березовской (скв. 32875) площадей, а также живетских отложений Березовской площади (скв. 21567) значения данных параметров не являются характерными, так как попадают в область значений, пограничных для разнотипных материнских пород (и карбонаты, и глинистые материалы). Между отдельными показателями для одного и того же образца часто нет соответствия.

Наблюдаемые особенности состава биомаркерных УВ исследованных битумов из регионально-продуктивных терригенных комплексов среднего и верхнего девона могут отражать как площадные фациальные изменения материнских пород, так и влияние процессов миграции и смешения разнотипных битумов.

Результаты исследований показали, что основные параметры, характеризующие зрелость материнского ОВ, не связаны с литологией вероятных материнских пород, идентифицированной по биомаркерам. Так, менее зрелый битум из терригенных отложений Ямашинской площади характеризуется более высокими значениями биомаркерных параметров DIA/REG и Ts/Tm, чем более зрелый из карбонатных пород.

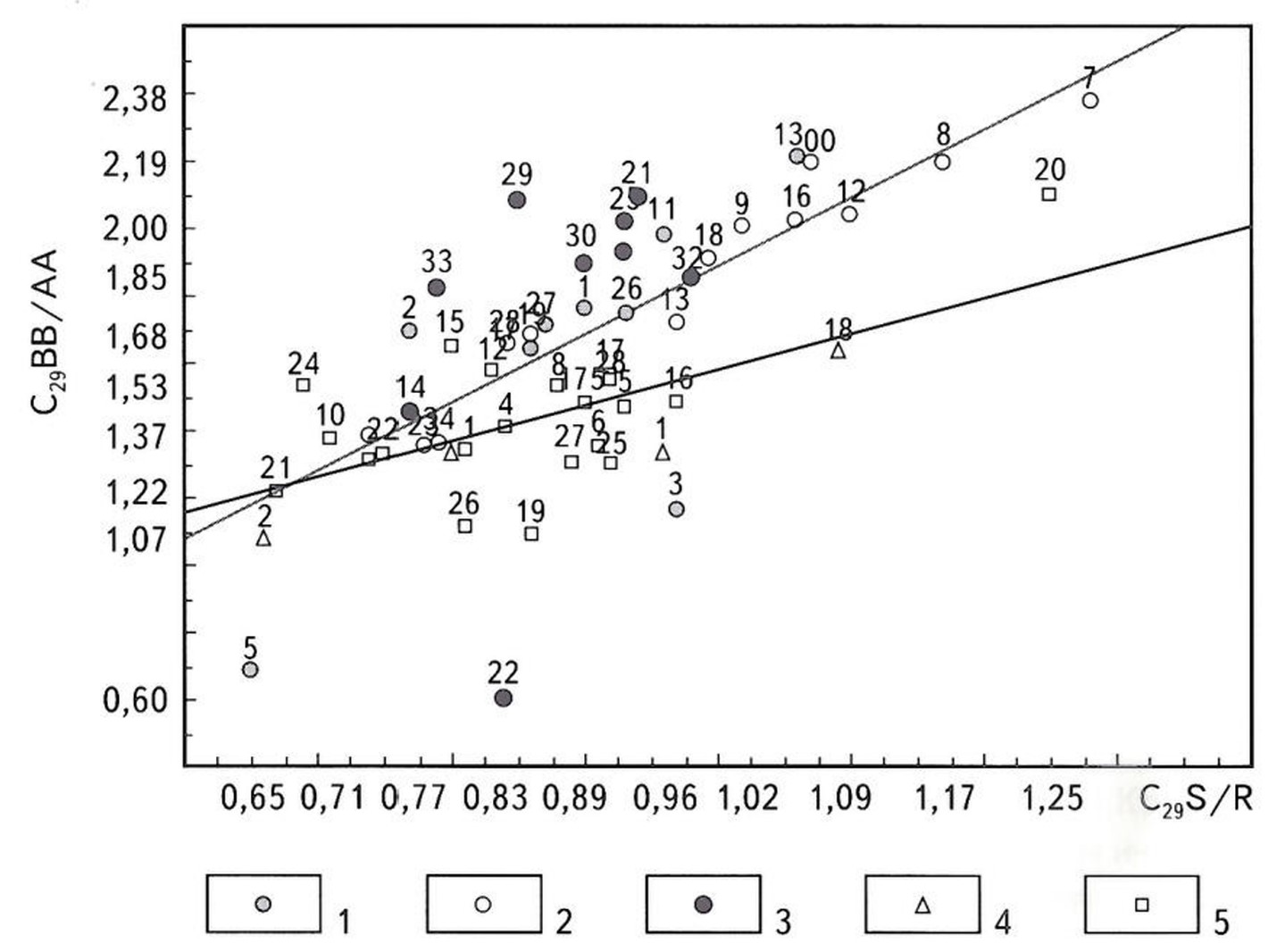

Из корреляционных зависимостей, представленных на рис. 3, следует, что наблюдается хорошая корреляционная связь между биомаркерными индексами зрелости C29S/R и С29ВВ/АА в пределах исследованных стратиграфических комплексов осадочного чехла и пород фундамента. Первый показатель представляет собой отношение 20S/20R эпимеров С29 aaa-стеранов, а второй - abb(20R)/aaa(20R) С29-стеранов. Практически существует прямая связь с коэффициентом корреляции r = 0,94 между индексами зрелости для битумов пашийского горизонта. Сравнительно высокая корреляционная связь наблюдается для битумов доманиковых отложений (r = 0,71), рифея - венда [r- 0,71) и пород фундамента (r= 0,62). Более слабая связь между данными параметрами отмечается для битумов живетского комплекса (r= 0,43).

Несоответствие показателей зрелости для одного и того же образца, когда значение одного отношения ниже равновесного, тогда как другого отношения близка к равновесному, может быть следствием хроматографического эффекта, а именно, большей адсорбцией биостеранов (20Raaa -эпимеров), чем изостеранов в результате миграции.

Обращает на себя внимание отличие битумов пород фундамента от битумов осадочного чехла по параметрам зрелости (см. рис. 3). Для некоторых исследованных образцов степень их катагенной преобразованности весьма низкая. Можно отметить увеличение значений параметров зрелости в некоторых интервалах разреза пород фундамента Бавлинской, Мензелино-Актанышской, Тлянчи-Тамакской и Ульяновской площадей. Тем не менее эти значения также невысокие и сопоставимы со степенью зрелости битума с глубины 5850 м Ново-Елховской площади.

Низкая степень зрелости по биомаркерным параметрам наблюдается не только у битумов фундамента, но и у битумов из рифей-вендских, живетских и верхнедевонских отложений, как правило характеризующихся сравнительно высокими значениями показателей DIA/REG и Ts/Tm. Ряд образцов из пашийских отложений и доманиковых толщ с низкими значениями показателей DIA/REG и Ts/Tm, а также образцы с показателями, попадающими в область значений для разнотипных материнских пород, характеризуются высокой степенью катагенетической преобразованности. Это в основном битумы с площадей, расположенных вблизи Алтунино-Шунакского прогиба. Сравнительно высокая степень зрелости характерна для битумов и нефтей из продуктивных комплексов крайнего юго-востока Татарстана.

Битумы исследованных стратиграфических комплексов сильно отличаются по содержанию три- и пентациклических терпанов (см. рис. 4). Наблюдается высокая обратная корреляционная связь между содержанием три- и пента- циклических терпанов в битумах из па шийского горизонта (r = -0,80), живетского (r= -0,75) и допалеозойского рифей-вендского (r= -0,57) комплексов.

Для битумов из отложений доманика и пород фундамента связь между данными параметрами отсутствует (r = -0,34). На перечисленные параметры помимо типа исходного ОВ может оказывать влияние его зрелость, а также миграционные процессы. Так, рост содержания трициклических терпанов может быть связан с большими расстояниями миграции этих битумов.

Результаты исследований показали, что в наиболее зрелых битумах повышено содержание трициклических и понижено содержание пентациклических терпанов, что находит свое отражение в содержании стеранов, три- и пентациклических терпанов, а также в значениях показателей TRI/НОР и STER/PENT (см. рис. 4).

Сравнительный анализ особенностей состава битумов из отложений осадочного чехла и фундамента свидетельствует о том, что битумы из пород фундамента с различных площадей Южно-Татарского свода представляют собой остаточную высокомолекулярную часть миграционных нефтей, генерированных ОВ глинистых материнских отложений. В составе исходной биомассы значительную долю составлялбактериальный материал, накапливавшийся в морских условиях в резко восстановительных обстановках. Можно полагать, что именно отсутствие в породах фундамента сингенетичного ОВ не привело к существенной дифференциации состава рассеянных в этих породах миграционных битумов по биомаркерным параметрам, зависящим главным образом от литофациального состава пород. Наличие определенных корреляционных связей между биомаркерными параметрами битумов из регионально продуктивного пашийского горизонта и нижнего живетского комплекса, их сходство по ряду исследованных параметров между собой и с битумами рифея - венда и фундамента, а также их специфические отличия от сингенетичных битумов доманиковых толщ дает основание полагать, что нефтеносность продуктивных комплексов в изучаемом регионе формировалась, по крайней мере, за счет двух самостоятельных источников генерации. Одним из вероятных очагов генерации являются доманиковые породы, связанные с бассейном карбонатной седиментации. Другой источник генерации приурочен к более глубоким, возможно, допалеозойским толщам.

При этом разломные зоны пород фундамента служили путями перемещения миграционной нефти из очагов генерации в регионально-нефтеносные горизонты осадочного чехла территории Татарстана.

Литература

1.     Муслимов Р.Х. Кристаллический фундамент Татарстана и проблемы его нефтегазоносности / Р.Х. Муслимов, Ш.Е. Голдин, С.М. Гвоздь и др./Под ред. Р.Х. Муслимова, Т.А. Лапинской и др. - Казань: Дента, 1996.

2.     Христофорова Н.Н. Разуплотненные зоны в кристаллическом фундаменте / Н.Н. Христофорова, А.В. Христофоров, Р.Х. Муслимов // Георесурсы. - 1999. - № 1.

3.     Ситдикова Л.М. Петрографическая ритмичность фундамента по разрезу скв. 20020 (Бавлинская площадь) и особенности локализации битумоидов / Л.М. Ситдикова, И.А. Егорова, В.Г. Изотов // Перспективы нефтегазоносности кристаллического фундамента на территории Татарстана и Волго-Камского региона: Тез. науч.-практ. конф., 18-19 декабря 1997 г., Казань, 1997.

4.     Гатиятуллин Р.Н. Использование геофизических данных для выявления активных разломов на Ромашкинском месторождении // Георесурсы. - 2002. - № 3(11).

5.     Савельев В.А. Строение фундамента и перспективы нефтеносности терригенных отложений девона Нижнекамской зоны линейных дислокаций // Геология нефти и газа. - 1995. - № 10.

6.     Войтович Е.Д. Тектоника Татарстана / Е.Д. Войтович, Н.С. Гатиятуллин. - Казань: КГУ, 1998.

Abstract

While applying pyrolytic method of Rock-Eval, gas chromatography and chromato-mass-spectrometry, new data about composition features of bitumen from sequences of Paleozoic sedimentary cover, Riphean-Vendian deposits and basement rocks from different areas of South-Tatar arch were obtained. It was revealed a number of regularities in change of biomarker parameters in connection with stratigraphic confinement and spatial position of objects studied. Specific bitumen differences of Domanik horizons from those of sub-Domanik deposits are indicative of the presence of at least two different sources of HC generation sources distributed within the territory under study. One of the possible sources is associated with the basin of predominantly carbonate sedimentation, while other one - with oil-source rocks in composition of which clayey minerals were prevailed. Variations of thermal maturity parameters show their dependence on position of studied objects as to troughs associated with the basement rocks faults. Genetic similarity of bitumen from basement rocks with those of Riphean-Vendian and productive complexes of Middle- and Upper Devonian terrigene deposits provides grounds to suggest that their generation source is confined to deeper Pre-Paleozoic sections. In this case, the fractured zones of basement rocks served as ways of migration oil transportation from generation sites to regionally oil-bearing horizons of Tatarstan territory.



Таблица 1 Результаты битуминологического анализа образцов пород осадочной толщи и фундамента Южно-Татарского свода

Месторождение, площадь, номер скв.

Возраст

Интервал глубин, м (место отбора керна, м)

Литология

Сорг, %

ХБА, %

Данные пиролиза

PI

S1, мг/г

S2, мг/г

Тmax, °C

Осадочная толща

Ямашинская,554

D3dm

1731,0-1734,5

И

4,52

0,6291

1,75

29,17

425,9

0,06

Ямашинская,554

D3sr

1734,5-1788,5

А

3,87

0,4403

1,16

17,74

428,2

0,06

Березовская, 21567

D2gv

1869,0-1876,0

П

0,04

1,3058

7,94

3,98

401,9

0,67

Альметьевская, 32392

D3psh

1662,0-1662,5

П

0,86

0,4403

3,76

2,42

418,6

0,61

Альметьевская, 32392

D3psh

1658,5-1660,0

А

0,27

0,0371

0,19

0,50

432,2

0,28

Альметьевская, 21186

D2gv

1817,0-1826,0

П

0,01

1,9141

16,34

4,87

395,9

0,77

Минибаевская, 14936

D3psh

1797,0-1806,0

П

0,60

0,4403

3,34

2,41

418,5

0,58

Минибаевская, 14936

D3psh

1797,0-1806,0

А

0,51

0,0281

0,18

0,53

435,1

0,25

Абдрахмановская, 23513

D3psh

1809,0-1810,0

П

1,08

1,2985

6,54

3,44

413,7

0,65

Павловская, 19417

D2gv

1844,0-1850,0

П

0,06

0,991

5,76

2,34

376,0

0,71

Кармалинская, 19077

D3dm

1755,0-1756,0

И

-

0,0557

0,21

0,33

380,8

0,39

Бавлинское,2585

D3psh

1795,0-1800,0 (0,1)

П

1,42

1,81

5,90

10,46

436,2

0,36

Бавлинское,2693

D3psh

1816,0-1820,0 (0,1)

П

0,61

1,008

5,03

3,02

415,3

0,62

Бавлинское,2693

D3psh

1816,0-1820,0 (1,1)

П

0,31

0,84

2,93

1,59

431,9

0,65

Мухарметовское, 40090

D3psh

1715,0-1721,0 (2,2)

П

0,33

0,009

0,23

0,35

385,8

0,40

Мухарметовское, 40090

D3psh

1715,0-1721,0 (2,6)

П

0,37

0,30

1,71

1,28

405,7

0,57

Мухарметовское, 40090

D3psh

1715,0-1721,0 (4,0)

П

1,29

1,91

8,75

4,85

419,2

0,64

Алексеевское, 405

D2gv

1847,0-1854,0

П

0,20

0,46

3,47

1,52

367,5

0,69

Матросовское, 179

D3md

1635,0-1640,0

П

0,40

0,16

0,91

0,94

Не опр.

0,49

Матросовское, 7159

D3psh

2089,0-2094,0 (1,5)

П

0,12

0,12

0,84

0,81

338,2

0,51

Матросовское, 179

D2gv

2037,0-2038,5 (0,8)

П

0,59

0,68

5,24

2,30

395,4

0,69

Фундамент (метаморфизованные породы - гранитогнейсы)

Бавлинское,20020

R-V

1939,0-1945,0 (0,8-1,5)

А+П

0,06

0,052

0,17

0,67

341,1

0,20

Бавлинское, 3915/1

R-V

2161,0-2164,0

А+П

0,04

0,0012

0,11

0,29

335,1

0,28

Бавлинское, 3915/2

R-V

2213,0-2219,0

А+П

0,003

0,0003

0,12

0,32

357,1

0,27

Бавлинское, 20011

AR-PR

2482,0-2496,0

М

0,01

0,0012

0,08

0,25

351,6

0,24

Бавлинское, 20011

AR-PR

2507,0-2513,0

М

0,07

0,0025

0,08

0,27

328,9

0,23

Бавлинское, 20011

AR-PR

3036,0-3039,0

М

0,03

0,005

0,08

0,28

341,4

0,22

Бавлинское, 20011

AR-PR

3240,0-3246,0

М

0,03

0,005

0,09

0,27

348,7

0,25

Бавлинское, 20011

AR-PR

3494,0-3500,0

М

0,02

0,005

0,09

0,31

354,9

0,22

Мухарметовское, 40090

AR-PR

1726,0-1731,0 (1,0)

М

0,10

0,017

0,16

0,33

425,9

0,33

Мухарметовское, 40090

AR-PR

1806,0-1812,0 (2,3)

М

0,03

0,063

0,15

0,33

359,1

0,31

Мензелино-Актанышская, 20005

AR-PR

3778,0-3780,6 (2,62)

М

0,04

0,004

0,17

0,66

741,0

0,20

Мензелино-Актанышская, 20005

AR-PR

3885,0-3888,5 (1,48)

М

0,05

0,007

0,16

0,68

396,2

0,19

Мензелино-Актанышская, 20005

AR-PR

4011,4-4015,9

М

0,03

0,016

0,17

0,67

762,1

0,20

Тлянчи-Тамакская,678

R-V

1910,0-1920,0

А+П

0,015

0,08

0,07

0,30

Не опр.

0,19

Тлянчи-Тамакская,678

AR-PR

2137,0-2139,0 (0,9)

м

0,08

0,009

0,18

0,74

351,5

0,20

Уратьминская,752

AR-PR

1891,0-1898,0

м



0,0149

0,14

0,33

344,5

0,30

Ульяновская,2216

R-V

2051,2-2056,0

А+П



0,0003

0,17

0,62

347,1

0,21

Ульяновская,2216

R-V

2105,4-2109,7

А+П



0,0003

0,18

0,68

340,1

0,21

Ульяновская, 2216

AR-PR

2131,1-2133,2

М



0,0001

0,18

0,61

348,2

0,23

Ульяновская, 2216

AR-PR

2151,1-2155,9

М



0,0003

0,18

0,58

343,9

0,24

Ульяновская, 2216

AR-PR

2329,0-2334,0 (3,0)

М

0,03

0,026

0,16

0,65

358,9

0,20

Ульяновская, 663

AR-PR

2148,0-2150,0

М

0,09

0,0020

0,12

0,22

425,4

0,35

Ульяновская, 663

AR-PR

2171,0-2175,1

М

0,026

0,0012

0,08

0,28

348,6

0,22

Ульяновская, 663

AR-PR

2224-2228,5

м

0,05

0,005

0,19

0,79

422,5

0,19

Ульяновская, 663

AR-PR

2355,3-2423,9

м

0,04

0,0011

0,16

0,65

356,1

0,20

Ново-Елховское, 20009

AR-PR

5850,0

м



0,0022

0,13

0,28

358,3

0,32

Примечание. PI = S1/(S1 + S2) - индекс продуктивности, И - известняки, А - аргиллиты, П - песчаники, М - метаморфизованные породы.



Таблица 2 Групповой состав битумов из пород осадочной тодши и фундамента Южно-Татарского свода

Месторождение, площадь, номер скважины

Возраст

Интервал глубин, м (место отбора керна, м)

Литология

Групповой состав, мас. %

УВ

Смолы

Асфальтены

насыщенные

ароматические

бензольные

спиртобензольные

Осадочный чехол

Уратьминская, 792

D3dm

1626,0-1627,5

И

9,47

6,30

6,30

26,08

51,85

Уратьминская, 792

D3dm

1638,0-1641,0

А

9,04

11,84

8,40

27,31

43,41

Уратьминская, 792

D3dm

1646,4-1665,0

А

8,90

7,90

8,50

19,70

55,0

Ямашинская,554

D3sr

1731,0-1734,5

И

15,75

13,89

11,83

28,37

30,16

Ямашинская,554

D3dm

1734,5-1788,6

А

13,95

10,96

S75,09





Березовская, 32875

D3psh

1761,0-1762,6

А

29,80

21,90

16,80

22,80

8,70

Березовская,32875

D3psh

1766,8-1770,0

А

16,38

13,90

11,45

32,41

25,86

Березовская, 21567

D2gv

1869,0-1876,0

П

23,30

20,93

16,57

26,57

12,63

Альметьевская, 32392

D3psh

1662,0-1662,5

П

36,10

20,80

17,50

21,20

4,40

Альметьевская, 21186

D2gv

1817,0-1826,0

П

37,43

19,15

19,34

21,04

3,04

Минибаевская, 14936

D3psh

1797,0-1806,0

П

30,00

32,50

8,90

13,90

14,70

Абдрахмановская, 23513

D3psh

1814,0-1816,0

А

12,51

18,05

13,89

26,39

29,16

Абдрахмановская, 23513

D3psh

1809,0-1810,0

П

16,81

19,94

13,95

26,63

22,67

Павловская, 19417

D2gv

1844,0-1850,0

П

30,26

27,56

12,85

16,39

12,94

Кармалинская, 19077

D3dm

1755,0-1756,0

И

22,00

12,64

21,60

30,03

13,73

Бавлинское,2585

D3psh

1795,0-1800,0 (0,1)

П

S58,01

9,45

14,15

18,39

Бавлинское,2693

D3psh

1816,0-1820,0 (0,1)

П

S61,39

8,37

22,79

7,45

Бавлинское,2693

D3psh

1816,0-1820,0 (1,1)

П

S47,69

10,78

38,46

3,07

Мухарметовское, 40090

D3psh

1715,0-1721,0 (2,6)

П

S16,10

34,70

26,30

22,9

Мухарметовское, 40090

D3psh

1715,0-1721,0 (4,0)

П

S48,00

29,00

14,00

9,00

Мухарметовское, 40090

D3psh

1726,0-1731,0 (1,0)

П

S53,00

25,00

16,00

6,00

Алексеевское,405

D2gv

1847,0-1854,0

П

30,40

41,40

12,40

15,60

0,20

Матросовское, 179

D3md

1635,0-1640,0

И

25,00

31,10

S33,40

10,50

Матросовское, 7159

D3psh

2084,0-2094,0

П

33,40

26,70

16,30

20,00

3,60

Матросовское, 179

D2gv

2037,0-2038,5

П

32,70

28,30

16,60

21,40

1,00

Фундамент

Бавлинское,20020

R-V

1939,0-1945,0

А+П

26,40

18,00

21,90

23,40

10,30

Бавлинское, 20011

AR-PR

2482,0-2492,0

М

15,80

12,50

21,10

30,90

19,70

Бавлинское, 20011

AR-PR

2507,0-2513,0

М

22,30

13,00

18,60

31,80

14,30

Бавлинское,20011

AR-PR

3036,0-3039,0

М

23,00

13,40

11,50

34,20

17,90

Бавлинское, 20011

AR-PR

3240,0-3246,0

М

22,10

12,00

8,00

36,50

21,40

Бавлинское, 20011

AR-PR

3494,0-3500,0

М

20,90

10,80

11,00

38,00

19,30

Мензелино-Актанышская, 20005

AR-PR

3778,0-3780,6

М

28,10

18,90

16,00

26,00

11,00

Мензелино-Актанышская, 20005

AR-PR

3885,0-3888,6

М

29,90

17,60

22,30

27,50

2,70

Мензелино-Актанышская, 20005

AR-PR

4011,4-4015,9

М

20,60

13,80

25,10

30,80

9,70

Тлянчи-Тамакская,678

R-V

1935,0-1940,0

А+П

21,40

18,10

23,50

33,00

4,00

Тлянчи-Тамакская,678

AR-PR

2137,0-2139,0

М

22,30

17,90

19,30

32,10

8,40

Тлянчи-Тамакская,678

AR-PR

2401,0-2410,0

М

21,20

18,60

20,10

32,40

7,70

Ульяновская, 663

R-V

2148,0-2150,0

А+П

26,20

17,00

14,40

28,60

13,80

Ульяновская, 663

AR-PR

2355,3-2423,9

М

24,80

16,00

21,30

25,70

12,20

Ульяновская,2216

AR-PR

2329,0-2334,0

М

28,10

20,60

18,00

27,40

5,90

См. примечание в табл. 1.



Рис. 1. КОРРЕЛЯЦИЯ БИТУМОВ ОСАДОЧНОГО ЧЕХЛА И ПОРОД ФУНДАМЕНТА ЮЖНО-ТАТАРСКОГО СВОДА ПО ГЕОХИМИЧЕСКИМ ПОКАЗАТЕЛЯМ пристан/н-С17 и фитан/н-С18

А - D3psh dm: r= 0,63; р = 0.0009: у= -0.06+1.59х; Б-D2gv: r= 0,74; р = 0.0135; у = 0,06+1,41х; В-R-V: r= 0.90: р = 0.06: у = 0.33 + 0.93х; Г- AR-PR: r = 0,61; р = 0,004: у = 0,58 + 0.62х; номера образцов: осадочный чехол (1-3- Уратьминская площадь, скв. 792: 4,5-Ямашинская. скв. 554; 6,7-Тлянчи-Тамакская, скв. 523, 531; 8,9-Акташская, скв. 3286, 2438; 10-14-Березовская, скв. 21534, 13478, 32875, 21567; 15-Кармалинская, скв. 19077: 16-Ромашкинская. скв. 14897; 17- Миннибаевская. скв. 14936: 18. 19-Абдрахмановская, скв. 23513: 20- Зай-Каратайская, скв. 12883; 21 - Альметьевская, скв. 21186; 22- Павловская, скв. 19417; 23. 24- Мухарметовское. скв. 40090; 25- Алексеевская. скв. 405: 26-33- Матросовская. скв. 179. 7159. 7340. 7140. 7221, 7183. 170); фундамент (1,2 - Бавлинская. скв. 3915, 20020: 4-8-Бавлинская, скв. 20011; 9.10- Мухарметовская. скв. 40090; 11-16 - Мензелино-Актанышская. скв. 20005: 17-20- Тлянчи-Тамакская, скв. 678; 21,22- Уратьминская, скв. 752; 23-25; 27-Ульяновская. скв. 663, 2216; 28- Ново-Елховская, скв. 20009)



Рис. 2. КОРРЕЛЯЦИЯ БИТУМОВ ОСАДОЧНОГО ЧЕХЛА И ПОРОД ФУНДАМЕНТА ПО БИОМАРКЕРНЫМ ПАРАМЕТРАМ DIA/REG и Ts /Tm

Типы: 1 - D3dm: r= 0.54: р = 0.11; у = 0.02 + 0,74x; 2-D3psh: r = 0,28; р = 0.33; у = 0.27 + 0.33x; 3-D2gv; r= 0,69; р = 0,04; у = 0.23 + 0.72x; 4-R-V: r= -0,84; р= 0.08; у = 1.11 - 0.66x; 5 - AR-PR: r = 0.04; р = 0.87: у = 0.70 + 0.05х: номера образцов см. на рис. 1



Рис. 3. КОРРЕЛЯЦИЯ БИТУМОВ ОСАДОЧНОГО ЧЕХЛА И ПОРОД ФУНДАМЕНТА ПО БИОМАРКЕРНЫМ ИНДЕКСАМ ЗРЕЛОСТИ C29S/R и С29ВВ/АА

Типы: 1-D3dm: r = 0.71; р= 0,022; у = -0.77 + 2.68х; 2-D2psh: r= 0,94; р = 0,000; у = -0.14 + + 2.03х; 3-D2gv: r = 0.43; р = 0.243; у = -0.75 + 2,83х; 4 - R-V: r = 0.71; р = 0.177; у = 0.49 + + 1,05х: 5- AR-PR: r = 0.62; р = 0,004; у = 0,51+1,07х; номера образцов см. на рис. 1



Рис. 4. КОРРЕЛЯЦИЯ БИТУМОВ ОСАДОЧНОГО ЧЕХЛА И ПОРОД ФУНДАМЕНТА ПО СОДЕРЖАНИЮ ТРИЦИКЛИЧЕСКИХ (TRICYC) И ПЕНТАЦИКЛИЧЕСКИХ (PENT) ТЕРПАНОВ

Типы: 1 - D3dm: r= -0.34: р = 0.34; у = 61,61 - 0.44х: 2 - D3psh: r = -0,80; р = 0.0006: у = 69.19- 0.87х; 3-D2gv: г = -0.75: р = 0.02; у= 70.49 - 0.49х; 4- R-V: r = -0,57; р = 0.31: у = 68.81 - 1.14х; 5- AR-PR: r = -0.34; р = 0.13: у = 57,13 - 0.41х; номера образцов см. на рис. 1
