УДК 550.834(470.13)

Сейсмические исследования Предтиманского прогиба

Г.М. ФРОЛОВИЧ, Н.М. ЧУЕВА (ПермНИПИнефть), Б.А. ЗАВАРЗИН (Пермнефтегеофизика)

Предтиманский (Вычегодский) прогиб - крупная отрицательная структура на северо-востоке Волго-Уральской и юге Тимано-Печорской нефтегазоносных провинций. Он выделен по общим геологическим представлениям и по материалам региональных гравимагнитных работ. Прогиб наблюдается по фундаменту, рифею и венду. На юго-западе он сочленяется с Коми-Пермяцким сводом, а на северо-востоке с Тиманом. Кристаллический фундамент вскрыт скважинами (Усть-Черная 18, Оныл 17, Родники 7) на Коми-Пермяцком своде, а также в его северо-восточной части, примыкающей к прогибу и перекрытой вендскими отложениями. Мощность венда возрастает в северо-восточном и восточном направлениях от 524 м (Усть-Черная) до 716 м (Оныл) и 1455 м (Родники). Несколько скважин вскрыли значительную часть вендских отложений (Коса 14- 1100 м, Тимшер 19 - 982 м, Бондюг 5-504 м). Рядом скважин вскрыта только самая верхняя часть венда (северо-восточный склон Коми-Пермяцкого свода, Предтиманский прогиб) и рифея (Тиман).

В 70-80-е годы на юго-востоке Предтиманского прогиба и Тимана проведены сейсмические работы МОГТ с целью поисков и разведки нефтеносных структур в палеозое. По отдельным профилям с большой длительностью сейсмической записи получены отражения от горизонтов в верхнем протерозое. Их анализ позволил в ряде мест увидеть четкое отображение Предтиманского прогиба и его структурно-тектонические взаимоотношения со склоном Коми-Пермяцкого свода и Тиманом. В верхнем протерозое хорошо выделяются два структурных этажа: рифейский и вендский. Венд залегает на размытой поверхности рифея с большими угловыми несогласиями. Наблюдается надвинутость пород рифея, вскрытых скважинами на Тимане, на отложения венда в юго-восточной части Предтиманского прогиба. Явление значительной надвинутости Тимана на Вычегодский прогиб отмечалось ранее учеными Коми филиала АН СССР [1].

На рис. 1 показан фрагмент временного сейсмического разреза по участку регионального профиля Родники - Красновишерск (южнее Красновишерска), где хорошо виден переход от склона Коми-Пермяцкого свода к Предтиманскому прогибу, заполненному мощными толщами ри-фейских отложений. Подошва венда погружается в северном направлении, тогда как горизонты нижней части венда после прогибания вблизи борта прогиба испытывают на север некоторый подъем. В прибортовой части по горизонтам в верхнем рифее и в нижнем венде отображается довольно высокоамплитудное поднятие. Почти такого же типа переходы от Коми-Пермяцкого свода к Предтиманскому прогибу наблюдаются и по другим профилям.

На рис. 2 приведены примеры сейсмогеологических разрезов по нескольким сводным профилям на севере Пермской области. Профиль Родники - Красновишерск протяженностью около 130 км от скважины 7 (Родники) первоначально имеет направление на восток. На этом 50 километровом участке подошва венда погружается на 500-700 м, более глубокие его отражения не зарегистрированы. Возможно, здесь вендские образования лежат на кристаллическом фундаменте. В средней части профиля наблюдаются отражающие площадки глубже подошвы венда, природа которых недостаточно ясна. Вероятно, они указывают на наличие грабенов, заполненных рифейскими отложениями. На участке профиля вблизи Красновишерска хорошо видно отображение глубокого Предтиманского прогиба: регистрируются отражения от глубоких рифейских слоев. Мощность венда увеличена до 2500-3000 м. В конце профиля отмечается надвинутость верхних толщ рифея на венд. На участке склона Коми-Пермяцкого свода, примыкающем к Предтиманскому прогибу, глубоких отражений не зарегистрировано, что можно истолковать как проявление здесь выступа фундамента.

Профиль Антипина - Красновишерск протяженностью около 65 км имеет в основном северо-западное направление. На юго-восточном конце профиля венд покрывает фундамент, а далее на северо-запад под ним выделяются толщи рифея. Анализ сейсмогеологического разреза и данных скважин указывает на надвинутость рифея на венд на участке самого северо-западного конца профиля.

Профиль Родники - Колва длиной около 170 км от Родников до Бондюга направлен почти на север. На этом участке поверхность венда поднимается на 300- 400 м, а его подошва занимает близкое к горизонтальному положение. От Бондюга направление профиля становится северо-восточным. Подошва вендских отложений сперва погружается на 300-400 м, а затем вблизи Колвы наблюдается поднятие по нижним горизонтам венда и по верхним горизонтам рифея с амплитудой по профилю около 400 м. Поднятие приходится на зону перехода склона Коми-Пермяцкого свода к Предтиманскому прогибу, который заполнен мощными толщами рифейских пород. Здесь же видна некоторая надвинутость верхних толщ Тимана на венд в Предтиманском прогибе.

Как видно, уже первые, не направленные специально на изучение верхнего протерозоя, сейсмические работы МОГТ дали многое для понимания общих черт строения Предтиманского прогиба и его структурных взаимосвязей с соседними тектоническими зонами: северо-восточным склоном Коми-Пермяцкого свода и Тиманом. Верхнепротерозойские (особенно вендские) отложения могут рассматриваться в этом регионе как крупный объект для поисков нефтеносных структур.

Вдоль юго-западного борта Предтиманского прогиба протягивается полоса максимумов магнитного и гравитационного полей, что может являться отображением выступов кристаллического фундамента. Переход от зоны этих выступов к прогибу осложнен дизъюнктивными нарушениями. Предтиманский прогиб отображается резким уменьшением в северо-восточном направлении силы тяжести - гравитационной ступенью и минимумом магнитного поля. Зона Тимана характеризуется минимумом гравитационного поля и относительно небольшим увеличением DTa. Все это может быть истолковано (в дополнение к данным сейсморазведки) как отображение большой глубины Предтиманского прогиба и того, что Тиман сложен относительно малоплотными и слабомагнитными породами, а кристаллический фундамент залегает глубоко.

С целью поисков крупных структурных форм в палеозое и изучения общих черт строения верхнего протерозоя (трассирования Предтиманского прогиба), структурных взаимоотношений прогиба с северовосточным склоном Коми-Пермяцкого свода и с Тиманом, определения первоочередных площадей для поисков возможно нефтеносных структур в рифее и венде рекомендуется отработать по северу Пермской областей регионально-поисковые сейсмические профили в объеме около 1900 км (рис. 3). Здесь же показано местоположение ранее отработанных региональных профилей, сейсмогеологические разрезы, по которым представлены на рис. 2, и крупные элементы гравитационного поля.

Рекомендуемые профили прокладываются в регионе с весьма сложными топографо-географическими (леса, болота, пересеченный рельеф, бездорожье) и геологическими условиями. Поэтому фактическое положение их трасс будет отклоняться от проектного, но принципиальное направление должно быть сохранено. При их отработке необходимо приложить усилия для получения и прослеживания отражений во всей осадочной толще, а не только в протерозое, так как не исключена вероятность того, что на рассматриваемой территории могут быть развиты прогибы Камско-Кинельской системы с поднятиями на их бортах.

После отработки профилей по их результатам потребуется бурение трех параметрических скважин глубиной порядка 4000- 6000 м: одну на поднятии по нижним горизонтам венда и верхним - рифея в зоне сочленения склона Коми-Пермяцкого свода с Предтиманским прогибом, другую в Предтиманском прогибе, третью на Тимане.

СПИСОК ЛИТЕРАТУРЫ

  1. Запорожцева И.В. Новые объекты для поисков залежей нефти и газа в юго-западном Предтиманье // Препринт. Научные рекомендации - народному хозяйству. - Сыктывкар. - 1986,- Вып. 57.
  2. Перспективы нефтегазоносности и направления развития геологоразведочных работ в южных районах Коми АССР / В.А. Дедеев, В.А. Пименов, А.С. Головань, В.Б. Ростовщиков // Препринт. Научные рекомендации - народному хозяйству. - Сыктывкар. - 1987.- Вып. 61.

Abstract

It is shown that the pre-Timan depression can be distinctly recognized in the Upper Paleozoic. Oil possibilities appear to be related to the Upper Proterozoic and Paleozoic. A system of regional-prospect seismic profiles CDPM which has been eccepted for promotion is recommended to study further the pre-Timan depression and adjacent tectonic zones.

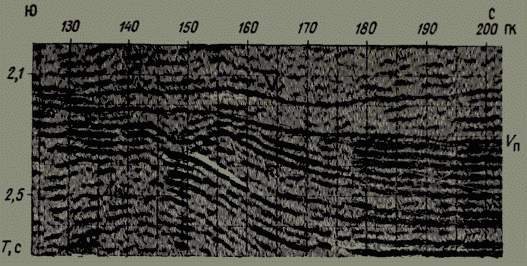

Рис. 1. Временной разрез (фрагмент) профиля Родники - Красновишерск.

1 - условные отражающие горизонты, AR - кристаллический фундамент. R - рифей, V - венд, Vп - подошва венда

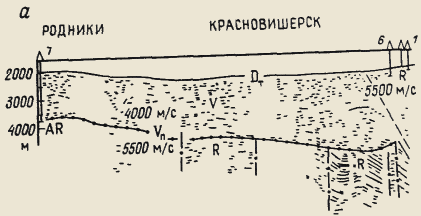

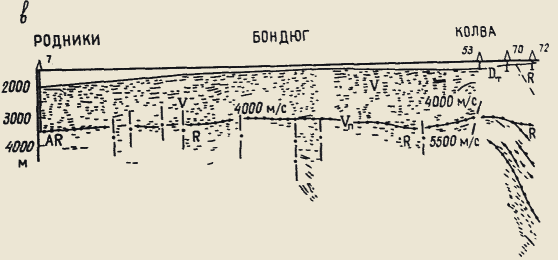

Рис. 2. Сейсмогеологические разрезы по профилям.

1 - скважины, 2 - пластовая скорость, 3 - отражающие площадки, 4 - условные отражающие горизонты. 5 - тектонические нарушения. AR - кристаллический фундамент, R - рифей, V - венд. Отражающие горизонты: Vп - подошва венда, DT - кровля терригенного девона

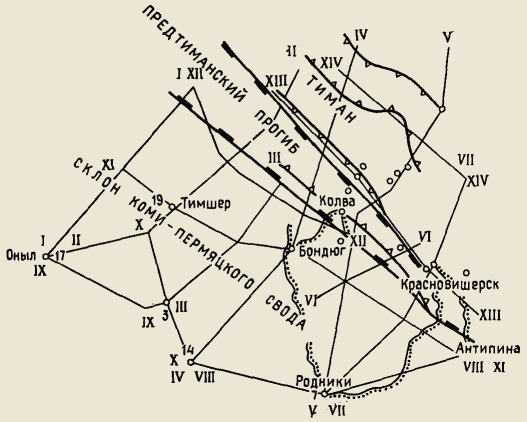

Рис. 3. План рекомендуемых регионально-поисковых сейсмических профилей:

1 - отработанные региональные профили. 2 - параметрические скважины. 3 - гравитационные ступени, 4 - минимум силы тяжести, 5 - границы Предтаманского прогиба, 6 - рекомендуемые региональные профили
