История тектонического развития складки Небит-Даг

Т. В. Шварц

Нефтяное месторождение Небит-Даг приурочено к крупной брахиантиклинальной складке почти широтного простирания, осложненной многочисленными дизъюнктивными нарушениями. В его строении принимают участие отложения красноцветной толщи, акчагыльского, апшеронского, бакинского ярусов и более молодые породы.

По данным сейсморазведки размеры складки по кровле красноцветной толщи 25 X 18 км. Южное крыло круче северного. Углы падения соответственно равны 45 и 20-25°.

Системой региональных нарушений складка разбита на следующие крупные тектонические элементы: южное приподнятое крыло, грабен - западная часть складки (Западный Небит-Даг), свод складки, западная и восточная периклинали.

Южное крыло по системе региональных нарушений 1, 2, 2а широтного простирания, падающих на север, приподнято на 1500 м относительно кровли красноцветной толщи.

Система региональных нарушений является длительно развивающимся элементом тектоники Прибалханского района. Для нее характерно увеличение амплитуды с глубиной, а также мощности осадков на опущенных крыльях сбросов вследствие роста складки одновременно с осадконакоплением (см. таблицу и рисунок).

В разрезе Небит-Дага геологами объединения Туркменнефть и Туркменского филиала ВНИИ выделены реперы с 28 по 1. В наших палеопостроениях были использованы наиболее выдержанные из них - 28, 26, 22, 20, 18, 17, 15, 14, 13, 8, 7, 6, 3, 1.

Репер 28 приурочен к кровле глинистой пачки, возможно, понтического возраста (фаунистически не охарактеризованной) и является стратиграфической границей между подошвой красноцветной толщи и подстилающими отложениями.

Репер 26 относится к кровле нижнего отдела красноцветной толщи и определяется по переходу от песчаных отложений среднего отдела красноцветной толщи с маломощными пластами глин к песчано-глинистым отложениям с пачками глин мощностью до 30 м и более.

Реперы 22, 20, 18, 17, 15, 14, 12 приурочены к кровлям глинистых пачек в песчано-глинистом разрезе верхнего красноцвета. Эти реперы особенно хорошо выделяются в грабене Западного Небит-Дага.

Репер 8 соответствует кровле красноцветной толщи и определяется по переходу от песчано-глинистых отложений акчагыльского яруса к более песчаным отложениям красноцветной толщи. Репер 7 определяет границу между нижним и верхним подъярусами акчагыльского яруса.

Репер 6 отбивается по кровле черных глин, расположенных в кровле глинистой пачки верхнего подъяруса акчагыла, и является условной границей между апшеронским и акчагыльским ярусами.

Репер 5 соответствует подошве песчаного горизонта в толще мощной глинистой пачки и разделяет средний и нижний подъярусы апшерона.

Репер 3, так же как и репер 5, определяет условную стратиграфическую границу между верхним и средним подъярусами апшероиа.

И, наконец, репер 1 проводится по кровле мощной (около 100 м) песчаной пачки в верхней части верхнего подъяруса апшеронского яруса.

При изучении истории развития складки Небит-Даг в Туркменском филиале ВНИИ была использована общеизвестная методика палеопостроений [1, 2] с некоторыми дополнениями, учитывающими движения по сбросам различного характера [3].

Описываемая ниже история тектонического развития складки Небит-Даг относится к моменту образования осадков от красноцветной толщи до постплиоцена.

Подошва красноцветной толщи Небит-Дага (репер 28), наиболее древняя из рассмотренных поверхностей, претерпела за период красноцвет - пост-плиоцен значительные изменения как пликативного, так и дизъюнктивного характера.

За время образования всего нижнего отдела красноцветной толщи, по-видимому, были незначительные вертикальные усилия, которые повлияли лишь на характер распределения мощности нижнего отдела красноцветной толщи: в краевых частях складки она на 45-40 м (скв. 372, 590) больше, чем в присводовых участках (скв. 726, рис. 1, а).

Следовательно, до образования репера 26 кровли нижнего отдела красноцветной толщи уже существовала весьма пологая складка с углами падения по южному и северному крыльям соответственно 2,5° и 4°.

Значительный подъем с образованием сброса 8 широтного простирания и южного падения произошел к моменту появления 22 репера, иначе говоря, за время накопления песчаных отложений мощностью 400 м с редкими прослоями маломощных глин (рис. 1, б). Сброс 8 характеризовался значительной амплитудой смещения 110 м.

Еще более мощные движения произошли за время отложения верхней части среднего отдела красноцветной толщи (рис. 1, в). Во-первых, возобновилось движение по уже образованному сбросу 8, обусловившее увеличение амплитуды смещения по плоскости сбрасывателя до 350 м. Во-вторых, образовался региональный сброс 1 с амплитудой в 200 м. При этом подвижки по сбросу 8 произошли раньше образования сброса 1, который пересек и разорвал сброс 8.

Однако характер распределения мощности красноцветных отложений от репера 22 до репера 20 в этот период показывает, что скорость подъема -складки была невелика, так как разница между мощностями приподнятого северного крыла и опущенного южного составляет всего 45 м.

Следовательно, нарушения 8 и 1 образовались в результате действия кратковременных, но очень интенсивных вертикальных сил при небольшом разрыве во времени между подвижками по сбросу 8 и образованием сброса 1, иначе приподнятое крыло по сбросу 8 подвергалось бы значительной эрозии и нивелированию при мелководности бассейна красноцветной толщи.

К этому времени в результате всех ранних движений угол падения по подошве красноцветной толщи (репер 28) увеличился по южному крылу на 3°, а по северному на 1°.

Незначительные дизъюнктивные дислокации произошли к моменту отложения пород 18 репера, т.е. за время образования 150-метровой пачки отложений верхнего отдела красноцветной толщи. В этот период прежде всего, вероятно, произошли подвижки по сбросу 8 в его опущенной части по сбросу 1, которые обусловили увеличение амплитуды на 30 м по реперу 20. В той части сброса 8, которая находится на приподнятом крыле сброса 1, смещения по плоскости сбрасывателя не было.

Вслед за движениями по сбросу 8 образовался сброс 2а с амплитудой в 50 м по реперу 28 и в 25 м по реперу 20, что указывает на двухступенчатое образование сброса 2а за время формирования отложений от репера 20 до репера 18 (рис. 1, г).

На опущенных крыльях сбросов 2а и 8 мощность осадков составляет 180 и 150 м, а на приподнятых крыльях тех же сбросов соответственно 100 и 130 м.

Ко времени образования отложений репера 15 отмечается общий подъем всей складки, а также дальнейшее развитие нарушений 1, 2а и 8 (рис. 1, д).

Одновременно с этим южное крыло складки поднимается интенсивнее северного. На более раннем этапе развития складки, например, ко времени отложения репера 20, северная часть складки была приподнята относительно южной. Теперь же наблюдается обратная картина. Это указывает на неодинаковую интенсивность подъема различных частей складки во времени.

Наконец, ко времени образования кровли красноцветной толщи, за период накопления осадочной толщи между реперами 15 и 8, произошел большой подъем южного крыла складки в основном по сбросу 1 (амплитуда смещения по реперу 15 равна 190 м, а по реперу 28-480 м), а также по сбросу 2а (по реперу 15-80 м). Суммарная же амплитуда сброса 2а по реперу 28, образованная за счет движений, происходивших в течение всего красноцветного века, равна 200 м (см. таблицу).

Следовательно, ко времени образования красноцветной толщи определились основные черты строения складки, известные в настоящее время. Так, в результате мощного подъема южного крыла по системе региональных нарушений 1, 2, 2а, а также сравнительно небольшого подъема северного крыла по сбросу 8 был образован грабен в западной части складки. Кроме того, произошел подъем свода относительно северного крыла по сбросу 9, а также образовался ряд сбросов, разбивающих выделенные элементы складки на блоки.

В акчагыльское время продолжающиеся восходящие движения вызвали подвижки по региональным нарушениям 1 и 2а с амплитудами по кровле красноцветной толщи соответственно в 65 и 50 м, а также образование сбросов 5с, 7, 3а, 6 и 7а (рис. 1, ж) с амплитудами от 20 до 50 м.

За время же отложения апшеронского яруса (к моменту образования репера 1) произошли значительные движения по региональным сбросам 1 и 2а. По сбросу 1 амплитуда относительно репера 6 равна 100 м, а по сбросу 2а по тому же реперу - 170 м. К этому же времени амплитуда смещения по сбросам относительно подошвы красноцветной толщи (репера 28) значительно возросла: по сбросу 1 - стала более 600 м, а по сбросу 2а - около 400 м (рис. 1, з).

Увеличился угол падения по реперу 28 на южном крыле с 12 до 20° и на северном с 9 до 12°.

Наиболее интенсивные движения произошли в постплиоцене. C этим временем связаны мощные подвижки по региональным сбросам 1, 2а (соответственно 180 и 300 м), а также образование ряда сбросов. Суммарная амплитуда смещения по реперу 8 по сбросам 1 и 2а достигает 1520 м. Тогда же в грабене образовался мощный сброс 5 с амплитудой, уменьшающейся с глубиной. Так, по реперу 1 она равна 250 м, а по реперу 12 уже 100 м (рис. 1, з, и).

В четвертичное время произошел мощный подъем северного крыла (Центральный Небит-Даг) по системе нарушений 11, 12, 13, на что указывают мощности постплиоценовых отложений. Эти отложения на Центральном Небит-Даге известны лишь на опущенных западных участках и в краевых точках северного крыла. В результате интенсивного подъема северного крыла первоначально произошел перерыв в накоплении постплиоценовых, а затем размыв апшеронских отложений. Следует отметить, что подъем северного крыла начался еще в красноцветный век, о чем свидетельствует мощность отложений красноцветной толщи, акчагыла и апшерона, которая значительно меньше мощности тех же отложений в западной частя складки.

Вычисленная скорость подъема складки в четвертичное время равна 12,8 см за столетие, что намного больше скорости роста складки в другие, ранее рассмотренные этапы развития [4].

Кроме того, за сравнительно небольшое геологическое время (1 млн. лет), соответствующее постплиоцену, в краевых частях складки Небит-Даг накопилась огромная толща четвертичных отложений мощностью 1280 м (скв. 805), что объясняется интенсивным прогибанием дна четвертичного бассейна, сопровождающимся подъемом горного обрамления впадины, которое являлось источником сноса осадочного материала.

Таким образом, наиболее интенсивному прогибанию в постплиоцене соответствует и наиболее интенсивный рост складки, что уже отмечалось для структур Прибалханского района [4].

Из изложенного выше следует, что за рассмотренный период (красно- цвет - постплиоцен) складка Небит-Даг развивалась непрерывно и неравномерно и в соответствии с этим развивались нарушения. Рост складки происходил в условиях продолжающегося осадконакопления.

ЛИТЕРАТУРА

1.     Белоусов В.В. Основные вопросы геотектоники. Госгеолтехиздат, 1954.

2.     Xаин В.Е. Геотектонические основы поисков нефти. Азнефтеиздат, 1954.

3.     Шварц Т.В., Гаврилов А.Я., Шварц Л.Я. К методике палеотектонического анализа. Геология нефти, 1958, № 8.

4.     Шварц Л.Я., Шварц Т.В. Условия формирования структур Прибалханского района юго-западной Туркмении. Геология нефти, 1958, № 7.

Туркменский филиал ВНИИ



Таблица Смещение по подошве красноцветной толщи за красноцвет-постплиоцен

Сбросы

Реперы

Постплиоцен

22

20

18

15

8

6

1

прирост амплитуды

амплитуда

1



200

200

280

470

530

630

170

800

-

-

50

110

200

250

420

300

720

-

-

-

-

-

80/8

80/8

-

-

7

-

-

-

-

-

60/8

60/8

-

-

8

110

460

460

580

630

630

630

0

630

Для сбросов 5 в и 7 в знаменателе цифра 8 указывает на то, что смещение по сбросам относится к кровле красноцветной толщи (8 репер).

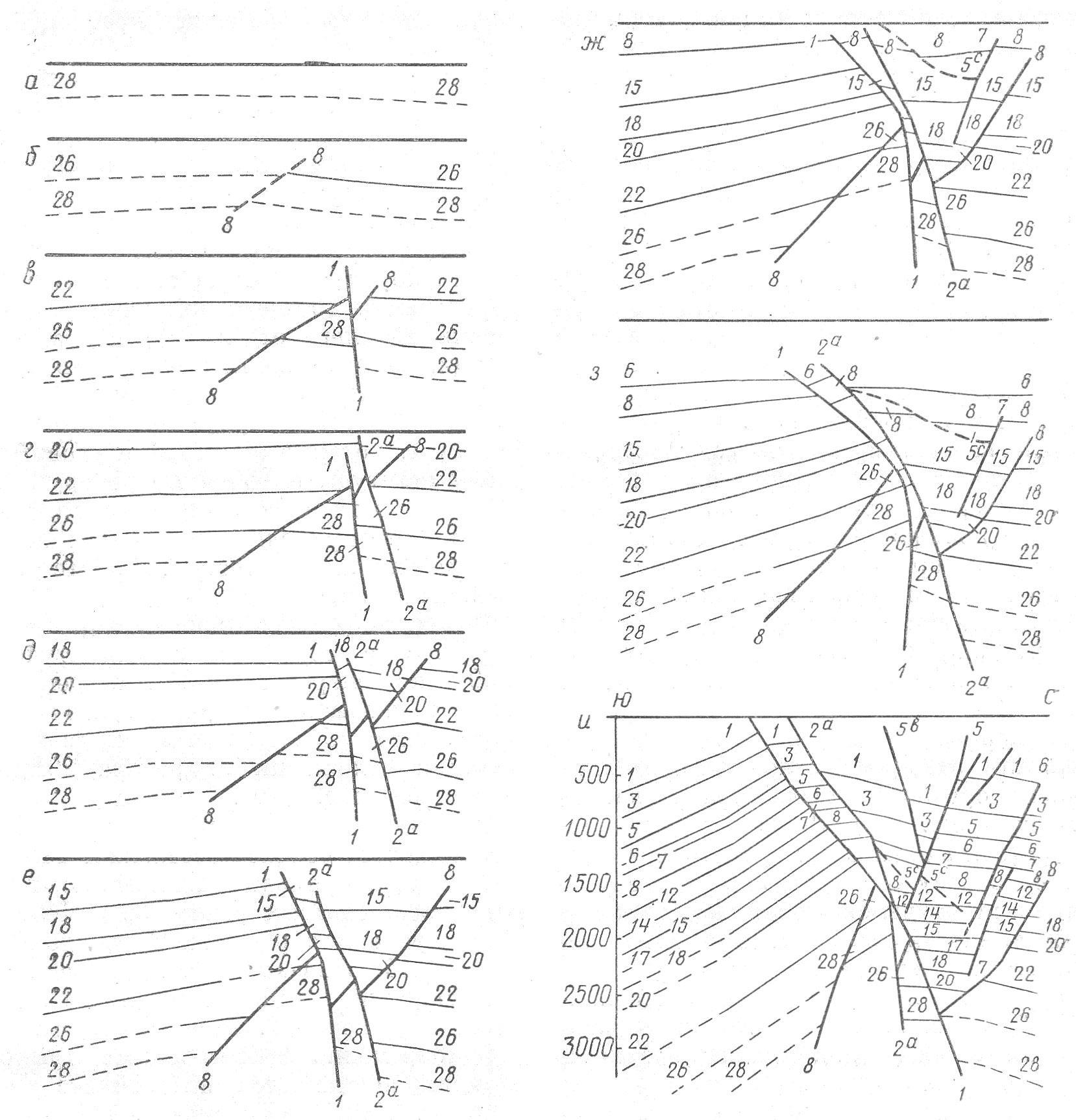

Рисунок Небит-Даг. Серия палеопрофилей. Сост. Т. В. Шварц, 1957 г.
